SICK Prime KTX-WS91142242 Series Manual de usuario
产品数据页
KTX-WS91142242ZZZZ
KTX Prime
色标传感器
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
KTX-WS91142242ZZZZ | KTX Prime
色标传感器
图片可能存在偏差
订购信息
类型 订货号
KTX-WS91142242ZZZZ 1078166
其他设备规格和配件 www.sick.com/KTX_Prime
详细技术参数
产品特点
特殊应用 标准
机器型号 标准
尺寸(宽x 高x 深) 30mmx 53mmx 78.5mm
感应距离 ≤ 13mm
感应距离公差 ±5mm
外壳形状 大
光源 LED, RGB1)
轴长 470nm, 525nm, 625nm
光线出口 短的设备面
光点尺寸 0.9mmx 3.8mm
光点位置 长度方向2)
接收信号的滤波 无
示教功能程序 单点示教，2 点示教，动态示教，自动模式
开关功能 明/暗切换
延迟时间 可设置
特殊特征 -
交货状态 2个示教触点
预设值 无
设置按键锁 标准
1)平均使用寿命：100,000小时，TU= +25 °C.
2)根据设备长的一面.
2 色标传感器 | SICK 产品数据页 | 2023-10-31 13:06:56
如有更改，恕不另行通知！
KTX-WS91142242ZZZZ | KTX Prime
色标传感器
机械/电子参数
供电电压 10.8VDC... 28.8VDC1)
残余纹波 ≤5Vss2)
电流消耗 <100mA3)
开关频率 50kHz4)5)
响应时间 10µs6)7)
抖动 5µs8)
开关量输出 PNP, NPN
开关量输出（电压） PNP：HIGH= UV - 3V / LOW= 0V
NPN：HIGH= UV / LOW ≤ 3V
输出电流 Imax. 100mA9)
存储时间 （ET） 25ms，非易失性存储
连接类型 插头，M12，4 针
防护等级 III
保护电路 UV 接口，带反极性保护
具有短路保护的输出端 Q
抑制干扰脉冲
外壳防护等级 IP67
重量 94g
外壳材料 塑料, VISTAL®
材料、光学元件 塑料, COP
1)临界值：DC 12V (–10%)... DC 24V (+20%)。在具备短路保护的电路中运行时，最大 8A.
2)不得超过或低于 UV公差.
3)无负荷.
4)亮暗对比度为 1:1 时.
5)1-point teach-in (color mode): 16kHz.
6)信号传输时间（电阻负载时）.
7)单点示教（色彩模式）：30 µs.
8)单点示教（色彩模式）：15 µs.
9)所有输出端的总电流.
环境参数
运行环境温度 –20°C... +60°C
仓库环境温度 –25°C... +75°C
冲击负荷 符合 IEC60068-2-27 标准 (30g/11ms)
UL 文件编号 E181493
分类
eCl@ss 5.0 27270906
eCl@ss 5.1.4 27270906
eCl@ss 6.0 27270906
eCl@ss 6.2 27270906
eCl@ss 7.0 27270906
eCl@ss 8.0 27270906
eCl@ss 8.1 27270906
2023-10-31 13:06:56 | 产品数据页
如有更改，恕不另行通知！
色标传感器 | SICK 3
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
KTX-WS91142242ZZZZ | KTX Prime
色标传感器
eCl@ss 9.0 27270906
eCl@ss 10.0 27270906
eCl@ss 11.0 27270906
eCl@ss 12.0 27270906
ETIM 5.0 EC001820
ETIM 6.0 EC001820
ETIM 7.0 EC001820
ETIM 8.0 EC001820
UNSPSC 16.0901 39121528
尺寸图 (尺寸单位：mm)
2
2
5
4
3
6
1
28 (1.1)
21 (0.83)
30.4 (1.2)
30 (1.18)
M5
72 (2.83)
40 (1.57)
53 (2.09)
28 (1.1)
68 (2.68)
78.5 (3.09)13.6 (0.54)
15 (0.59)
①光轴
②安装螺纹 M5
③插头 M12，交付状态
④插头 M12，右侧末端挡块
⑤插头 M12，左侧末端挡块
⑥显示与设置元件
4 色标传感器 | SICK 产品数据页 | 2023-10-31 13:06:56
如有更改，恕不另行通知！
KTX-WS91142242ZZZZ | KTX Prime
色标传感器
可调性
显示与设置元件
THR
ESC
PRO
TCH
PWR
Q
1 2 1
3
①LED 状态指示灯
②显示屏
③导航按钮
接线图
Cd-086
+ (L+)
QNPN
- (M)
1
2
3
QPNP
4
BN
WH
BU
BK
操作方式
KTS/KTX Prime - 设置开关阈值（2 点示教）
When setting the contrasts to be
detected, “1st” flashes.
Press set button.
When setting the contrasts to be
detected, “2nd” flashes. Press set button.
The Quality of Teach is displayed.
Suitable for manual positioning of the object to be detected, e.g. marks and background.
1. Position mark 2. Position background
2023-10-31 13:06:56 | 产品数据页
如有更改，恕不另行通知！
色标传感器 | SICK 5
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
KTX-WS91142242ZZZZ | KTX Prime
色标传感器
KTS/KTX Prime - 设置开关阈值（动态示教功能）
Switching characteristics
The optimum emitted light is selected automatically (at RGB variants).
Static teach-in: light/dark setting is defined using teach-in sequence.
Dynamic teach-in: switching output active on mark, if background is longer in the field of view during the teach-in.
The switching threshold is set in the center between the background and the mark.
Keylock (activation and deactivation): Press and hold the “+” pushbutton > 10 s.
The Q-LED (yellow) flashes and the “Err” error message appears on the display.
Internal signal
received
Internal signal
received
Dark switching Light switching
Output Q Output Q
Switching
threshold
Switching
threshold
Example
Press the Set pushbutton
to start the teach-in process.
1. Position background
The display lights up during repeat
length detection ( - - - ).
2. Move at least the mark
and background using
the light spot
Press the Set pushbutton to end
the teach-in process.
The Quality of Teach is displayed.
Suitable for teaching in moving objects.
6 色标传感器 | SICK 产品数据页 | 2023-10-31 13:06:56
如有更改，恕不另行通知！
KTX-WS91142242ZZZZ | KTX Prime
色标传感器
感应距离
扫描范围 13mm，横向/纵向光点位置
80
60
40
20
0
100
70
50
30
10
90
110
Sensitivity in %
20
(0.79)
16
(0.63)
12
(0.47)
8
(0.31)
4
(0.16)
0
Distance in mm (inch)
推荐配件
其他设备规格和配件 www.sick.com/KTX_Prime
简述 类型 订货号
通用夹持系统
G 板，用于通用夹持支架, 钢制、镀锌, 万象夹持支架 (2022726)，固定材料 BEF-KHS-G01 2022464
安装杆，直、200mm，钢质, 钢制、镀锌, 无固定材料 BEF-MS12G-A 4056054
安装杆，L 形、150mmx 150mm，钢质, 钢制、镀锌, 无固定材料 BEF-MS12L-A 4056052
插头和电缆
A 头: 插头, M12, 4针, 直头
电缆: 无屏蔽
STE-1204-G 6009932
A 头: 插座, M12, 4针, 直头, A 编码
B 头: 裸线端
电缆: 传感器/激励元件电缆, PVC, 无屏蔽, 5m
YF2A14-
050VB3XLEAX
2096235
2023-10-31 13:06:56 | 产品数据页
如有更改，恕不另行通知！
色标传感器 | SICK 7
在线数据表
SICK AG | Waldkirch | Germany | www.sick.com

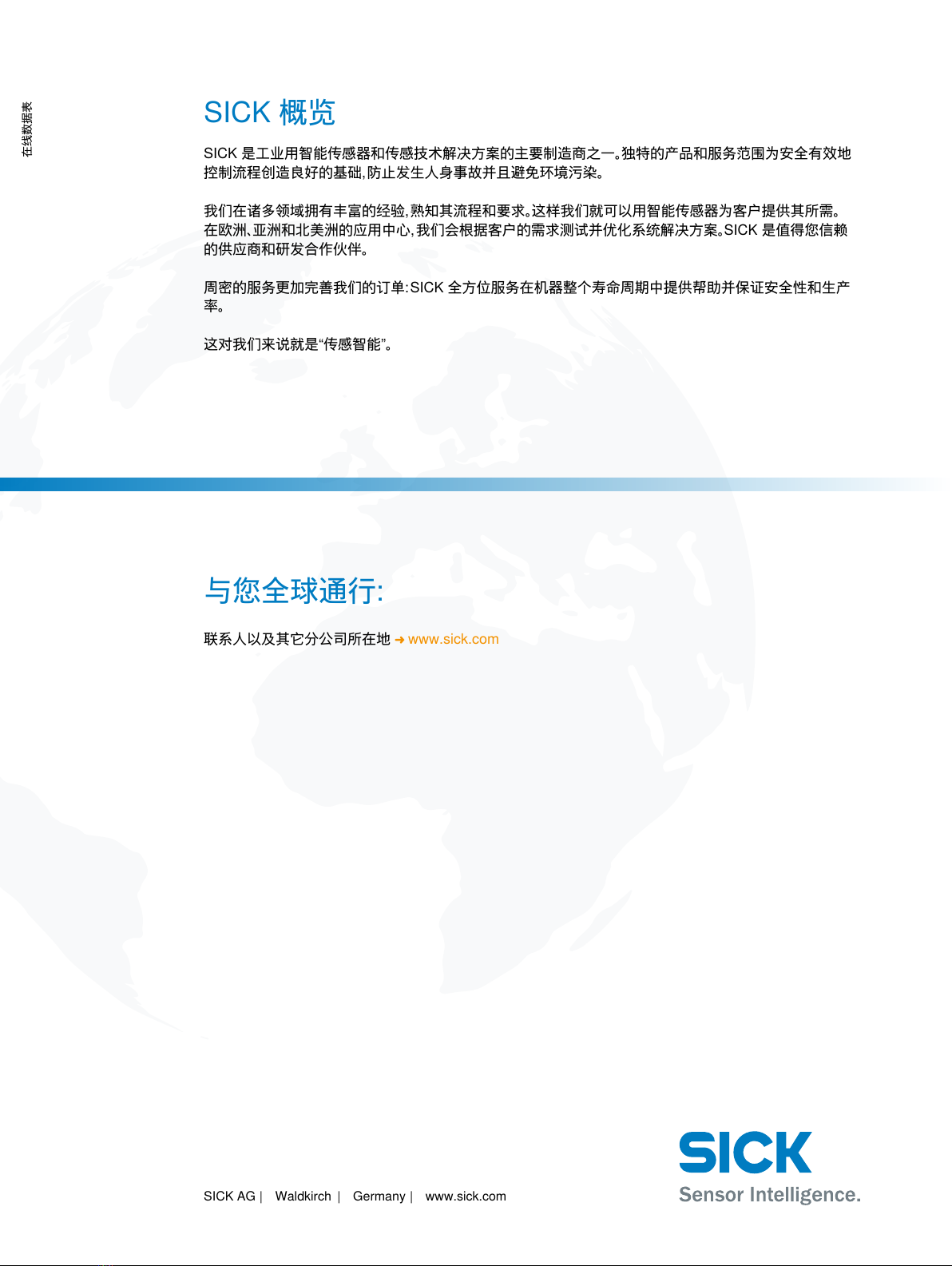

SICK 概览
SICK 是工业用智能传感器和传感技术解决方案的主要制造商之一。独特的产品和服务范围为安全有效地
控制流程创造良好的基础，防止发生人身事故并且避免环境污染。
我们在诸多领域拥有丰富的经验，熟知其流程和要求。这样我们就可以用智能传感器为客户提供其所需。
在欧洲、亚洲和北美洲的应用中心，我们会根据客户的需求测试并优化系统解决方案。SICK 是值得您信赖
的供应商和研发合作伙伴。
周密的服务更加完善我们的订单：SICK 全方位服务在机器整个寿命周期中提供帮助并保证安全性和生产
率 。
这对我们来说就是“传感智能”。
与您全球通行：
联系人以及其它分公司所在地 -www.sick.com
