SCHUBERTH C4 Manual de usuario
C4
MANUAL
DE
2 – 46
47 – 91
92 – 136
137 – 181
182 – 226
EN
FR
IT
ES
2 |01.18
MANUAL
C4
2
VIELEN DANK FÜR IHR VERTRAUEN,
in unsere jahrzehntelange Erfahrung bei der Entwicklung und Fertigung von
Motorradhelmen. Wir freuen uns, dass Sie sich für einen SCHUBERTH C4
entschieden haben. Jeder einzelne C4, der unser Werk verlässt, wurde in
aufwändiger Handarbeit unter Anwendung modernster Fertigungsmethoden
hergestellt. Der C4 verfügt über eine ausgezeichnete Aeroakustik und
fortschrittliche Ergonomie. Seine, im Windkanal perfektionierte, Aerodynamik
sorgt für ein jederzeit stabiles Verhalten des Helms. Selbstverständlich
verfügt der C4 über die bewährten Eigenschaften eines SCHUBERTH-Helms
in Bezug auf Sicherheit, Komfort und Design, die Sie erwarten dürfen. All
diese Eigenschaften, unser hoher Anspruch an die Qualität der verwendeten
Materialien und die Sorgfalt in der Verarbeitung, vereinen sich zu einem
Qualitätsprodukt, welches für höchste Anforderungen an Sicherheit und
Zuverlässigkeit im Straßenverkehr – insbesondere auf langen Fahrten –
ausgelegt ist.
Wir wünschen Ihnen viel Freude mit Ihrem SCHUBERTH C4 sowie allzeit gute
und sichere Fahrt.
Jan-Christian Becker Thomas Schulz
CEO SCHUBERTH GmbH Product Management SCHUBERTH GmbH
C4
3
DE
A. DIE RICHTIGE BENUTZUNG
DER GEBRAUCHSANWEISUNG
Lesen Sie bitte diese Gebrauchsanweisung aufmerksam durch, damit Ihr Helm
Sie beim Motorradfahren richtig schützen kann.
Um keinen für Ihre Sicherheit relevanten Aspekt außer Acht zu lassen,
empfehlen wir Ihnen, diese Gebrauchsanweisung in der vorgegebenen Reihen-
folge zu lesen.
Bitte achten Sie besonders auf:
Warnung: Sicherheitshinweise
Achtung: Hinweise
Tipp: Praktische Ratschläge
: Abbildung beachten
Warnung:
Dieser Helm ist nicht für den Gebrauch in den USA und Kanada bestimmt. Dieser Helm ist
nach der europäischen ECE-Norm gebaut, geprüft und zugelassen, er entspricht daher
nicht den US-amerikanischen und kanadischen Vorschriften und Anforderungen. Er darf nur
in Ländern eingesetzt werden, in denen die europäische ECE-Norm Gültigkeit besitzt. Der
Gebrauch in anderen Ländern berechtigt im Schadensfall nicht zur Geltendmachung von
Ersatzansprüchen vor US-amerikanischen oder kanadischen sowie vor Gerichten dritter
nicht ECE-normgebundener Länder.
Achtung:
Änderungen im Sinne des technischen Fortschritts behalten wir uns
vor – auch ohne ausdrückliche Ankündigung.
B. INHALT
A. Die richtige Benutzung der Gebrauchsanweisung
3
B. Inhalt
4
C. Der Helm 6
1. Norm 6
2. ECE-Zulassung 6
3. Anatomie des Helms 7
4. Außenschale 7
5. Innenschale 7
6. Aerodynamik 8
7. Aeroakustik 8
8. Windabweiser 10
9. Kinnteil 10
10. Kinnriemen mit Micro-Lock-Ratschenschloss 12
11. Visier mit Antibeschlag-Scheibe 14
12. Sonnenvisier 20
13. Innenausstattung 23
14. Belüftungssysteme 29
15. Zusätzliche Sicherheitsausstattung 30
D. Auf- und Absetzen
31
1. Aufsetzen des Helms 31
2. Absetzen des Helms 32
E. Vor jeder Fahrt
33
1. Überprüfen des Helms 33
2. Überprüfen des Kinnriemens 33
3. Kontrolle von Visier und Sonnenvisier 34
5
DE
F. Für Ihre Sicherheit
35
1. Sicherheitshinweise Helm 35
2. Sicherheitshinweise Visier/Sonnenvisier 37
3. Sicherheitshinweise Modikation/Zubehör 37
G. Wartung und Pege
38
1. Außenschale 38
2. Kinnteil 38
3. Visiere und Sonnenvisier 38
4. Innenausstattung 40
5. Belüftung 40
6. Verschlusssystem 41
7. Aufbewahrung 41
H. Zubehör und Ersatzteile
42
1. Kommunikationssysteme 42
2. Zubehör und Ersatzteile 43
3. Bezug von SCHUBERTH Originalteilen 43
I. SCHUBERTH Service
44
J. Gewährleistung
45
K. Wie Sie uns erreichen
46
6
1. NORM
Der C4 erfüllt die Norm ECE-R 22.05. Diese Prüfnorm gewährleistet die
Einhaltung von denierten Sicherheitsstandards hinsichtlich Stoßdämpfung,
Visier, Rückhaltesystem sowie Sichtfeld. Diese Zulassung gilt in Ländern der
europäischen Union und in allen anderen, die die ECE-Norm anerkennen und
sichert zum anderen die im Schadensfall wichtige Versicherungskonformität.
Bitte beachten Sie, dass dieser C4 mit ECE-Zulassung nicht für die USA, Kanada
oder möglicherweise andere Nicht-EU-Länder zugelassen ist. Er darf nur in
Ländern verwendet werden, für die die ECE-Norm Gültigkeit besitzt.
Achtung:
Für den Gebrauch in den USA, Kanada oder möglicherweise anderen
Nicht-EU-Ländern dürfen ausschließlich SCHUBERTH Helme eingesetzt
werden, die über die entsprechende Zulassung und technische Einstellung
verfügen. Weitere Informationen und die Bezugsquelle für diese Helme
nden Sie im Internet unter:
WWW.SCHUBERTH.COM
2. ECE-ZULASSUNG
ECE-Prüfnorm
Genehmigungsnummer
Zulassungsbehörde
Seriennummer
051234/P-1234
05123456
C. DER HELM
7
DE

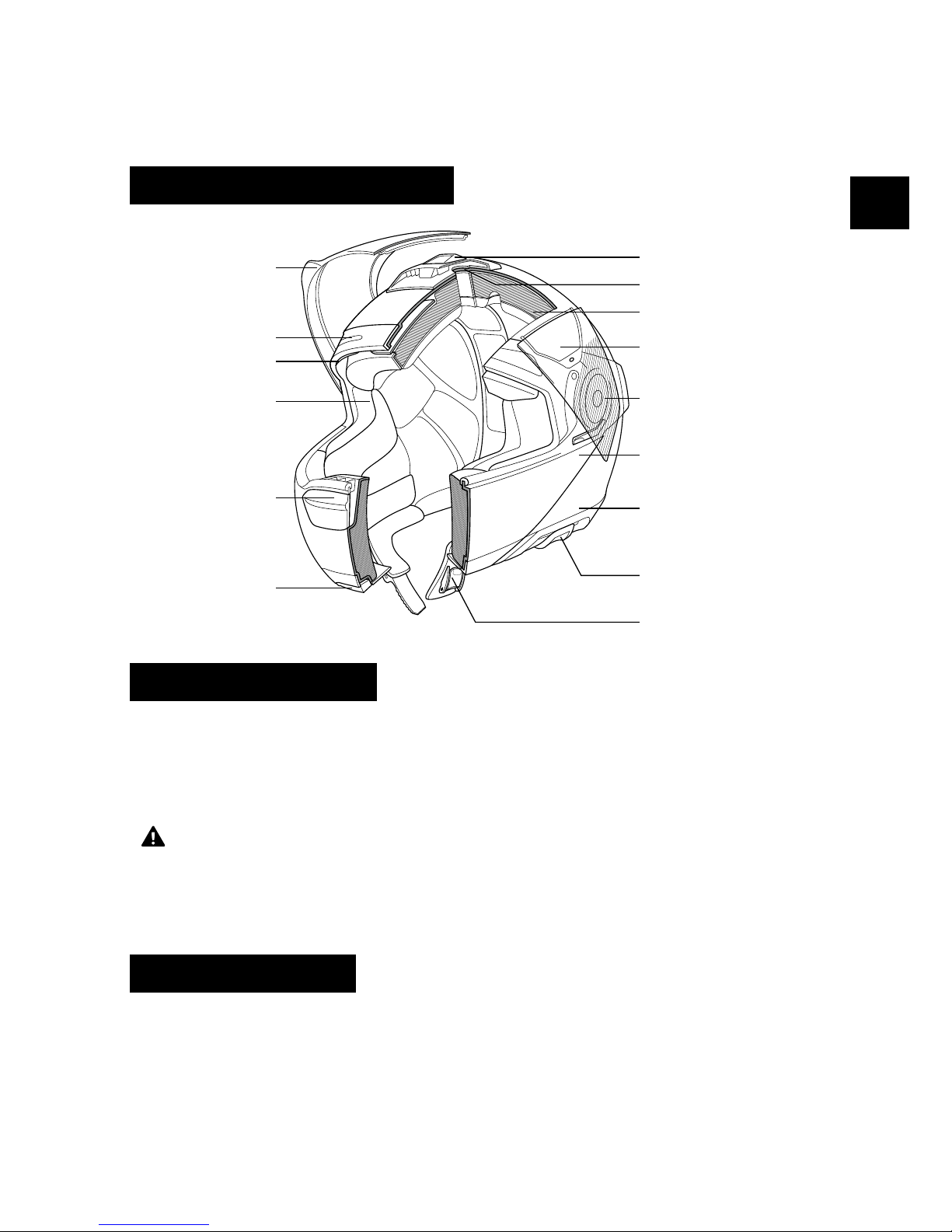

3. ANATOMIE DES HELMS
4. AUSSENSCHALE
Die Helm-Außenschale des C4 verbindet eine aerodynamisch optimale Form mit
konsequentem Schutz. Sie besteht aus einer von SCHUBERTH entwickelten
glasfaserverstärkten, duroplastischen Spezial-Matrix, die dem Helm die für Ihren
Schutz notwendige, hohe Festigkeit verleiht.
Warnung:
Der Schutzhelm ist für die Absorption nur einer Schlag- oder
Stoßeinwirkung ausgelegt. Nach einem Sturz, Unfall oder nach einer
sonstigen Krafteinwirkung muss der Helm ausgetauscht werden.
5. INNENSCHALE
Die Helminnenschale ist zur Optimierung der Stoßdämpfungseigenschaften
mehrteilig aufgebaut. Durch eine komplexe Mehrzonen-Verschäumung des
Hauptkörpers wird eine bessere Kraftaufnahme und -verteilung erreicht und
Ihnen ein Höchstmaß an Sicherheit geboten. Die großen Seitenteile sorgen für
optimalen und angenehmen Sitz des Helms.
Visier
Reexaugen
Sonnenvisier
Innenausstattung
Visierbelüftung
Önungstaste
des Kinnteils
Integrierte Antennen
Kopfbelüftung
Innenschale
Antibeschlag-Scheibe
Visiermechanik
Außenschale
Rückhaltesystem
(mit Anti-Roll-O
System)
Bedienungselement
des Sonnenvisiers
Kinnriemen mit
Ratschenverschluss
8
6. AERODYNAMIK
Der C4 liegt sowohl bei sportlicher Fahrweise als auch beim Touren und Cruisen
ruhig im Fahrtwind. Bei höheren Geschwindigkeiten entwickelt der C4 praktisch
keinen Auftrieb.
Achtung:
Bitte beachten Sie, dass bei verkleideten Motorrädern die durch die
Verkleidung auftretenden starken Luftverwirbelungen die aerodynamischen
Eigenschaften eines Helms erheblich verändern können.
7. AEROAKUSTIK
Verschiedene im SCHUBERTH Windkanal entwickelte Maßnahmen sorgen
für einen aeroakustisch angenehm leisen Helm bei gleichzeitig optimiertem
akustischen Feedback während des Fahrens. Hierdurch wird ein konzentrierteres
Fahren – insbesondere bei höheren Geschwindigkeiten – ermöglicht.
Achtung:
Aeroakustische Werte können in Abhängigkeit von Motorradtyp,
Verkleidung, Sitzhaltung und Körpergröße variieren.
Warnung:
Durch die aeroakustische Optimierung des Helms (und die damit
einhergehenden geringeren Windgeräusche im Helm) kann die tatsächliche
Geschwindigkeit leicht unterschätzt werden. Verlassen Sie sich bei der
Einschätzung der gefahrenen Geschwindigkeit nicht auf Ihr Gehör, sondern
kontrollieren Sie diese anhand Ihres Tachometers.
C. DER HELM
