sanindusa UNISAN ALFA PLUS Guía de instalación
2º 2º
INSTRUÇÃO DE MONTAGEM ASSEMBLING INSTRUCTIONS NOTICE DE MONTAGE INSTRUCCIONES DE MONTAJE
AC10000013490.0
ALFA PLUS / CITY / REFLEX / NEW DAY / VINTAGE
2
1

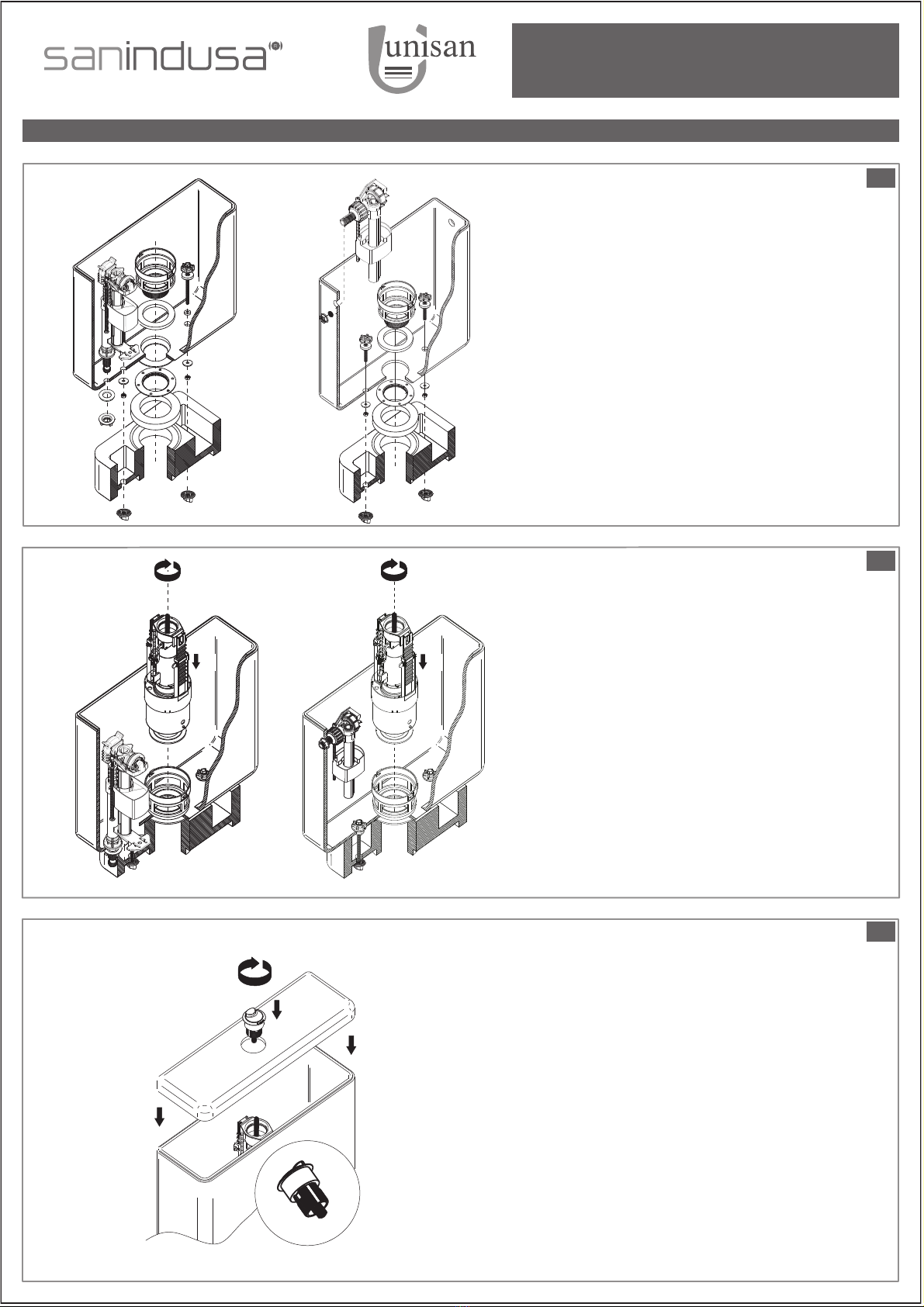

Instalar el soporte de la válvula
Instalar el grifo de alimentación
o flotador
Fijar la cisterna al inodoro
Monter le culot
Monter le robinet flotteur
Fixer le réservoir sur la cuvette
Install the flush valve support
Install the float valve
Fix the cistern to the pan
Instalar a pilete
Instalar a torneira
Fixar o autoclismo à sanita
Colocar a válvula,
girándola en el sentido de
las agujas del reloj
Monter la soupape en la
tournant dans le sens des
aguilles dune montre
Install the flush valve by
turning it clockwise
Colocar a válvula,
rodando-a no sentido
horário
3
Poner los tornillos en el botón
Colocar la tapa
Colocar el botón enroscándolo
Monter la tige dans le bouton
poussoir
Monter la couvercle
Viser le bouton poussoir
Install the pin in the push-button
Install the lid
Install the push-button by
turning it clockwise
Colocar os pinos no botão
Colocar a tampa
Posicionar o botão enroscando-o
www.unisan.es
www.sanindusa.pt
1º 1º
1º
2º
4º
3º
4

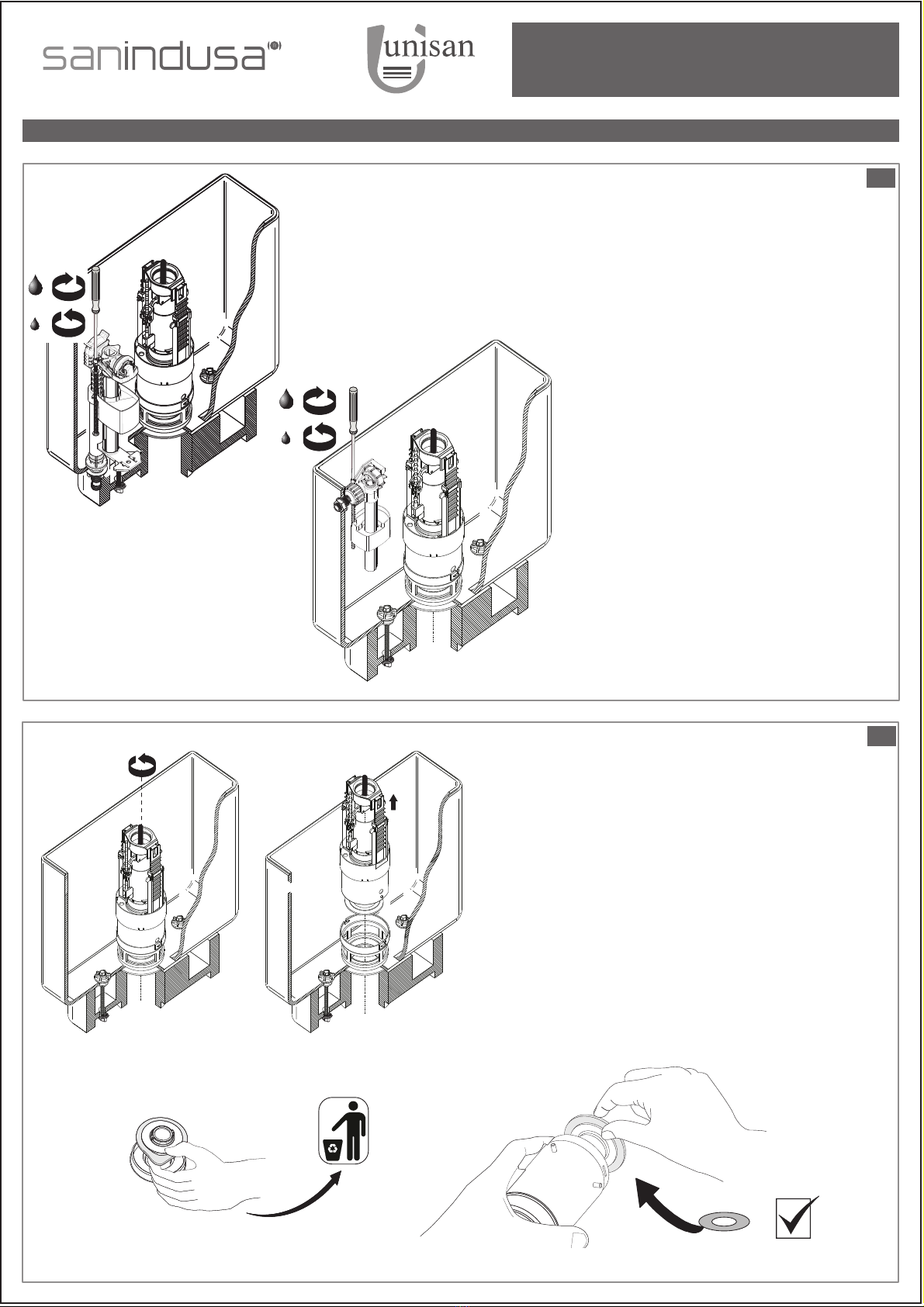

Regulación del nivel del
agua
Réglage du niveau de leau
Adjusting the water level
Regulação do nivel de
água
Reemplazar la goma
Remplacement du joint
Replacing the rubber seal
Troca do vedante
5
INSTRUÇÃO DE MONTAGEM ASSEMBLING INSTRUCTIONS NOTICE DE MONTAGE INSTRUCCIONES DE MONTAJE
www.unisan.es
www.sanindusa.pt
ALFA PLUS / CITY / REFLEX / NEW DAY / VINTAGE

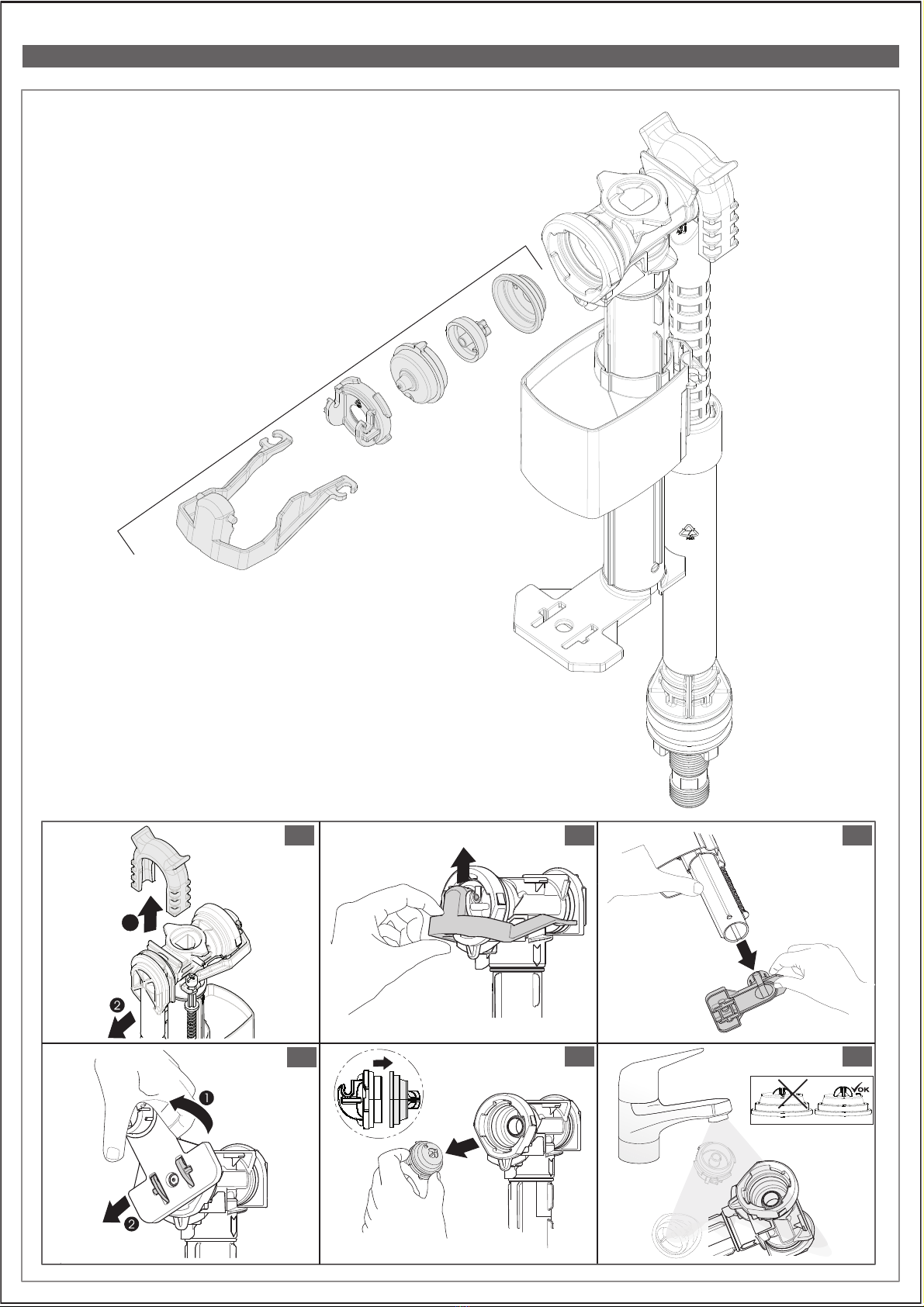

MONTAGEM DA TORNEIRA FLOAT VALVE ASSEMBLING MONTAGE DU ROBINET FLOTTEUR MONTAJE DEL GRIFO
1 2 3
5 6
4
Componentes a
limpar para um
bom
funcionamento da
torneira
Pieces to clean
when necessary
Pièces a nettoyer
quand necessaire
Piezas para limpiar
cuando sea
necesario
1

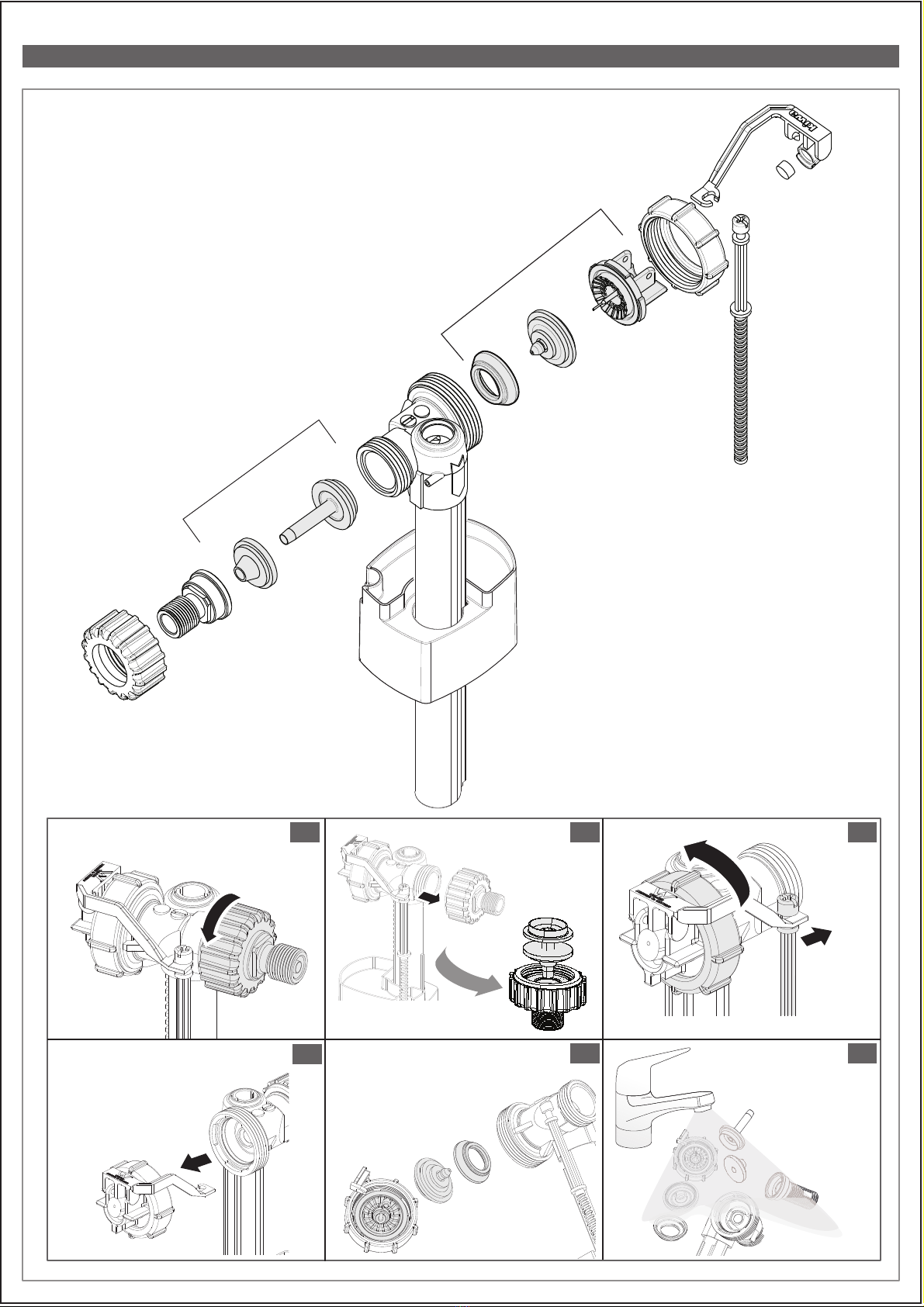

MONTAGEM DA TORNEIRA FLOAT VALVE ASSEMBLING MONTAGE DU ROBINET FLOTTEUR MONTAJE DEL GRIFO
Componentes a limpar
para um bom
funcionamento da
torneira
Pieces to clean when
necessary
Pièces a nettoyer quand
necessaire
Piezas para limpiar
cuando sea necesario
1 2 3
5
4
5
Informações de montagem /
Instalação de tanques Sanindusa.
Este tanque com o respectivo mecanismo já montado,
dispensa quaisquer operações adicionais, para além
da aplicação directa e fixação à sanita.
O tanque já segue de fábrica com o aperto adequado
tanto nos parafusos de fixação, como na torneira de
entrada de água e mecanismo.
É desaconselhável o reaperto destas peças antes da
instalação.
A regulação da bóia do nível de água do tanque
encontra-se feita, para que o funcionamento de limpeza
e descarga da sanita sejam satisfatórios. No entanto
poderá verificar-se a necessidade de ajustes desta
regulação em função da pressão da rede de águas.
Coloque entre a sanita e o tanque a anilha de esponja,
e fixe-o à sanita apertando as porcas de orelhas com
as anilhas.
Caso detecte fugas de água após a montagem,
proceda ao reaperto das peças onde se verifica a
fuga.
Nunca utilizar Silicone, Mastiques Industriais, ou
outros produtos de vedação, por se considerarem
desnecessários e poderem danificar as borrachas de
vedação.
No caso de surgirem problemas técnicos poderá
obter esclarecimentos através do nosso departamento
técnico pelo telefone +351 234 940 250
[ durante o período de horário normal de trabalho ].
Agradecemos a sua colaboração, aconselhando que siga
atentamente todas as instruções de montagem no sentido
de se obterem resultados satisfatórios.
www.unisan.es
www.sanindusa.pt
ALFA PLUS / CITY / REFLEX / NEW DAY / VINTAGE
Tanques c/ mecanismo montado
Informaciones de montaje /
instalación de cisternas Sanindusa.
Nuestras cisternas com el mecanismo montado de
fábrica, evitan qualquiere trabajo a realizar de montaje
del cargador y descargador, sólo se aplicará
directamente y fijará al inodoro.
La cisterna sale de fábrica com el sistema hidraulico
cargador y descargador perfectamente instalado y
comprobado no siendo necessario ninguna operación
a realizar, solo fijarlo al inodoro y hacer la conéxion
hidrulica del exterior.
Se recomienda no apertar ni aflojar ninguna de las
piezas ya instaladas de fábrica.
El fiotador esta comprobado y ajustado en el nivel
para que el funcionamento de limpeza y descarga del
inodoro sea perfecto. Es necesario la comprobación
que lá presión del água de entrada en la cisterna sea
correcta.
Colocar entre el inodoro y a la cisterna las gomas de
estanqueidad que acompaña la cisterna y fijelo al
inodoro apretando las palomillas com sus
correspondeientes arandelas.
Despues de realizada toda la instalación se detecta
alguna fuga de agua, reapretar solo en la zona de
fuga.
No utilizar nunca siliconas, o masillas industriales u
otros productos de estanqueidad por no ser
necessarios y puedem dañar las gomas de
estanqueidad.
Pra qualquier información derigir a nuestro tecnico
en fábrica, telefono +351 234 940 250 o al
representante de su zona.
Agradecemos su colaboración, siga atentamente las
instrucciones de montaje y conseguirá los resultados
mas satisfactorios.
www.unisan.es
www.sanindusa.pt
ALFA PLUS / CITY / REFLEX / NEW DAY / VINTAGE
Cisterna baja con mecanismo montado
Cisterns with mechanism installed
www.unisan.es
www.sanindusa.pt
ALFA PLUS / CITY / REFLEX / NEW DAY / VINTAGE
Information on assembly / Installation
of cisterns Sanindusa.
This cistern, with the mechanism already installed, needs
no further assembly operations, besides direct application
to toilet suite.
The cistern is supplied with adequate screwing, both in
the fixation screws and the water entrance tap and
mechanism.
We do not advise readjustments of these pieces, prior to
installation.
The regulation of the water level in the cistern is already
set, so that cleanness and flushing can be adequate.
However, it may be considered necessary to make some
adjustments, suitable to water pressure where the cistern
is installed.
Install, between the toilet suite and the cistern, the sealing
rubber, which is supplied the cistern, and fix it to the toilet
suite, using the wing nuts and the spring washers.
In case you notice any water leaks, after installation,
rescrew the pieces, where the leak was discovered.
Never use silicone or other sealing products, as they were
considered to be unnecessary and damaging to sealing
rubbers.
In case there are technical problems, you may contact our
technical department.
Telephone: +351 234 940 250
We thank you for your cooperation and advise you to thoroughly
follow all the assembly instructions in
order to obtain adequate results.
Sanindusa S.A. reserva o direito de fazer alterações técnicas, sem aviso
prévio.
Sanindusa S.A. reserva el derecho de hacer alteraciones técnicas sin previo
aviso.
Sanindusa S.A. reserves the right to introduce technical improvements
without previous advice.
Sanindusa S.A. réserve le droit de faire des altérations techniques sans avis
antérieur.
Sanindusa S.A. behält sich ohne vorangehende angabe alle rechte vor in
bezug auf gestaltung technischer ¨veranderunger der produkte.
Informations sur montage / installation
des reservoirs Sanindusa.
Ce reservoir, avec le mécanisme dejá installé, ne necessite
seulement que linstallation.
Le reservoir est deja fourni avec une compression assortie,
les vis de fxation, le robinet dentrée de leau et mécanisme.
Nous dèconseillons le serrage de ces pieces, avant
linstallation.
Le réglage du ballon pour règler le niveau de leau du
reservoir est déja fait de façon à ce le nettoyage et décharge
de la cuvette soient satisfaisante. Cependant il peut y avoir
besoin de faire des réglages daccord avec la pression du
reseaut deau.
Placez, entre la cuvette et reservoir, le joint, fourni avec le
reservoir, et fixez le caoutchouc serrant les écrous papillon
et les chainons.
Si des fuites sont détectées, aprés installation, reserrez
les pieces, ou la fuite a été detectée.
Ne jamais utilisez de silicone ou dautres produits industriels
ou detancheite, parce quils sont inutiles et peuvent
endommager les caoutchoucs de joints.
En cas de problemes téchniques, vous pouvez contacter
notre dèpartement téchnique.
Telephone: +351 234 940 250.
www.unisan.es
www.sanindusa.pt
ALFA PLUS / CITY / REFLEX / NEW DAY / VINTAGE
Zona Industrial Aveiro Sul
Apartado 43
3811-901 Aveiro Portugal
tel. +351 234 940 250
fax +351 940 266
www.sanindusa.pt
Reservoir avec le mécanisme installé
