PNS-501/401 組立方法説明書

内容物外形寸法(スタンド組み付け時)

CJ-500:2325mm(幅)×736mm(奥行き)×1287mm(高さ)

CJ-400:2085mm(幅)×736mm(奥行き)×1287mm(高さ)

六角レンチ(M6):1 パイプ:1

アーム L:1 R:1

組立方法

(ブレーキ付き)

台車:2

メディアフランジ:2シャフト:2スタンド脚:1

ボルト(M6):18

●開梱・設置・移動は2人以上で行ってください。本体が落下し、けがをすることがあります。

●本体とスタンドを付属のボルトで固定してください。本体が落下し、けがをすることがあります。

●本体をスタンドにセットする時、指を挟まないようにしてください。けがをすることがあります。

R1-000201

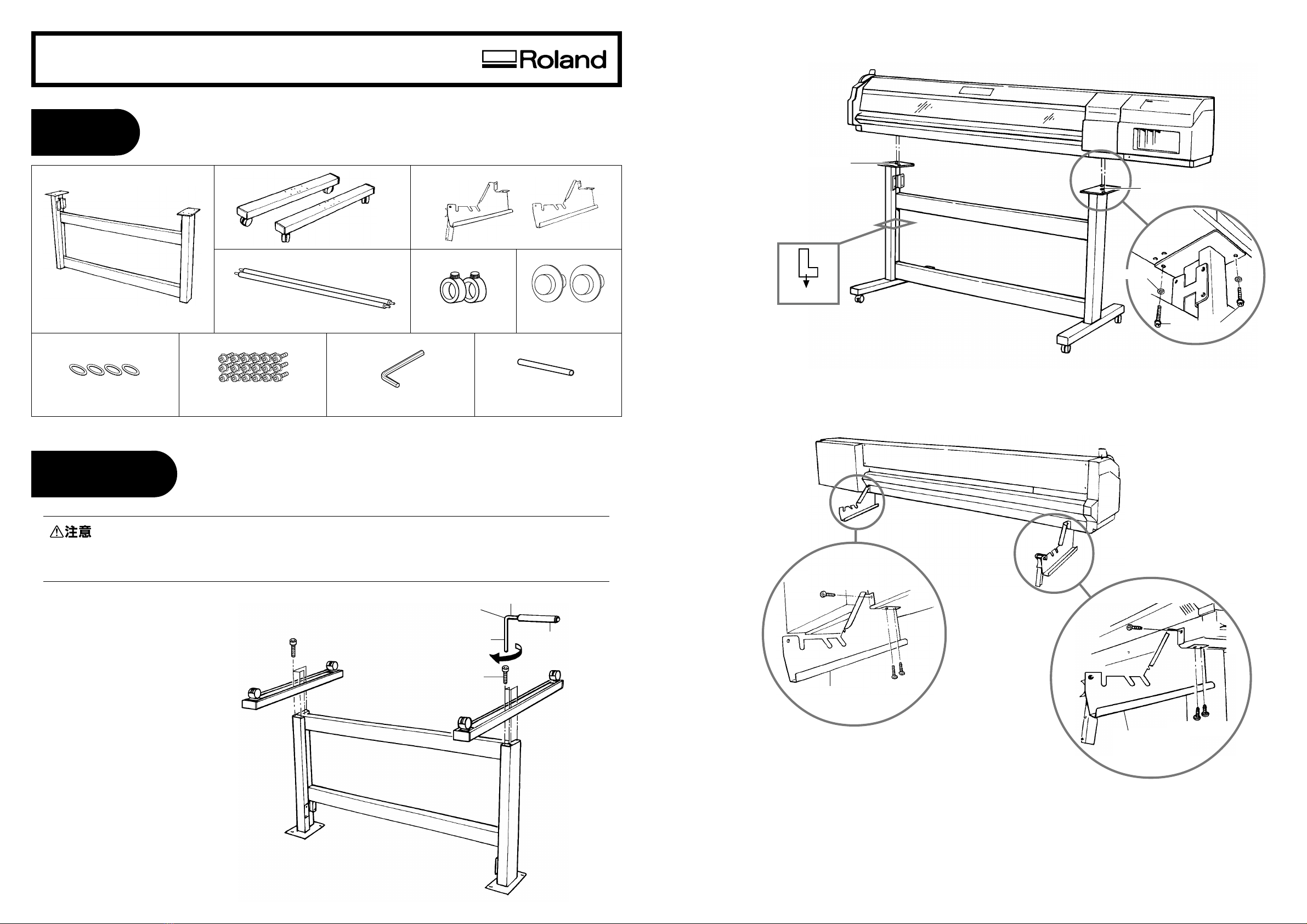

1スタンド脚を図のように逆さに置き、左右に

台車を取り付けます。

2台車を下にしてスタンドを起こし、本体を上にのせて固定します。

スタンドの前後は図のとおりです。

3本体背面に、アームを取り付けます。

アームには左右の区別があります。図を参照してください。

＊シャフト・ストッパー・メディアフランジは、ロールシートの取り付けに必要です。

取り付け方法については、CJ-500/400に付属のユーザーズマニュアルをご覧ください。

パイプ

六角レンチ(M6)

ボルト(M6)

※ボルト(M6)の締めつけには、付属の六角レンチ(M6)をお使いください。

アームR ボルト(M6)

前面側

長い方

短い方

4カ所

3カ所

ワッシャ

ワッシャ:4

ストッパー:2

アームL

(ブレーキ付き)

ボルト(M6)

位置合わせの凸

Accessories

Unpacking, installation, and moving must be carried out by two or more persons.

Failure to do so may result in falling of the unit, leading to injury.

Use the joining screws to secure the unit to the stand.

Failure to do so may result in falling of the unit, leading to injury.

Use care to avoid pinching the fingers when placing the unit on the stand.

Doing so may result in injury.

Assembly Instructions

Dimensions

Stand leg: 1

2325 mm [W] x 736 mm [D] x 1287 mm [H]

(91-9/16 in. [W] x 29 in. [D] x 50-11/16 in. [H]) (with PNS-501)

2085 mm [W] x 736 mm [D] x 1287 mm [H]

(82-1/8 in. [W] x 29 in. [D] x 50-11/16 in. [H]) (with PNS-401)

*Use the hexagonal wrench (M6) included with the PNS-

501/401 to tighten the bolts (M6).

PNS-501/401

ASSEMBLY INSTRUCTIONS

Pipe: 1Hexagonal wrench (M6): 1Bolts(M6):18

Arms L:1 R:1

Washers: 4

Media flanges: 2Shafts: 2

Caster flats: 2

Install the arms on the back of the unit. The left and right sides of the arms are not the same, so make sure the arm is oriented

correctly. Refer to the figure to orient the arms.

2Set the stand upright with the caster flats downward, and place the main unit on the stand. The front and rear of the stand are as

shown in the figure.

Invert the stand legs as shown in the figure and attach the

left- and right-hand caster flats.

4 pcs.

Bolts (M6)

Long

Hexagonal wrench (M6) Pipe

Short

Stoppers: 2

(with brake)

Bolts (M6)

Washer

Bolts (M6)

Arm L

(with brake)

3 pcs.

* The shafts, stoppers, and media flanges are required to load roll material.

To install, please refer to the User's manual included with the CJ-500/400.

Front

Alignment tabs

Bolts (M6)

Arm R

3 pcs.
