1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforde-
rungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen
Sie als Anwender diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch
wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der
jeweiligen Inhaber. Alle Rechte vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch
4
2. Symbol-Erklärung
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise
in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
Das „Pfeil“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise
zur Bedienung gegeben werden sollen.
3. Bestimmungsgemäße Verwendung
Das Codeschloss dient zur Ansteuerung von Türöffnern, Garagentorantrieben usw., zur
Überwachung und Zugangserkennung von Eingangstüren.
Eine Verwendung ist nur im geschützten Außenbereich erlaubt. Der Kontakt mit direk-
ter Feuchtigkeit ist zu vermeiden.
Dieses Produkt ist nur für den Betrieb an 12 bis 24 V (AC oder DC) zugelassen.
Die maximale Schaltleistung des Relais „OUTPUT 1“ darf nicht mehr als 30 V/DC, 5 A,
die des Relais „OUTPUT 2“ nicht mehr als 30 V/DC, 1 A betragen.
Die „NPN-Open-Collector“-Ausgänge dürfen mit maximal 100 mA und 24 V/DC belastet
werden.
Das Codeschloss verfügt über einen Sabotagekontakt, der das Öffnen des Gehäuses
erkennt und eine evtl. angeschlossene Alarmanlage aktivieren kann.
Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschä-
digung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss,
Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Die Sicherheitshinweise sind unbedingt zu beachten!
4. Lieferumfang
• Codeschloss
• Montagematerial
• 1 Diode (z.B. 1N4004)
• Bedienungsanleitung
5
5. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver-
ursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden
übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, überneh-
men wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Ga-
rantie!
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Um-
bauen und/oder Verändern des Gerätes nicht gestattet.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitswei-
se, die Sicherheit oder den Anschluß des Gerätes haben.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen
der übrigen Geräte, die an das Gerät angeschlossen werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Diese könnten für
Kinder zu einem gefährlichen Spielzeug werden.
• Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische An-
lagen und Betriebsmittel zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten
ist das Betreiben von Baugruppen durch geschultes Personal verantwort-
lich zu überwachen.
• Sollten Sie sich über den korrekten Anschluß nicht im Klaren sein oder
sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung
abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft
oder einem anderen Fachmann in Verbindung.
• Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln die-
ser Anleitung.
6

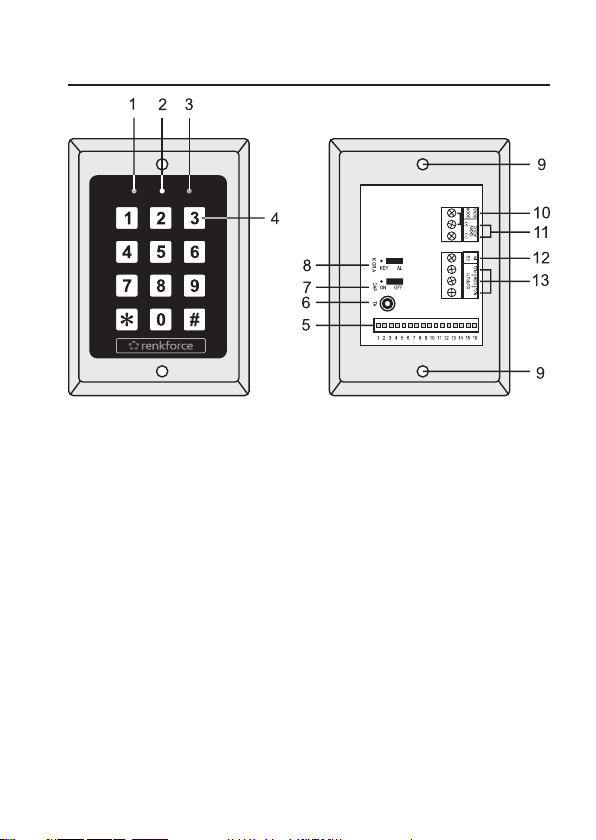

6. Bedienelemente & Anschlüsse
1 Rote LED, frei verwendbar (inkl. Vorwiderstand für 12 V)
2 Status-LED zweifarbig:
grün Normalbetrieb, rot AUX-Anzeige (Anschlussleitung No. 7 -> Minus-Potential)
3 Grüne LED, frei verwendbar (inkl. Vorwiderstand für 12 V)
4 Tastenfeld
5 Anschluss-Steckerleiste
6 Sabotagekontakt
7 DAP-Steckbrücke (für Code-Rückstellung)
8 Alarm-Steckbrücke für Tastenbedienung oder Türkontakt
9 Montageöffnungen
10 Türkontakt (wird dieser Kontakt nicht benutzt, muss immer eine Brücke zum Minus-
Anschluss (Klemme 11) gesetzt sein)
11 Anschluss der Betriebsspannung, 12 - 24 V (AC/DC)
12 Kontakt für Türöffnertaster
13 Relais Ausgang 1
7
7. Funktionsbeschreibung
Das Codeschloss dient als Zugangssicherung im Eingangsbereich, Ansteuerung für
Türöffner, Garagentorantriebe u.v.m.
Aufgrund des weiten Temperaturbereiches (-40 bis +85 °C) ist auch ein Einsatz im Au-
ßenbereich möglich.
Sie können das Codeschloss ideal für Ihre Bedürfnisse über das Tastenfeld program-
mieren. Beispielsweise können Sie bis zu 100 Benutzer-Codes (4 - 8 Stellen) für Aus-
gang 1 und jeweils 10 Benutzer- Codes (4 - 8 Stellen) für Ausgang 2 und 3 programmie-
ren. Jedes Relais können Sie für eine programmierte Zeit anziehen lassen, oder auch
mit dem Benutzer-Code anziehen, bzw. abfallen lassen. Des weiteren stehen verschie-
dene Sicherheits- oder auch Eingangsprogrammierungen zur Verfügung.
8. Inbetriebnahme
a) Allgemein
Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen Sie vor Ge-
brauch unbedingt diese Bedienungsanleitung mit den Sicherheitshinweisen
vollständig und aufmerksam durch!
Achten Sie bei der Auswahl des Montageorts Ihres Codeschlosses darauf,
dass Einstrahlung von direktem, intensivem Sonnenlicht, Vibrationen, Staub,
extreme Hitze und Kälte sowie Nässe vermieden werden müssen.
Es dürfen sich keine Geräte mit starken Magnetfeldern in der Nähe befinden.
Des weiteren darf sich in der Nähe des Codeschlosses kein Gerät mit starken
elektrischen Feldern befinden, z.B. Funktelefon, Funkgerät, elektrischer Mo-
tor, etc. Dies könnte die Funktionalität negativ beeinflussen.
Bohren oder drehen Sie zur Befestigung des Gerätes keine zusätzlichen
Schrauben in das Gehäuse.
Dadurch können gefährliche Spannungen berührbar werden.
8
b) Montage
Suchen Sie für das Codeschloss einen geeigneten Platz, von dem aus das System be-
dient werden kann.
Lösen Sie mit einem passenden Schraubendreher die Schrauben aus den Befesti-
gungsöffnungen (9) des Bedienteils.
Nehmen Sie die Abdeckung auf der Rückseite des Bedienteils ab.
Benutzen Sie die Bohrlöcher der Abdeckung als Bohrschablone und zeichnen Sie die
Löcher für die Befestigungsbohrungen an.
Achten Sie darauf, dass sich an den vorgesehenen Bohrstellen keine elektri-
schen Leitungen, Wasserleitungen, etc. befinden.
Nehmen Sie die Abdeckung wieder ab und bohren Sie die Befestigungslöcher.
Verlegen Sie je nach Anwendungszweck die erforderlichen Leitungen.
Die Anschlüsse können durch die runde Öffnung in der Abdeckung geführt werden.
Brechen Sie diese bei Bedarf mit einem Werkzeug heraus.
Schrauben Sie die Abdeckung mit den beiliegenden Schrauben fest. Benutzen Sie bei
Bedarf Dübel.
9
c) Anschluss
Der Anschluss darf nur im spannungs-/stromlosen Zustand durchgeführt
werden.
Als Stromversorgung darf nur eine Gleich- oder Wechselspannung von
12 - 24 V verwendet werden. Versuchen Sie nie, das Codeschloss an einer
anderen Spannung zu betreiben.
Die Ein-/Ausgänge des Codeschlosses und der daran angeschlossenen Lei-
tungen müssen vor direkter Berührung geschützt werden.
Dazu müssen die Leitungen eine ausreichende Isolation bzw. Spannungsfes-
tigkeit besitzen und die Kontaktstellen müssen berührungssicher sein.
Beachten Sie die Polarität (+)/(-) beim Anschluss von Gleichspannung.
Bei Wechselspannung muss diese nicht beachtet werden.
Beachten Sie, dass bei einem falschen Anschluss der Leitungen das Gerät
zerstört werden kann.
Sie können jetzt die Leitungen für die LEDs am Bedienteil anschließen. Die rote LED (1)
könnten Sie für eine scharfgeschaltete Alarmzentrale verwenden und die grüne LED (3)
beispielsweise für Ihre geschlossene Eingangstür.
Beachten Sie, dass bei einer Gleichspannung immer auf die richtige Polarität geachtet
werden muss. Gegebenenfalls überprüfen Sie sie mit einem Messgerät.
Die Vorwiderstände für die rote und die grüne LED sind für eine Betriebsspannung von
12 V/DC ausgelegt.
Sollte eine höhere Spannung verwendet werden, ist ein zusätzlicher Vorwiderstand
von 1,5 kOhm erforderlich.
Für den Anschluss weiterer optionaler Geräte (Magnetkontakt, Türöffner, usw.) steht
Ihnen die Anschluss-Steckerleiste zur Verfügung.
Beachten Sie beim Anschluss, dass Sie die Spannungs- und Stromangaben in
der nachfolgenden Tabelle einhalten.
10
Belastbarkeit der Ausgänge:
Relais 1 30 V (AC/DC), 5 A
Relais 2 30 V (AC/DC), 1 A
Sabotagekontakt Stromloser NC-Kontakt für eine 24h-Alarmschleife
EG IN (Egress) NPN-Open-Collector-Kontakt, 24 V/DC, 100 mA;
schaltet bei Minuspotential (-)
Ausgang 1
„Zugangskontrolle“
(Leitung 13)
NPN-Open-Collector-Kontakt, 24 V/DC, 100 mA;
schaltet zu Minuspotential (-)
Kontrollausgang für
2-Tür-System
(Leitung 14)
NPN-Open-Collector-Kontakt, 24 V/DC, 100 mA;
schaltet zu Minuspotential (-)
Key-Alarm
(Leitung 8)
NPN-Open-Collector-Kontakt, 24 V/DC, 100 mA;
schaltet zu Minuspotential (-)
Zwangsmelde-
kontakt „DURESS“
(Leitung 16)
NPN-Open-Collector-Kontakt, 24 V/DC, 100 mA;
schaltet zu Minuspotential (-)
„EGRESS-Kontakt“: Wird diese Klemme mit Masse verbunden, schaltet das Relais 1
entsprechend Ihrer Programmierung.
Dieser Kontakt ist sinnvoll, wenn Sie eine Tür von innen öffnen möchten, deren Öffnung
über das Relais 1 realisiert wird.
Die nachfolgende Tabelle beschreibt die Anschlüsse der Steckerleiste (1) sowie die
entsprechenden Erklärungen.
In der Alarmtechnik gibt es zwei verschiedene Kontaktarten, die mit „NO“ und
„NC“ beschrieben sind.
NO (Normally Open): Im Ruhezustand ist der Kontakt offen
NC (Normally Close): Im Ruhezustand ist der Kontakt geschlossen
Tabla de contenidos
Idiomas:
Otros manuales de Cerrar de Renkforce
Renkforce
Renkforce 1359882 Manual de usuario
Renkforce
Renkforce 754389 Manual de usuario
Renkforce
Renkforce 1359883 Manual de usuario
Renkforce
Renkforce 1582597 Manual de usuario
Renkforce
Renkforce RF-4587459 Manual de usuario
Renkforce
Renkforce RF-NL-100 Manual de usuario
Renkforce
Renkforce IP65 Manual de usuario
