RADWAG XA 4Y.A PLUS Guía del usuario
Mikrowagi i wagi analityczne
Szybki start
Start Up Guide
Microbalances
and Analytical Balances
Microbalances:
Mikrowagi:
• XA 4Y.M.A PLUS
• XA 4Y.M.A.P PLUS
• XA 4Y.M PLUS
Analytical Balances:
Wagi analityczne
• XA 4Y.A PLUS
• XA 4Y PLUS
• XA 4Y.F
IMMB-02-03-04-22-EN-PL
Aby wyświetlić pełną instrukcję obsługi, przejdź do strony internetowej lub zeskanuj kod QR:
*Rodzaj wtyczki może się różnić w zależności od kraju.
To view a complete User Manual go to the website or scan QR code:
radwag.com/en/manuals/3615
XA 4Y.M.A PLUS
*The plug type may vary by country.

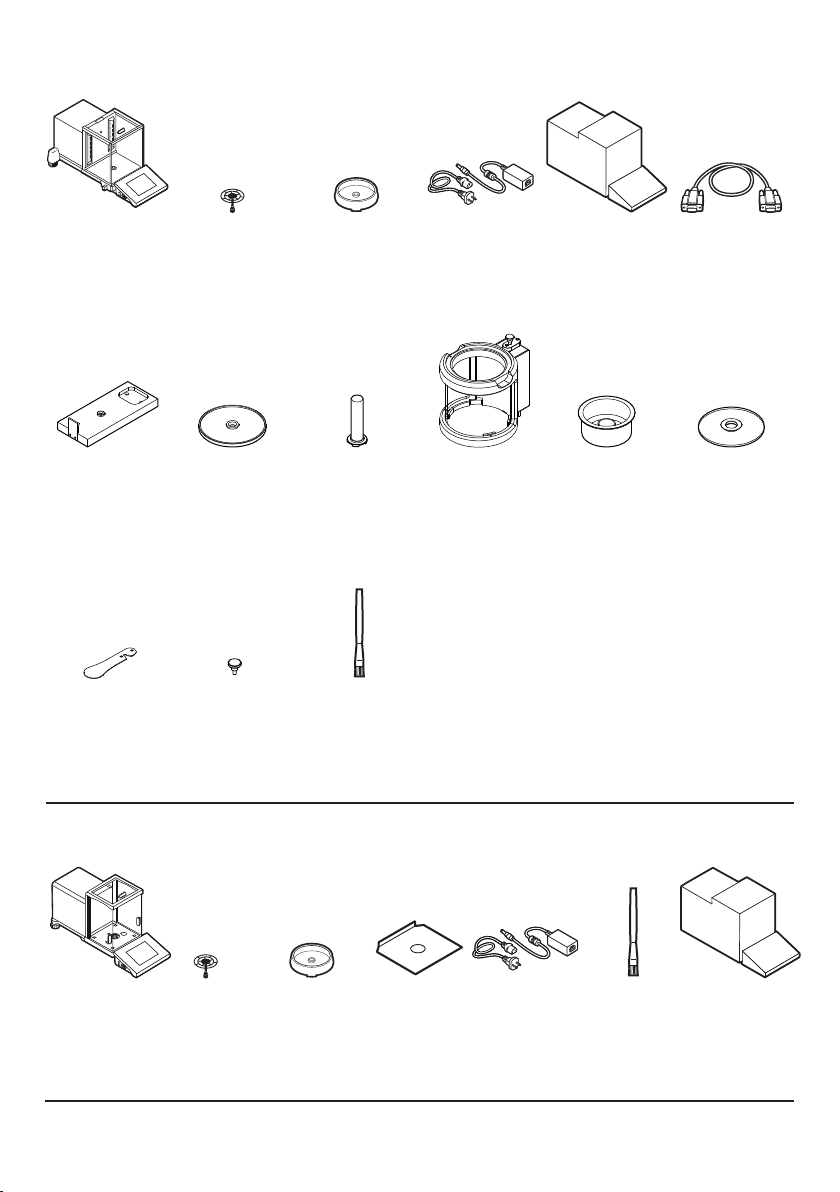

1. CONTENT
ZAWARTOŚĆ
Microbalance Weighing pan Weighing pan
shield
Power
supply* Brush Fabric dust cover RS232 cable
Mikrowaga Szalka Osłona szalki Zasilacz
sieciowy* Pędzelek Pokrowiec Przewód
RS232
×1 ×1 ×1 ×1 ×1 ×1 ×1
*Rodzaj wtyczki może się różnić w zależności od kraju.
XA 4Y.M.A.P PLUS
*The plug type may vary by country.
XA 4Y.M PLUS
Microbalance Weighing pan Weighing pan
shield Power supply* Fabric dust cover RS232 cable
Mikrowaga Szalka Osłona szalki Zasilacz sieciowy* Pokrowiec Przewód RS232
×1 ×1 ×1 ×1 ×1 ×1
Base Bottom
ring
Glass
vessel
Pipette calibration
adapter Evaporation ring Glass lid
Podstawa Pierścień dolny Szklane naczynko Adapter do
kalibracji pipet Kurtyna parowa Szklane wieczko
×1 ×1 ×1 ×1 ×1 ×1
Microbalance Weighing pan Weighing pan
shield Bottom cover Power supply* Brush Fabric dust
cover
Mikrowaga Szalka Osłona szalki Osłona dolna Zasilacz
sieciowy* Pędzelek Pokrowiec
×1 ×1 ×1 ×1 ×1 ×1 ×1
Mechanical closing
cover Protecting screw Brush
Mechaniczna po-
krywa domykająca
Śruba
montażowa Pędzelek
×1 ×1 ×1
*Rodzaj wtyczki może się różnić w zależności od kraju.
*The plug type may vary by country.
XA 4Y.A PLUS (d = 0,01 mg)
XA 4Y.A PLUS (d = 0,1 mg)
RS232 cable Hook for under-pan
weighing
Przewód RS232 Haczyk do ważenia
podszalkowego
×1 ×1
Analytical
balance Weighing pan Weighing pan
shield Power supply* Brush Fabric dust cover
Waga analityczna Szalka Osłona szalki Zasilacz sieciowy* Pędzelek Pokrowiec
×1 ×1 ×1 ×1 ×1 ×1
Fabric dust cover RS232 cable Hook for under-
pan weighing
Pokrowiec Przewód RS232 Haczyk do ważenia
podszalkowego
×1 ×1 ×1
Analytical
balance Weighing pan Weighing pan
shield centring ring Power supply* Brush
Waga analityczna Szalka Osłona szalki Pierścień
centrujacy Zasilacz sieciowy* Pędzelek
×1 ×1 ×1 ×1 ×1 ×1
*Rodzaj wtyczki może się różnić w zależności od kraju.
*The plug type may vary by country.

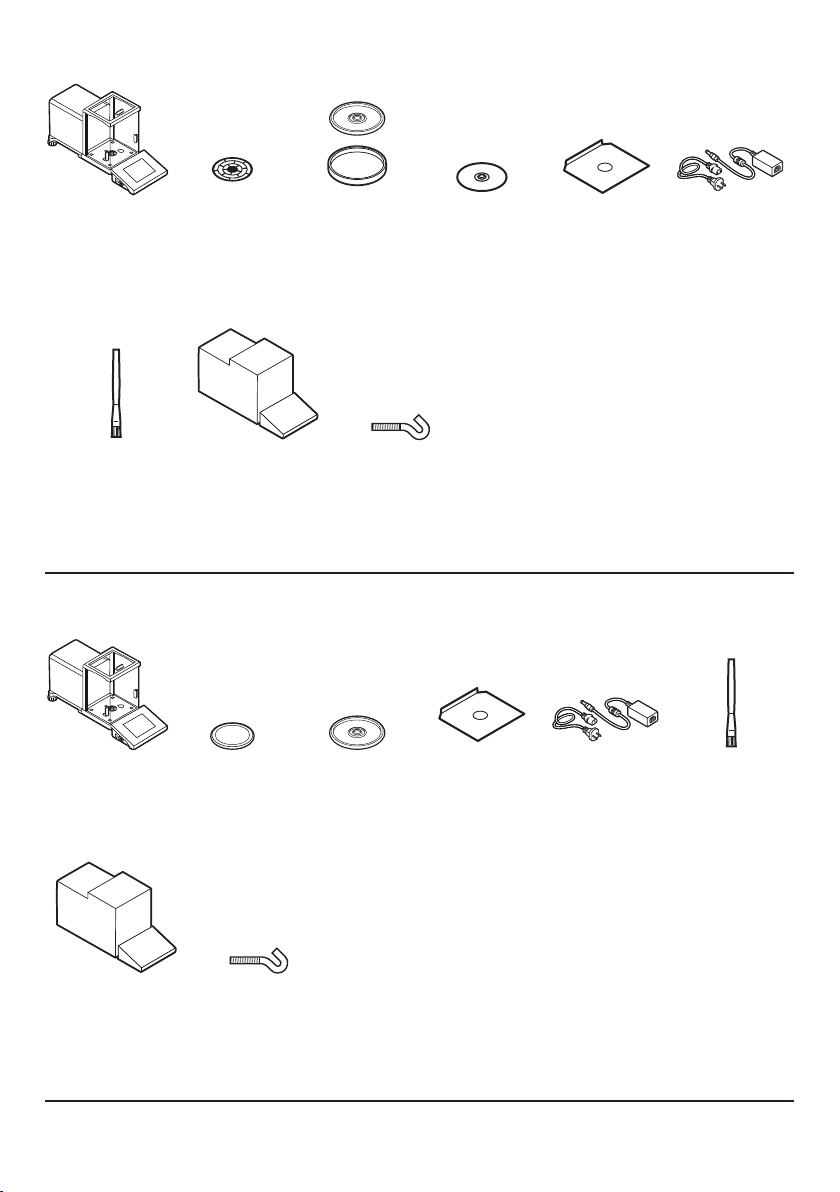

XA 4Y PLUS (d = 0,01 mg)
XA 4Y PLUS (d = 0,1 mg)
Fabric dust cover Hook for under-pan
weighing
Pokrowiec Haczyk do ważenia
podszalkowego
×1 ×1
Analytical
balance Weighing pan Weighing pan
shield Bottom cover Power supply* Brush
Waga analityczna Szalka Osłona szalki Osłona dolna Zasilacz sieciowy* Pędzelek
×1 ×1 ×1 ×1 ×1 ×1
Brush Fabric dust cover Hook for under-pan
weighing
Pędzelek Pokrowiec Haczyk do ważenia
podszalkowego
×1 ×1 ×1
Analytical
balance Weighing pan Weighing pan
shield Centring ring Bottom cover Power supply*
Waga analityczna Szalka Osłona szalki Pierścień
centrujacy Osłona dolna Zasilacz sieciowy*
×1 ×1 ×1 ×1 ×1 ×1
54
1 2 3
*Rodzaj wtyczki może się różnić w zależności od kraju.
Zachowaj opakowanie do celów
gwarancyjnych i serwisowych.
XA 4Y.F (d = 0,01 mg)
*The plug type may vary by country.
Keep the packaging should
a warranty claim or service
be required.
Filter weighing pan Power supply* Brush Hook for under-pan
weighing
Szalka do filtrów Zasilacz sieciowy* Pędzelek Haczyk do ważenia
podszalkowego
×1 ×1 ×1 ×1
Analytical
balance Weighing pan Weighing pan
shield Centring ring Bottom cover Weighing pan
shield
Waga analityczna Szalka Osłona szalki Pierścień
centrujacy Osłona dolna Osłona szalki
×1 ×1 ×1 ×1 ×1 ×1
2. UNPACKING
ROZPAKOWANIE
+10 oC
+50 oF
+104oF
+40 oC
Nie używaj w miejscu zagrożonym
wybuchem. Nie odważaj materiałów
wybuchowych i łatwopalnych.
Nie używaj wagi na nierównym lub
niewypoziomowanym podłożu.
Nie używaj w miejscach niestabilnych,
narażonych na wstrząsy i wibracje.
Urządzenie należy użytkować w pomieszczeniach niezapylonych o temperaturze
powietrza: 10–40 °C (50–104 °F) i optymalnej wilgotności względnej poniżej 80 %.
Ewentualne zmiany temperatury powinny następować stopniowo i bardzo powoli.
Waga powinna być ustawiona na stabilnym stole lub konsoli ściennej. Dla
osiągnięcia najbardziej stabilnych i powtarzalnych wyników zaleca się użycie stołu
antywibracyjnego.
Unikaj podmuchów i ruchu powietrza
w miejscu eksploatacji wagi.
Używaj wagi z dala od źródeł ciepła.
Nie wystawiaj jej na działanie promieni
słonecznych.
Nie wystawiaj urządzenia na działanie
pola magnetycznego. Nie odważaj
substancji magnetycznych.
Avoid air drafts and air movements
at the workstation.
Place the balance away from heat
sources. Avoid exposing the balance
to the sunlight.
Avoid exposing the balance to a
magnetic field. Do not weigh mag-
netic substances.
Operate the device in a room where the temperature ranges between 10–40
°C (50–104 °F) and where the relative humidity is below 80%. Temperature
must change slowly and gradually.
Using the anti-vibration table is recommended in order to enable the most
stable and repeatable measurement.
Do not place the balance in
a hazardous area. Do not weigh
explosive or flammable materials.
Make sure that the balance is placed
on an even surface.
Do not place the balance on an
unstable surface exposed to shocks
and vibrations.
3. RECOMMENDATIONS AND WARNINGS
ZALECENIA I OSTRZEŻENIA
2
1
Sprawdź czy sprężyna
uziemiająca jest odpowiednio
umiejscowiona. Upewnij się, że
sprężyna uziemiająca wystaje
lekko z otworu.
Przed montażem wagi usuń
blokadę transportową.
Zachowaj blokady transporto-
we do celów gwarancyjnych i
serwisowych.
Keep the transport lock
should a warranty claim or
service be required.
Check whether the earthing
spring takes its intended
location. Make sure that the
earthing spring juts slightly
out of the hole.
Models: XA 4Y.M.A PLUS
4. ACTIVITIES TO BE DONE PRIOR TO OPERATION
CZYNNOŚCI WSTĘPNE
4.1. Transport lock removal
Usunięcie blokady transportowej
4.2. Grounding spring check
Kontrola sprężyny uziemiającej
5. COMPONENTS ASSEMBLY
MONTAŻ ELEMENTÓW WAGI
1 32
1 32
1 2
1 3 42
1 32
Models: XA 4Y.A PLUS (d=0,01 mg)
XA 4Y.A PLUS (d=0,1 mg)
XA 4Y PLUS (d=0,1 mg)
XA 4Y PLUS (d=0,01 mg)
XA 4Y.F (assembling the filter weighing pan set / składanie zestawu szalki do filtrów)
1 2 3
up to 12 h
21
1 3 42
Nie podłączaj wagi aż do osiągnięcia
temperatury pokojowej (orientacyjny
czas stabilizacji: do 12 godzin).
Podłącz przewód zasilacza do gniazda
DC z tyłu wagi.
Podłącz zasilacz do
gniazda elektrycznego.
Ustaw urządzenie w miejscu jego użytkowania i pozostaw je do osiągnięcia temperatury pokojowej.
XA 4Y.M.A.P PLUS
Place the device at the workstation, wait untilit reaches room temperature.
Prior switching the device on let it
reach room temperature (estimated
stabilization time: up to 12 hours).
Connect the power adapter to DC con-
nector located at the back of the device.
Connect the power
adapter to the mains.
6. PREPARING FOR WORK
PRZYGOTOWANIE WAGI DO PRACY
6.1. Temperature stabilization
Stabilizacja temperatury wagi
XA 4Y.F (assembling the standard weighing pan set / składanie standardowego zestawu szalki)
