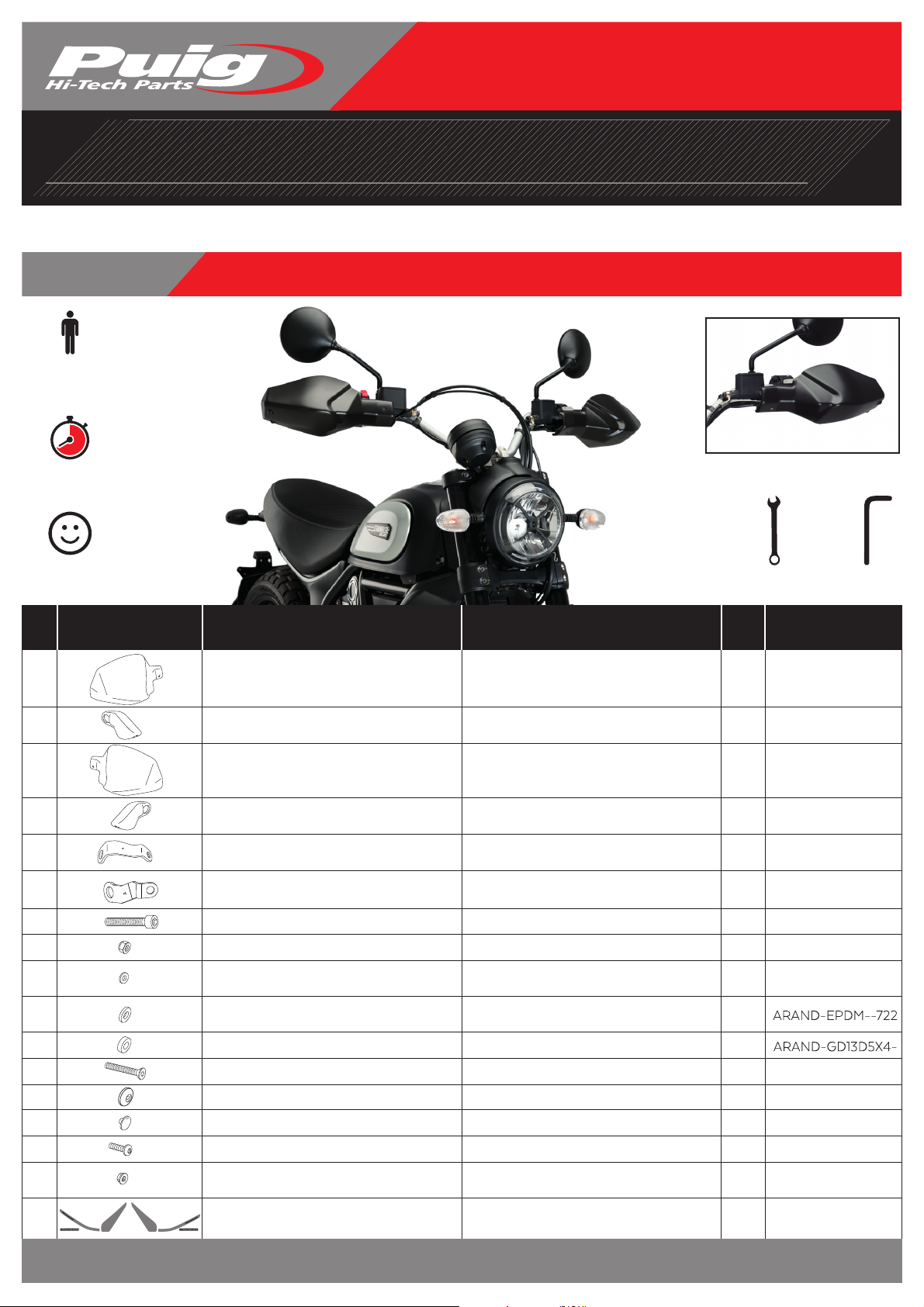

PUIG 20509 Manual de usuario

ID QTY REFPIEZA/PART DESCRIPCIÓN DESCRIPTION

www.puig.tv

www.puigusa.com

info@puig.tv

info@puigusa.com

Pg. 1/4

40 min

ALLEN

Nº 3

Nº 6

DUCATI SCRAMBLER (WITH HYDRAULIC CLUTCH)

1 Person

Nº 10

Nº 13

TORNI-AD912-508

ARAND-PN6X30-67

TUEA-D985.8-M8-

TORNIAD7991-377

TAPON--------85

ARNV00000000245

TORNI-I7380-493

TUERC-D6923-255

ADHESI------234

20509JM3

SOPOR2P2-R20509

SOPOR2P2-L20509

20509JM3

Arandela de goma Ø4,5 x Ø11 x 2mm

Tornillo Allen M8x45 DIN912

Arandela de goma Ø4,5 x Ø14 x 4mm

Arandela de plástico Ø30 x Ø6

Tuerca autoblocante M8

Tornillo Allen M6x40 DIN7991

Tapón tornillo M5 ISO 7380

Arandela de nylon M5x1

(se suministra montada)

Tornillo Allen M5x16 Ø11 ISO 7380

Tuerca grafilada M5

(se suministra montada) M5 special nut

(supplied mounted)

Kit adhesivos Stickers set

Pieza derecha anclaje manillar Ø6,5

(se suministra montada)

Pieza izquierda anclaje manillar Ø6,5

(se suministra montada) Ø6.5 left handlebar anchoring part

(supplied mounted with handguard)

Soporte metálico derecho ( · )

Soporte metálico izquierdo ( ·· )

Paramanos derecho

Paramanos izquierdo

M5x1 Nylon washer

(supplied mounted with handguard)

M8X45 DIN912 Screw

Ø4,5xØ14 x 4mm Rubber washer

Ø30 x Ø6 plastic washer

M8 locking nut

M6X40 DIN7991 Allen screw

M5 ISO 7380 Allen screw cap

Allen screw M5x16 Ø11 ISO 7380

Ø6.5 right handlebar anchoring part

(supplied mounted with handguard)

Right metal support ( · )

Left metal support ( ·· )

Right handguard

Left handguard

EASY

M O U N T I N G I N S T R U C T I O N S

HAN D G U ARD S

REF 20509

Illustrations and layout by: www.ciandisseny.com

V2.07/22

WITH HYDRAULIC CLUTCH

(se suministra montada)

Ø4,5 x Ø11 x 2mm Nylon washer

(se suministra montada)

www.puig.tv

www.puigusa.com

info@puig.tv

info@puigusa.com

INS T R U C C I O N E S D E M O N TA J E - M O U N T I N G I NSTRU C T I O N S - M O N TA G E A N L E I T U N G

Pg. 2/4

1.1

1.3

1.2

1.4

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

DISASSEMBLY

DESMONTAJE

Illustrations and layout by: www.ciandisseny.com

PIEZA ORIGINAL

ORIGINAL PART

Aflojar 1 vuelta

Loose one turn Ajustar posición paramanos

Adjust handguard position

151

V2.07/22

NO SOBREPASAR LA PIEZA DE PLÁSTICO

DO NOT SURPASS THE PLASTIC ITEM

PRESIONAR EL TORNILLO PARA DESBLOQUEAR EL CONTRAPESO

PRESS THE BOLT TO UNBLOCK THE BAR END

15 15

DUCATI SCRAMBLER (WITH HYDRAULIC CLUTCH)

www.puig.tv

www.puigusa.com

info@puig.tv

info@puigusa.com

INST R U C C I O N E S D E M O N TA J E - M O U N T I N G I NSTRUC T I O N S - M O N TA G E A N L E I T U N G

Pg. 3/4

6.1

6.3

6.2

6.4

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

DISASSEMBLY

DESMONTAJE

Illustrations and layout by: www.ciandisseny.com

V2.07/22

NO SOBREPASAR LA PIEZA DE PLÁSTICO

DO NOT SURPASS THE PLASTIC ITEM

PRESIONAR EL TORNILLO PARA DESBLOQUEAR EL CONTRAPESO

PRESS THE BOLT TO UNBLOCK THE BAR END

Apretar los tornillos

Tight fasteners

DUCATI SCRAMBLER (WITH HYDRAULIC CLUTCH)

www.puig.tv

www.puigusa.com

info@puig.tv

info@puigusa.com

INS T R U C C I O N E S D E M O N TA J E - M O U N T I N G I NSTRU C T I O N S - M O N TA G E A N L E I T U N G

Pg. 4/4

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

ASSEMBLY

MONTAJE

Illustrations and layout by: www.ciandisseny.com

PIEZA ORIGINAL

ORIGINAL PART

Aflojar 1 vuelta

Loose one turn Ajustar posición paramanos

Adjust handguard position

15 3

413 12

15 15

Apretar los tornillos

Tight fasteners

15 14

V2.07/22

DUCATI SCRAMBLER (WITH HYDRAULIC CLUTCH)
