Philips OptiVision LED Guía del usuario

443000016382_A

07/2015

Data subject to change

Printed in Spain

www.philips.com/lighting

OptiVision LED Floodlight BVP520

Mounting instruction

Instructions de montage

Instrucciones de montaje

Kokoonpano- ja kiinnitysohjeet

Szerelési utasítások

Montageanleitung

Instrucões de montagem

Montaj yönergesi

Návod k montáži

Montage instruktie

Monteringsinstruktioner

Oδηγίες συναρμολόγησης

Монтажная инструкция

Istruzioni di montaggio

Monteringsvejledning

Instrukcja montazu

LUMEN

BVP520

40000h

112K/740

112000

1379

15º C

-30º C

●

BVP520

40000h

108K/740

108000

1298

25º C

BVP520

40000h

98K/740

98000

1136

35º C

BVP520

40000h

80K/740

80000

825

BVP520

40000h

85K/740

85000

929

45º C

BVP520

40000h

56K/740

56000

508

35º C

BVP520

20000h

112K/740

112000

1379

25º C

BVP520

20000h

108K/740

108000

1298

35º C

BVP520

20000h

95K/740

95000

1084

45º C

BVP520

20000h

78K/740

78000

817

35º C

BVP520

20000h

71K/740

71000

720

45º C

BVP520

10000h

89K/740

89000

981

35º C

BVP520

10000h

85K/740

85000

920

45º C

BVP520

40000h

128K/757

128000

1376

15º C

BVP520

40000h

124K/757

124000

1298

25º C

BVP520

40000h

113K/757

113000

1144

35º C

BVP520

40000h

92K/757

92000

825

BVP520

40000h

98K/757

98000

936

45º C

BVP520

40000h

65K/757

65000

508

35º C

BVP520

20000h

128K/757

128000

1376

25º C

BVP520

20000h

124K/757

124000

1298

35º C

BVP520

20000h

110K/757

110000

1091

45º C

BVP520

20000h

90K/757

90000

817

35º C

BVP520

20000h

81K/757

81000

720

45º C

BVP520

10000h

102K/757

102000

987

35º C

BVP520

10000h

89K/757

98000

926

45º C

Max. 29,7 Kg 1,25 m RG2 0,23/15º 0,32/40º 0,35/65º

LIFE

L80B10

Risk Group 2: - CAUTION Retinal Blue Light: Do not look into operating lamp, may be harmful to the eyes

443000016382_A

07/2015

Data subject to change

Printed in Spain

www.philips.com/lighting

DIMENSION: 785x615x446 mm

WEIGHT : 29,7 Kg

TOP

BOTTOM

TOP

BOTTOM

443000016382_A

07/2015

Data subject to change

Printed in Spain

www.philips.com/lighting

- M16 with extra large washer (not provided)

- M12 with extra large washer (not provided)

±40 mm

(x2)

50 Nm

17 Nm

(x1)

50 Nm

(x2)

50 Nm

Higher >3m

Use 2nd fixing security

443000016382_A

07/2015

Data subject to change

Printed in Spain

www.philips.com/lighting

MAINTENANCE

x2 17 Nm

LIGHT-MODULE LABEL

12 NC: 9123XXXXXXXX

I: 0,8-2,0 A

Tc: 90ºC

OPTIC TYPE

Mark the position

before

untightening

Rotate back to

the marked

position before

tightening

2,5 Nm

Disconnect

from connection

box

Connect the

cable module to

connection box

443000016382_A

07/2015

Data subject to change

Printed in Spain

www.philips.com/lighting

ACCESSORIES

External spill-light control louvre louvre ZVP420 L or zero candela louvre ZVP520 L-A90

Precision aiming device ZVP520 PAD A30 and ZVP420PAD A0

50 Nm

x8 screws: 4x10 mm

2,5 Nm

ZVP420 PAD A0

12NC: 912300022588 (ZVP420 L)

12NC: 912300022867 (ZVP520 L-A90)

ZVP520 PAD A30

443000016382_A

07/2015

Data subject to change

Printed in Spain

www.philips.com/lighting

CONNECETION BOX

x2 screws: 5x10 mm

3,2 Nm

CAN CHOOSE

BOTH SIDES OF

THE BRACKET

Cable tie to fix

the cables

Only use when the connection box

is not mounted on the luminaire

cable tie to fix

the cables

x1 screws: 5x10 mm

3,2 Nm

THE USE OF THE CONNECTION BOX IS MANDATORY FOR THE CORRECT

FUNCTIONING OF THE LUMINAIRE

3,2 Nm

x4 screws: 4x10 mm

2,5 Nm

Cable tie to fix

the cables

Ensure the tightening of the

cableglands for protection against

ingress of dust and moisture (IP66)

2,5 Nm

443000016382_A

07/2015

Data subject to change

Printed in Spain

www.philips.com/lighting

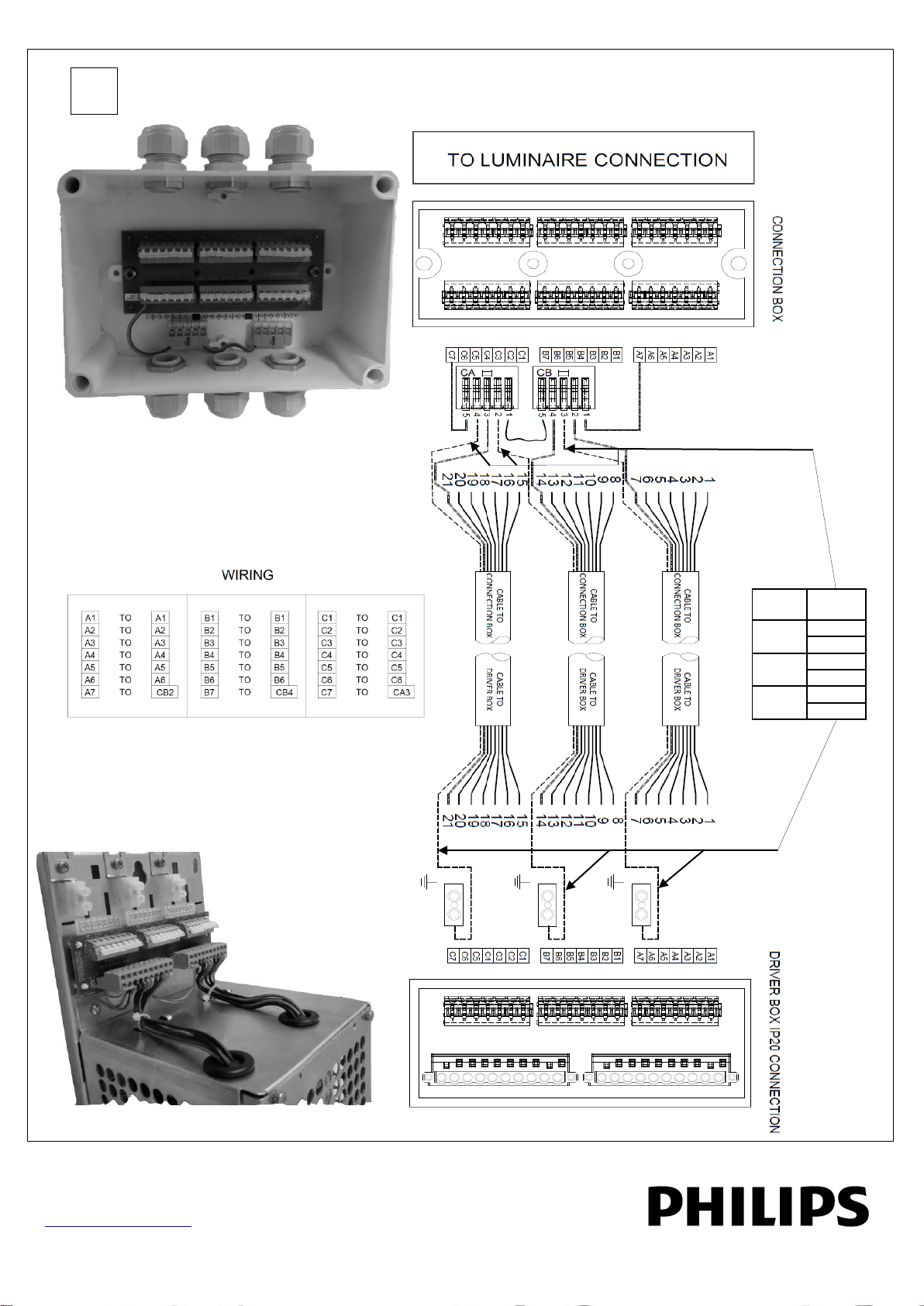

WIRING BETWEEN IP20 DRIVER BOX & CONNECTION BOX (MANDATORY)

Distance to

driver

Shielded

Yes

<=30m

<=100m

<200m

CABLES INSTALLER

443000016382_A

07/2015

Data subject to change

Printed in Spain

www.philips.com/lighting

WIRING BETWEEN IP66 DRIVER BOX & CONNECTION BOX (MANDATORY)

Ensure the tightening of the

cableglands for protection against

ingress of dust and moisture (IP66)

M121,6 Nm

M202,5 Nm

M255,0 Nm
