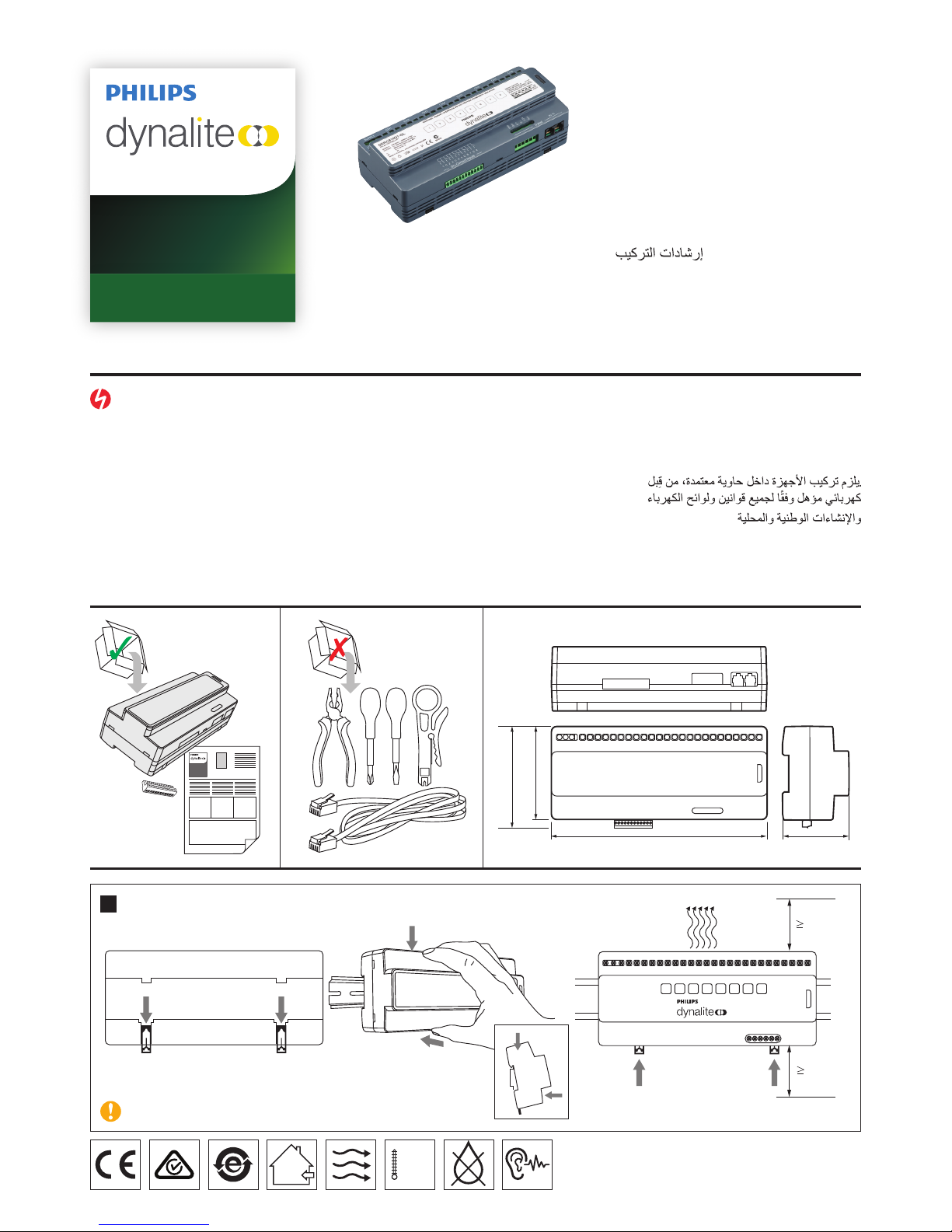

Philips Dynalite DDRC810DT-GL Manual de usuario

DDRC810DT-GL

RJ12

215 mm (8.46 in)

93 mm (3.66 in)

103 mm (4.05 i

64 mm (2.51 in)

45 mm

(2 in)

45 mm

(2 in)

Relay Controller

www.lighting.philips.com/dynalite

Installation Instructions

Instructions d’installation

Installationsanweisungen

Instrucciones de instalación

Istruzioni per l’installazione

Installatie-instructies

インストール手順

安装指示

50° C (122° F)

-5° C (23° F)

≤

90%

IEC Pollution Degree II

Devices must be installed in an

approved enclosure by a qualied

electrician in accordance with all

national and local electrical and

construction codes and regulations.

Les appareils doivent être installés dans un lieu jugé

apte, par un électricien qualié et conformément

aux règles et normes locales et nationales en

matière d’électricité et de construction.

Die Geräte müssen von einem geprüften Elektriker

entsprechend allen nationalen und lokalen Elektro

– und Bauvorschriften in einem zugelassenen

Gehäuse installiert werden.

Los dispositivos se deben instalar en un recinto

aprobado por un electricista cualicado de

acuerdo a todos los reglamentos eléctricos y de

construcción locales y nacionales pertinentes

I dispositivi devono essere installati da un

elettricista qualicato in un luogo approvato, in

conformità a tutti gli standard e le norme nazionali

e locali vigenti in materia di impianti elettrici e

costruzioni edilizie.

Apparaten moeten door een erkende elektricien

worden geïnstalleerd in een goedgekeurde

behuizing in overeenstemming met alle nationale

en lokale elektriciteits – en bouwvoorschriften

en wetgeving.

デバイスを取り付ける際は、資格のある電気技師に依頼

し、電気と建設に関する国および地域のすべての法令に

従って、認可されている筐体内に取り付けてください。

根据国家/地区及当地的电气与建筑规范和法规，该设

备必须由有资质的电工安装在经批准的外罩内。

L N

NO NC CNO NC

CH1 CH2

CNO NC CNO NC

CH1 CH2

PLC

COM

CH1-CH2, CH3-CH4, CH5-CH6, CH7-CH8 ≤ 9.8 FLA (1/

HP), 120 V

CH1-CH2, CH3-CH4, CH5-CH6, CH7-CH8 ≤ 8 FLA (1 HP), 240 V

DDRC810DT-GL ≤ 40 A

Output Ratings/Group

3 A 3 B

100-240 V

0.25 A

+12 V

D +

D -

GND

SHLD

AUX

N L

COM

CH1

COM

CH2

COM

CH3

µP

COM

CH4

COM

CH5

COM

CH6

COM

CH7

COM

CH8

DyNet

SELV/Class 2

RS-485

RJ12

Dry Contact 3

Common

Dry Contact 4

Common

Dry Contact 1

Dry Contact 2

Dry Contact 6

Dry Contact 5

Common

Dry Contact 7

Dry Contact 8

12 V 120 mA

Dry Contact Inputs

IEC Overvoltage Category III

CN NOLNC CNO NC CNO NC CNO NC CNO NC CNO NC CNO NC CNO

CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8

Output Ratings/Channel (CH)

General Use

Load Type

10 A, 240 V

5 A, 24 V

5 A, 240 V

1 A, 120 V

0.5 A, 240 V

9.8 FLA (1/

HP), 120 V

8 FLA (1 HP), 240 V

100 A

Incandescent

TV-5, 120 V

5 A, 240 V

5 A, 24 V

CH1-CH8 N/CCH1-CH8 N/O

TV Rating

Inrush Current

Electronic Ballast

Motor

Output Ratings/Group

CH-CH ≤ 400 V

DDRC810DT-GL ≤ 40 A

≤5 mm2

10+ AWG

0.62 Nm

5.5 Lb-in

DyNet

RS-485

RJ12 RJ12

0.56 Nm

5 Lb-in

≤2.5 mm2

12+ AWG

SHLD

D+

GND

D-

+12 V

AUX

SHLD

GND

D+ D-

+12V AUX

DyNet RS-485

GND AUX

< 20 m

≤ 2 A

6 A 6 B

DyNet RS-485

1C32 4C5C6 7 C8

1 C

< 20 m ≤1.5 mm2

16+ AWG

0.33 Nm

3.0 Lb-in

Philips Dynalite

www.lighting.philips.com/dynalite

Installation of a home and building automation and control system shall comply with HD 60364-4-41. The temperature limits and current-carrying capacities for

the communication wires specied in HD 384.5.523 shall not be exceeded.
