Peimar PSI-5500TL Manual de usuario
1
PSI-5500TL
PSI-7000TL
PSI-8500TL
PSI-10000TL
EN / IT
TRIPHASE INVERTER
INVERTER TRIFASE
2
1
About this Installation Guide .......... 2
Safety Symbols............................... 3
General Safety Requirements ........ 4
Intended Use .................................. 5
Inverter Function............................. 8
Labels and Markings on
the Inverter ..................................... 9
Connections on the Inverter ......... 10
User Interface ...............................11
Unpacking..................................... 12
Mounting the Inverter.................... 14
AC- and DC-Connection............... 17
Starting the Inverter...................... 21
Commissioning............................. 22
Inverter Conguration................... 24
Opening the Inverter..................... 25
SD Card / Digital Input /
Digital Output................................ 26
Technical Data.............................. 30
Table of Contents
Indice
EN
IT
Informazioni sulle presenti
istruzioni per l’installazione............. 2
Simboli di sicurezza........................ 3
Avvertenze generali di sicurezza.... 4
Uso conforme ................................. 5
Funzionamento............................... 8
Avvertenze e simboli sull’inverter ... 9
Collegamenti................................. 10
Interfaccia utente ......................... 11
Disimballaggio .............................. 12
Montaggio dell’inverter ................. 14
Collegamento AC e DC ................ 17
Avvio dell’inverter ......................... 21
Messa in funzione......................... 23
Congurazione ............................. 24
Come aprire l’inverter ................... 25
Scheda SD / Ingresso digitale /
Uscita digitale ............................... 26
Dati tecnici.................................... 31
1
2

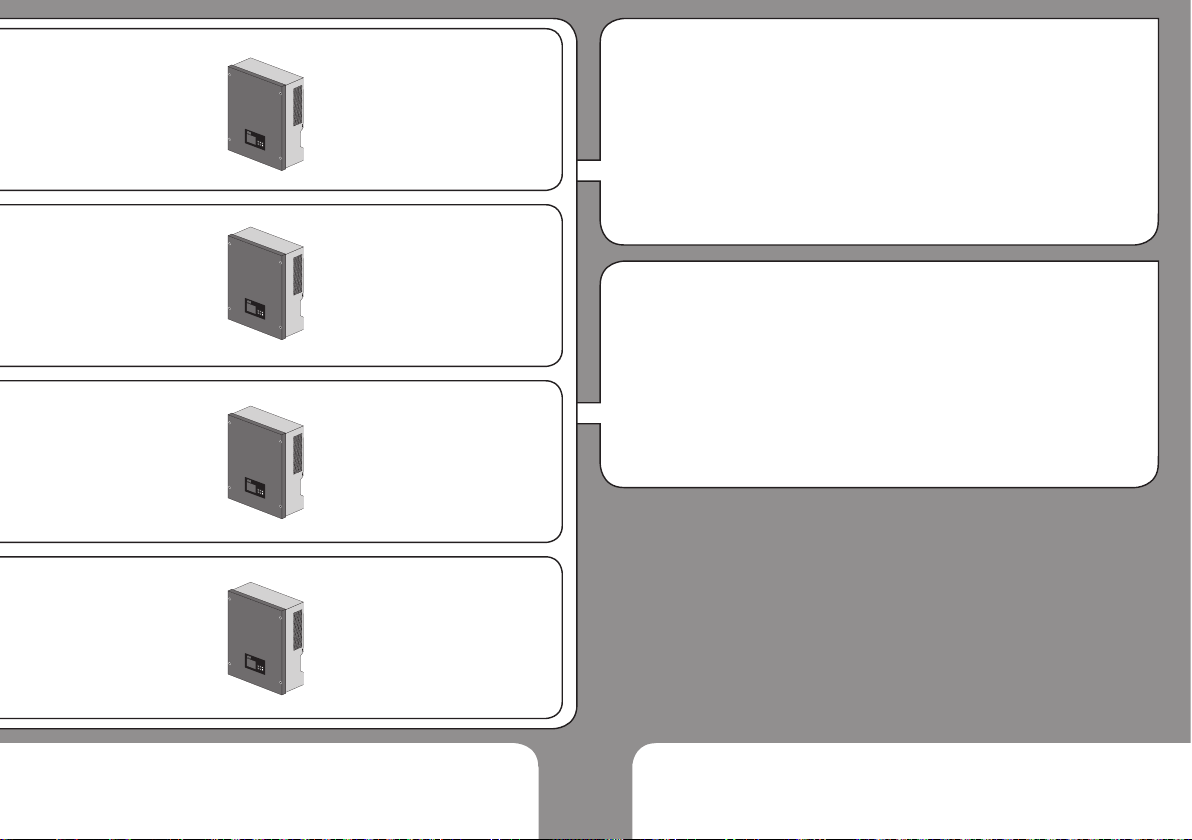

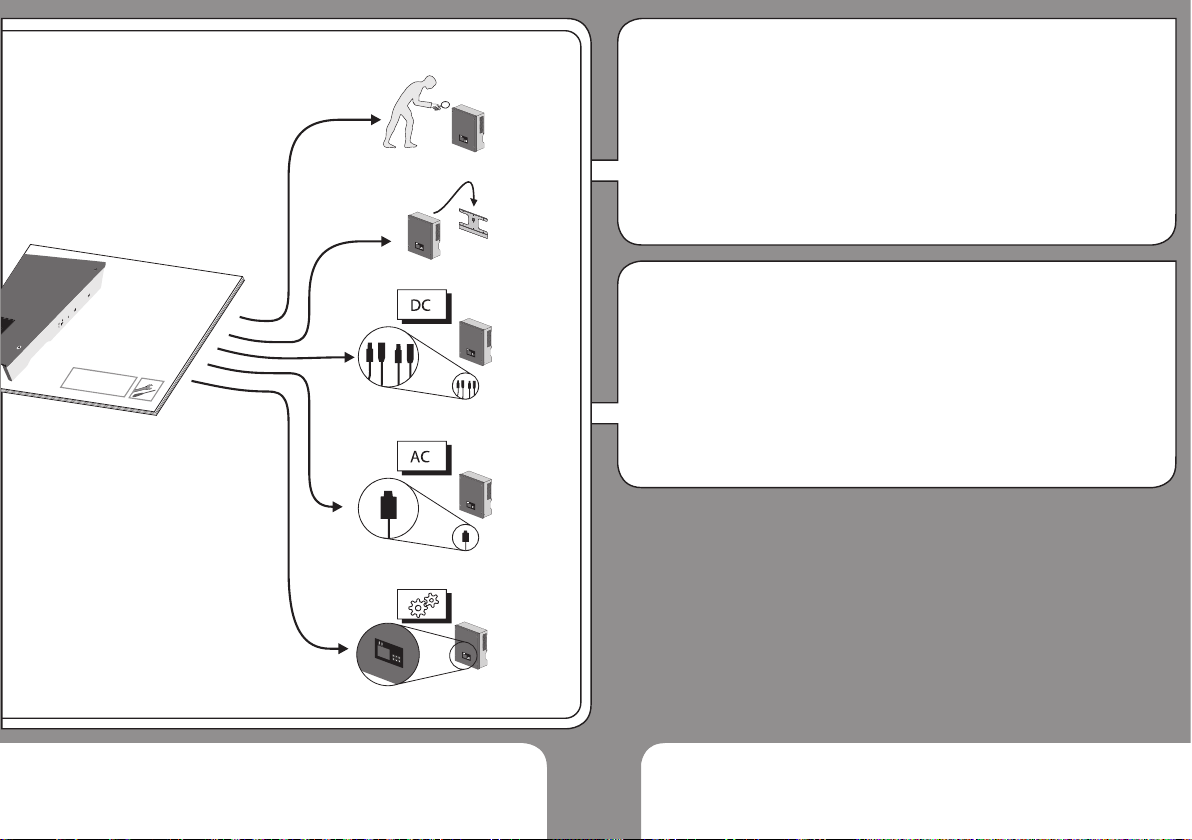

This installation guide describes the
safe installation of the inverters listed
on the left.
Target group:
Qualied technicians
Terms:
Installer Qualied technician
in charge of the
installation
Supplier Company the product
was purchased from
Inverter PV-inverter described
in this installation guide
About this Installation Guide
PSI-5500TL
Max. DC-Power 5750 W
Max. AC-Power 5500 W
EN
PSI-7000TL
Max. DC-Power 7400 W
Max. AC-Power 7000 W
PSI-8500TL
Max. DC-Power 8900 W
Max. AC-Power 8500 W
PSI-10000TL
Max. DC-Power 10500 W
Max. AC-Power 10000 W
Le presenti istruzioni per
l’installazione descrivono
l’installazione sicura degli inverter
elencati a sinistra.
Destinatari:
Tecnici qualicati
Termini:
Installatore Tecnico qualicato che
esegue l’installazione.
Fornitore Azienda da cui è stato
acquistato il prodotto.
Inverter Inverter fotovoltaico
descritto nelle
presenti istruzioni per
l’installazione.
Informazioni IT
3
1
2

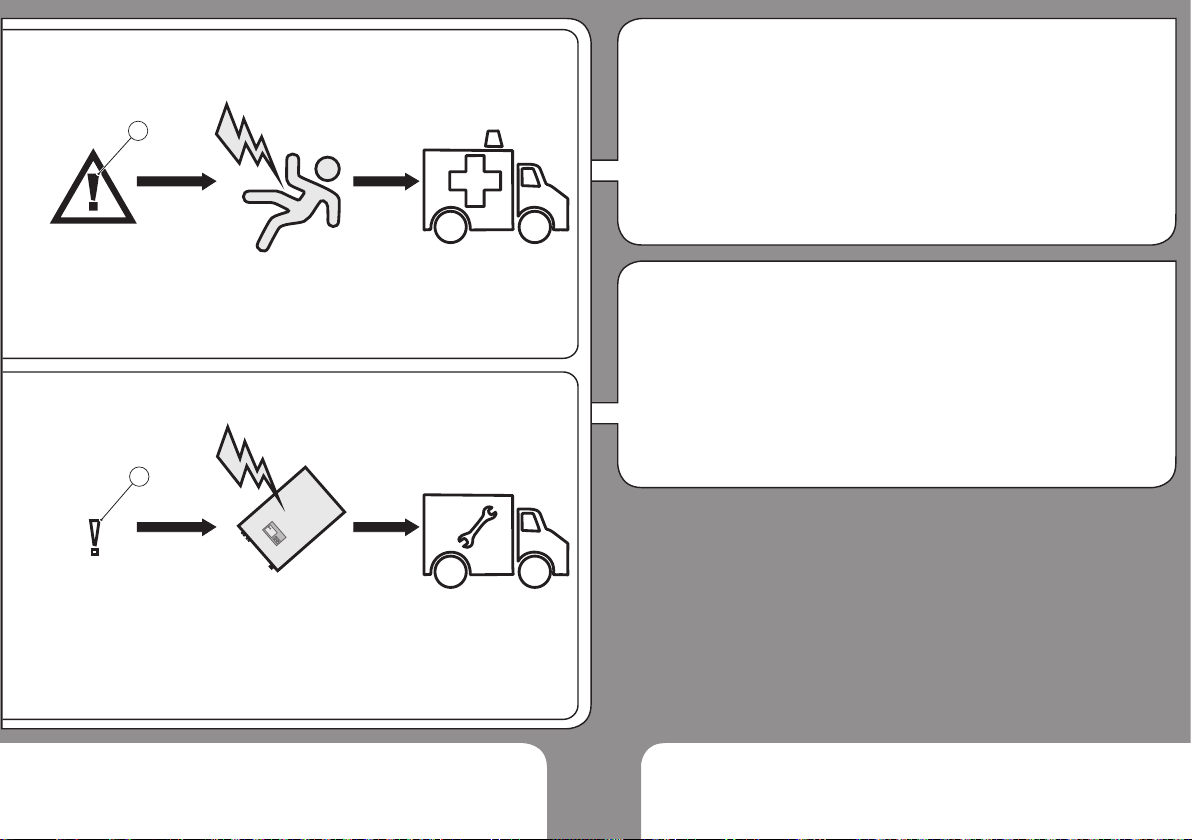

Life threatening voltages are
processed inside the inverter.
Hazardous situations that can lead to
death or serious injuries are indicated
with the “WARNING” symbol (1) on
the left.
Hazardous situations that can result in
damage of the inverter are indicated
with the “CAUTION” symbol (2) on the
left.
Countermeasures that must
be taken in order to avoid the
hazardous situation are indicated with
an arrow:
ΓThis is an example how to avoid a
hazardous situation.”
Safety Symbols
Nell’inverter sono presenti tensioni
mortali.
Situazioni pericolose che possono
causare morte o lesioni gravi
sono contrassegnate dal simbolo
“AVVERTENZA” (1) a sinistra.
Situazioni pericolose che possono
danneggiare l’inverter sono
contrassegnate dal simbolo
“CAUTELA” (2) a sinistra.
Contromisure per prevenire
la situazione pericolosa sono
indicate con una freccia:
ΓQuesto è un esempio di come
prevenire una situazione
pericolosa.”
Simboli di sicurezza
EN
IT
4

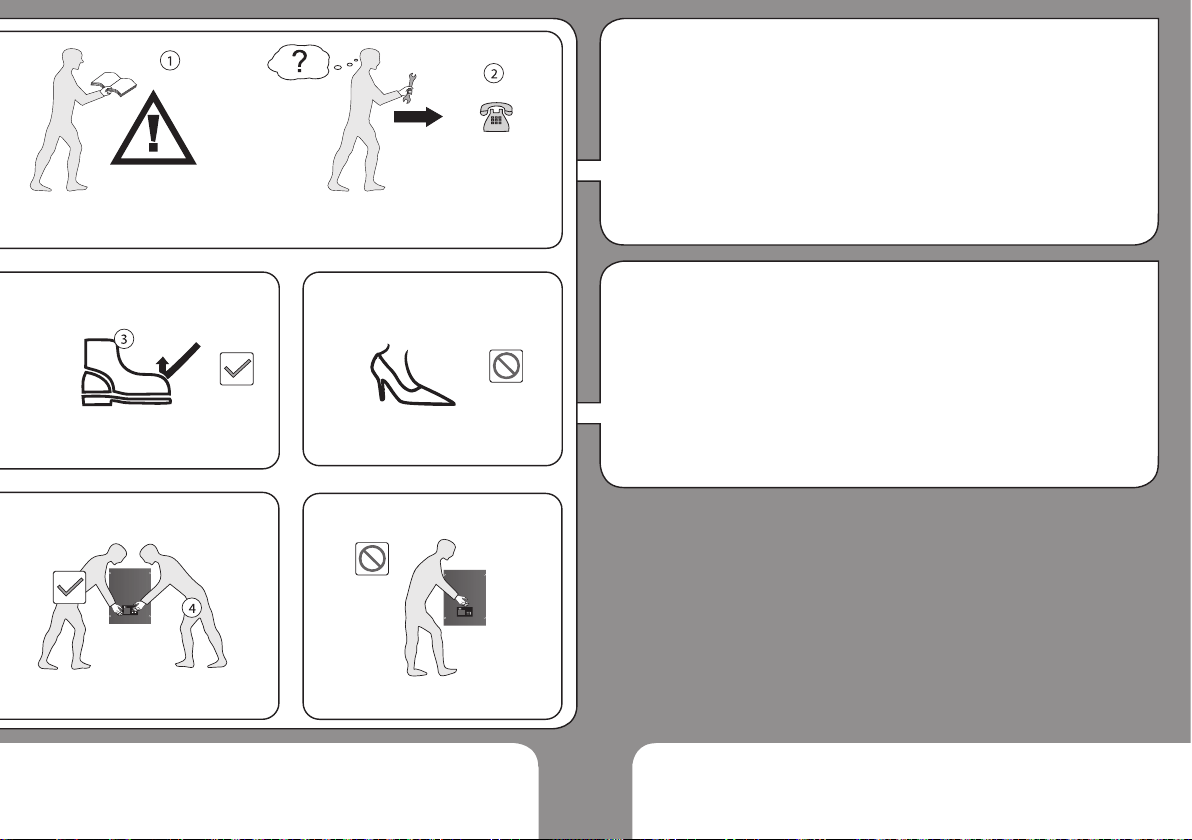

1. WARNING! Danger of electric
shock!
ÎRead Installation Guide
carefully. Follow all
instructions.
2. Contact your supplier when you
have questions.
3. Wear safety shoes when lifting
and transporting.
4. 2 people are required for
lifting and transporting.
WARNING! Danger of electric
shock and re!
ÎNever modify the inverter except
instructed otherwise by the
manufactured.
Keep this installation guide near the
inverter!
General Safety Requirements EN
1. AVVERTENZA! Pericolo dovuto
a scossa elettrica!
ÎLeggere attentamente le
istruzioni per l’installazione.
Seguire tutte le istruzioni.
2. Contattare il proprio fornitore in
caso di dubbi.
3. Indossare scarpe
antinfortunistiche se si sposta o si
trasporta il dispositivo.
4. Il sollevamento e il
trasporto del dispositivo
devono essere effettuati da 2
persone.
AVVERTENZA! Pericolo dovuto a
scossa elettrica e incendi!
ÎQualsiasi modica dell’inverter è
vietata salvo in caso di istruzioni
ricevute dal produttore.
Conservare le presenti istruzioni per
l’installazione vicino all’inverter.
Avvertenze di sicurezza fondamentali IT
5
The inverter (1) converts DC-power
from the PV-generator (2) to AC-
power. The AC-power is fed into the
grid (3). In case of a grid failure: The
inverter automatically disconnects
(4) from the grid. The inverter
automatically reconnects when the
grid is restored. The inverter can
only be used for DC-power from PV-
generators (5).
CAUTION! Risk of damaging
the inverter!
ÎDo not connect other DC-power
sources (6) such as wind power
systems, hydroelectric generators,
fuel cells or batteries.
Intended Use
L’inverter (1) trasforma la potenza
DC del generatore fotovoltaico (2)
in potenza AC. La potenza AC viene
immessa nella rete pubblica (3).
In caso di guasto di rete: L’inverter
si scollega (4) automaticamente
dalla rete. L’inverter si ricollega
automaticamente alla rete quando
essa viene ripristinata. L’inverter può
essere utilizzato solo per la potenza
DC dei generatori fotovoltaici (5).
CAUTELA! Pericolo di
danneggiamento dell’inverter!
ÎAltre fonti di potenza DC (6)
come ad es. centrali eoliche e
idroelettriche, celle a combustibile
o batterie non devono essere
collegate.
Utilizzo conforme
EN
IT
6

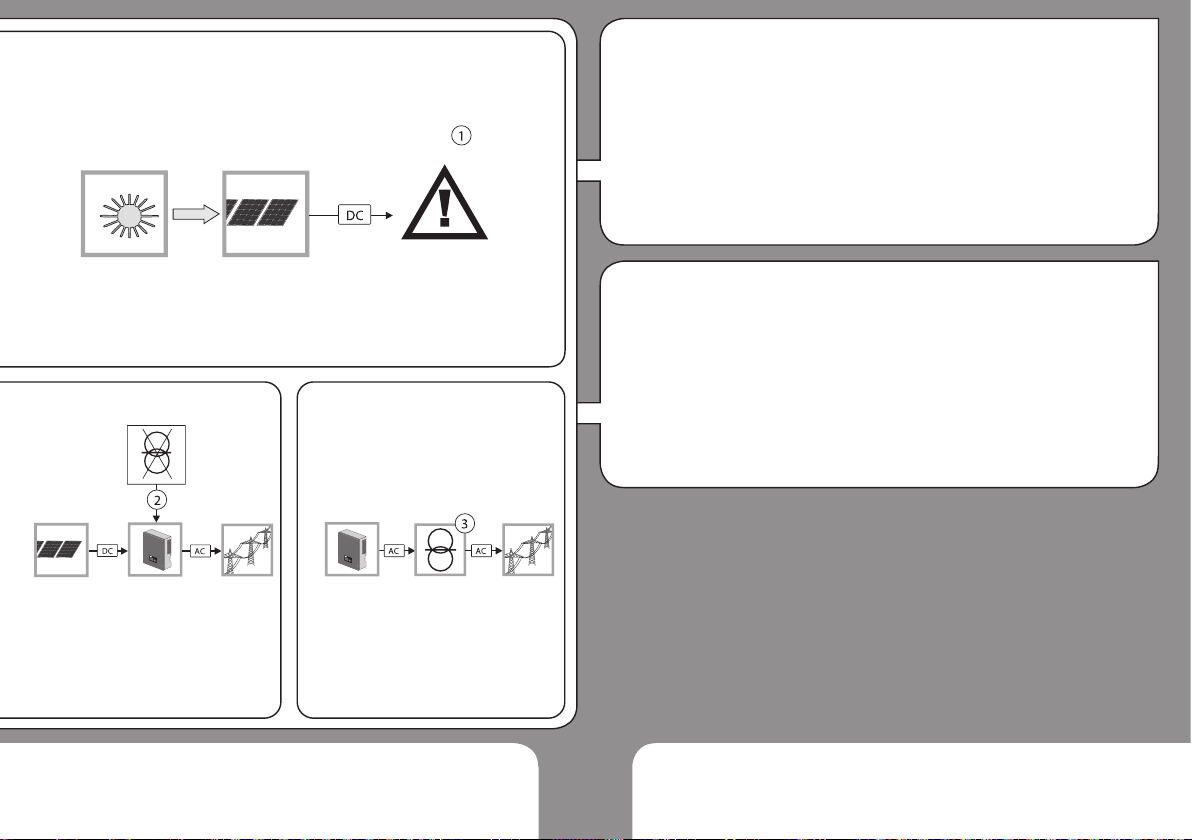

1. WARNING! Risk of electric
shock! The PV-panels emit a
dangerous DC-voltage when
exposed to sunlight.
2. The inverter is not
equipped with an internal
isolation transformer
3. Local regulations and standards
can require that an additional
isolation transformer. Contact
your utility operator if you have
questions.
Electrical Safety EN
1. AVVERTENZA! Pericolo di
scossa elettrica! I moduli
fotovoltaici generano tensione DC
pericolosa quando splende il sole.
2. L’inverter dispone di un
trasformatore di separazione.
3. Le disposizioni e le normative
in vigore possono prevedere
l’impiego di un trasformatore.
Chiedere al proprio gestore di rete.
Sicurezza elettrica IT
7

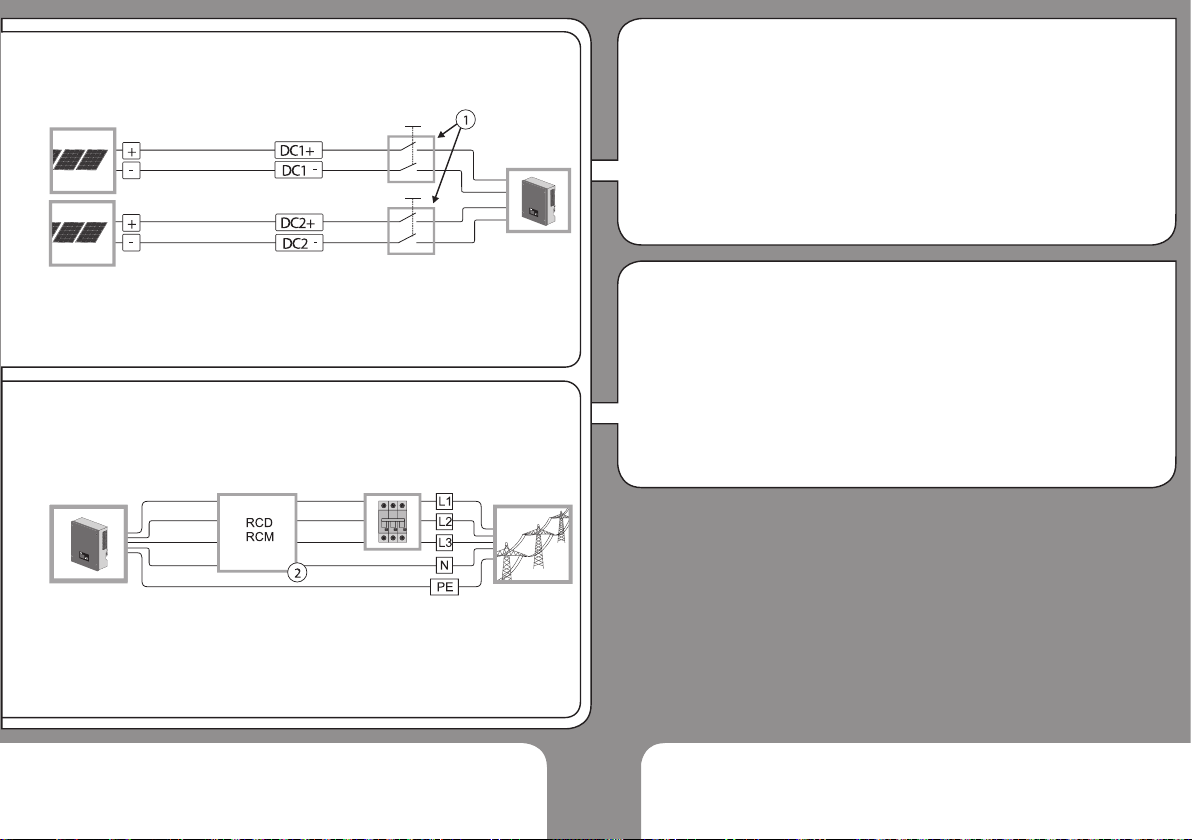

1. Local regulations and standards
can require that current-breakers
are installed on the DC-side.
Contact your utility operator if you
have questions.
2. The inverter is equipped
with an integrated RCMU
Type B (tested according to EN
62109-2 / IEC 60755). If local
regulations and standards require
an external RCD/RCM, a RCD/
RCM Type A is sufcient.
DC-Disconnect / RCD
1. Le disposizioni e le normative
in vigore possono prevedere
l’impiego di sezionatori dal lato DC.
Chiedere al proprio gestore di rete.
2. L’inverter è dotato di una RCMU
integrata del tipo B (certicata
secondo EN 62109-2 / IEC 60755).
Nel caso in cui le disposizioni
e le normative locali richiedano
l’installazione di un RCD/RCM
esterno, è sufciente un RCD/RCM
di tipo A.
Dispositivo di separazione DC / RCB
EN
IT
8
SD
5
DC2 -
DC2+
DC1+
DC1 -
L1
L2
L3
N
PE
6
7
8
9
4
3
2
1
10
11
1. DC-side surge voltage protection
2. DC-side insulation monitoring
3. DC-side disconnection switch
(optional)
4. Display, status LEDs, buttons
5. AC-side disconnection relay
6. Grid monitoring
7. AC-side surge voltage protection
8. Digital output port
9. Digital input port
10. Communication extension port
11. Residual Current Device (RCD)
Inverter Function EN
1. Protezione dalla sovratensione
lato DC
2. Monitoraggio dell’isolamento lato
DC
3. Sezionatore lato DC (opzionale)
4. Display, LED di stato, tasti
funzione
5. Sezionatore lato AC
6. Monitoraggio di rete
7. Protezione dalla sovratensione
lato AC
8. Uscita digitale
9. Ingresso digitale
10. Vano per comunicazione
opzionale
11. Misurazione corrente di guasto
(RCD)
Funzionamento dell’inverter IT
