PeakTech 2801 Manual de usuario

PeakTech

®2801 / 2802

Laser-Entfernungsmesser/

Laser-Distance Meter

Bedienungsanleitung/

Operation Manual

1. Sicherheitshinweise zum Betrieb des Gerätes

Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG

(elektromagnetische Kompatibilität) entsprechend der

Festlegung im Nachtrag 2004/22/EG (CE-Zeichen).

Verschmutzungsgrad 2.

Zur Betriebssicherheit des Gerätes und zur Vermeidung von

schweren Verletzungen sind nachfolgend aufgeführte

Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu

beachten.

Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,

sind von Ansprüchen jeglicher Art ausgeschlossen.

* Gerät in eingeschaltetem Zustand (Laserstrahl-Emission) mit

äußerster Vorsicht handhaben

* Laserstrahl niemals auf das Auge richten

* Laserstrahl nicht auf gasförmige Stoffe oder Gasbehälter

richten (Explosionsgefahr)

* Laserstrahl von reflektierenden Gegenständen fernhalten

(Verletzungsgefahr fürs Auge)

* Kontakt mit Laserstrahl vermeiden (Körper keiner Laser -

strahlemission aussetzen)

* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig

geschlossen ist.

* Gerät und Zubehör vor Inbetriebnahme auf eventuelle

Schäden überprüfen. Im Zweifelsfalle keine Messungen

vornehmen.

* Warnhinweise am Gerät unbedingt beachten.

* Gerät keinen extremen Temperaturen, direkter Sonnen-

einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen.

* Starke Erschütterung vermeiden.

-1-

* Gerät nicht in der Nähe starker magnetischer Felder

(Motoren, Transformatoren usw.) betreiben.

* Heiße Lötpistolen aus der unmittelbaren Nähe des

Gerätesfernhalten.

* Vor Aufnahme des Messbetriebes sollte das Gerät auf die

Umgebungstemperatur stabilisiert sein (wichtig beim

Transport von kalten in warme Räume und umgekehrt)

* Ersetzen Sie die Batterie, sobald das Batteriesymbol „BAT“

aufleuchtet. Mangelnde Batterieleistung kann unpräzise

Messergebnisse hervorrufen.

* Dieses Gerät ist ausschließlich für Innenanwendungen

geeignet.

* Sollten Sie das Gerät für einen längeren Zeitraum nicht

benutzen, entnehmen Sie die Batterie aus dem Batteriefach.

* Säubern Sie das Gehäuse regelmäßig mit einem feuchten

Stofftuch und einem milden Reinigungsmittel. Benutzen Sie

keine ätzenden Scheuermittel.

* Vermeiden Sie jegliche Nähe zu explosiven und

entflammbaren Stoffen.

* Öffnen des Gerätes und Wartungs –und Reparaturarbeiten

dürfen nur von qualifizierten Service-Technikern durchgeführt

werden.

* Gerät nicht mit der Vorderseite auf die Werkbank oder

Arbeitsfläche legen, um Beschädigung der Bedienelemente

zu vermeiden.

* Keine technischen Veränderungen am Gerät vornehmen.

* Deaktivieren Sie nicht die Sicherheitssysteme und entfernen

Sie keine erläuternden und warnenden Hinweisschilder.

* Vermeiden Sie unvorsichtiges oder unverantwortliches

Verhalten auf Gerüsten, beim Messen auf Leitern, beim

Messen in der Nähe von laufenden Maschinen oder

Maschinenteilen, oder in der Nähe von ungeschützten

Anlagen.

* Verwenden Sie das Gerät nur unter Beachtung dieser

Anleitung.

-2-

* Achten Sie auf adäquate Sicherheitsmaßnahmen am

Vermessungsstandort

* Vermeiden Sie unvorsichtiges Verhalten auf Gerüsten, beim

Messen auf Leitern, in der Nähe von laufenden Maschinen

oder Maschinenteilen oder in der Nähe von ungeschützten

Anlagen

* Zielen Sie nicht direkt in die Sonne

* - Messgeräte gehören nicht in Kinderhände –

Reinigung des Gerätes

Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur

handelsübliche Spülmittel verwenden. Beim Reinigen unbedingt

darauf achten, dass keine Flüssigkeit in das Innere des Gerätes

gelangt. Dies könnte zu einem Kurzschluss und zur Zerstörung

des Gerätes führen.

Laser-Klassifizierung

Dieses Gerät produziert einen sichtbaren Laserstrahl, der auf

der Vorderseite des Geräts austritt.

Produkte der Laser-Klasse 2

Blicken Sie nicht in den Laserstrahl und richten Sie den

Laserstrahl nicht unnötig auf andere Personen. Der Schutz der

Augen ist normalerweise durch Abwendungsreaktionen

einschließlich des Lidschlussreflexes gegeben.

-3-

2. Technische Merkmale

Dieser professionelle Laser-Entfernungsmesser wurde speziell

für Messungen entfernter und schwer zu erreichender Orte mit

hoher Genauigkeit entwickelt. Schnellwahltasten für Addition,

Subtraktion, Pythagoras, Flächen- und Volumenberechnung

ermöglichen eine schnelle und verlässliche Messung. Per

Testendruck können 99 erfasste Messwerte in den internen

Speicher abgelegt werden, um diese später wieder aufzurufen.

Zudem kann ein 90° Anschlagwinkel am unteren Ende des

Messgerätes ausgeklappt werden, um eine genaue Ausrichtung

auf den Messpunkt zu gewährleisten.

Eigenschaften

Flächen-, Volumenberechnung

Indirekte Messung mittels Pythagoras

Addition/Subtraktion

Dauermessung

Abstandsvorgabe

Min/Max Entfernungsverfolgung

Display-Beleuchtung und mehrzeilige Anzeige.

Akustisches Hinweissignal

Messungen in m (Meter); in (Inch) oder ft(Foot)

-4-

3. Technische Daten

Messreichweite: 0.05m bis 60m (P 2801)

0.05m bis 80m (P 2802)

Anzeige: mehrzeilige Multifunktionsanzeige

Grundgenauigkeit: +/- 2mm, typisch

Messeinheiten: m (Meter), in (Zoll), ft (Fuß)

Messwertspeicher: 99 Messwerte

Laser: Klasse 2

Laser Typ: 620 ~ 680 nm, < 1mW

autom. Abschaltung Laser: ca. 20 Sek.

autom. Abschaltung Gerät: ca. 150 Sek.

Lager Temperatur: - 20°C … 60°C

< 80% Luftfeuchtigkeit

Betriebstemperatur: 0°C … 40°C

< 85% Luftfeuchtigkeit

Batterielebensdauer: ca. 8000 Messungen

Spannungsversorgung: 2 x 1,5 V (AAA) Batterien

Abmessungen (BxHxT): 54 x 118 x 27mm

Gewicht: ca. 135g

-5-

4. Bedienelemente

1) Linse für Laser (an der Geräteoberseite)

2) Multifunktionsanzeige

3) Tastenfeld

4) Gummierte Grifffläche

5) Wasserwaage

6) 90° Anschlagwinkel

-6-

4.1 Anzeigesymbole

1. Laser eingeschaltet

2. Referenzpunkt oben / unten

3. Maximum

4. Fläche, Volumen und Pythagoras

5. Minimum

6. Fortlaufende Messung

7. Hauptanzeige

8. Speicherplatz

9. Abstandsvorgabe

10. Batteriezustand

11. Nebenanzeige

12. Messeinheit

-7-

10.

11.

12.

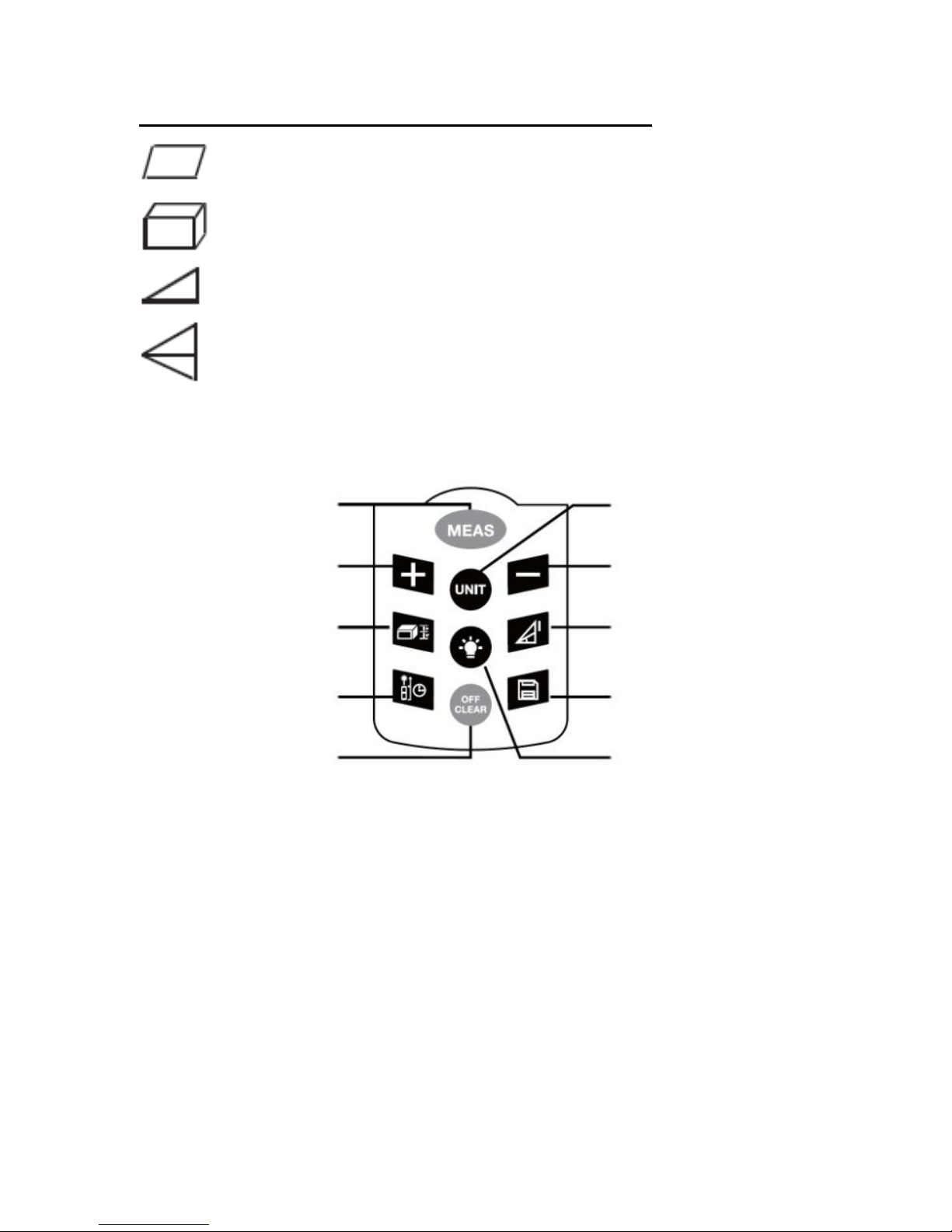

4.2. Flächen, Volumen & Pythagoras Messung

Flächenmessung

Volumenmessung

Indirekte Messung

Indirekte (zweite) Messung

5. Tastenfeld

1. Ein / Mess-Taste

2. Plus (+)-Taste

3. Taste für Fläche / Volumen

4. Referenzpunkt / Zeitverzögerte Messung

5. Aus / Löschen-Taste

6. Einheiten umschalten

7. Minus (-)-Taste

8. Pythagoras Messung

9. Speicher-Taste

10. Beleuchtungs-Taste

-8-

10.

6. Erster Betrieb und Einstellungen

6.1 Ein- und Ausschalten

Mit der “EIN-/MEAS”-Taste (1) schalten Sie das Instrument und

den Laser ein.

Wenn Sie die “Aus/Clear”-Taste (5) 2 Sek. gedrückt halten,

schaltet sich das Gerät aus.

Das Instrument schaltet sich automatisch aus, wenn es 150

Sekunden lang nicht benutzt wurde.

6.2 Lösch-Taste

Die letzte Aktion wird rückgängig gemacht bzw. die angezeigten

Daten werden gelöscht. Wenn Sie im Modus

„Messwertspeicher“ die „Aus/Clear”-Taste (5) drücken, wird der

gespeicherte Wert gelöscht.

-9-
