PCE Instruments PCE-TG 300-P5EE Manual de usuario

PCE-TG 300 Materialstärkenmessgerät | Material Thickness Gauge

Bedienungsanleitung

User Manual

User manuals in various languages (français,

italiano, español, português, nederlands, türk, polski,

русский, 中文) can be found by using our

product search on: www.pce-instruments.com

Letzte Änderung / last change: 31 January 2023

v1.1

Deutsch

English



© PCE Instruments


Deutsch
Inhaltsverzeichnis
1Sicherheitsinformationen..................................................................... 1
2Spezifikationen...................................................................................... 2
2.1 Technische Spezifikationen ..............................................................................................2
2.2 Lieferumfang.....................................................................................................................3
2.3 Optionales Zubehör..........................................................................................................3
3Systembeschreibung............................................................................ 4
3.1 Messgerät.........................................................................................................................4
3.2 Anschlüsse/Sensor...........................................................................................................4
3.3 Display (Hauptbildschirm).................................................................................................5
3.4 Funktionstasten................................................................................................................6
4Vorbereitung.......................................................................................... 7
4.1 Stromversorgung..............................................................................................................7
4.2 Inbetriebnahme.................................................................................................................7
5Betrieb.................................................................................................... 8
5.1 Einstellungen....................................................................................................................8
5.2 Kalibrierung ......................................................................................................................9
5.3 Messen...........................................................................................................................11
5.4 Weitere Funktionen.........................................................................................................11
6Schallgeschwindigkeit gängiger Werkstoffe ................................... 14
7Kontakt................................................................................................. 15
8Entsorgung.......................................................................................... 15



 © PCE Instruments


English
Contents
1Safety notes......................................................................................... 16
2Specifications......................................................................................17
2.1 Technical specifications..................................................................................................17
2.2 Optional accessories ......................................................................................................18
3System description.............................................................................19
3.1 Device ............................................................................................................................19
3.2 Interfaces/probe..............................................................................................................19
3.3 Display (main screen).....................................................................................................20
3.4 Function keys .................................................................................................................21
4Getting started.....................................................................................22
4.1 Power supply..................................................................................................................22
4.2 Initial operation...............................................................................................................22
5Operation ............................................................................................. 23
5.1 Settings ..........................................................................................................................23
5.2 Calibration......................................................................................................................24
5.3 Measurement..................................................................................................................26
5.4 Further functions.............................................................................................................26
6Sound velocity of common materials............................................... 29
7Contact................................................................................................. 30
8Disposal ............................................................................................... 30

Deutsch

1 Sicherheitsinformationen

Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum

ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes

Personal erfolgen. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung

entstehen, entbehren jeder Haftung.

•Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und

Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu

gefährlichen Situationen kommen.

•Verwenden Sie das Messgerät nur, wenn die Umgebungsbedingungen (Temperatur,

Luftfeuchte, …) innerhalb der in den Spezifikationen angegebenen Grenzwerte liegen.

Setzen Sie das Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung,

extremer Luftfeuchtigkeit, Nässe, starken Magnetfeldern, korrosiven Medien oder Staub

aus.

•Setzen Sie das Gerät keinen Stößen oder starken Vibrationen aus.

•Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland GmbH

vorgenommen werden.

•Benutzen Sie das Messgerät nie mit nassen Händen.

•Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden.

•Das Gerät sollte nur mit einem Tuch gereinigt werden. Verwenden Sie keine

Scheuermittel oder lösungsmittelhaltige Reinigungsmittel.

•Das Gerät darf nur mit dem von der PCE Deutschland GmbH angebotenen Zubehör oder

gleichwertigem Ersatz verwendet werden.

•Überprüfen Sie das Gehäuse des Messgerätes vor jedem Einsatz auf sichtbare

Beschädigungen. Sollte eine sichtbare Beschädigung auftreten, darf das Gerät nicht

eingesetzt werden.

•Das Messgerät darf nicht in einer explosionsfähigen Atmosphäre eingesetzt werden.

•Der in den Spezifikationen angegebene Messbereich darf unter keinen Umständen

überschritten werden.

•Wenn die Sicherheitshinweise nicht beachtet werden, kann es zur Beschädigung des

Gerätes und zu Verletzungen des Bedieners kommen.

Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung.

Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in

unseren Allgemeinen Geschäftsbedingungen finden.

Deutsch

2 Spezifikationen

2.1 Technische Spezifikationen

Spezifikationen des Messgeräts PCE-TG 300

Spezifikation

Erläuterung

Messbereich

P-E: Puls-Echo Modus 0,65 ~ 600 mm (Stahl)

E-E: Echo-Echo Modus 2,50 ~ 60 mm

Genauigkeit

±0,04 mm (<10 mm); ±0,4% H[mm] (>10 mm); H bezieht sich auf die

Materialstärke des Werkstücks

Auflösung

0,1 mm / 0,01 mm / 0,001 mm (einstellbar)

Messbare

Werkstoffe

Metalle, Kunststoffe, Keramik, Epoxidharz, Glas und alle homogenen

Werkstoffe

Arbeitsmodi

Puls-Echo Modus (Fehler- und Lunkererkennung)

Echo-Echo Modus (Ausblenden von Schichtdicken, z. B. Lacke)

Kalibrierung

Schallgeschwindigkeitskalibrierung, Nullpunktkalibrierung,

Zweipunktkalibrierung

View Modus

Normalmodus, Scanmodus, Differenzmodus

Einheiten

mm / inch

Daten-

übertragung

Drucken über Bluetooth

Datenübertragung über USB 2.0

Speicher

Nicht-flüchtiger Speicher mit 100 Datengruppen mit je 100

Datensätzen

Betriebsdauer

Dauerbetrieb 100 h

Automatischer Stand-by-Modus (einstellbar)

Automatischer Abschaltmodus (einstellbar)

Stromversorgung

4 x AA Batterie (DC) 1,5 V

Display

320 x 240 TFT LCD Farbdisplay mit Helligkeitseinstellung

Betriebstemperatur

0 …+50 °C

Lagertemperatur

-20 …+70 °C

Relative Feuchte

≤80% r. F. nicht kondensierend

Abmessungen

185 x 97 x 40 mm

Gewicht

375 g

Deutsch

Spezifikationen der wählbaren Sensoren

Modell

Frequenz

[Mhz]

[mm]

Messbereich

[mm]

Mindestdurch-

messer von

Rohren [mm]

Beschreibung

NO2

2,5

3 ~ 300

(Stahl)

3 ~ 40

(Gusseisen

HT200)

(nicht für

gebogene

Materialien

geeignet)

Für dämpfende /

streuende Werkstoffe

(Kunststoffe, Guss)

NO5

1 ~ 600

(Stahl)

Ø 20 x 3

Normale Messung

NO5 /

90°

1 ~ 600

(Stahl)

Ø 20 x 3

Normale Messung

NO7

0,65 ~ 200

(Stahl)

Ø 15 x 2

Für dünnwandige oder

stark gekrümmte Rohre

HT5

1 ~ 600

(Stahl)

Für hohe Temperaturen

(max. 300 °C)

P5EE

P-E: 2 ~ 600

E-E: 2,5 ~ 100

Ø 20 x 3

Normale Messung und

E-E Prüfung

2.2 Lieferumfang

1 x Materialstärkenmessgerät PCE-TG 300

1 x Sensor P5EE (5 MHz)

1 x 118 ml Koppelgel

1 x Instrumentenkoffer

1 x Bedienungsanleitung

4 x AA Batterien

2.3 Optionales Zubehör

Sensor NO2 (2,5 MHz)

Sensor NO5 / 90° (5 MHz)

Sensor NO5 (5 MHz)

Sensor NO7 (7 MHz)

Sensor HT5 (5 MHz)

Hochtemperaturkoppelgel

PC Software mit USB Kabel

Tragbarer Bluetooth-Drucker (Ladegerät, Handbuch)

Kalibrierzertifikat

Deutsch

3 Systembeschreibung

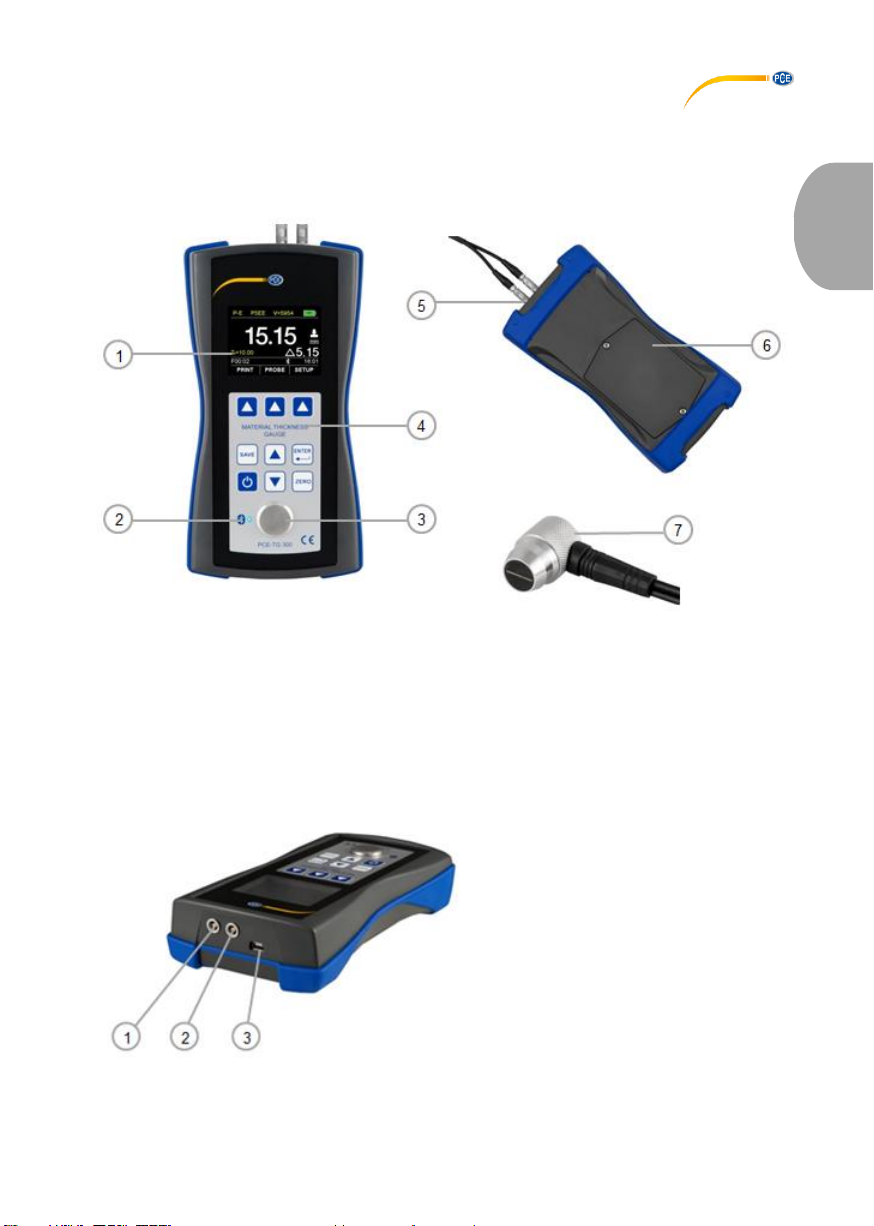

3.1 Messgerät

1. TFT LCD Farbdisplay 5. Sensorstecker (variabel einsteckbar)

2. Bluetooth LED 6. Batteriefach

3. Kalibrierscheibe 7. Sensor

4. Folientastatur

3.2 Anschlüsse/Sensor

1. Empfängerbuchse

2. Impulsgeberbuchse

3. USB 2.0 Anschluss

Deutsch

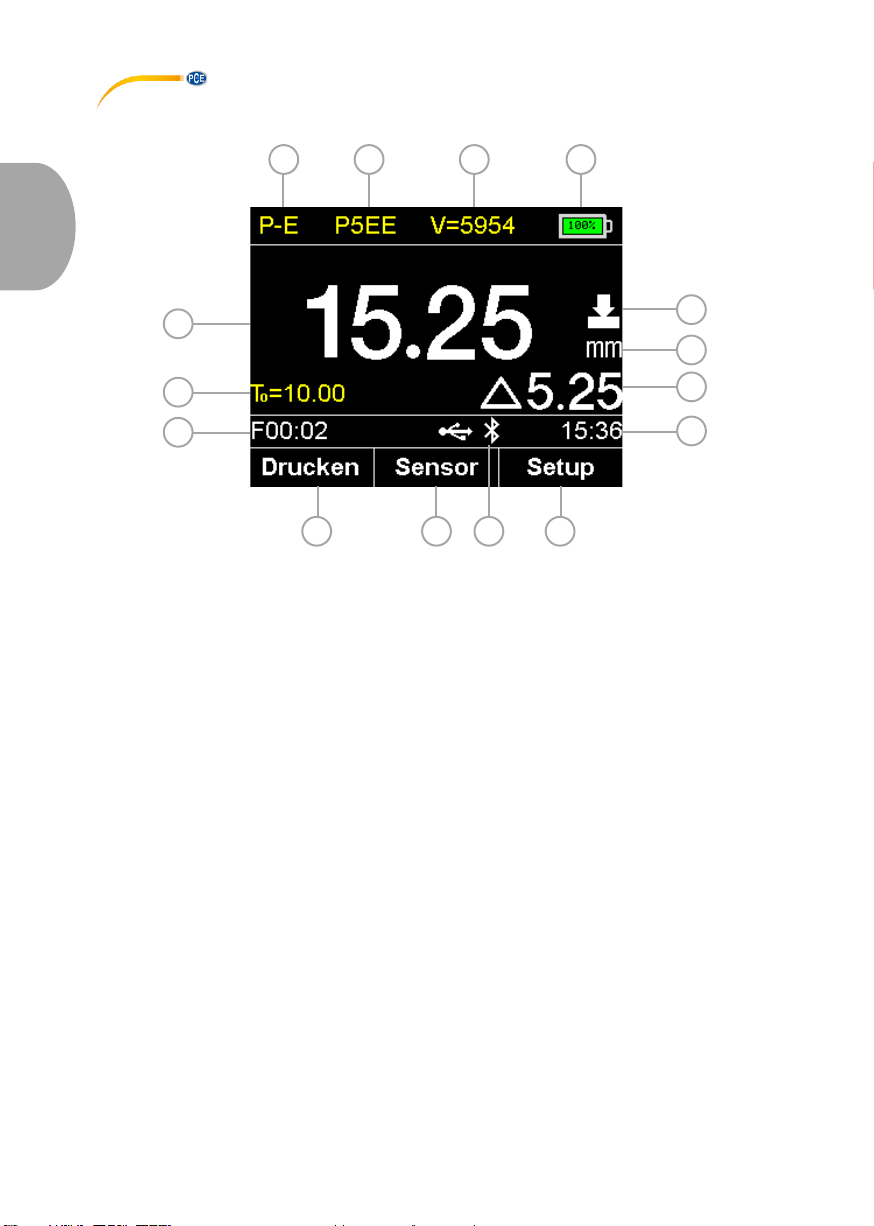

3.3 Display (Hauptbildschirm)

1. Modus: E-E (Echo-Echo Modus) oder P-E (Puls-Echo Modus)

2. Sensoranzeige

3. Schallgeschwindigkeit

4. Batteriezustand

5. Koppelstatus

6. Einheit

7. Differenzergebnis (nur im Differenzmodus)

8. Uhrzeit

9. Hauptmenü mit allgemeinen Einstellungen

10. USB und Bluetooth Kommunikationsstatus

11. Sensoreinstellung

12. Drucken

13. Name des Datensatzes der ausgewählten Datengruppe

14. Nenndicke des Werkstücks (im Differenzmodus)

15. Gemessene Materialstärke

Deutsch

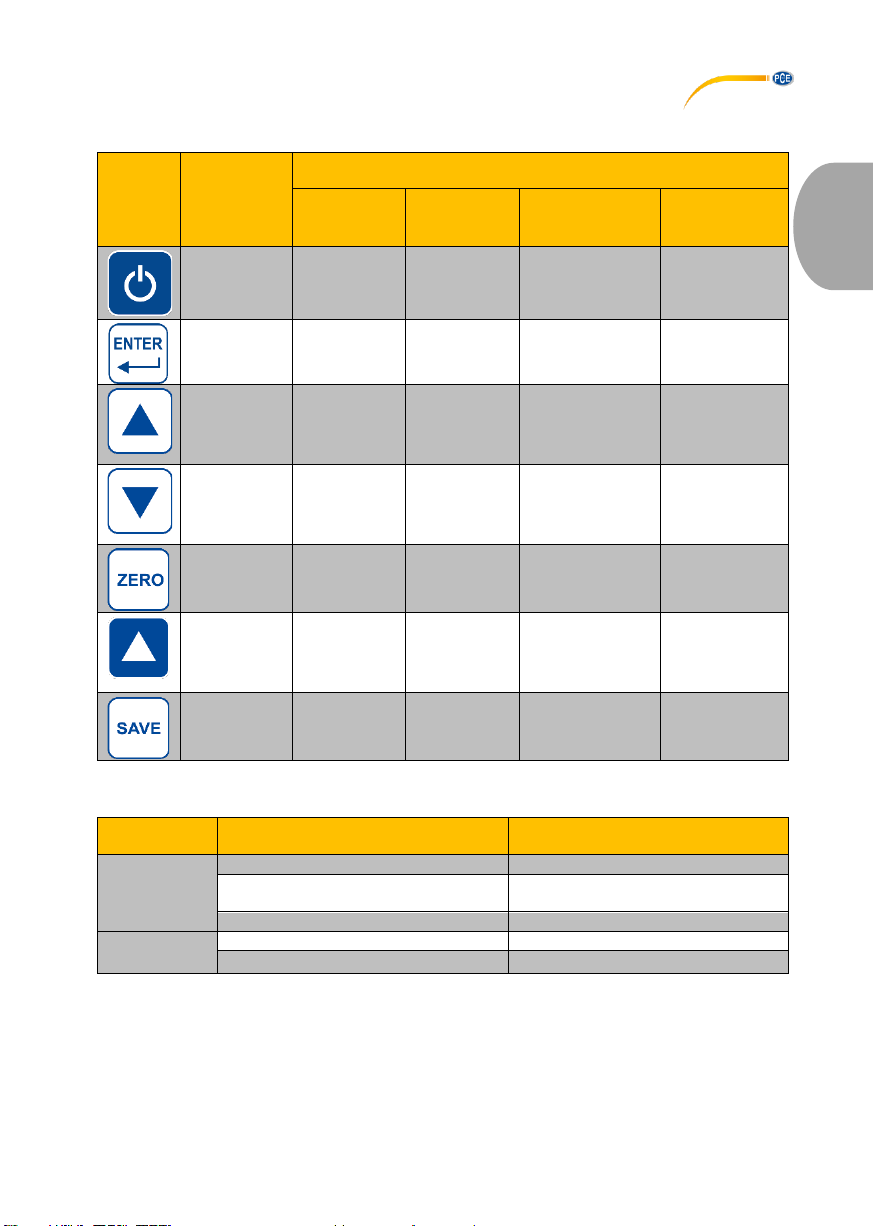

3.4 Funktionstasten

Folientasten

Taste

Bezeich-

nung

Funktionen

Messmodus

Menümodus

Schallgeschwin-

digkeiteinst.

Sensor-

auswahl

Ein/Aus

Aus (2 s)

Zurück

Aus (2 s)

Zurück

Aus (2 s)

Zurück

Aus (2 s)

Zurück

Enter

Hauptmenü

Eingabe

Auf

Kalibrierung

(Ein- o.

Zweipunkt)

Auf / Plus

Kalibrierung

(Ein- o.

Zweipunkt)

Ab / Minus

Null

Nullpunkt-

kalibrierung

Materialauswahl

Auswahl-

taste

F1/F2/F3

Jeweilige

Symbole auf

dem Display

Jeweilige

Symbole auf

dem Display

Jeweilige

Symbole auf

dem Display

Jeweilige

Symbole auf

dem Display

Sichern

Messwert

sichern

Bluetooth Kommunikationsstatus

Bluetooth

Modus

LED Status

Bluetooth Status

Master

Modus

Schnelles Blinken (150 ms)

Suchen und verbinden

5-mal schnelles Blinken und nach 2

Sekunden aus

Verbinden

Kontinuierliches Leuchten

Verbunden

Slave

Modus

Langsamens Blinken (800 ms)

Verbinden

Kontinuierliches Leuchten

Verbunden

Deutsch

4 Vorbereitung

4.1 Stromversorgung

Als Stromversorgung werden vier AA-Alkalibatterien benötigt. Das Batteriefach befindet sich auf der

Rückseite des Geräts und ist mit zwei Schrauben gesichert. Lösen Sie die Schrauben, heben Sie

die Abdeckung ab, legen Sie die Batterien wie gekennzeichnet ein und verschließen Sie das

Batteriefach wieder, indem Sie die Schrauben anziehen.

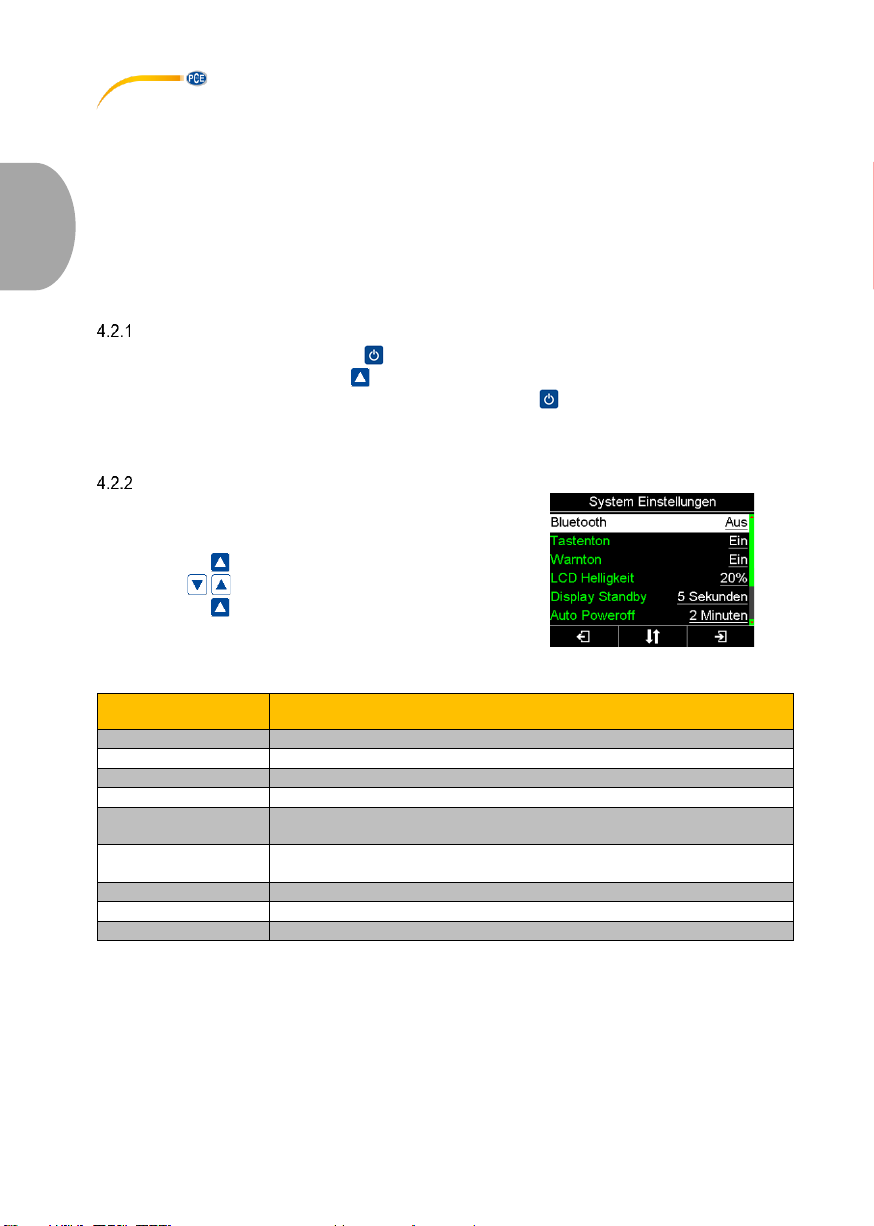

4.2 Inbetriebnahme

Starten des Instruments

Um das Gerät zu starten, drücken Sie , bis das Display reagiert. Während das Gerät die Software

lädt, kann die Sprache mit der F1 Taste eingestellt werden. Das Messgerät zeigt nach dem

Laden den Hauptbildschirm an. Zum Ausschalten halten Sie 2 Sekunden lang gedrückt. Das

Gerät speichertalle Einstellungen und lädt diese automatisch beim nächsten Starten. Auch bei einer

Batterieentnahme bleiben alle Einstellungen gespeichert.

System Einstellungen

Folgende Einstellungen sind im Untermenü „System

Einstellungen“ zu finden.

Pfad: → F3 Setup →Hauptmenü

→ System Einstellungen

→ F3 Bestätigen

Funktion

Erläuterung

Bluetooth

Aus / Slave Modus / Master Modus

Tastenton

Ein / Aus

Warnton

Ein / Aus

LCD Helligkeit

Einstellung der Helligkeit des Displays (0 … 100 %)

Display Standby

Einstellung der Verzögerungszeit

(5 s / 15 s / 30 s / 1 min / 2 min / Deaktivieren)

Auto Power Off

Einstellung der Abschaltverzögerungszeit

(2 min / 5 min / 10 min / Deaktivieren)

Einheit

mm / inch

Datum/ Uhrzeit

Einstellung des Datums und der Uhrzeit

Menüsprache

Deutsch / Englisch / Französisch / Spanisch / Italienisch

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento de medición de PCE Instruments

PCE Instruments

PCE Instruments PCE-CMM 8 Manual de usuario

PCE Instruments

PCE Instruments PCE-MSM 4 Manual de usuario

PCE Instruments

PCE Instruments PCE-DC1 Manual de usuario

PCE Instruments

PCE Instruments PCE-PHD 1 Manual de usuario

PCE Instruments

PCE Instruments PCE-AQD 50 Manual de usuario

PCE Instruments

PCE Instruments PCE-RVI 4 Manual de usuario

PCE Instruments

PCE Instruments PCE-MCM 10 Manual de usuario

PCE Instruments

PCE Instruments PCE-HDM 20 Manual de usuario

PCE Instruments

PCE Instruments PCE-CSM 3 Manual de usuario

PCE Instruments

PCE Instruments PCE-W3 Manual de usuario

PCE Instruments

PCE Instruments PCE-RCM 16 Manual de usuario

PCE Instruments

PCE Instruments PCE-CT 5000 Manual de usuario

PCE Instruments

PCE Instruments PCE-XXM 30 Manual de usuario

PCE Instruments

PCE Instruments PCE-TDS 100 H/HS Manual de usuario

PCE Instruments

PCE Instruments RH5 Manual de usuario

PCE Instruments

PCE Instruments PCE-HDM 5 Manual de usuario

PCE Instruments

PCE Instruments PCE-TG 250 Manual de usuario

PCE Instruments

PCE Instruments PCE-MFI 400 Manual de usuario

PCE Instruments

PCE Instruments PCE-DMM 20 Manual de usuario

PCE Instruments

PCE Instruments PCE-TDS 100 HS Manual de usuario

PCE Instruments

PCE Instruments PCE-AC 2000 Manual de usuario

PCE Instruments

PCE Instruments PCE-TG 300-NO2-ICA Manual de usuario

PCE Instruments

PCE Instruments PCE-IT55 Manual de usuario

PCE Instruments

PCE Instruments PCE-CSM 10 Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
