Panasonic AJ-YA93 Manual de usuario

Analog Interface Board

Operating Instructions

AJ- P

Model No. AJ-

Before operating this product, pleases read the

instructions carefully and save this manual for

future use.

ESPAÑOL ENGLISH

DEUTSCH

FRANÇAIS

ITALIANO

中

文

日

本

語

E-2

ENGLISH

E-1

Contents

Precautions ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥E-1

Model supported ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥E-1

Features ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥E-2

Installation in AJ-SD93 ‥‥‥‥‥‥‥‥‥‥‥‥‥E-2

Specifications ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥E-8

Precautions

• Do not touch or handle this product with wet hands.

• Do not drop this product or subject it to strong impact.

• Do not remodel this product.

Otherwise, malfunctioning or trouble may result.

Model supported

AJ-SD93 digital VTR

The AJ-YA93P is an analog interface board which

is specifically designed to be used with the AJ-

SD93 digital VTR.

As such, it cannot be used with any other VTR.

To install the board in the AJ-SD93, consult your

dealer.

CAUTION:

TO REDUCE THE RISK OF FIRE OR SHOCK

HAZARD, REFER MOUNTING OF THE OPTIONAL

INTERFACE BOARD TO AUTHORIZED SERVICE

PERSONNEL.

Features

The AJ-YA93P is an analog interface board which is

specifically designed to be used with the AJ-SD93.

When it is installed in the AJ-SD93, the board enables

composite and component video signals, analog audio

signals for four audio channels and time code signals

to be input and output.

Using its reference video input facility, it can also

output video signals which have been synchronized

with external video signals. Furthermore, it comes with

an RS-422 (9-pin) connector to enable the AJ-SD93 to

be controlled using an external controller, etc.

Installation in AJ-SD93

This product must be installed in the AJ-SD93 for use.

Follow the steps below for installation.

CAUTION:

These servicing instructions are for use by

qualified service personnel only. To reduce the

risk of fire or electric shock do not perform any

servicing other than that contained in the

operating instructions unless you are qualified to

do so.

1. Disconnect the power cord from the AJ-SD93.

E-4

ENGLISH

E-3

2. Loosen the two screws of the top panel, and remove

the top panel by sliding it toward the front panel.

4. Remove the optional panel by removing the four

screws used to secure it.

DVCPRO

/DV

AUDIO MON

VIDEO MON

(SUPER)

750

AUTO

OUT

VIDEO

VIDEO1 VIDEO2

AC IN

PBPR

VIDEO OUT

VIDEO

REF VIDEO IN TIME CODE REMOTE

SIGNAL

GND

AUDIO OUT

AUDIO IN

5. Attach the terminal board of the AJ-YA93P.

At the bottom of the terminal board is the area

where the connectors are connected. Hold it

firmly, and insert it securely.

3. Remove the board clamp by removing the two

screws used to hold it in place.

Optional panel

Top panel

Board clamp

Screws

Terminal

board

Align the holes in the

terminal board with the

projections of the unit.

Area where the

connectors are

connected

Hold the terminal

board firmly.

E-6

ENGLISH

E-5

7. Set the optional board.

8. Insert the optional board into slot [4] in the AJ-SD93

with the connector located to the side of the rear panel.

Take care not to pinch

the DV connector cable.

If this cable is sticking

out, put it back

between two boards.

Take steps to ensure

that the cable is not

caught or sandwiched

when screwing the

top panel back on.

The underlined item denotes the factory setting.

9. Attach the board clamp using the two screws.

Switch no. Purpose of setting

SW1 AUDIO INPUT IMPEDANCE SW

For setting the audio input impedance of

channels 1 and 2

HIGH/600 Ω

SW100 AUDIO INPUT IMPEDANCE SW

For setting the audio input impedance of

channels 3 and 4

HIGH/600 Ω

Slot [4]

connector

DV connector cable

SW1

SW100

Board clamp

6. Mount the terminal board using the four screws.

Terminal board

E-8

ENGLISH

E-7

Dimensions, weight :

Optional board : 165 (W) x 115 (H) x 15 (D) mm,

113 g

(6 1/2 x 4 17/32 x 19/32 inches,

0.25 lb)

Terminal board : 133 (W) x 123 (H) x 33 (D) mm,

370 g

(5 1/4 x 4 27/32 x 1 5/16 inches,

0.81 lb)

Analog video input :

BNC x 3 (used for both composite and component

signals)

Analog video output :

BNC x 3 (used for both composite and component

signals)

Analog audio input : XLR x 4

Analog audio output : XLR x 4

REF input :

BNC x 1; loop-through : BNC x 1

TC input : BNC x 1

TC output : BNC x 1

REMOTE connecto

r:RS-422A, D-sub 9-pin x 1

Specifications

(Refer to the Operating Instructions of the AJ-SD93

main unit as well.)

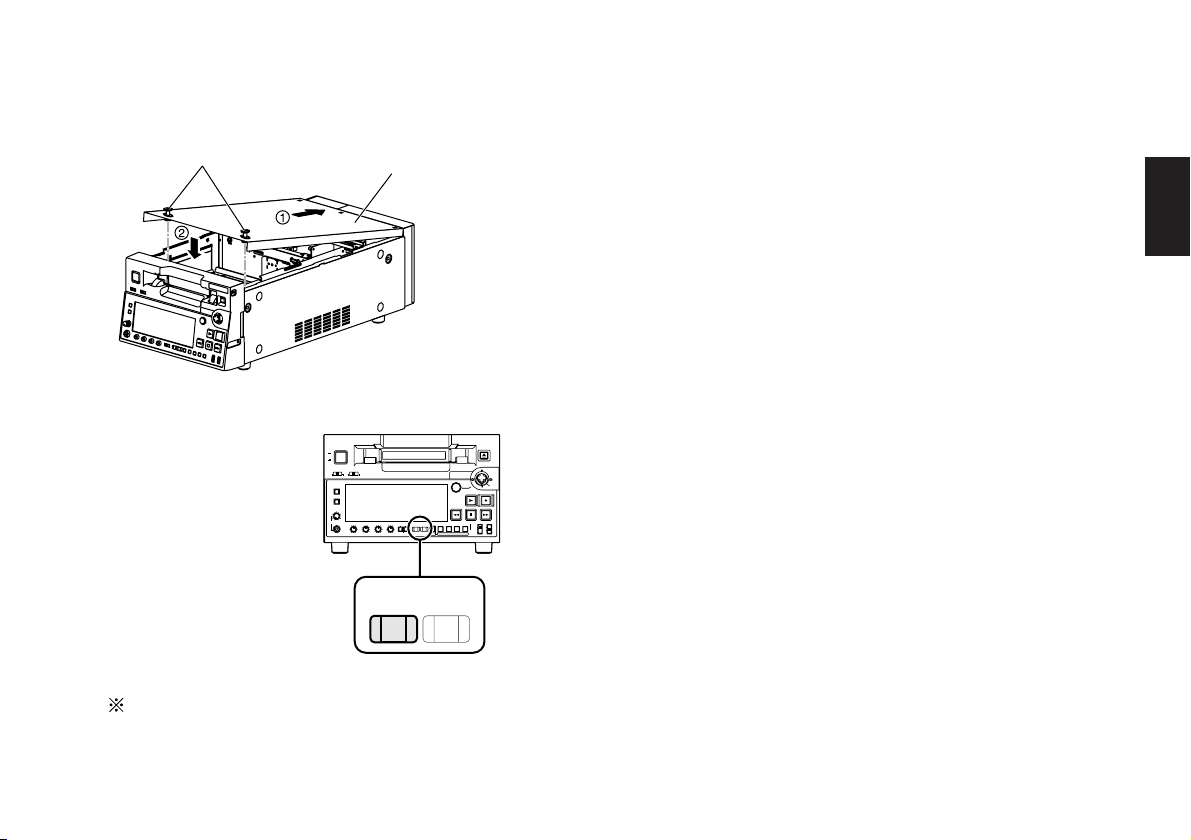

10. Slide the top panel toward the rear panel, and

attach it using the two screws.

11. Check the installation.

Turn on the power of the

AJ-SD93, and press the

INPUT SELECT VIDEO

button on the front panel.

If the board has been

installed properly, the

display will change from

[Y PB PR] (component

input) →[CMPST]

(composite input) by

pressing the button

several times.

If the [Y PB PR] and [CMPST] displays do not

appear, the board may not have been installed

properly. Install it again properly.

INPUT SELECT

VIDEO AUDIO

Digital Video Cassette Recorder AJ-

SUPER

OFF

TCG

REGEN

PRESET

EXT

INT

COUNTER

PF PF

3DIAG

PUSH

SHTL/SLOW

PRESET

METER

FULL/FINE

MONITOR SEL

RESET

REC PB

UNITY

INPUT SELECT

VIDEO AUDIO

CH 1 CH2 CH 3 CH 4

HEADPHONES

EJECT

POWER

REC INHIBITCONTROL

OFF

LOCAL REMOTE

RECPLAY

FFREW STOP

Top panel

Screws

D-2

DEUTSCH

D-1

Inhaltsverzeichnis

Vorsichtshinweise ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥D-1

Unterstütztes Modell ‥‥‥‥‥‥‥‥‥‥‥‥‥‥D-1

Merkmale ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥D-2

Installation im AJ-SD93 ‥‥‥‥‥‥‥‥‥‥‥‥‥D-2

Technische Daten ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥D-8

Vorsichtshinweise

•Vermeiden Sie eine Berührung oder Handhabung

dieses Produkts mit nassen Händen.

•Lassen Sie dieses Produkt nicht fallen, und schützen

Sie es vor starken Erschütterungen.

•Versuchen Sie auf keinen Fall, dieses Produkt zu

modifizieren oder nachzugestalten.

Anderenfalls besteht die Gefahr von Funktionsstörungen

und sonstigen Problemen.

Unterstütztes Modell

Digital-Videorecorder AJ-SD93

Beim Modell AJ-YA93P handelt es um eine

analoge Schnittstellenkarte, die speziell für den

Einbau in den Digital-Videorecorder AJ-SD93

ausgelegt ist.

Diese Karte kann daher nicht mit anderen

Videorecorder-Modellen verwendet werden.

Bitte konsultieren Sie Ihren Fachhändler zur

Installation dieser Karte im AJ-SD93.

VORSICHT:

UM BRAND- ODER STROMSCHLAGGEFAHR ZU

REDUZIEREN, ÜBERLASSEN SIE DEN EINBAU

DER GESONDERTEN SCHNITTSTELLENKARTE

QUALIFIZIERTEM WARTUNGSPERSONAL.

VORSICHT:

Diese Wartungsanleitung ist nur für qualifiziertes

Wartungspersonal vorgesehen. Um die Gefahr

eines elektrischen Schlags zu reduzieren, sollten

Sie keine anderen Wartungsarbeiten außer den in

der Bedienungsanleitung beschriebenen

durchführen, wenn Sie dazu nicht qualifiziert

sind.

Merkmale

Bei der AJ-YA93P handelt es sich um eine analoge

Schnittstellenkarte, die speziell auf die Installation im AJ-

SD93 hin konzipiert ist.

Nach Einbau dieser Karte in den AJ-SD93 können FBAS- und

Komponenten-Videosignale, analoge Audiosignale für vier

Audiokanäle sowie Timecodesignal e eingespeist und zugeleitet

werden.

Unter Verwendung des Referenz-Videosignaleingangs

kann die Karte zur Ausgabe von Videosignalen verwendet

werden, die mit externen Videosignalen synchronisiert

sind. Außerdem verfügt die Karte über eine 9-polige RS-

422-Schnittstelle, die eine Steuerung des AJ-SD93 über

ein externes Steuergerät usw. ermöglicht.

Installation im AJ-SD93

Dieses Produkt muss für den Gebrauch im AJ-SD93

installiert werden. Zur Installation gehen Sie wie

nachstehend beschrieben vor.

1. Trennen Sie das Netzkabel vom AJ-SD93 ab.

D-4

DEUTSCH

D-3

2. Lösen Sie die zwei Schrauben an der oberen

Abdeckung, und entfernen Sie die obere Abdeckung,

indem Sie sie in Richtung der Frontplatte schieben.

4. Entfernen Sie die Optionsabdeckung durch

Entfernen der vier Schrauben, mit denen sie

befestigt ist.

DVCPRO

/DV

AUDIO MON

VIDEO MON

(SUPER)

750

AUTO

OUT

VIDEO

VIDEO1 VIDEO2

AC IN

PBPR

VIDEO OUT

VIDEO

REF VIDEO IN TIME CODE REMOTE

SIGNAL

GND

AUDIO OUT

AUDIO IN

5. Befestigen Sie die Buchsenplatte des AJ-YA93P.

Der Bereich mit den Buchsen, an denen die

Anschlüsse hergestellt werden, befindet sich

an der Unterseite der Buchsenplatte. Halten

Sie die Karte sicher, und setzen Sie sie fest

ein.

3. Entfernen Sie die Kartenhalterung durch Entfernen

der zwei Schrauben, mit denen die Kartenhalterung

in Arbeitsstellung gesichert ist.

Optionsabdeckung

Obere Abdeckung

Kartenhalterung

Schrauben

Buchsen-

platte

Richten Sie die Löcher

in der Buchsenplatte auf

die Vorsprünge des

Gerätes aus.

Buchsenbereich

Die Buchsenplatte

sicher halten und fest

einsetzen.

D-6

DEUTSCH

D-5

7. Nehmen Sie die erforderlichen Einstellungen an der

Zusatzkarte vor.

Setzen Sie die Zusatzkarte in Steckplatz [4] des AJ-SD93 so ein,

dass sich der Steckverbinder auf der Seite der Rückverkleidung

befindet.

Achten Sie dabei darauf,

das Kabel des DV-

Steckverbinders nicht

einzuklemmen.

Falls dieses Kabel

herausragt, drücken Sie es

in den Freiraum zwischen

zwei Karten hinein. Sorgen

Sie dafür, dass das Kabel

beim Befestigen der oberen

Abdeckung nicht

eingeklemmt wird.

Die werkseitige Voreinstellung ist jeweils durch

Unterstreichung gekennzeichnet.

9. Befestigen Sie die Kartenhalterung mit den zwei

Schrauben.

Schalter-Nr. Einstellungszweck

SW1 AUDIO INPUT IMPEDANCE SW

Einstellung der Audio-Eingangsimpedanz

von Kanal 1 und 2

HIGH/600 Ω

SW100 AUDIO INPUT IMPEDANCE SW

Einstellung der Audio-Eingangsimpedanz

von Kanal 3 und 4

HIGH/600 Ω

Steckplatz [4]

Anschluss

DV-Steckverbinderkabel

SW1

SW100

Kartenhalterung

Befestigen Sie die Buchsenplatte mit den vier Schrauben.

Buchsenplatte

D-8

DEUTSCH

D-7

Abmessungen, Masse :

Zusatzkarte : 165 (B) x 115 (H) x 15 (T) mm, 113 g

Buchsenplatte : 133 (B) x 123 (H) x 33 (T) mm, 370 g

Analoger Videoeingang :

BNC-Buchse x 3 (für sowohl FBAS- als auch

Komponentensignale

vorgesehen)

Analoger Videoausgang :

BNC-Buchse x 3 (für sowohl FBAS- als auch

Komponentensignale

vorgesehen)

Analoger Audioeingang : XLR-Buchse x 4

Analoger Audioausgang : XLR-Buchse x 4

Referenzsignal-Eingang :

BNC -Buchse x 1; durchgeschleift: BNC-Buchse x 1

Timecode-Eingang : BNC-Buchse x 1

Timecode-Ausgang : BNC-Buchse x 1

REMOTE-Anschluss :

RS-422A, 9-polig D-SUB-Buchse x 1

Technische Daten

(Beachten Sie bitte auch die Bedienungsanleitung des

AJ-SD93.)

10. Schieben Sie die obere Abdeckung in Richtung

der Rückwand, und befestigen Sie sie dann mit

den zwei Schrauben.

11. Unterziehen Sie den Installationszustand einer

Sichtprüfung.

Schalten Sie den AJ-SD93

ein, und drücken Sie dann

die Taste INPUT SELECT

VIDEO an der Frontplatte.

Wenn die Karte einwandfrei

installiert worden ist,

wechselt die Anzeige im

Display von [Y PB PR]

(Komponentensignal-

Eingang) auf [CMPST]

(FBAS-Eingang), wenn die

Taste mehrmals betätigt

wird.

Falls die Anzeigen [Y PB PR] und [CMPST]

nicht erscheinen, wurde die Karte

möglicherweise nicht einwandfrei installiert. In

einem solchen Fall führen Sie die Installation

erneut von Anfang an aus.

INPUT SELECT

VIDEO AUDIO

Digital Video Cassette Recorder AJ-

SUPER

OFF

TCG

REGEN

PRESET

EXT

INT

COUNTER

PF PF

3DIAG

PUSH

SHTL/SLOW

PRESET

METER

FULL/FINE

MONITOR SEL

RESET

REC PB

UNITY

INPUT SELECT

VIDEO AUDIO

CH 1 CH2 CH 3 CH 4

HEADPHONES

EJECT

POWER

REC INHIBITCONTROL

OFF

LOCAL REMOTE

RECPLAY

FFREW STOP

Obere Abdeckung

Schrauben

F-2

FRANÇAIS

F-1

Table des mati

éres

Précautions ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥F-1

Modèle pris en charge ‥‥‥‥‥‥‥‥‥‥‥‥‥F-1

Caractéristiques ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥F-2

Installation dans le AJ-SD93‥‥‥‥‥‥‥‥‥‥‥F-2

Spécifications ‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥F-8

Précautions

•Ne pas toucher ni manipuler cet appareil avec les

mains mouillées.

•Éviter d’échapper cet appareil ou de lui faire subir un

choc violent.

•Ne pas modifier cet appareil.

Autrement, il y a risque de dysfonctionnement ou de

problème.

Modèle pris en charge

Magnétoscope numérique AJ-SD93

La AJ-YA93P est une

carte d’interface analogique

spécialement

conçue pour être utilisée avec le

magnétoscope numérique AJ-SD93.

Elle ne peut donc être utilisée sur aucun autre

magnétoscope.

Pour installer la carte dans le AJ-SD93, s’informer

auprès du revendeur.

ATTENTION :

POUR ÉVITER TOUT RISQUE DE FEU OU DE

CHOC ÉLECTRIQUE, CONFIER LE MONTAGE DE

LA CARTE

D’INTERFACE EN OPTION ÀUN TECHNICIEN

SPÉCIALISÉ.

ATTENTION :

Ces instructions d’entretien sont conçues

exclusivement àl’attention d’un personnel

d’entretien qualifié. Pour réduire tout risque de

feu ou de choc électrique, ne pas effectuer

d’autre entretien que celui qui est traitédans ces

instructions, àmoins d’être qualifiépour.

Caractéristiques

La AJ-YA93P est une carte d’interface analogique

spécialement conçue pour être utilisée avec le AJ-SD93.

Lorsqu’elle est installée dans le AJ-SD93, la carte

permet l’entrée et la sortie des signaux vidéo

composites et àcomposantes, des signaux audio

analogiques pour quatre canaux audio et des signaux

de code temporel.

Grâce àsa fonction d’entrée vidéo de référence, elle

peut également émettre des signaux vidéo

synchronisés sur des signaux vidéo externes. De plus,

elle est dotée d’un connecteur RS-422 (9 broches) qui

permet au AJ-SD93 d’être commandédepuis un

appareil de commande externe, etc.

Installation dans le AJ-SD93

Pour être utilisée, cette carte doit être installée dans le

AJ-SD93. Pour l’installer, suivre les étapes ci-dessous.

1. Débrancher le cordon d’alimentation du AJ-SD93.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Hardware de computadora de Panasonic

Panasonic

Panasonic MICROCOMPUTER MN103S Manual de instrucciones

Panasonic

Panasonic ET-MDNDP10C Manual de usuario

Panasonic

Panasonic CF-VEB471 Manual de usuario

Panasonic

Panasonic KXHGC200 - PCMCIA WIRELESS LAN Manual de usuario

Panasonic

Panasonic 2SC1473 Manual de usuario

Panasonic

Panasonic 2SA2021G Manual de usuario

Panasonic

Panasonic MTM86627 Manual de usuario

Panasonic

Panasonic FP2 Series Manual de usuario

Panasonic

Panasonic ET-MCYDV100 Manual de usuario

Panasonic

Panasonic Ramsa WU-SX05 Manual de usuario

Panasonic

Panasonic CF-BAL1024U Manual de usuario

Panasonic

Panasonic AV-HS04M5 Manual de usuario

Panasonic

Panasonic WJMPU955A - CENTRAL PROCESSING UNIT Manual de usuario

Panasonic

Panasonic 2SB1320A Manual de usuario

Panasonic

Panasonic PanaXSeries MN1030 Series Manual de usuario

Panasonic

Panasonic AJHDP2000 - 2K PROCESSOR Manual de usuario

Panasonic

Panasonic MICROCOMPUTER MN103S Instrucciones de instalación y funcionamiento

Panasonic

Panasonic DV0PM20105 Manual de usuario

Panasonic

Panasonic 2SA1738 Manual de usuario

Panasonic

Panasonic AV-HS04M7D Manual de usuario

Panasonic

Panasonic MICROCOMPUTER MN103S Manual de usuario

Panasonic

Panasonic 2SA1748 Manual de usuario

Panasonic

Panasonic 2SC4808G Manual de usuario

Panasonic

Panasonic MTM86628 Manual de usuario

Manuales populares de Hardware de computadora de otras marcas

EMC2

EMC2 VNX Series Manual del propietario

Mitsubishi Electric

Mitsubishi Electric Q81BD-J61BT11 Manual de usuario

Gigabyte

Gigabyte B660M DS3H AX DDR4 Manual de usuario

Raidon

Raidon iT2300 Manual de usuario

National Instruments

National Instruments PXI-8186 Manual de usuario

Hauppauge

Hauppauge WinTV-HVR-2250 Manual de usuario

Kontron

Kontron CP6002 Manual de usuario

Manhattan

Manhattan 702843 Manual de usuario

Aphex

Aphex 230 Manual de usuario

AMD

AMD Phenom II Manual operacional

Intel

Intel NUC 12 Pro Manual de usuario

dbx

dbx Zone Pro 1260 Manual de usuario

Galaxy

Galaxy GHDX2-2430S-24F4D Manual de usuario

Intel

Intel AXXRMFBU4 Manual de usuario

Kontron

Kontron DIMM-PC/MD Manual de usuario

ST X-NUCLEO-SAFEA1B Instrucciones de funcionamiento

STEINWAY LYNGDORF

STEINWAY LYNGDORF SP-1 Manual de usuario

Advantech

Advantech ASMB-935 Series Manual de usuario
