Oventrop 1022668 Manual de usuario

Armături + Sisteme Premium

Cod art. 1022668 racordare laterală

Cod art. 1022669 racordare în partea

OVENTROP GmbH & Co. KG

Paul-Oventrop-Straße 1

D-59939 Olsberg

Telefon +49 (0)2962 82-0

Telefax +49 (0)2962 82-400

E-Mail mail@oventrop.de

Internet www.oventrop.com

Informații despre persoanele noastre de

contact găsiți pe site-ul www.oventrop.com

Înainte de punerea în funcțiune, verificați buna funcționare a componentelor instalației, a

sistemului de comandă, a dispozitivelor de oprire de urgență și de siguranță! Citiți instruc-

țiunile de utilizare!

Cuprins

1. Informații generale . . . . . . . . . . . . . . . . . 2

1.1. Informații despre instrucțiunile de utilizare . . 2

1.2. Explicarea simbolurilor . . . . . . . . . . . . 2

1.3. Protecția drepturilor de autor . . . . . . . . . 2

2. Instrucțiuni de siguranță . . . . . . . . . . . . 2

3. Date tehnice . . . . . . . . . . . . . . . . . . . . .. .2

3.1. Dimensiuni . . . . . . . . . . . . . . . . . . . . . . 2

3.2. Performanțe . . . . . . . . . . . . . . . . . . . . . 2

4. Structură și funcție . . . . . . . . . . . . . . . . .3

4.1. Privire de ansamblu . . . . . . . . . . . . . . . 3

4.2. Descrierea funcționării . . . . . . . . . . . . . .3

5. Montaj . . . . . . . . . . . . . . . . . . . . . . . . . . .3

5.1. Conținutul livrat . . . . . . . . . . . . . . . . . . . 3

5.2. Montajul „Floorbox“. . . . . . . . . . . . . . . . 4

5.3. Umplerea . . . . . . . . . . . . . . . . . . . . . . . 4

5.4. Aerisirea . . . . . . . . . . . . . . . . . . . . . . . . 4

5.5. Proba de etanșeitate . . . . . . . . . . . . . . . 4

5.6. Montarea contoarelor de energie termică . . 4

6. Operarea . . . . . . . . . . . . . . . . . . . . . . . . 5

6.1. Reglarea ventilului de echilibrare . . . . . 5

6.2. Exemplu de calcul . . . . . . . . . . . . . . . . 5

7. Diagrame . . . . . . . . . . . . . . . . . . . . . . . . 6

„Floorbox“

Instrucțiuni de montaj și utilizare

inferioară

Instrucțiuni de montaj și utilizare

„Floorbox“

1. Informații generale

1.1. Informații despre instrucțiunile de

utilizare

Aceste instrucțiuni de utilizare se adresează

specialistului și servesc la instalarea corectă,

la punerea în funcțiune și la mentenanța armă-

turilor.

Înainte de începerea lucrului la armături, este

necesar ca instrucțiunile de utilizare să fie par-

curse în întregime și înțelese!

1.2. Explicarea simbolurilor

Instrucțiunile pentru siguranța persoanelor și a

instalației sunt marcate prin simboluri. Respecta-

rea lor este obligatorie pentru prevenirea acci-

dentelor, pagubelor materiale și a defecțiunilor.

Pericol!

Pericol iminent de accidentare sau moarte!

ATENȚIE!

Situație potențial periculoasă pentru pro-

dus, instalație sau mediul înconjurător!

NOTĂ!

Informații și indicații utile.

1.3. Protecția drepturilor de autor

Aceste instrucțiuni de instalare și utilizare, pre-

cum și textele, desenele și ilustrațiile prezenta-

te sunt protejate prin drepturi de autor.

2. Instrucțiuni de siguranță

Armăturile trebuie instalate de către un specia-

list, respectând normele și prevederile în vi-

goare. Producătorul nu își asumă răspunderea

pentru pagubele produse ca urmare a neres-

pectării acestor instrucțiuni.

AVERTISMENT! Pericol de arsuri!

Scurgerile de fluide fierbinți pot provoca

arsuri grave. Atingerea conductelor fier-

binți poate provoca de asemenea arsuri!

3. Date tehnice

3.1. Dimensiuni

Vezi fig. 3.1, fig. 3.2 și fig. 5.1

10 bar

1 bar

3.2. Performanțe

Presiune max. de funcționare:

Presiune diferențială max.:

Temperatură max. de funcționare: 100 °C

Valoare kvs: 6,6 m3/h (se va ține cont în plus

și de valoarea kv a ventilului de echilibrare „Hy-

cocon VTZ“, vezi punctele „6.1 Reglarea venti-

lului de echilibrare“ și „6.2 Exemplu de calcul“).

Fig. 3.1: Dimensiuni pentru racordarea laterală

Fig. 3.2: Dimensiuni pentru racordarea în par-

tea inferioară

☞

Cadru: 432

Dimensiuni de montaj: 400

100

Cadru: 365

Dimensiuni de montaj: 350

Cadru: 432

Dimensiuni de montaj: 400

105 110 70

Cadru: 365

Dimensiuni de montaj: 350

135

Instrucțiuni de montaj și utilizare

„Floorbox“

4. Structură și funcție

4.1. Privire de ansamblu

1. Robinet sferic

2. Robinet sferic cu racord pentru senzor de

temperatură

3. Ventil de echilibrare

4. Ventil de aerisire și golire

5. Filet F1 cu garnitură plată

6. Piesă de legătură pentru contor

Pe conducta de retur se pot instala contoare

de energie termică obișnuite din comerț, cu

carcase cu garnitură plată:

•cu lungimea de 110 mm și filet exterior

F ¾

•cu lungimea de 130 mm și filet exterior F1

Racordarea la „Floorbox“ se poate face lateral

sau în partea de jos.

5. Montaj

5.1. Conținutul livrat

Cod art.: 1022668

Racordare laterală (fig.: 4.1):

Pentru tur:

–robinet sferic cu racord pentru senzor de

temperatură M10 x 1, ventil de aerisire/go-

lire, cot pentru țeavă și element de racor-

dare (poz. 2).

Pentru retur:

–robinet sferic cu racord (poz. 1)

–piesă de legătură pentru contor cu reducții

(poz. 6)

–ventil de echilibrare „Hycocon VTZ“ cu ra-

cord cotit, ventil de aerisire/golire și ele-

ment de racordare (poz. 3)

–4 garnituri plate suplimentare pentru racor-

duri F 1 (poz. 5)

Cod art.: 1022669

Racordare în partea de jos (fig.: 4.2)

Pentru tur:

–robinet sferic cu racord pentru senzor de

temperatură M 10 x 1, ventil de aerisire/

golire, cot pentru țeavă și element de ra-

cordare (poz. 2)

Pentru retur:

–robinet sferic cu racord (poz. 1)

–piesă de legătură pentru contor cu reducții

(poz. 6)

–ventil de echilibrare „Hycocon VTZ“ cu ra-

cord cotit, ventil de aerisire/golire (poz. 3)

–țeavă cu element de racordare

–4 garnituri plate suplimentare pentru racor-

duri F 1 (poz. 5)

„Floorbox“ se livrează complet într-o

Fig. 4.1: Privire de ansamblu racordare laterală

Fig. 4.2: Privire de ansamblu racordare în par-

tea inferioară

4.2. Descrierea funcționării

„Floorbox“ servește la racordarea instalațiilor

de încălzire prin pardoseală cu temperatură a-

decvată pe conducta de tur dintr-o locuință.

„Floorbox“ se utilizează în combinație cu siste-

mul de reglare individuală a temperaturii ca-

merei „Unibox“. „Floorbox“ este o instalație

centrală pentru locuință ce îndeplinește funcții

de izolare, reglare, precum și de contorizare a

energiei termice.

☞

cutie pentru montaj încastrat. Racordurile tre-

buie strânse la instalare!

Instrucțiuni de montaj și utilizare

„Floorbox“

Imediat după recepția mărfii, verificați

dacă produsul nu a fost deteriorat în timpul

transportului.

Verificați capacele de protecție dacă sunt in-

tacte. Verificați ca interiorul ventilului să nu

conțină corpuri străine.

Dacă se constată pagube sau alte defecte,

acceptați marfa numai cu rezerve. Depuneți o

reclamație respectând termenele de depunere.

Nu îndepărtați capacele de protecție și alte e-

lemente de protecție la transport decât imediat

înainte de instalare.

5.2 Montajul „Floorbox“

5.4. Aerisirea

Aerisirea se poate face chiar și în timpul func-

ționării încălzirii cu ajutorul ventilelor de aerisi-

re și golire ale „Floorbox“, precum și ale „Uni-

box“-ului montat după acesta.

5.5. Proba de etanșeitate

Trebuie verificată etanșeitatea instalației. Re-

zultatul se va nota într-un proces-verbal.

5.6. Montarea contoarelor de energie

termică

Pe conducta de retur se pot instala contoare

de energie termică obișnuite din comerț, cu

carcase cu garnitură plată:

•cu lungimea de 110 mm și filet exterior

F ¾ sau

•

cu lungimea de 130 mm și filet exterior F 1

Înainte de instalare se închide complet venti-

lul de echilibrare de dinaintea și robinetul sfe-

ric de după piesa de legătură pentru contor.

Se deșurubează racordurile.

Suprafețele de etanșare trebuie curățate, iar

la îmbinare se vor utiliza garnituri plate noi.

Contorul de energie termică cu o lungime

constructivă de 130 mm și filet exterior F 1 se

montează direct între racorduri.

Dacă se utilizează un contor cu o carcasă de

110 mm lungime și un filet exterior F ¾, tre-

buie înșurubate mai întâi reducțiile pe carcasa

contorului, iar apoi contorul se montează între

racorduri.

Carcasa contorului de energie termică și piuli-

ța olandeză a racordului trebuie sigilate.

Robinetul sferic și ventilul de echilibrare tre-

buie deschise, instalația de încălzire trebuie

aerisită, iar etanșeitatea acesteia trebuie ve-

rificată înainte de punerea în funcțiune.

Prin montarea contorului de energie termică,

pierderea de presiune din instalație crește.

Presetarea ventilului de echilibrare „Hycocon

VTZ“ trebuie mărită astfel încât să se obțină

condițiile inițiale stabilite prin proiect.

Fig. 5.1: Adâncimea de montaj „Floorbox“

După instalarea „Floorbox“ urmează pozarea

conductei de tur din încăpere în încăpere. Cir-

cuitele de încălzire prin pardoseală se racor-

dează la ramificațiile conductei de tur (vezi fig.

5.2).

5.3. Umplerea

Umpleți și spălați instalația de încălzire, iar

dacă există pericol de îngheț, adăugați lichid

antigel.

130 x F 1

110 x F 3/4

46 T1

110 35

☞

La instalare trebuie ținut cont de adân-

cimea de montaj a contorului de energie

termică!

Adâncimea de montaj a „Floorbox“ este deter-

minată de dimensiunea contorului de energie

termică prevăzut, rezultând adâncimea T1. Ca-

drul se trage înspre exterior până la adânci-

mea de montaj calculată.

Instrucțiuni de montaj și utilizare

„Floorbox“

6. Operarea

6.1. Reglarea ventilului de echilibrare

Coloanele instalației de încălzire trebuie echi-

librate între ele în conformitate cu VOB C/DIN

18380. Acest lucru asigură alimentarea cu căl-

dură a tuturor consumatorilor din instalație

conform proiectului.

La „Floorbox“, echilibrarea hidraulică se reali-

zează cu ajutorul ventilului de echilibrare „Hy-

cocon VTZ“.

Presetarea se poate determina cu ajutorul

software-ului Oventrop pentru calcularea in-

stalației de țevi. Reglarea valorii rezultate se

face conform instrucțiunilor ventilului de echili-

brare.

În cazul calculului manual al instalației, trebuie

ținut cont de valoarea kvs de 6,6 m3/h pentru

„Floorbox“ (diagrama 7.1). Pierderea de presi-

une de la ventilul de echilibrare trebuie de a-

semenea inclusă în calcul.

Trebuie calculată presiunea diferențială care

trebuie compensată la ventilul de echilibrare

„Hycocon VTZ“. Cu ajutorul debitului masic

cunoscut din proiect se poate citi presetarea

din diagrama 7.2.

Dacă se utilizează unealta de umplere

☞

Fig. 5.2: Exemplu de schemă de montaj cu racord lateral

Date: „Floorbox“

cu racordare

laterală

„Floorbox“ cu

racordare latera-

lă și contor de

energie termică

Nr. circ. de încăl-

zire în pardoseală

4 4

Debit masic 280 kg/h 280 kg/h

Pierdere de pre-

siune, inclusiv

pe coloanele

montante

180 mbar 180 mbar

Presiunea pompei

490 mbar la 880 kg/h

și golire (Cod art. 1061791) sau ștuțurile de

măsurare (Cod art. 1061799), ventilul de echi-

librare „Hycocon VTZ“ se rotește spre înainte

cu 90°.

6.2. Exemplu de calcul

Încălzire prin pardoseală Încălzire prin pardoseală

„Unibox E BV“

Tur

Retur

„Unibox E BV“

Instrucțiuni de montaj și utilizare

„Floorbox“

7. Diagrame

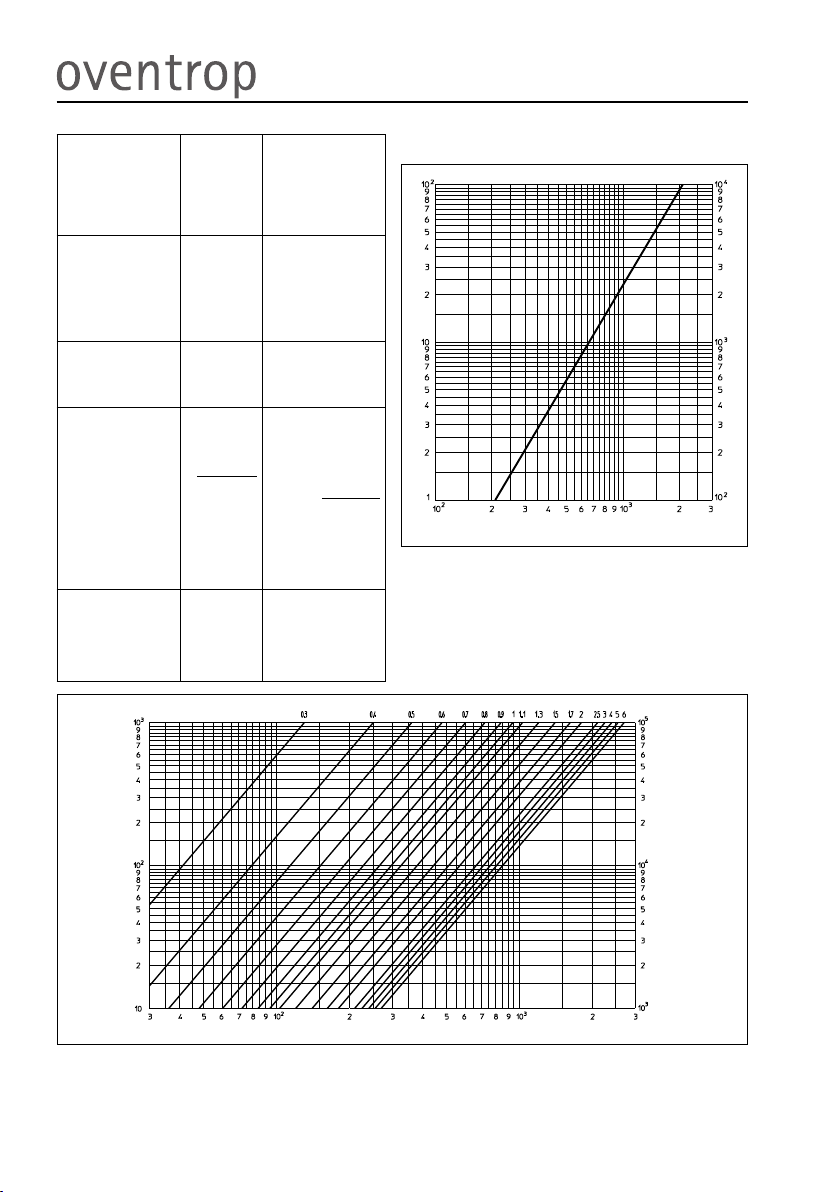

Fig. 7.1: Pierdere de presiune „Floorbox“

Diagrama 7.2: Pierdere de presiune ventil de echilibrare „Hycocon VTZ“ DN 20

Calcul: „Floorbox“

cu racor-

dare late-

rală

„Floorbox“ cu

racordare late-

rală și contor de

energie termică

Pierdere de pre-

siune „Floorbox“

cu racordare

laterală

(diagrama 7.1)

2 mbar 2 mbar

Pierdere de presiune

contor de energie

termică (exemplu)

–– 125 mbar

Presiunea

pompei minus

pierderile de

presiune

Trebuie compen-

sată cu ajutorul

ventilului de

echilibrare

490 mbar

– 180 mbar

– 2 mbar

308 mbar

490 mbar

– 180 mbar

– 125 mbar

– 2 mbar

183 mbar

Presetarea nece-

sară la ventilul de

echilibrare

(diagrama 7.2)

0,7 0,8

Pierdere de presiune Δp [mbar]

Pierdere de presiune Δp [Pascal]

Debit masic qm [kg/h]

Pierdere de presiune Δp [mbar]

Pierdere de presiune Δp [Pascal]

Debit masic qm [kg/h]

Presetare

Drepturile rezervate asupra modificărilor.

102266881 01/2016

Valves, controls + systems

Item no. 1022668 lateral connection

Item no. 1022669 lower connection

Before initial operation, please examine condition and function of system components, control,

emergency tripping and safety devices and check them for damages!

Operating instructions are to be read!

Content

1. General information . . . . . . . . . . . . . 8

1.1 Information regarding

operating instructions . . . . . . . . . . . . . 8

1.2 Symbol explanation . . . . . . . . . . . . . . 8

1.3 Copyright . . . . . . . . . . . . . . . . . . . . . . 8

2. Safety notes . . . . . . . . . . . . . . . . . . . . 8

3. echnical data . . . . . . . . . . . . . . . . . . 8

3.1 Dimensions . . . . . . . . . . . . . . . . . . . . . 8

3.2 Performance data . . . . . . . . . . . . . . . . 8

4. Construction and function . . . . . . . . 9

4.1 Summary . . . . . . . . . . . . . . . . . . . . . . . 9

4.2 Functional description . . . . . . . . . . . . 9

5. Installation and assembly . . . . . . . . 9

5.1 Extent of supply . . . . . . . . . . . . . . . . . 9

5.2 Installation of “Floorbox” . . . . . . . . . . 10

5.3 Filling . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5.4 Bleeding . . . . . . . . . . . . . . . . . . . . . . . 10

5.5 eakage test . . . . . . . . . . . . . . . . . . . . 10

5.6 Subsequent installation

of heat meters . . . . . . . . . . . . . . . . . . . 10

6. Operation . . . . . . . . . . . . . . . . . . . . . . 11

6.1 Regulation of double regulating and

commissioning valve . . . . . . . . . . . . . 11

6.2 Calculation example . . . . . . . . . . . . . . 11

7. Charts . . . . . . . . . . . . . . . . . . . . . . . . . 12

For an overview of our global presence visit

www.oventrop.com.

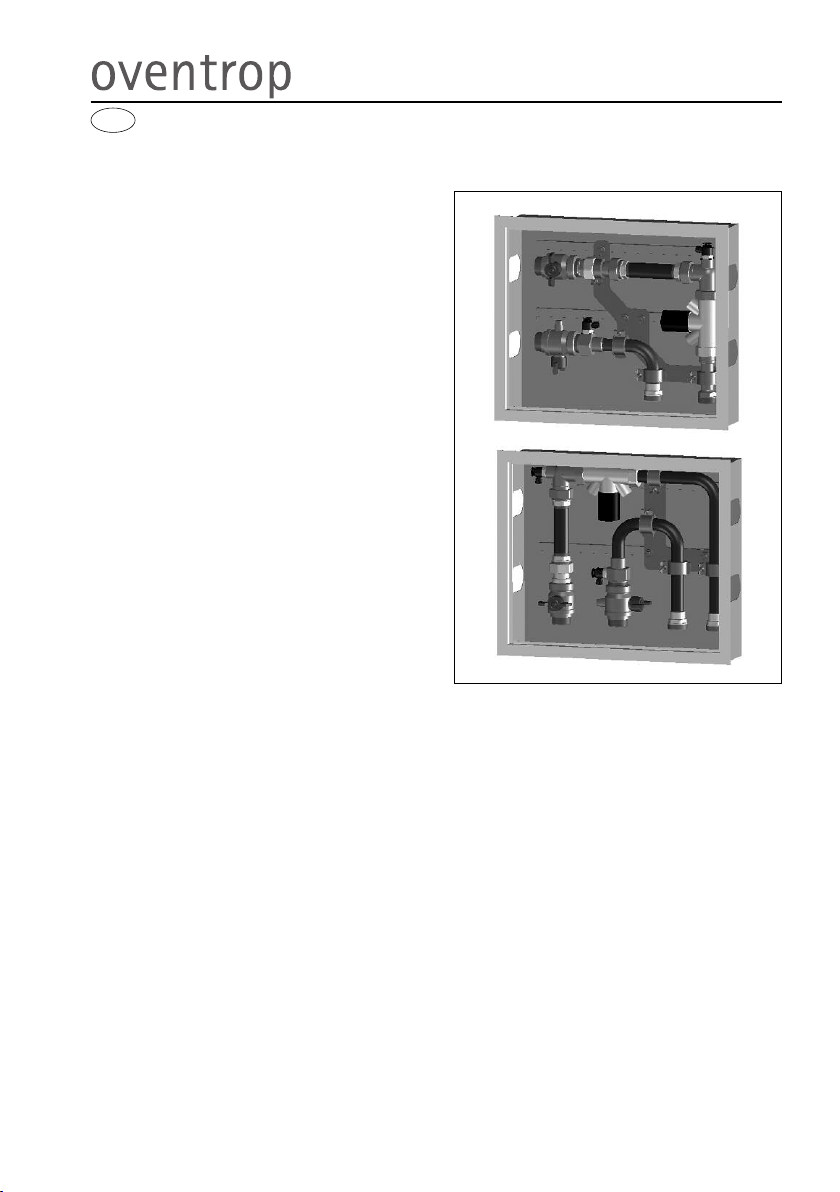

EN ”Floorbox“

Installation and operating instructions

“Floorbox“

1. General information

1.1 Information regarding operating

instructions

These operating instructions help the trades-

man to install, put into operation and service

the “Floorbox”.

Before installation, the operating instructions

are to be read in their entirety!

1.2 Symbol explanation

Guidelines for the safety of persons and the in-

stallation itself are displayed by symbols. These

guidelines must be observed in order to avoid

accidents, damage to property and malfunctions.

DANGER!

Imminent danger to life and limb!

Attention!

Possible danger to product, instal-

lation or environment!

Note!

Useful information and notes!

1.3 Copyright

The installation and operating instructions as

well as the included texts, drawings, images and

other illustrations are copyrighted.

2. Safety notes

The “Floorbox” has to be installed by an autho-

rised specialist tradesman with due consideration

of valid standards and rules. We do not accept

liability for damages and malfunctions caused

by nonobservance of theses instructions.

WARNING! Risk of scalding!

Hot escaping fluids may lead to bad scalds.

Hot pipes may also lead to scalds!

3. echnical data

3.1 Dimensions

See illustr. 3.1, 3.2 and 5.1

3.2 Performance data

Max. working pressure: 10 bar

Max. differential pressure: 1 bar

Max. working temperature: 100°C

kvs value: 6.6 m3/h (the kvs value of the double

regulating and commissioning valve “Hycocon

VTZ” must also be taken into account, see point

“6.1 Regulation” and “6.2 Calculation example”).

Illustr. 3.1: Dimensions lateral connection

Illustr. 3.2: Dimensions lower connection

☞

Frame: 432

Dimensions: 400

100

Frame: 365

Dimensions: 350

Frame: 432

Dimensions: 400

105 110 70

Frame: 365

Dimensions: 350

135

Installation and operating instructions

“Floorbox“

4. Construction and function

4.1 Summary

1. Ball valve

2. Ball valve with temperature sensor

connection

3. Double regulating and commissioning

valve

4. Venting and flushing valve

5. G 1 flat sealing

6. Meter stool piece

Standard heat meters with flat sealing bodies

can be installed in the return pipe subsequently:

• with a length of 110 mm and G 3⁄4male

threads and

• with a length of 130 mm and G 1 male

threads.

A lateral or lower connection of the “Floorbox”

is possible.

5. Installation and assembly

5.1 Extent of supply

Item no. 1022668

ateral connection (illustr. 4.1)

For the supply:

– Ball valve with temperature sensor connec-

tion M 10 x 1, venting and flushing valve,

pipe elbow and connection fitting (pos. 2)

For the return:

– Ball valve with coupling (pos. 1)

– Meter stool piece with reducers (pos. 6)

– Double regulating and commissioning valve

“Hycocon VTZ” with angle pattern fitting,

ven ting and flushing valve and connection

fitting (pos. 3)

– 4 flat seals for G 1 connections (pos. 5)

Item no. 1022669

ower connection (illustr. 4.2)

For the supply:

– Ball valve with temperature sensor connec-

tion M 10 x 1, venting and flushing valve,

pipe elbow and connection fitting (pos. 2)

For the return:

– Ball valve with coupling (pos. 1)

– Meter stool piece with reducers (pos. 6)

– Double regulating and commissioning valve

“Hycocon VTZ” with angle pattern fitting,

venting and flushing valve (pos. 3)

– Pipe with connection fitting

– 4 flat seals for G 1 connections (pos. 5)

The “Floorbox” is supplied pre-assem-

bled in a abinet. The ouplings have to be

re-tightened during installation!

4.2 Functional description

The “Floorbox” serves to connect each dwelling

to the surface heating systems with flow

temperatures suitable for such systems. It is

used in combination with a “Unibox” installation

set for room to room control. The “Floorbox” is

a central device for isolating, regulating and

measuring the heat consumption per dwelling.

Illustr. 4.1: Diagram lateral connection

Illustr. 4.2: Diagram lower connection

☞

Installation and operating instructions

“Floorbox“

Upon re eipt, please he k delivery for

possible damages aused during transport.

Carry out visual he k of the prote tion aps for

damages. Please he k valve inner for ontam-

ination.

In case of such or similar faults, only accept

delivery under reserve. odge complaint with

due consideration of the deadline.

Please only remove protection caps and trans-

port protections immediately before installation.

5.2 Installation of “Floorbox”

he possible depth of the water meter

has to be considered during installation!

The depth is determined by the designated

heat meter and produces the measure T1. The

frame has to be pulled out according to the

calculated depth.

After installation of the “Floorbox”, the supply

pipe is laid from one room to the other. The

individual heating surface circuits are

connected via derivations from the supply pipe

(see illustr. 5.2).

5.3 Filling

The heating system has to be filled and flushed.

Add an antifreeze liquid for frost protection.

5.4 Bleeding

The venting and flushing valves of the “Floorbox”

as well as those of the succeeding “Unibox”

can be used to bleed the system even under

working conditions.

5.5 Leakage test

The installation has to be checked for leaks and

the result has to be documented in a record.

5.6 Subsequent installation of heat

meters

Standard heat meters with flat sealing bodies

can subsequently be installed in the return pipe:

• with a length of 110 mm and G 3⁄4male

threads and

• with a length of 130 mm and G 1 male

threads.

The double regulating and commissioning valve

in front of the meter stool piece and the ball

valve behind it, must be closed off.

The couplings have to be unscrewed.

The sealing surfaces should be cleaned and

new flat seals should be used during assembly.

A heater meter body with a length of 130 mm

and G 1 male threads is mounted directly

between the couplings.

When using a heat meter with a length of 110 mm

and G 3⁄4male threads, the reducers have to be

screwed onto the body first. After that, the body

is mounted between the couplings.

The water meter bodies and the collar nut of the

coupling are to be lead sealed.

The ball valve and the double regulating and

commissioning valve have to be opened and

the heating system has to be bled and checked

for leaks.

Due to the heat meter, the pressure loss within

the installation is increased. The presetting of

the double regulating and commissioning valve

“Hycocon VTZ” has to be increased in such a

way that the initial design status is reproduced.

Illustr. 5.1: Depth “Floorbox”

130 x G 1

110 x G 3/4

46 T1

110 35

☞

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Unidad de control de oventrop

oventrop

oventrop DynaTemp RBG-C F Manual de usuario

oventrop

oventrop Multiblock TQ Instrucciones de funcionamiento

oventrop

oventrop Tri-D TR Instrucciones de funcionamiento

oventrop

oventrop Multiblock TQ-RTL Manual de usuario

oventrop

oventrop Regufloor HX Instrucciones de funcionamiento

oventrop

oventrop HR Series Manual de usuario

oventrop

oventrop Regufloor HN Manual de usuario

oventrop

oventrop Regusol X 25-B Instrucciones de instalación y funcionamiento

oventrop

oventrop Unibox T-RTL R-Tronic Manual de usuario

oventrop

oventrop DynaTemp DDC CR-BX Manual de usuario

oventrop

oventrop Regudis W GSWB Manual de usuario

oventrop

oventrop Combi 4 Manual de usuario

oventrop

oventrop AV9 Manual de usuario

oventrop

oventrop Uni LH Manual de usuario

oventrop

oventrop Uni XH Manual de usuario

oventrop

oventrop Regumat S-180 WMZ Manual de usuario

oventrop

oventrop PN 10 Manual de usuario

oventrop

oventrop Aquastrom VT Manual de usuario

oventrop

oventrop Cocon QTZ Manual

oventrop

oventrop MODUL DUO Manual de usuario

oventrop

oventrop AV9 Manual de usuario

oventrop

oventrop AQH Manual de usuario

oventrop

oventrop AQH Manual de usuario

oventrop

oventrop 138119012 Manual de usuario

Manuales populares de Unidad de control de otras marcas

Festo

Festo Compact Performance CP-FB6-E Manual de lista de piezas

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manual de usuario

JS Automation

JS Automation MPC3034A Manual de usuario

JAUDT

JAUDT SW GII 6406 Series Guía rápida

Spektrum

Spektrum Air Module System Manual de usuario

BOC Edwards

BOC Edwards Q Series Manual de usuario

KHADAS

KHADAS BT Magic Manual de usuario

Etherma

Etherma eNEXHO-IL Manual de usuario

PMFoundations

PMFoundations Attenuverter Manual de usuario

GEA

GEA VARIVENT Manual de usuario

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manual de usuario

Altronix

Altronix LINQ8PD Instrucciones de montaje

Eaton

Eaton Powerware Series Manual de usuario

WAGO

WAGO 750-407/040-000 Manual de usuario

Sony

Sony CCU-590 Manual de usuario

Graco

Graco 25D614 Manual de usuario

Task Force Tips

Task Force Tips YE-RF-900 Manual de programación

Shini

Shini SPV-U Series Manual de usuario

oventrop 1022668 Manual de usuario

Manuales populares de Unidad de control de otras marcas
