1 Produktbeschreibung Deutsch

INFORMATION

Datum der letzten Aktualisierung: 2014-10-24

►Lesen Sie dieses Dokument aufmerksam durch.

►Beachten Sie die Sicherheitshinweise.

1.1 Konstruktion und Funktion

Die Rohradapter 2R2, 2R3, 2R37, 2R38 und die Schraubadapter 4R21,

4R21=1, 4R52 und 4R52=1 werden als Bauelemente für Modular-Beinpro

thesen eingesetzt. Die Adapterkombinationen ermöglichen kontrollierte Win

kel- und Translationsverstellungen in der Sagittal- und Frontalebene sowie

die Einstellung von Innen- und Außenrotation.

1.2 Kombinationsmöglichkeiten

Kombinationsmöglichkeiten können beim Hersteller erfragt werden.

2 Verwendung

2.1 Verwendungszweck

Das Produkt ist ausschließlich für die prothetische Versorgung der unteren

Extremität einzusetzen.

2.2 Einsatzgebiet

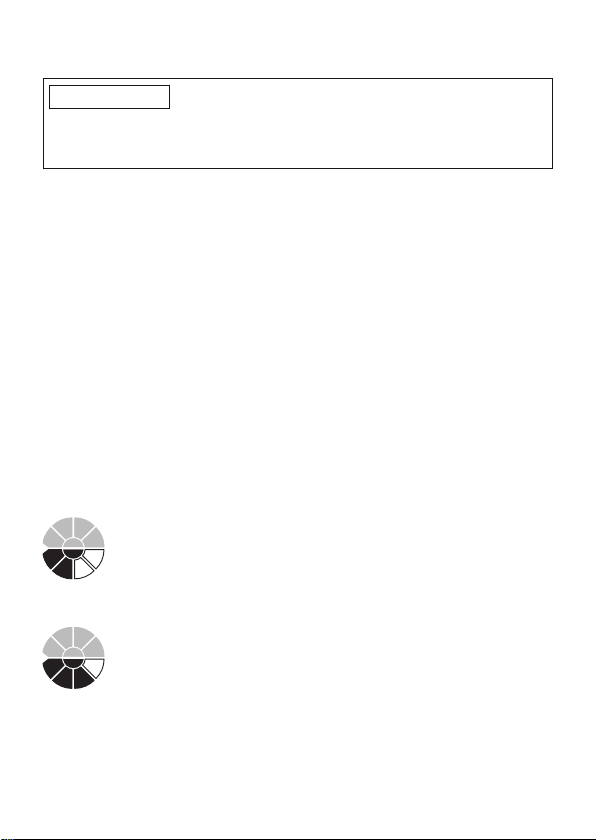

Einsatzgebiet nach dem Mobilitätssystem MOBIS:

2R2, 2R37, 4R21 und 4R52

m°

Zugelassen bis max.100kg Körpergewicht.

2R3, 2R38, 4R21=1 und 4R52=1

m°

Zugelassen bis max.136kg Körpergewicht.

Die Schraubadapter 4R21=1 und 4R52=1 dürfen nur in TF-Prothesen einge

setzt und nur direkt unter dem Prothesenkniegelenk oder dem Prothesen

schaft positioniert werden.

4 | Ottobock

2.3 Umgebungsbedingungen

Zulässige Umgebungsbedingungen

Einsatztemperaturbereich -10°Cbis+60°C

Zulässige relative Luftfeuchtigkeit 0%bis90%, nicht kondensierend

Unzulässige Umgebungsbedingungen

Mechanische Vibrationen oder Stöße

Schweiß, Urin, Süßwasser, Salzwasser, Säuren

Staub, Sand, stark hygroskopische Partikel (z.B. Talkum)

2.4 Nutzungsdauer

Grundsätzlich werden alle modularen Adapter vom Hersteller mit 3Millionen

Belastungszyklen geprüft. Dies entspricht, je nach Aktivitätsgrad des Pati

enten, einer Nutzungsdauer von3 bis 5Jahren.

3 Sicherheit

3.1 Bedeutung der Warnsymbolik

VORSICHT Warnungen vor möglichen Unfall- und Verletzungsgefahren.

HINWEIS Warnungen vor möglichen technischen Schäden.

3.2 Allgemeine Sicherheitshinweise

VORSICHT

Verwenden des Produkts ohne Beachtung der Gebrauchsanweisung

Verschlechterung des Gesundheitszustands sowie Schäden am Produkt

durch Nichtbeachtung der Sicherheitshinweise

►Beachten Sie die Sicherheitshinweise dieser Gebrauchsanweisung.

►Geben Sie alle Sicherheitshinweise an den Patienten weiter, die mit

„Informieren Sie den Patienten.“ gekennzeichnet sind.

VORSICHT

Überbeanspruchung des Produkts

Sturz durch Bruch tragender Teile

►Setzen Sie die Prothesenkomponenten gemäß der MOBIS-Klassifizie

rung ein (siehe Kapitel „Einsatzgebiet“).

►Informieren Sie den Patienten.

Ottobock | 5

VORSICHT

Unzulässige Kombination von Prothesenkomponenten

Sturz durch Bruch oder Verformung des Produkts

►Kombinieren Sie das Produkt nur mit Prothesenkomponenten, die ge

mäß dem Kapitel „Kombinationsmöglichkeiten“ dafür zugelassen sind.

►Prüfen Sie anhand der Gebrauchsanweisungen der Prothesenkompo

nenten, ob sie auch untereinander kombiniert werden dürfen.

VORSICHT

Verwendung unter unzulässigen Umgebungsbedingungen

Sturz durch Schäden am Produkt

►Setzen Sie das Produkt keinen unzulässigen Umgebungsbedingungen

aus (siehe Kapitel „Umgebungsbedingungen“).

►Wenn das Produkt unzulässigen Umgebungsbedingungen ausgesetzt

war, prüfen Sie es auf Schäden.

►Verwenden Sie das Produkt bei offensichtlichen Schäden oder im

Zweifelsfall nicht weiter.

►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reinigung,

Reparatur, Ersatz, Kontrolle durch den Hersteller oder eine Fachwerk

statt, etc.).

►Informieren Sie den Patienten.

VORSICHT

Überschreitung der Nutzungsdauer

Sturz durch Funktionsveränderung oder Funktionsverlust sowie Beschädi

gungen am Produkt

►Sorgen Sie dafür, dass die geprüfte Nutzungsdauer nicht überschritten

wird (siehe Kapitel „Nutzungsdauer“).

►Informieren Sie den Patienten.

VORSICHT

Mechanische Beschädigung des Produkts

Verletzungen durch Funktionsveränderung oder -verlust

►Arbeiten Sie sorgfältig mit dem Produkt.

►Prüfen Sie ein beschädigtes Produkt auf Funktion und Gebrauchsfä

higkeit.

6 | Ottobock

►Verwenden Sie das Produkt bei Funktionsveränderungen oder -verlust

nicht weiter (siehe „Anzeichen von Funktionsveränderungen oder -ver

lust beim Gebrauch“ in diesem Kapitel).

►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reparatur,

Austausch, Kontrolle durch den Kunden-Service des Herstellers, etc.).

►Informieren Sie den Patienten.

Anzeichen von Funktionsveränderungen oder -verlust beim Gebrauch

Funktionsveränderungen können sich z. B. durch ein verändertes Gangbild,

eine veränderte Positionierung der Prothesenkomponenten zueinander, so

wie durch Geräuschentwicklung bemerkbar machen.

4 Lieferumfang

Der Lieferumfang des Produkts ist auf Seite2 (Abb.1) abgebildet.

Folgende Einzel- und Zubehörteile sind gemäß der angegebenen Menge im

Lieferumfang enthalten und stehen zum Nachbestellen als Einzelteile ( ),

Einzelteile mit Mindestbestellmenge ( ), Einzelteile-Pack ( ) zur Verfü

gung:

2R2, 2R3, 2R37, 2R38 Rohradapter

Abb. Pos.

Nr.

Menge Benennung Kennzeichen

– –   1 Gebrauchsanweisung 647H90=1

5 1   4 Gewindestift 506G3=M8x12-V

4R21, 4R21=1, 4R52, 4R52=1 Schraubadapter

Abb. Pos.

Nr.

Menge Benennung Kennzeichen

– –   1 Gebrauchsanweisung 647H90

4 1   4 Gewindestift 506G3=M8x12-V

Einzelteile-Pack 4D4–   –

Bestehend aus:

2 – 1 Zylinderschraube –

3 – 1 Zylinderstift –

4 – 1 Zylinderstift –

Für Schraubadapter 4R21=1 und 4R52=1

4 5   1 Kunststoffring 4X28=4

Für Schraubadapter 4R21 und 4R21=1

4 6   1 Kunststoffring 4X15=N2

Für Schraubadapter 4R52 und 4R52=1

4 6   1 Kunststoffring 4X15=N2-7

Ottobock | 7

5 Herstellung der Gebrauchsfähigkeit

VORSICHT

Fehlerhafter Aufbau oder Montage

Sturzverletzungen durch Schäden an Prothesenkomponenten

►Beachten Sie die Aufbau- und Montagehinweise.

5.1 Anpassung und Montage des Rohradapters

VORSICHT

Falsches Bearbeiten des Rohrs

Sturz durch Beschädigung am Rohr

►Spannen Sie das Rohr nicht in einen Schraubstock ein.

►Kürzen Sie das Rohr nur mit einem Rohrabschneider.

VORSICHT

Falsche Montage des Rohrs

Sturz durch Bruch tragender Teile

►Schieben Sie das Rohr bei der Montage vollständig, bis zum Anschlag

in die dafür vorgesehene Prothesenkomponente.

VORSICHT

Fehlerhafte Montage der Schraubverbindungen

Sturz durch Bruch oder Lösen der Schraubverbindungen

►Reinigen Sie die Gewinde vor jeder Montage.

►Halten Sie die vorgegebenen Montage-Anzugsmomente ein.

►Beachten Sie die Anweisungen in Bezug auf die Sicherung der

Schraubverbindungen und die Verwendung der richtigen Länge.

>Empfohlenes Werkzeug und Materialien:

Drehmomentschlüssel 710D4, Rohrabschneider 719R3, Rohrentgrater

718R1, entfettender Reiniger (z.B. Aceton 634A3)

1) Das Rohr entsprechend der Maße des Patienten mit dem Rohrabschnei

der kürzen (siehe Abb.2).

2) Die Schnittkante mit dem Rohrentgrater innen und außen entgraten (sie

he Abb.3).

3) Die Zylinderschraube (siehe Abb.4, Pos.2) mit 2 Umdrehungen lösen.

4) Für die definitive Montage den Einschubbereich der Anschlusskompo

nente von innen und des Rohrs von außen mit einem entfettenden Reini

ger reinigen.

8 | Ottobock

5) Das Rohr mit leichter Drehung 5mm tief in die Anschlusskomponente

einschieben.

6) Die Anschlusskomponente mit eingestecktem Rohr senkrecht auf die Ar

beitsplatte stellen.

7) Das Rohr vollständig, bis zum Anschlag in die Anschlusskomponente

einschieben.

8) Die Zylinderschraube mit dem Drehmomentschlüssel anziehen (bei defi

nitiver Montage: 5Nm).

5.2 Montage in Modular-Prothese

VORSICHT

Fehlerhafte Montage der Schraubverbindungen

Sturz durch Bruch oder Lösen der Schraubverbindungen

►Reinigen Sie die Gewinde vor jeder Montage.

►Halten Sie die vorgegebenen Montage-Anzugsmomente ein.

►Beachten Sie die Anweisungen in Bezug auf die Sicherung der

Schraubverbindungen und die Verwendung der richtigen Länge.

INFORMATION

►Ordnen Sie den Klemmschlitz des Schraubadapters anterior an, um

Schäden zu vermeiden.

Montage

>Empfohlenes Werkzeug und Materialien:

Drehmomentschlüssel 710D4, Loctite® 636K13

1) Bei der Montage den Rohradapter distal, die Anschlusskomponente pro

ximal anordnen. Bei Schraubadaptern den Klemmschlitz anterior anord

nen.

2) Bei definitiver Montage:

Die Gewindestifte (siehe Abb.4+5, Pos.1) mit Loctite® sichern.

3) Die Gewindestifte eindrehen.

4) Bei Anprobe:

Die Gewindestifte mit dem Drehmomentschlüssel anziehen (10Nm).

Bei definitiver Montage:

Die Gewindestifte mit dem Drehmomentschlüssel vorziehen (10Nm)

und anziehen (15Nm).

5) Die Gewindestifte, die zu weit herausschauen oder zu tief eingeschraubt

sind, durch passende Gewindestifte ersetzen (siehe Auswahltabelle).

Ottobock | 9

Auswahltabelle für Gewindestifte

Kennzeichen Länge (mm)

506G3=M8x12-V 12

506G3=M8x14 14

506G3=M8x16 16

Justage

Über die 4 Gewindestifte sind statische Korrekturen während des Aufbaus,

der Anprobe und nach der Fertigstellung der Prothese jederzeit durchführ

bar.

Austausch und Demontage

Beim Austauschen oder der Demontage der Prothesenkomponente wird die

vorher justierte Position beibehalten, wenn die 2 am tiefsten eingeschraub

ten Gewindestifte, die sich nicht gegenüberstehen, herausgedreht werden.

6 Wartung

• Die Prothesenkomponenten nach den ersten 30Tagen Gebrauch einer

Inspektion unterziehen.

• Die komplette Prothese während der normalen Konsultation auf Abnut

zung überprüfen.

• Jährliche Sicherheitskontrollen durchführen.

7 Entsorgung

Das Produkt darf nicht überall mit unsortiertem Hausmüll entsorgt werden.

Eine nicht den Bestimmungen des Verwenderlands entsprechende Entsor

gung kann sich schädlich auf die Umwelt und die Gesundheit auswirken.

Die Hinweise der für das Verwenderland zuständigen Behörde zu

Rückgabe-, Sammel- und Entsorgungsverfahren beachten.

8 Rechtliche Hinweise

Alle rechtlichen Bedingungen unterliegen dem jeweiligen Landesrecht des

Verwenderlandes und können dementsprechend variieren.

8.1 Haftung

Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und

Anweisungen in diesem Dokument verwendet wird. Für Schäden, die durch

Nichtbeachtung dieses Dokuments, insbesondere durch unsachgemäße

Verwendung oder unerlaubte Veränderung des Produkts verursacht werden,

haftet der Hersteller nicht.

10 | Ottobock

Otros manuales para 2R2

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Ayuda a la movilidad de Otto Bock

Otto Bock

Otto Bock SBK 20465.005 Manual de usuario

Otto Bock

Otto Bock Xeno Manual de usuario

Otto Bock

Otto Bock Nurmi Neo Manual de usuario

Otto Bock

Otto Bock Nurmi Manual de usuario

Otto Bock

Otto Bock Yogi Manual de usuario

Otto Bock

Otto Bock 50S10 Malleo Immobil Walker high Manual de usuario

Otto Bock

Otto Bock Xeno Manual de usuario

Otto Bock

Otto Bock z50 Instrucciones de funcionamiento

Otto Bock

Otto Bock Kimba neo Manual de usuario

Otto Bock

Otto Bock Kenevo Manual de usuario

Otto Bock

Otto Bock Nurmi Neo Manual de usuario

Otto Bock

Otto Bock Nurmi Neo Series Manual de usuario

Otto Bock

Otto Bock 2R117 Manual de usuario

Otto Bock

Otto Bock BionicLink 60X3 Manual de usuario

Otto Bock

Otto Bock Pheon 3R62 Manual de usuario

Otto Bock

Otto Bock SKIPPI Manual de usuario

Otto Bock

Otto Bock Charly 2319 Manual de usuario

Otto Bock

Otto Bock 2R30 Manual de usuario

Otto Bock

Otto Bock Walk Star Manual de usuario

Otto Bock

Otto Bock Dino 3 Manual de usuario

Otto Bock

Otto Bock Nurmi Neo Manual de usuario

Otto Bock

Otto Bock 3R41 Manual de usuario

Otto Bock

Otto Bock 436P2 Series Manual de usuario

Otto Bock

Otto Bock Discovery Manual de usuario

Manuales populares de Ayuda a la movilidad de otras marcas

Alber

Alber Scalamobil iQ Manual de usuario

Ferno

Ferno CCT-PX Manual de usuario

HEPRO

HEPRO Gripo Manual de usuario

NRS Healthcare

NRS Healthcare M11090 Manual de usuario

Medline

Medline MDS86835DSHEC Guía de instalación

Guldmann

Guldmann Twin Turner II Manual de usuario

Drive

Drive ROOMBA Manual de usuario

Gate

Gate Balder Manual de usuario

Decon wheel

Decon wheel TNS Notos Manual de usuario

ExoAtlet

ExoAtlet ExoAtlet-II Manual de usuario

Invacare

Invacare Storm Series Manual de instrucciones

Rhythm Healthcare

Rhythm Healthcare B3800F Manual de usuario

AMF-BRUNS

AMF-BRUNS PROTEKTOR Manual de usuario

Drive DeVilbiss Healthcare

Drive DeVilbiss Healthcare OTTER Manual de usuario

Rhythm Healthcare

Rhythm Healthcare C500U Manual de usuario

Lumex

Lumex RJ4200A Manual de usuario

Rebotec

Rebotec Jumbo Manual de usuario

Rehaforum MEDICAL

Rehaforum MEDICAL PR50548 Manual de usuario
