NORAUTO DECK 200-4 Manual de usuario

ART: 2382760/NO1011

kg

19.3 kg

a

b

a:>65mm

b:Ø50mm

MAX 4x15 kg

Lisez impérativement le manuel d’utilisation avant toute utilisation du produit.

De handleiding verplicht lezen voor elke ingebruikname

Vor der Verwendung des Produkts ist diese Bedienungsanleitung aufmerksam durchzulesen.

Es esencial leer el manual antes de usar el producto.

It is essential to read the manual before use.

È essenziale leggere il manuale prima dell’uso.

Leia o manual do utilizador antes de utilizar o produto.

FR - Notice d'utilisation / NL - Gebruiksaanwijzing

DE - Bedienungsanleitung / ES - Instrucciones

EN - User manual / IT - Istruzioni per l’uso

PT - Instruções de utilização

DECK 200-4

PORTE-VÉLOS D’ATTELAGE

FIETSDRAGER VOOR OP

TREKHAAK

FAHRRADHECKTRÄGER

ANHÄNGERKUPPLUNG

PROTABICICLETAS DE

ENGANCHE

TOWABLE BICYCLE RACK

PORTABICI DA GANCIO TRAINO

PORTA-BICICLETAS DE ENGATE

2

x1

x1 x1

x1 x1

x1

x1

x4 x2

x2

x2

L

R

LR

L&R

1

PIÈCES / WISSELSTUKKEN / TEILE / PIEZAS / PARTS/

PEZZI / PEÇAS

R : Droit / Rechts / Derecha / Right / Destra / Direito

L : Gauche / Links / Izquierda / Left / Sinistra / Esquerda

ASSEMBLAGE DU PORTE-VÉLOS / DE PRODUCTIE VAN DE FIETSENDRAGER

MONTAGE DES FAHRRADTRÄGERS / ENSAMBLAJE DEL PORTABICIS

ASSEMBLY OF THE BICYCLE RACK / ASSEMBLAGGIO DEL PORTABICI

MONTAGEM DO PORTA-BICILETAS

3

x2

L&R

L&R

x4

3

2

13 PLOTS, COMPATIBLE AVEC UNE PRISE 7 PLOTS A L’AIDE D’UN ADAPTATEUR (VENDU SEPAREMENT).

13 PIN, COMPATIBEL MET EEN 7 PIN STEKKER MET BEHULP VAN EEN ADAPTER (AFZONDERLIJK VERKRIJGBAAR).

13-POLIGER STECKER PASST MIT EINEM ADAPTER (SEPARAT ERHÄLTLICH) AUCH ZU EINER 7-POLIGEN STECKDOSE.

13 POLOS , COMPATIBLE CON UNA TOMA DE 7 POLOS CON LA AYUDA DE UN ADAPTADOR (VENDIDO A PARTE).

13 POLI, COMPATIBILE CON UNA PRESA A 7 POLI TRAMITE UN ADATTATORE (VENDUTO A PARTE).

13 PINOS, COMPATÍVEL COM UMA FICHA DE 7 PINOS COM ADAPTADOR (VENDIDO EM SEPARADO).

13 PINS, COMPATIBLE WITH A 7 PIN PLUG USING AN ADAPTER (SOLD SEPARATELY).

4

110mm

120mm

4

5

1

2

INSTALLATION SUR LE VÉHICULE / MONTEREN OP DE VOERTUIG

INSTALLATION AM FAHRZEUG / INSTALACIÓN EN EL WEHÍCULO

INSTALLATION ON THE VEHICLE / IMPIANTO SUL VEICOLO

MONTAGEM NO VEÍCULO

1

2

3

4

6

!

!16Nm

3

4

5

6

7

!MAX

50Nm

7

9

8

!

8

x1

13-pin

!Clic

L&R

x4

11

12

10

9

SMLXL

1

13

!

4 x 15kg = MAX 60 kg

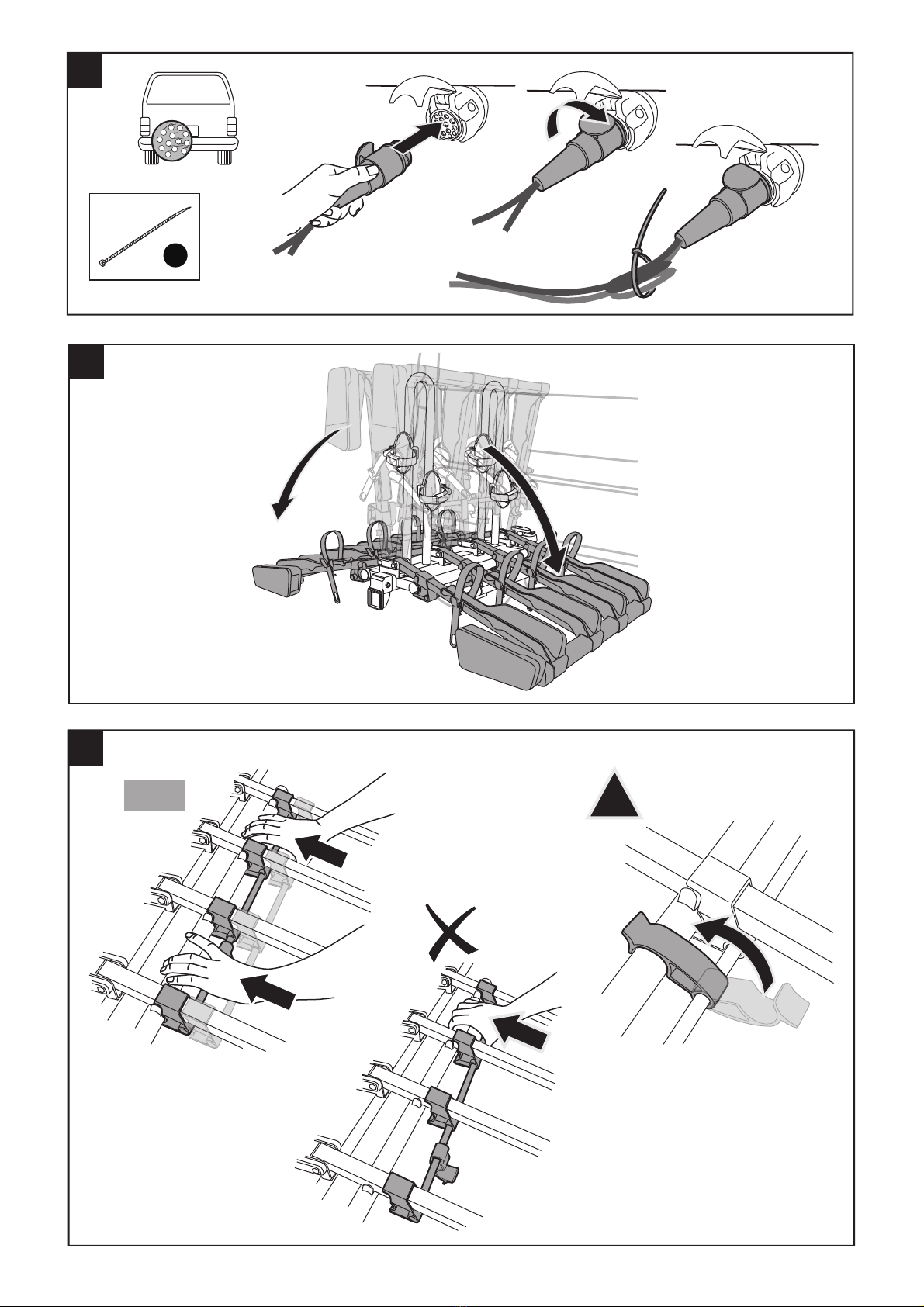

MONTAGE DES VÉLOS / MONTAGE VAN DE FIETSEN

MONTAGE DER FAHRRÄDER / MONTAJE DE LAS BICICLETAS

BICYCLES MOUNTING / MONTAGGIO DELLE BICI

MONTAGEM DAS BICICLETAS

10

360°

2

3

4
