NeoMounts FPMA-D865DBLACK Manual de usuario

INSTRUCTION MANUAL

WWW.NEOMOUNTS.COM

FPMA-D865DBLACK

350mm

250mm

75mm

100mm

114mm

75mm

100mm

114mm

min207mm-max665mm

738mm

min352mm-max462mm

Monitor desk stand

Monitor bureausteun

Monitor Tischständer

Support moniteur de bureau

Supporto da scrivania per monitor

Soporte de escritorio para monitor

Suporte de mesa com base para monitor

Bordstander skærm

Bordstativ til skjerm

Skrivbordsstativ för bildskärm

Näytön pöytäteline

Stojak na biurko

Stolní držák monitoru

Stolový stojan na monitor

Stativ de birou pentru monitor

PARTS

FPMA-D865DBLACK

STEP 2

STEP 1

35,2-46,2 cm75x75 -

100x100 mm

0-6 kg (2x)

Assemble the base

Monteer de voet

Montage der Füsse

Assemblez la base

Montare la base

Montar la base

Montar a base

Złóż podstawę

Attach the adhesive pads to the bottom of the base

Breng de zelfklevende pads aan op de onderzijde van

de voet

Befestigen Sie die Klebepads an der Unterseite

Fixez les pieds adhésifs sous la base du support

Attaccare i cuscinetti adesivi sul fondo della base

Coloque las almohadillas adhesivas en la parte inferior

de la base

Anexe as pastilhas adesivas ao fundo da base

Przymocuj podkładki samoprzylepne do dolnej części

podstawy

B. (x1)

I. (x1) M-F. (x8)

C. (x1) D. (x1) E. (x2) F. (x6) G. (x2) H. (x2)

A. (x1) J. 4mm

(x1)

K. 6mm

(x1)

M-A. M4x12

(x8)

M-B. M4x16

(x8)

M-C. M5x12

(x8)

M-D. M5x16

(x8)

M-E. D5

(x8)

STEP 3

* Not Included

STEP 3

Attach the VESA plate to the monitor

Bevestig de VESA plaat aan de monitor

Befestigen Sie die VESA-Platte am Monitor

Fixez la plaque VESA sur le moniteur

Fissare la piastra VESA al monitor

Coloque la placa VESA en el monitor

Fixar a placa VESA no monitor

Przymocuj płytkę VESA do monitora

STEP 4

Connect the crossbars with the intermediate piece

Verbind de dwarsbalken met behulp van het tussenstuk

Verbinden der Querstangen mit dem Zwischenstück

Connectez les barres transversales en utilisant la pièce

de connexion

Collegare le barre trasversali con il pezzo intermedio

Conecte las barras transversales usando la pieza de

conexión

Ligue as barras transversais com a peça intermédia

Połącz poprzeczki z elementem pośrednim

M-E

M-A

M-C

* Not Included

Use spacers if necessary

Gebruik afstandhouders indien nodig

Montage der Distanzscheiben wenn nötig

Utilisez des entretoises si nécessaire

Utilizzare distanziatori, se necessario

Utilice separadores si es necesario

Utilize separadores se necessário

Użyj dystansów jeśli jest taka potrzeba

OPTION

Attach the screens to the bracket and secure them

Bevestig de schermen op de beugel en zet ze vast

Befestigen Sie die Bildschirme an der Halterung und

sichern Sie sie

Attachez les écrans sur le support et ﬁxez-les

Fissare gli schermi sulla staffa e ﬁssarli

Coloque las pantallas en el soporte y fíjelas

Fixar os ecrãs no suporte e ﬁxá-los

Przymocuj ekrany do uchwytu i zabezpiecz je

STEP 5

M-E

M-F

M-B

M-D

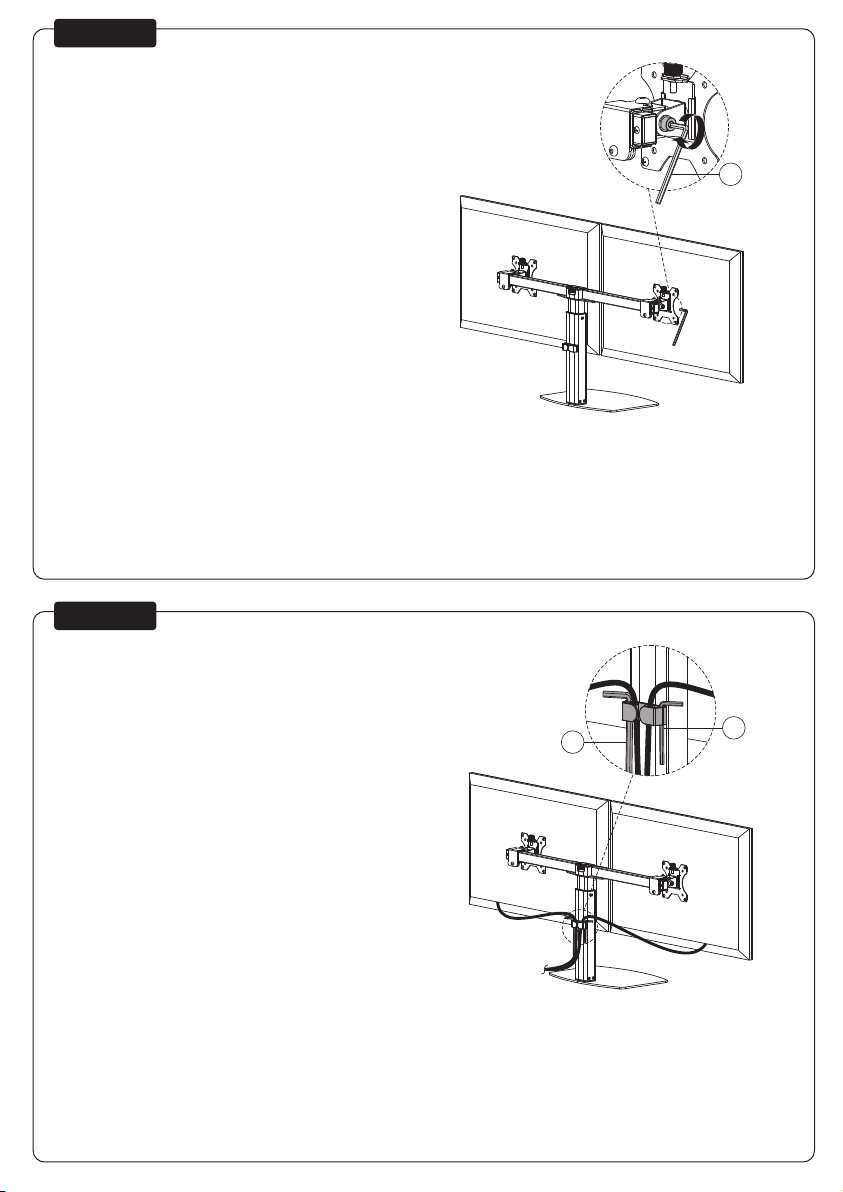

Adjust the torques

Stel het koppel in

Einstellen des Drehmoments

Ajustez les couples de serrage

Regolazione della coppia

Ajuste el tornillo

Ajustar os parafusos

Ustawić momenty obrotowe

STEP 6

Route the cables and insert the Allen keys into the slot

for future use

Geleid de kabels en bewaar de inbussleutels in de houder

voor toekomstig gebruik

Verlegen Sie die Kabel und stecken Sie den Inbusschlüs-

sel in den Schlitz für zukünftige Verwendung

Guidez les câbles et conservez les clés Allen dans le

support pour une utilisation ultérieure

Guidare i cavi e conservare le chiavi a brugola nel sup-

porto per un uso futuro

Guíe los cables y guarde las llaves Allen en el soporte

para uso futuro

Guiar os cabos e manter as chaves Allen no suporte para

utilização futura

Poprowadzić kable i zachować klucze imbusowe

wuchwytach do wykorzystania w przyszłości

STEP 7

WARNING!

±180° -20°

+20°

±10°

Release the height adjustment knob (up) and adjust the

height

Klik de stelknop los (omhoog) en stel de juiste diepte in

Lösen Sie den Höheneinstellknopf (nach oben) und stellen

Sie die Höhe ein

Tirez sur le bouton de réglage de la hauteur (position

haute) pour régler la hauteur

Rilasciare la manopola di regolazione dell'altezza (su) e

regolare l'altezza

Suelte la perilla de ajuste de altura (hacia arriba) y ajuste

la altura

Solte o botão de ajuste de altura (para cima) e ajuste a

altura

Kliknij pokrętło regulacyjne luźno (w górę) i ustaw

właściwą głębokość

STEP 8

Secure the height adjustment knob (down) and move

the screen into the desired position

Klik de stelknop vast (omlaag) en plaats het scherm in

de gewenste stand

Sichern Sie den Höheneinstellungsknopf (nach unten) und

bewegen Sie den Bildschirm in die gewünschte Position

Relachez le bouton de réglage de la hauteur (position

basse) et réglez l'écran dans la position souhaitée

Fissare la manopola di regolazione dell'altezza (in basso)

e spostare lo schermo nella posizione desiderata

Asegure la perilla de ajuste de altura (hacia abajo) y

mueva la pantalla a su posición deseada

Prenda o botão de ajuste de altura (para baixo) e mova

a tela para a posição desejada

Kliknij pokrętło regulacyjne mocno (w dół) i ustaw ekran

w żądanej pozycji

STEP 9
