NeoMounts DS75S-950WH2 Manual de usuario

DS75S-950WH2

Monitor desk mount

Monitor bureausteun

Monitor Tischhalterung

Support moniteur de bureau

Supporto da scrivania per monitor

Soporte de escritorio para monitor

Suporte de mesa para monitor

Bordbeslag skærm

Bordstativ til skjerm

Skrivbordsfäste för bildskärm

Näytön pöytäteline

Uchwyt nabiurkowy do monitora

Stolní držák monitoru

Držiak na monitor

Suport de birou pentru monitor

WWW.NEOMOUNTS.COM

INSTRUCTION MANUAL

Measuring unit: mm

100

117

191-527

10-50

100

117

240-750

833

10-55

+/-90°

+60°

-60°

360°

+/-90° 360°

PARTS

DS75S-950WH2

Install the clamp to the desk - for desktop thickness

between 10-50 mm

Installeer de klem aan het bureau - voor bladdikte

10-50 mm

Installieren Sie der Klemme am Schreibtisch - für Tisch-

stärken zwischen 10-50 mm

Vissez la pince sur le bureau - pince prévue pour un

bureau d'épaisseur entre 10-50 mm

Installa il morsetto sulla scrivania - per spessore del

desktop tra 10-50 mm

Instale la abrazadera en el escritorio - para el grosor del

escritorio entre 10-50 mm

Instale a braçadeira na mesa - para espessura de mesa

entre 10-50 mm

Zainstaluj zacisk na biurku - dla grubości pulpitu od

10-50 mm

Tool Drill

A. (x1)

I. (x1)

B. (x1) C. (x1) D. (x1) E. (x2) F. (x8) G. (x1) H. (x1)

10-50mm

M-C. D5

(x8)

J. M8x150

(x1)

M. D6

(x3)

Steel Spacer

N. D6

(x3)

Plastic Spacer

O. M6x12

(x3)

K. 4mm-3mm

(x1)

L. 6mm

(x1)

M-A. M4x12

(x8)

M-B. M5x12

(x8)

Install the grommet through the desk - for desktop

thickness between 10-55 mm

Installeer de doorvoer in het bureau - voor bladdikte

10-55 mm

Installieren Sie der Tülle durch den Schreibtisch - für

Tischstärken zwischen 10-55 mm

Pour une ﬁxation traversante, vissez le support à travers

le bureau avec la plaque sous le plateau - l'oeillet est

prévu pour un bureau d'épaisseur entre 10-55 mm

Installa l'occhiello attraverso la scrivania - per spessore

del desktop tra 10-55 mm

Instale la arandela a través del escritorio - para el grosor

del escritorio entre 10-55 mm

Instale o anel através da mesa - para espessura de mesa

entre 10-55 mm

Zainstaluj przelotkę przez biurko - dla grubości pulpitu

od 10-55 mm

75x75 -

100x100 mm

19,1-52,7 cm 17,3-71 cm

1-8 kg

(2x)

10-55mm

Desktop with

existing hole

Ø 10-60mm

10-55mm

Ø 10mm

(Ø3/8")

STEP 1ClampA

STEP 1GrommetB

Choose the desired rotation mode (full range or 180° lock)

and attach the arm to the base

Kies de gewenste rotatiemodus (volledig bereik of 180° ver-

grendeling) en bevestig de arm aan de basis

Wählen Sie den gewünschten Rotationsmodus (voller Be-

reich oder 180°-Sperre) und befestigen Sie den Arm an der

Basis

Choisissez le mode de rotation souhaité (gamme complète

ou blocage à 180°) et ﬁxez le bras à la base

Scegliere la modalità di rotazione desiderata (gamma com-

pleta o blocco a 180°) e collegare il braccio alla base

Elija el modo de rotación deseado (rango completo o blo-

queo de 180°) y ﬁje el brazo a la base

Escolha o modo de rotação pretendido (alcance total ou

bloqueio de 180°) e ﬁxe o braço à base

Wybierz żądany tryb obrotu (pełny zakres lub blokada

180°) i przymocuj ramię do podstawy

Attach the upper arm to the lower arm

Bevestig het bovenste deel van de arm aan het

onderste deel van de arm

Befestigen Sie den oberen Arm am unteren Arm

Fixez le second bras sur le bras inférieur et le visser

Attaccare la parte superiore del braccio al braccio

inferiore

Adjuntar el brazo inferior al brazo superior

Prenda o braço inferior ao braço superior

Przymocuj góne ramię do dolnego ramienia

STEP 3

STEP 2

Attach the handle

Bevestig de handgreep

Befestigen Sie den Griff

Fixez la poignée

Attaccare la maniglia

Conecte la manija

Prenda a pega

Przymocuj uchwyt

STEP 5

Attach the crossbar

Bevestig the crossbar

Befestigen Sie die Querstange

Fixez la barre transversale

Attaccare la barra trasversale

Adjuntar la barra transversal

Anexar a barra transversal

Przymocuj poprzeczkę

STEP 4

Unscrew using one rotation.

Do not unscrew too far

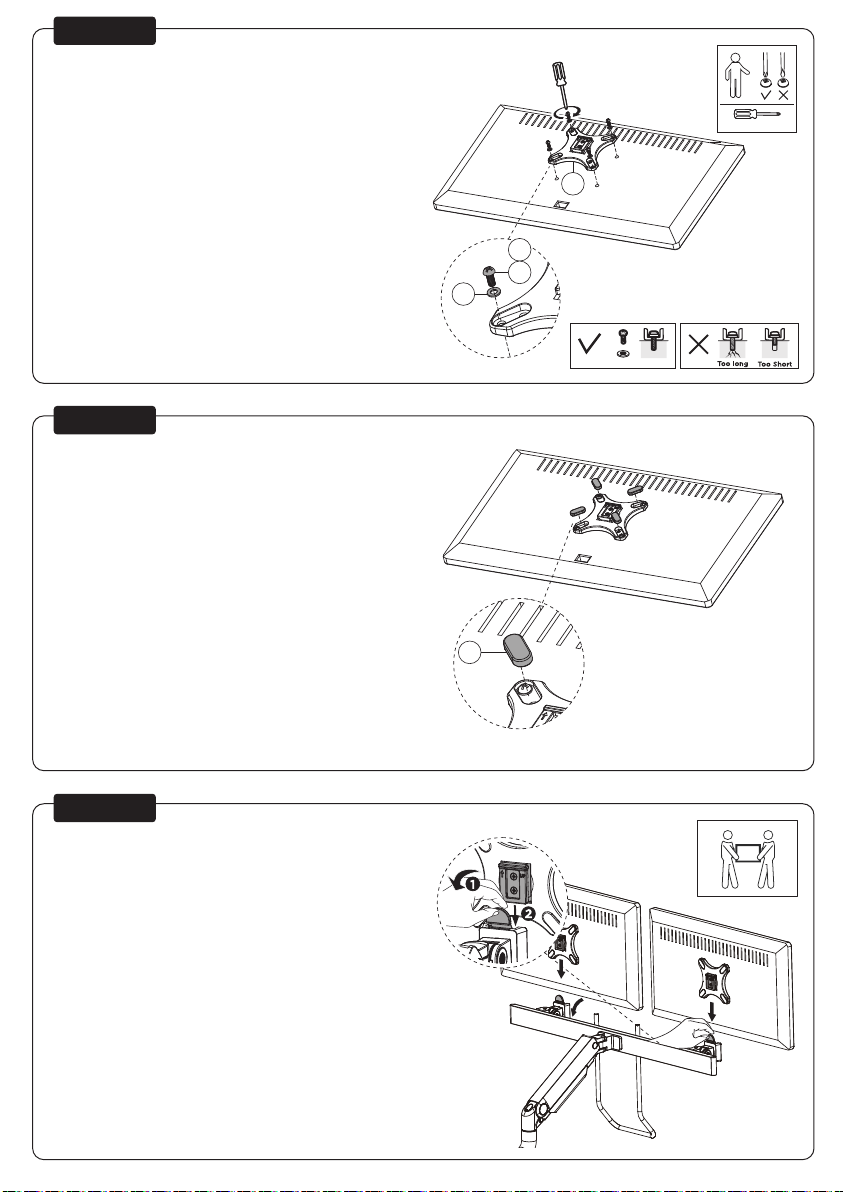

Install the monitors

Installeer de monitors

Installieren Sie die Monitore

Installer les moniteurs

Installa i monitor

Instale los monitores

Instale os monitores

Zainstaluj monitory

STEP 8

Attach the VESA plate to the screen

Bevestig de VESA-plaat aan het scherm

Bringen Sie die VESA-Platte am Bildschirm an

Fixez la plaque VESA à l'écran

Fissare la piastra VESA allo schermo

Fije la placa VESA a la pantalla

Fixar a placa VESA ao ecrã

Przymocuj płytkę VESA do ekranu

STEP 6

* Not Included

M-A

M-B

M-C

Place the decorative covers

Plaats de decoratieve afdekkapjes

Platzieren Sie die dekorativen Abdeckungen

Placez les couvertures décoratives

Posizionare le coperture decorative

Coloque las tapas decorativas

Colocar as tampas decorativas

Umieścić osłony dekoracyjne

STEP 7

Adjust the gas spring

Stel de gasveer af

Gasfeder-Höhenverstellung einstellen

Ajuster le ressort à gaz

Regolare la forza della molla

Ajustar la fuerza de resorte a gas

Ajuste a força da mola a gás

Ustawić naprężenie sprężyny

Remove the cable cover and run the cable(s) through the cover

Verwijder de kabelgoot en leid de kabel(s) door de kabelgoot

Entfernen Sie die Kabelabdeckung und Kabel durch die Kabel-

abdeckung führen

Retirez les couvercles caches câbles et positionnez vos câbles

dans les goulettes prévues à cet effet et reclipsez les caches

câbles

Rimuovere la copertura del cavo e far passare il cavo attraverso

la copertura del cavo

Retire la cubierta del cable y pase el (los) cable(s) a través de la

bandeja para cables

Remova a tampa do cabo e passe o cabo pela tampa do cabo

Zdejmij osłonę kabli i przeprowadź kabel przez osłonę kabla

STEP 10

STEP 9

Adjust the mount to the desired position

Stel de steun in op de gewenste positie

Positionieren der Halterung in der gewünschten Position

Ajustez le support à la position souhaitée

Regolare il supporto nella posizione desiderata

Ajuste el soporte a la posición deseada

Ajuste o suporte na posição desejada

Dostosuj pozycję uchwytu do twoich wymagań

STEP 11

STEP 12

Note: If the display does not

stop at your desired position,

tighten the screw as shown.

For correct horizontal alignment, position the screens in the

exact middle of the crossbar and place the monitor arm to

the left side

Voor correcte horizontale uitlijning, positioneer de schermen

in het exacte midden van de crossbar en plaats de monitor-

arm naar de linkerzijde

Für eine korrekte horizontale Ausrichtung positionieren Sie

die Bildschirme genau in der Mitte der Querstange und posi-

tionieren Sie den Monitorarm nach links

Pour un alignement horizontal correct, positionnez les écrans

au centre exact de la barre transversale et positionnez le bras

du moniteur vers la gauche

Per un allineamento orizzontale corretto, posiziona gli schermi

esattamente al centro della traversa e posiziona il braccio del

monitor sul lato sinistro

Para una correcta alineación horizontal, coloque las pantallas

exactamente en el centro de la barra transversal y coloque el

brazo del monitor en el lado izquierdo

Para um alinhamento horizontal correcto, posicionar os ecrãs

no meio exacto da barra transversal e colocar o braço do mo-

nitor do lado esquerdo

Aby uzyskać prawidłowe ustawienie w poziomie, ustaw ekrany

dokładnie na środku poprzeczki i umieść ramię monitora po

lewej stronie
