INSTALLATION INSTRUCTIONS

NI TB-2636

4×32 2-Wire Terminal Block for the NI PXI-2529

This document describes how to install and connect signals to the

National Instruments TB-2636 terminal block. Refer to the NI Switches

Getting Started Guide to determine when to install the NI TB-2636.

Introduction

The NI TB-2636 terminal block installs in front of the NI PXI-2529 switch

module and has screw terminals that provide access to the rows and

columns of the matrix.

Caution This terminal block is rated for Measurement Category I and intended to carry

signal voltages no greater than 150 V. This module can withstand up to 800 V impulse

voltage. Do not use this module for connection to signals or for measurements within

Categories II, III, or IV. Do not connect to MAINS supply circuits (for example, wall

outlets) of 115 or 230 VAC. Refer to the Read Me First: Safety and Radio-Frequency

Interference document for more information on measurement categories.

When module terminals are hazardous voltage LIVE (> 42.4 Vpk/60 VDC), you must

ensure that devices and circuits connected to the module are properly insulated from

human contact.

Conventions

The following conventions are used in this document:

»The »symbol leads you through nested menu items and dialog box options

to a final action. The sequence File»Page Setup»Options directs you to

pull down the File menu, select the Page Setup item, and select Options

from the last dialog box.

Ρ΅νιϋΠȂ඾ུࢊβȜΐ܄ȃ

NI TB-2636 Installation Instructions 2 ni.com

This icon denotes a note, which alerts you to important information.

This icon denotes a caution, which advises you of precautions to take to

avoid injury, data loss, or a system crash.

bold Bold text denotes items that you must select or click in the software, such

as menu items and dialog box options. Bold text also denotes parameter

names.

italic Italic text denotes variables, emphasis, a cross-reference, or an introduction

to a key concept. Italic font also denotes text that is a placeholder for a word

or value that you must supply.

monospace Text in this font denotes text or characters that you should enter from the

keyboard, sections of code, programming examples, and syntax examples.

This font is also used for the proper names of disk drives, paths, directories,

programs, subprograms, subroutines, device names, functions, operations,

variables, filenames, and extensions.

1. Unpack the Terminal Block

The terminal block is shipped in an antistatic package to prevent

electrostatic discharge (ESD) that can damage several components on the

terminal block. To avoid such damage when you handle the terminal block,

take the following precautions:

Caution Never touch the exposed pins of connectors.

• Ground yourself using a grounding strap or by touching a grounded

object.

• Touch the antistatic package to a metal part of the chassis before you

remove the terminal block from the package.

Remove the terminal block from the package and inspect the terminal block

for loose components or any sign of damage. Notify NI if the terminal

block appears damaged in any way. Do not install a damaged terminal

block on a switch module.

Store the terminal block in the antistatic package when not in use.

©National Instruments Corporation 3 NI TB-2636 Installation Instructions

2. Verify the Components

Make sure you have the following:

❑NI TB-2636 terminal block

❑PXI chassis

❑NI PXI-2529 switch module

❑1/8 in. flathead screwdriver

3. Connect Signals

To connect signals to the terminal block, complete the following steps

while referring to Figure 1.

1. Remove the terminal block top cover screw with a flathead

screwdriver.

2. Gently lift the terminal block top cover off the terminal block.

3. Loosen the two screws on the strain-relief bar, leaving plenty of space

for the signal cables.

4. Pull the signal wires through the strain-relief opening shown in

Figure 1.

5. Connect the safety earth ground to the safety ground lug.

6. Connect the wires to the terminals by inserting the stripped end of the

wire into the terminal. Secure the wire by tightening the screw for each

terminal. No bare wire should extend past the screw terminal. Exposed

wire increases the risk of a short-circuit and can result in a failure.

7. Remove the slack in the terminal block wiring by pulling the wires

through the strain-relief bar.

8. Tighten the two screws on the strain-relief bar until the signal wires are

secured.

9. Replace the terminal block top cover.

10. Secure the terminal block top cover with the top cover screw.

NI TB-2636 Installation Instructions 4 ni.com

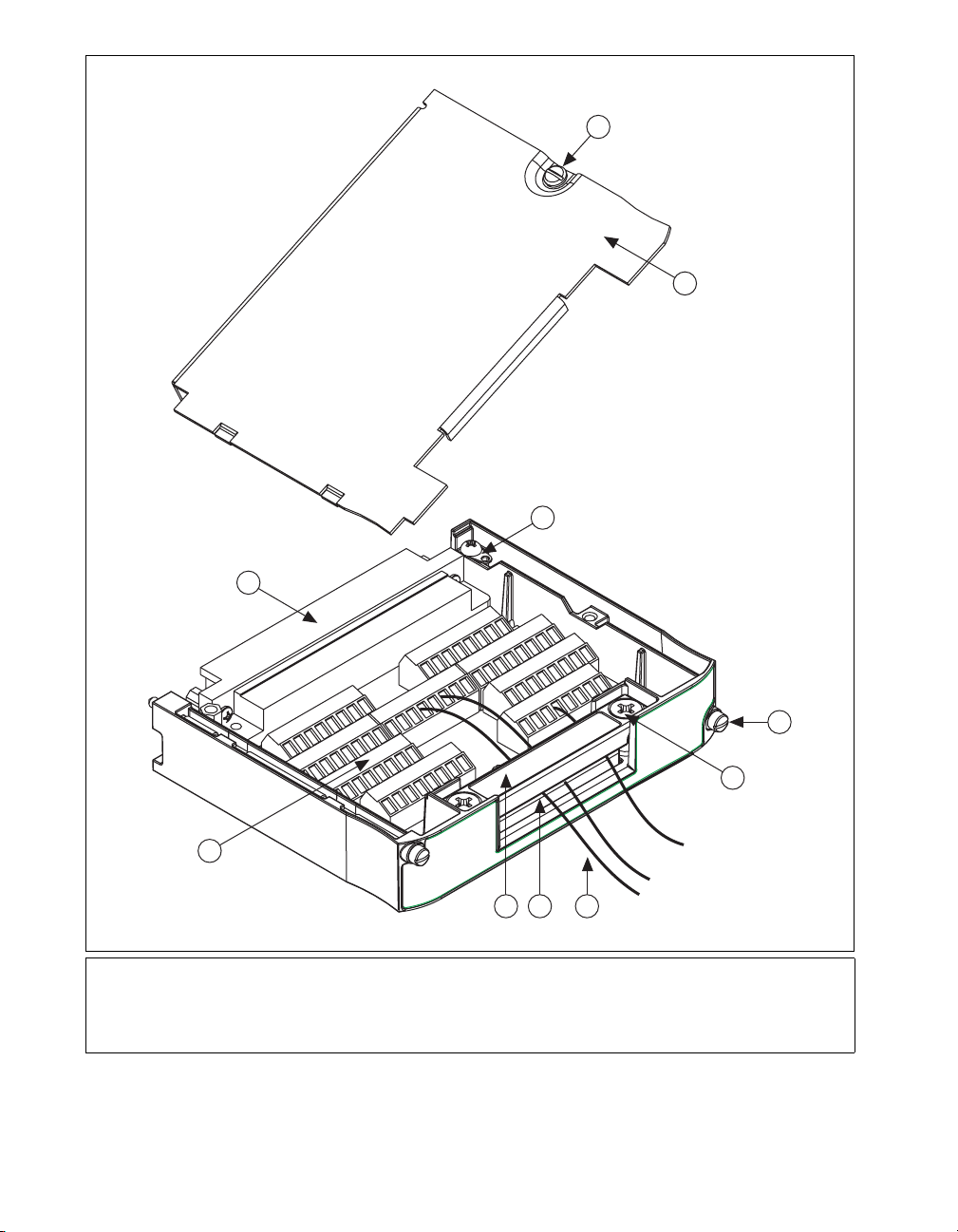

Figure 1. NI TB-2636 Terminal Block

1 Strain-Relief Bar

2 Strain-Relief Opening

3 Signal Wires

4 Strain-Relief Screw

5 Jackscrew

6 Safety Ground Lug

7 Terminal Block Top Cover

8 Top Cover Screw

9 Rear Connector

10 Screw Terminals

1 2

©National Instruments Corporation 5 NI TB-2636 Installation Instructions

Figure 2. NI TB-2636 Terminal Reference

WARNING:

IF HIGH VOLTAGE IS PRESENT, CONNECT A SAFETY

EARTH GROUND TO THE SAFETY GROUND LUG.

NI TB-2636 Terminal Reference Guide

100 POSITION CONNECTOR

C12+

C12-

C13+

C13-

C14+

C14-

C15+

C15-

C28+

C28-

C29+

C29-

C30+

C30-

C31+

C31-

C8+

C8-

C9+

C9-

C10+

C10-

C11+

C11-

C24+

C24-

C25+

C25-

C26+

C26-

C27+

C27-

C20+

C20-

C21+

C21-

C22+

C22-

C23+

C23-

C16+

C16-

C17+

C17-

C18+

C18-

C19+

C19-

C4+

C4-

C5+

C5-

C6+

C6-

C7+

C7-

R0+

R0-

R1+

R1-

R2+

R2-

R3+

R3-

C0+

C0-

C1+

C1-

C2+

C2-

C3+

C3-

NI TB-2636 Installation Instructions 6 ni.com

4. Install the Terminal Block

To connect the NI TB-2636 terminal block to the NI PXI-2529 front panel,

complete the following steps while referring to Figure 3.

1. Connect the NI PXI-2529 front connector to its mating connector on

the terminal block.

2. Tighten the top and bottom jackscrews on the terminal block to hold it

securely in place. Do not overtighten the screws.

Figure 3. Installing the NI TB-2636 Terminal Block

1 Jackscrew 2 Front Connector 3 NI PXI-2529 4 NI TB-2636

©National Instruments Corporation 7 NI TB-2636 Installation Instructions

Compliance and Certifications

Safety

This product is designed to meet the requirements of the following

standards of safety for electrical equipment for measurement, control,

and laboratory use:

• IEC 61010-1, EN 61010-1

• UL 61010-1, CSA 61010-1

Note For UL and other safety certifications, refer to the product label or visit ni.com/

certification, search by model number or product line, and click the appropriate link

in the Certification column.

Electromagnetic Compatibility

This product is designed to meet the requirements of the following

standards of EMC for electrical equipment for measurement, control,

and laboratory use:

• EN 61326 EMC requirements; Minimum Immunity

• EN 55011 Emissions; Group 1, Class A

• CE, C-Tick, ICES, and FCC Part 15 Emissions; Class A

Note For EMC compliance, operate this device according to product documentation.

CE Compliance

This product meets the essential requirements of applicable European

Directives, as amended for CE marking, as follows:

• 73/23/EEC; Low-Voltage Directive (safety)

• 89/336/EEC; Electromagnetic Compatibility Directive (EMC)

Note Refer to the Declaration of Conformity (DoC) for this product for any additional

regulatory compliance information. To obtain the DoC for this product, visit ni.com/

certification, search by model number or product line, and click the appropriate link

in the Certification column.

Waste Electrical and Electronic Equipment (WEEE)

EU Customers At the end of their life cycle, all products must be sent to a WEEE recycling

center. For more information about WEEE recycling centers and National Instruments

WEEE initiatives, visit ni.com/environment/weee.htm.

National Instruments, NI, ni.com, and LabVIEW are trademarks of National Instruments Corporation. Refer to the Terms of Use section on

ni.com/legal for more information about National Instruments trademarks. Other product and company names mentioned herein are

trademarks or trade names of their respective companies. For patents covering National Instruments products, refer to the appropriate location:

Help»Patents in your software, the patents.txt file on your CD, or ni.com/patents.

取り付け手順

NI TB-2636

4 ×32 NI PXI-2529 用2線式端子台

このドキュメントでは、ナショナルインスツルメンツ製 TB-2636 端子台

の取り付け方、また信号の接続方法について説明しています。

NI TB-2636

を取り付ける順番については、『NI スイッチスタートアップガイド』を参

照してください。

はじめに

NI TB-2636 端子台は NI PXI-2529 スイッチモジュールの前面に取り付け、

ネジ留め式端子でマトリクスの行と列へ接続します。

注意この端子台は、Measurement Category I に定格されているため、使用できる

信号電圧は 150 V 以下で、最大 800 V インパルス電圧に対して耐性があります。

Category II、III、または IV の信号を、このモジュールに

接続したり測定しない

でください

。

115 または 230 VAC のコンセントを使用する電源回路（例 : 壁コン

セント）に

接続しないでください

。

測定カテゴリの詳細については、『はじめに

お読みください : 安全対策と無線周波数妨害について』を参照してください。

モジュール端子が危険電圧（>42.4 Vpk/60 VDC）で活電状態の場合は、

デバイスとモジュールに接続されている回路が人体に触れないよう必ず適

切に絶縁してください。

表記規則

このドキュメントでは、以下の表記規則を使用します。

→矢印（→）は、ネスト化されたメニュー項目やダイアログボックスのオプ

ションをたどっていくと目的の操作項目を選択できることを示します。

たとえば、ファイル→ページ設定→オプションとなっている場合は、ファ

イルメニューをプルダウンして、ページ設定項目を選択し、最後のダイア

ログボックスからオプションを選択します。

このアイコンは、注意すべき重要な情報があることを示します。

NI TB-2636 取り付け手順 2 ni.com/jp

このアイコンは、負傷、データの損失、システムの破壊を防止するための

注意事項を示します。

太字太字のテキストは、メニュー項目やダイアログボックスのオプションな

ど、ソフトウェアで選択またはクリックする必要がある項目を表します。

また、

太字のテキストは、パラメータ名も表します。

斜体

斜体のテキストは、変数、強調、相互参照、または重要な概念の説明を示

します。

また、入力する必要のある言葉や値を表すこともあります。

monospace このフォントのテキストは、キーボードから入力する必要があるテキスト

や文字、コードの一部、プログラムサンプル、構文例を表します。

また、

ディスクドライブ、パス、ディレクトリ、プログラム、サブプログラム、

サブルーチンなどの名称、デバイス名、関数、操作、変数、ファイル名お

よび拡張子の引用にも使用されます。

1. 端子台を箱から取り出す

端子台は、部品に破損をもたらす静電放電（ESD）を防止するために静電

気防止用パッケージに包装されて出荷されています。

このような破損を回

避するには、以下の予防措置を行ってください。

注意露出しているコネクタピンには絶対に触れないでください。

•接地ストラップを使用したり、接地された物体に触れて、身体を接地

する。

•静電気防止用パッケージをシャーシの金属部分に接触させてから、

端子台をパッケージから取り出す。

端子台を箱から取り出し、部品がゆるんでいないかどうか、また、破損箇

所がないかどうか調べます。

端子台が破損している場合は、ナショナルイ

ンスツルメンツまでご連絡ください。

破損している端子台をスイッチモ

ジュールに取り付けないでください。

端子台は、使用しないときは静電気防止用パッケージに入れて保管してく

ださい。

Tabla de contenidos

Otros manuales de Hardware de computadora de National Instruments

National Instruments

National Instruments NI 5401 Manual de usuario

National Instruments

National Instruments sbRIO-9607 Manual de usuario

National Instruments

National Instruments NI 9219 Manual de usuario

National Instruments

National Instruments 8330 Series Manual de usuario

National Instruments

National Instruments PCI-1407 Manual de instrucciones

National Instruments

National Instruments PC-LPM-16/PnP Manual de usuario

National Instruments

National Instruments NI-9238 Manual de usuario

National Instruments

National Instruments PXI/CompactPCI Embedded Computer NI PXI-8108 Manual de usuario

National Instruments

National Instruments 800 Series Manual de usuario

National Instruments

National Instruments PCMCIA-232 Manual de usuario

National Instruments

National Instruments NI PXI-1042 Series Manual de usuario

National Instruments

National Instruments PCI-6034E Manual de usuario

National Instruments

National Instruments PXI-8186 Manual de usuario

National Instruments

National Instruments GPIB-120B Manual de usuario

National Instruments

National Instruments Multifunction RIO NI R Series Manual de usuario

National Instruments

National Instruments PXI-GPIB Manual de usuario

National Instruments

National Instruments NI 9401 Manual de usuario

National Instruments

National Instruments PXI-8187 Manual de usuario

National Instruments

National Instruments NI-9146 Manual del propietario

National Instruments

National Instruments USRP-2940 Manual de usuario

National Instruments

National Instruments CAN PXI-846 Series Manual de usuario

National Instruments

National Instruments PXIe-8240 Manual de usuario

National Instruments

National Instruments SC-207 Series Manual de usuario

National Instruments

National Instruments Two-Slot Embedded Controller NI PXI-8183 Manual de usuario

Manuales populares de Hardware de computadora de otras marcas

EMC2

EMC2 VNX Series Manual del propietario

Panasonic

Panasonic DV0PM20105 Manual de usuario

Mitsubishi Electric

Mitsubishi Electric Q81BD-J61BT11 Manual de usuario

Gigabyte

Gigabyte B660M DS3H AX DDR4 Manual de usuario

Raidon

Raidon iT2300 Manual de usuario

Hauppauge

Hauppauge WinTV-HVR-2250 Manual de usuario

Kontron

Kontron CP6002 Manual de usuario

Manhattan

Manhattan 702843 Manual de usuario

Aphex

Aphex 230 Manual de usuario

AMD

AMD Phenom II Manual operacional

Intel

Intel NUC 12 Pro Manual de usuario

dbx

dbx Zone Pro 1260 Manual de usuario

Galaxy

Galaxy GHDX2-2430S-24F4D Manual de usuario

Intel

Intel AXXRMFBU4 Manual de usuario

Kontron

Kontron DIMM-PC/MD Manual de usuario

ST X-NUCLEO-SAFEA1B Instrucciones de funcionamiento

STEINWAY LYNGDORF

STEINWAY LYNGDORF SP-1 Manual de usuario

Advantech

Advantech ASMB-935 Series Manual de usuario
