FOR MORE INFORMATION CALL: 1-800-BUY-MOEN

www.moen. om

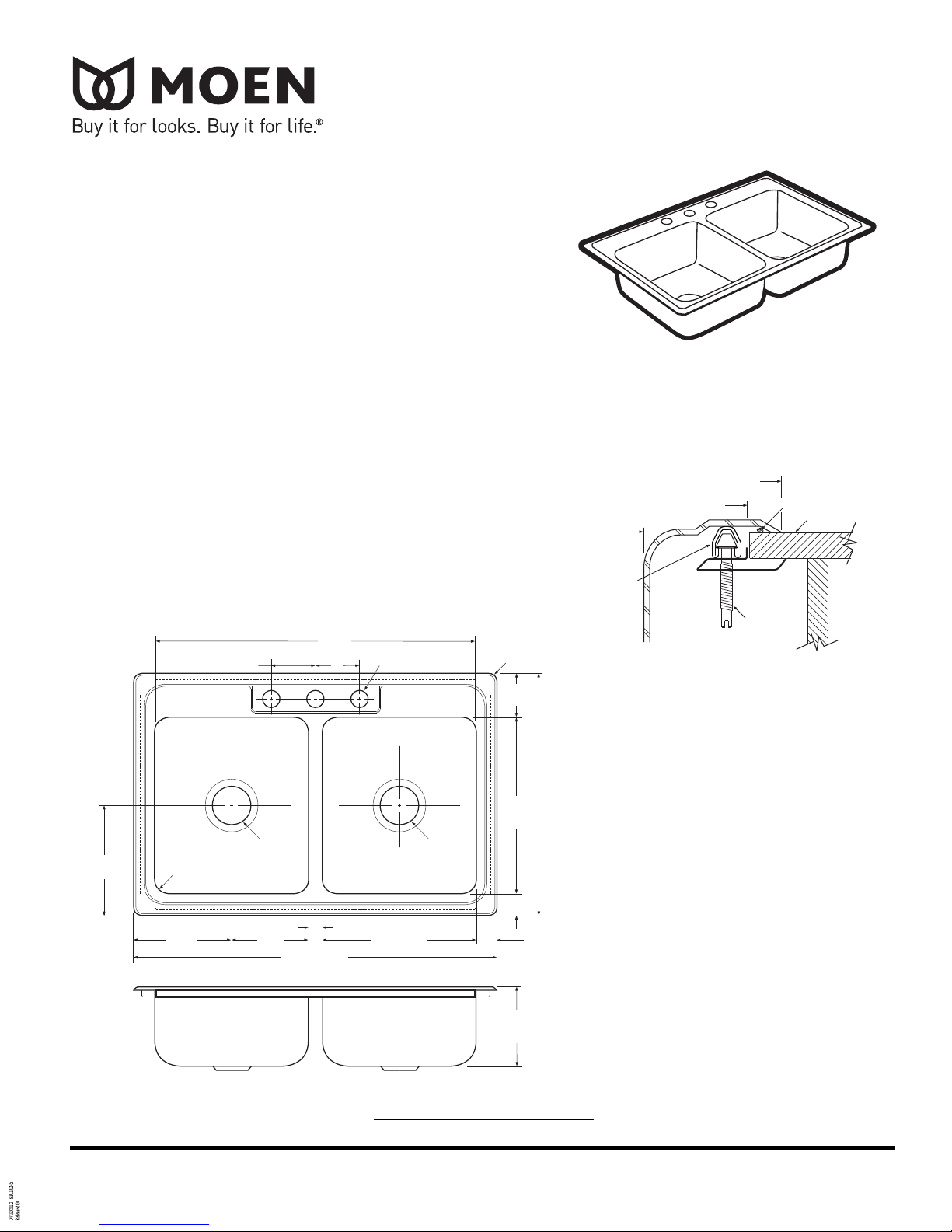

CRITICAL DIMENSIONS

(DO NOT SCALE)

Specifications

Rev. 3/12

(51mm)

16"

(406mm)

BOWL

4"(102mm)

33"(838mm)

LENGTH

(102mm)

2-3/4"(70mm)

R. TYP.

8-7/8"

(225mm)

3-1/2"(89mm)

DIA. TYP.

1-1/2"(38mm)

R. TYP.

1-7/8"

(48mm)

14"(356mm)

1-1/4"(32mm)

(179mm)

29-1/4"

(743mm)

22"

(559mm)

WIDTH

10"

(254mm)

3-1/2"(89mm)

DIA. TYP.

1-1/2"(38mm)

DIA. TYP.

(203mm)

SINK DESCRIPTION

• Manufactured of 22 gauge

• Two bowls are 14" x 16" x 8"

• The sink ledge has three fixture mounting holes,

1-1/2" in diameter and 4" on center

• Has two 3-1/2" diameter recessed drain openings

• Soundshield undercoating maximizes sound deadening

and inhibits condensation

• Made in U.S.A.

• Includes all necessary mounting hardware

CUT OUT DIMENSIONS

• Cut out dimensions are 32-3/8" x 21-3/8", with a

1-1/2" corner radius. A tolerance of plus or minus

1/16" is acceptable

STANDARDS

• Third party certified to ASME A112.19.3/CSA B45.4 and

all applicable specifications referenced therein

WARRANTY

• arranted for five years against material or

manufacturing defects

Installation Detail

SINK OVERALL DIMENSION

COUNTERTOP CUT-OUT

BOWL

DIMENSION

"V" CHANNEL

SINK

CLAMP

COUNTERTOP

SEALANT MATERIAL

Ex alibur®

Double Bowl Drop-In Sink

Model: 22866,

22816 (Bulk Pack, 25 Per Carton)

(EDE-3322-3-8)
