Migatronic OMEGA3 YARD 300 Manual de usuario

BRUGSVEJLEDNING

USER GUIDE

BETRIEBSANLEITUNG

GUIDE DE L’UTILISATEUR

BRUKSANVISNING

GUIDA PER L’UTILIZZATORE

GEBRUIKERSHANDLEIDING

KÄYTTÖOHJE

NÁVOD K OBSLUZE

PODRĘCZNIK UŻYTKOWNIKA

KEZELÉSI ÚTMUTATÓ

OMEGA3YARD 300

50115024 C2 Valid from 2017 week 20

Dansk ..................................................................3

English ..............................................................13

Deutsch.............................................................23

Français.............................................................33

Svenska.............................................................43

Italiano .............................................................53

Nederlands .......................................................63

Suomi................................................................73

Česky.................................................................83

Polski.................................................................93

Magyar............................................................103

Tilslutning og ibrugtagning

Advarsel

Læs advarselsblad og

denne brugsanvisning

omhyggeligt igennem

inden installation og

ibrugtagning.

Gem til senere brug.

Installation

Nettilslutning

Tilslut maskinen til den netspænding, den er

konstrueret til. Se typeskiltet (U1) bag på maskinen.

Vigtigt!

Når stelkabel og svejseslange

tilsluttes maskinen, er god

elektrisk kontakt nødvendig

for at undgå, at stik og kabler

ødelægges.

Løfteanvisning

OMEGA3YARD må

løftes i håndtaget

med kran.

1. Nettilslutning

2. Tænd/sluk- knap

3. Tilslutning beskyttelsesgas

4. Tilslutning svejseslange (standard) og

elektrodeholder med MMA dinse (ekstraudstyr)

5. Tilslutning fjernkontrol (ekstraudstyr)

6. Stelklemme

7. Tilslutning - CAN (ekstraudstyr)

8. Bøjle (ekstraudstyr)

9. Hjulkit (ekstraudstyr)

10. Vogn (ekstraudstyr)

Power

GAS

2-6 bar

gul/grøn

brun

sort

grå

3x208-440V (boost)

3x400V

Montering af bøjle

Montering af hjulkit

Justering af trådbremse

Bremsen justeres så stramt, at trådrullen standser,

inden svejsetråden kører ud over kanten på rullen.

Bremsekraften er afhængig af vægten på trådrullen

og trådhastigheden.

Justering:

• Juster trådbremsen ved at spænde eller løsne

låsemøtrikken på trådnavets aksel.

Tilslutning og ibrugtagning

Tilslutning af beskyttelsesgas

Gasslangen, som udgår fra bagsiden af maskinen (3), tilsluttes

en gasforsyning med en reduktionsventil (2-6bar).

(Obs. Nogle typer reduktionsventiler kan kræve højere

udgangstryk end 2 bar for at fungere optimalt).

En gasﬂaske kan ﬁkseres på vogn.

Brænderregulering (Dialog-brænder)

Hvis en svejseslange med Dialog-brænder anvendes, kan

strømstyrke/trådhastighed justeres både på maskinen og

på Dialog-brænderen. Brænderreguleringen er passiv uden

Dialog-brænder.

Rangerfunktion

Funktionen bruges til at

rangere/fremføre tråd, evt. efter

trådskift.

Valg af svejsepolaritet

For visse svejsetrådstyper anbefales det, at man skifter

svejsepolaritet. Det gælder især for Innershield svejsetråd.

Kontroller den anbefalede polaritet på svejsetrådens

emballage.

Ændring af polaritet

1. Afbryd maskinen fra lysnettet

2. Afmonter boltene i trådrummet med en nøgle

3. Ændr ifølge skitser nedenfor

4. Monter boltene i trådrummet med en nøgle

5. Slut maskinen til lysnettet

Ændring af polaritet

Omega Yard

61111432

Ændring af polaritet

Omega Yard Boost

Tilslutning og ibrugtagning

ADVARSEL

Når der trykkes på svejseslangens

kontakt/tast er der spænding på

svejsetråden og elektroden.

Manuel gasregulering

Tænd, tryk, svejs

Indstilling af svejseprogram

• Tænd svejsemaskinen på hovedafbryderen (2)

• Vælg svejseprogram eller materiale/gas/trådtykkelse

(afhængig af model).

• Indstil svejsestrøm og

sekundære parametre

Læs mere i Quickguiden

om indstilling af din

svejsemaskine

• Maskinen er nu klar til brug

Softwareindlæsning

• Indsæt SD-kortet i

maskinens kortlæser som

vist på tegningen.

• Tænd maskinen.

• Displayet blinker kortvarigt

med tre streger, når

opdateringen starter.

• Vent indtil maskinens

display viser den indstillede

strøm.

• Sluk maskinen og tag SD-kortet ud

• Maskinen er nu klar til brug.

Hvis kontrolboksen udskiftes, er det nødvendigt at

lægge software ind i den nye boks ved hjælp af et SD-

kort. Softwaren kan downloades fra

www.migatronic.com

BASIC III

61111425

Manuel gasregulering

(ekstra udstyr)

Ventilen er åben ved maks. indstilling

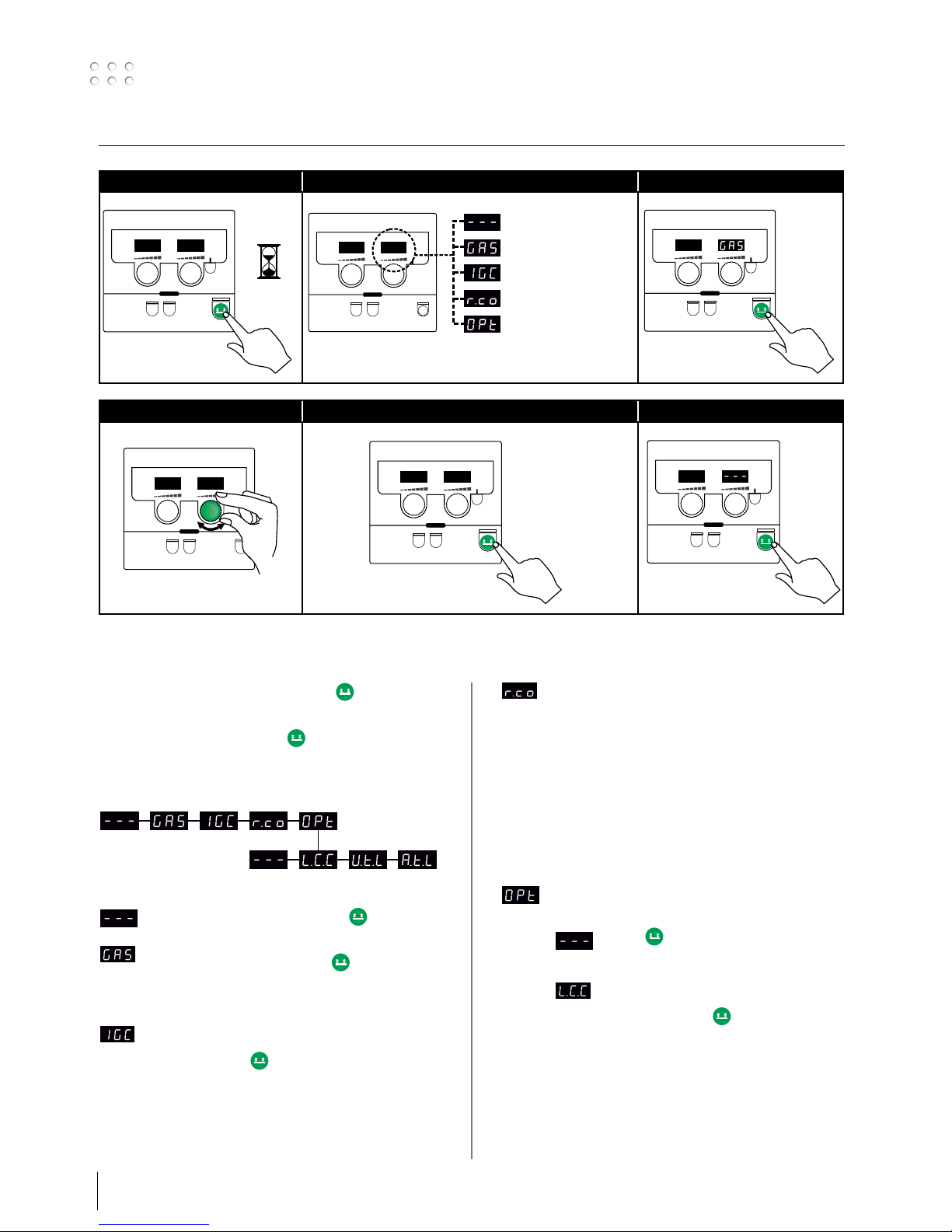

Specielle funktioner

1. Åbn brugermenu 2. Find menuvalg 3. Vælg menupunkt

5 secs

Forlad/Exit menu

Gas test

IGC - status og kalibrering

(ikke alle modeller)

Fjernregulering

Valg af maskinindstillinger

(ikke alle modeller)

4. Indstil parameter 5. Gem valgte data 6. Forlad/Exit menu

Parametre og menuvalg

Brugermenuen åbnes med et langt tryk på -knappen. Drej

på venstre drejeknap til det ønskede menuvalg vises. Højre

drejeknap kan bruges til at ændre indstillinger, som vises i

højre display. Med et kort tryk på -knappen aktiveres

funktioner som fx gastest.

Følgende diagram viser alle funktioner og parametre i bruger-

menuen.

Forlader menuen hvis der trykkes på -knappen.

GAStest

Gasventilen åbnes og lukkes med - knappen. Gas-

gennemstrømningen kan indstilles med højre drejeknap, hvis

IGC-kit er installeret.

IGC-status og -kalibrering

Kun synlig når IGC-kit er installeret.

IGC-kalibrering startes med -knappen. Højre drejeknap kan

bruges til at skifte mellem manuel og synergisk gaskontrol,

hvis et synergisk MIG-program er valgt:

0: Manuel gaskontrol

1: Synergisk (IGC) gaskontrol

Indstilling af fjernregulering

Indstilling kan ændres med højre drejeknap.

Følgende indstillinger understøttes (Basic panel kun 0-2):

0: Inaktiv

1: Dialog-brænder (varenr. 80100402)

2: Analog fjernregulering (varenr. 78815029)

4: MIG-A-Twist V2 (november 2010) (varenr. 80100403)

5: MIG-A-Twist V1 (varenr. 80100403)

6: ERGO2 1 – 7 sekvenser (varenr. 80100774)

7: ERGO XMA 1 – 3 sekvenser (varenr. 80100758)

Valgmuligheder for maskinindstillinger.

(Gælder kun Pulse og Synergic panelet)

Tryk på -knappen forlader OPt-menu og

returnerer til hovedmenu.

Lang kabelkompensering - status og

kalibrering

Kabelkalibrering startes med -knappen.

Lang kabelkompensering aktiveres/deaktiveres med

højre drejeknap:

0: Lang kabelkompensering er inaktiv

1: Lang kabelkompensering er aktiv

Specielle funktioner

Reduktion af justerbart område for

spændingsindstilling (synergisk MIG/MAG).

Ikke synlig på maskiner med Basic panel. Det

justerbare område for spændingstrim kan reduceres

med 0-50% af den synergiske spænding. Funktionen

bruges, hvis maskinen er låst i niveau 2. Funktionen er

inaktiv, når “---” vises.

Reduktion af justerbart område for strøm-

indstilling (MMA og synergisk MIG/MAG)

eller trådhastighed (manuel MIG).

Ikke synlig på maskiner med Basic panel.

Det justerbare område for strømindstilling kan

reduceres med 0-25% af den synergiske strøm.

Funktionen bruges, hvis maskinen er låst i niveau 2.

Konﬁguration af fjernkontrol

I II III

61111425

5 secs

option

61111425

OFF

option

1 . . .7

option

1 . . .7

option

1 . . .7

(> 01.11.2010)

(< 01.11.2010)

option

1 . . .3

61111425

Kabelkompensering (kalibrering af modstand i svejseslange)

61111425

Std.

Factor

61111425

III

IV V

61111425

Svejseemnets overflade skal være ren for

at sikre god kontakt med brænderen.

Specielle funktioner

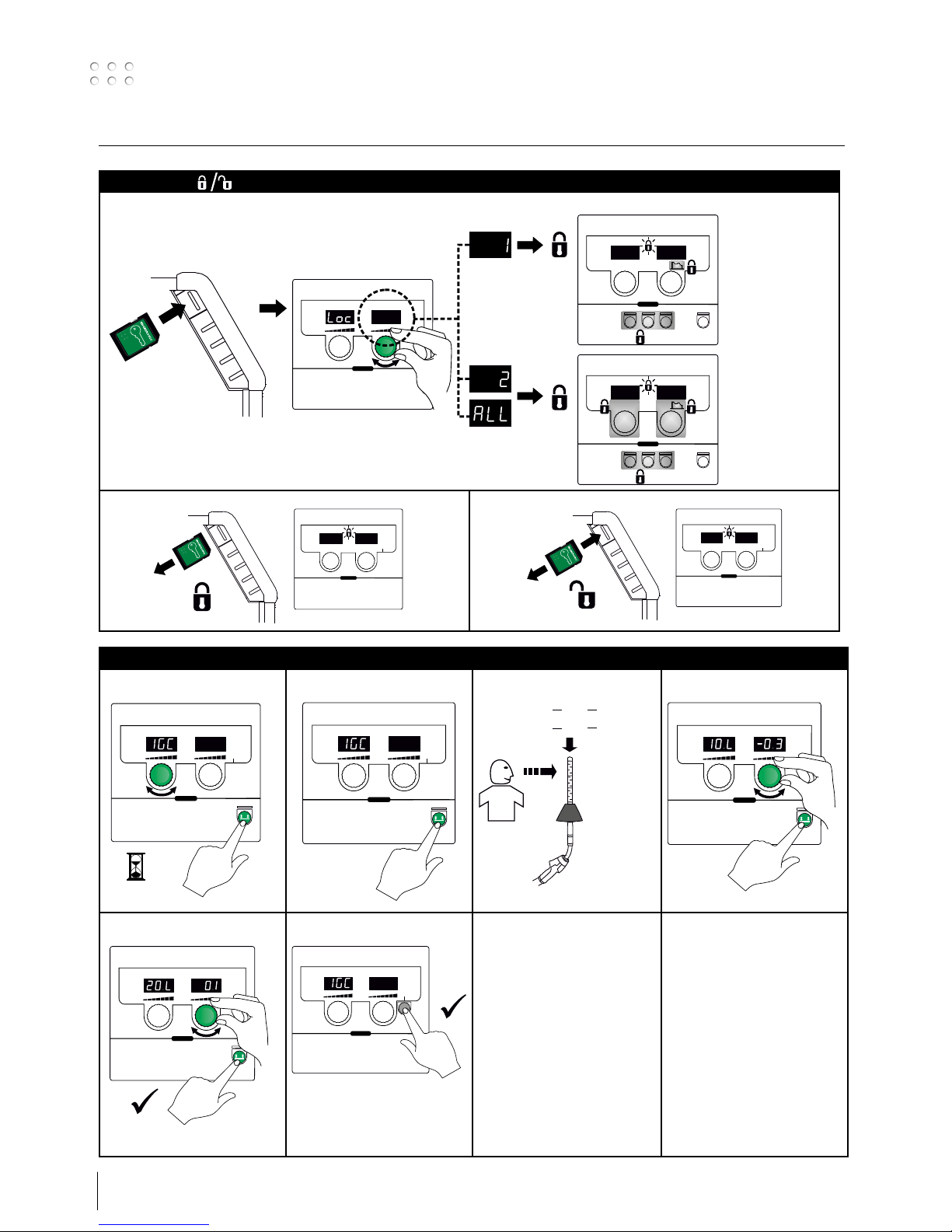

Kalibrering af gasﬂow (ikke alle modeller)

I II

61111425

III

min

10 min

min

20 min

Flowmeter

No.: 81010000

61111425

5 secs

61111425

Låsefunktion

61111425

III

61111425

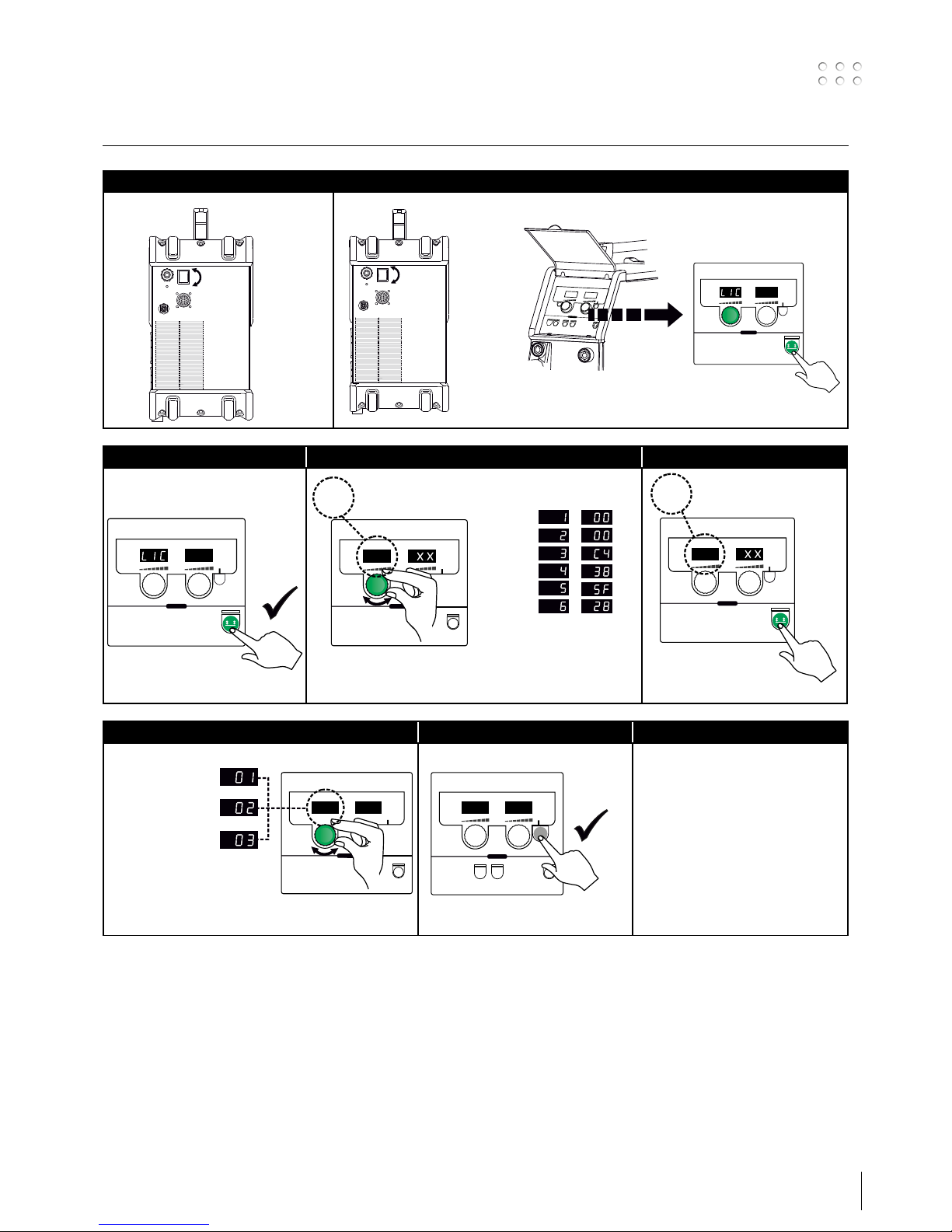

Visning af softwareversioner / Licensnr.

I II

OFF ON

Specielle funktioner

1. Licensnr. 2. Se licensnr. (12 cifre) 3. Retur til SW-versioner

1...6

12345 6

00 00 C4 38 5F 28

1...6

4. Vælg SW 5. Forlad/Exit menu

Betjeningsboks

Svejseprogrampakke

Svejsekontrol

Eksempel på licensnr.:

Fejlkode Årsag og udbedring

E20-00

E20-02

E21-00

E21-06

E21-08

Der er ingen software i kontrolboksen

Download Omega software til SD-kortet,

sæt SD-kortet i boksen og tænd maskinen.

Udskift evt. SD-kortet.

E20-01

E21-01

SD kortet er ikke formateret

Formater SD-kortet i en PC som FAT og

download Omega software til SD-kortet.

Udskift evt. SD-kortet.

E20-03

E21-02

SD-kortet har ﬂere ﬁler med samme navn

Slet SD-kortet og download software igen.

E20-04 Kontrolboksen har forsøgt at indlæse ﬂere

data end den kan have i hukommelsen

Indlæs SD-kortet igen eller udskift SD-

kortet. Tilkald MIGATRONIC Service, hvis

problemet ikke løses.

E20-05

E20-06

Software på SD-kortet er låst til en anden

type kontrolboks

Anvend et SD-kort med software som

passer til din type kontrolboks.

E20-07 Den interne kopibeskyttelse tillader ikke

adgang til mikroprocessoren

Indlæs SD-kortet i maskinen igen eller

tilkald MIGATRONIC Service.

E20-08

E20-09

E21-05

Kontrolboksen er defekt

Tilkald MIGATRONIC Service.

E20-10

E21-07

Den indlæste ﬁl er defekt

Indlæs SD-kortet igen eller udskift SD-

kortet.

E21-03

E21-04

Den indlæste svejseprogrampakke passer

ikke til kontrolboksen

Anvend et SD-kort med software som

passer til din type kontrolboks.

Err GAS Gasfejl

Kontroller gastilførslen.

Gasfejl afmeldes med et kort tryk på en

vilkårlig tast.

E02-04 CAN – kommunikationsfejl

Check mellemkabel/stik

E11-20 Strømsensorfejl

1. Check strømsensor

2. Tilkald MIGATRONIC service

Fejlﬁnding og udbedring

Fejlsymboler

Temperaturfejl

Overophedningsindikatoren lyser, hvis

svejsningen er blevet afbrudt på grund af

overophedning af maskinen.

Lad maskinen være tændt, indtil den er afkølet af

den indbyggede blæser.

Otros manuales para OMEGA3 YARD 300

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de soldadura de Migatronic

Migatronic

Migatronic SIGMA SELECT 300 COMPACT Manual de usuario

Migatronic

Migatronic RALLY MIG 161i Manual de usuario

Migatronic

Migatronic Focus Tig 200 AC/DC Manual de usuario

Migatronic

Migatronic RALLY MIG 161i Manual de usuario

Migatronic

Migatronic FOCUS MIG 130 PFC Manual de usuario

Migatronic

Migatronic SIGMA SELECT ROBO Manual de usuario

Migatronic

Migatronic FOCUS TIG 160 DC HP PFC Manual de usuario

Migatronic

Migatronic CMI 183i Manual de usuario

Migatronic

Migatronic AUTOMIG PULSE Manual de usuario

Migatronic

Migatronic MIG 300 STB Manual de usuario

Migatronic

Migatronic SIGMA Select 300 Manual de usuario

Migatronic

Migatronic AUTOMIG II Manual de usuario

Migatronic

Migatronic AUTOMIG2 i Manual de usuario

Migatronic

Migatronic PILOT 141 Manual de usuario

Migatronic

Migatronic SIGMA SELECT ROBO Manual de usuario

Migatronic

Migatronic FOCUS MIG Manual de usuario

Migatronic

Migatronic AUTOMIG 223i/273i Manual de usuario

Migatronic

Migatronic DELTA 160 HP Manual de usuario

Migatronic

Migatronic OMEGA 3 YARD PULSE Manual de usuario

Migatronic

Migatronic Automation CoWelder Sigma Select 400C... Manual

Migatronic

Migatronic Sigma Core 300 Compact Manual de usuario

Migatronic

Migatronic AUTOMIG Manual de usuario

Migatronic

Migatronic FOCUS MIG 300 Manual de usuario

Migatronic

Migatronic OMEGA 220 Manual de usuario

Manuales populares de Sistema de soldadura de otras marcas

Berner

Berner PLASMACUT 54 Manual de usuario

Pro Spot

Pro Spot PR-155 Manual de usuario

Forney

Forney 210 Manual de usuario

Thermal Arc

Thermal Arc 400S Manual de usuario

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manual de usuario

GYS

GYS PROTIG 201 AC/DC Manual de usuario

TAFA

TAFA 30*8B35 Manual de usuario

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manual de usuario

ESAB

ESAB Buddy Arc 145 Manual de usuario

CIGWELD

CIGWELD 636804 Guía rápida

Red-D-Arc

Red-D-Arc DC-400 Manual de usuario

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manual de usuario

Elettro

Elettro HI-MIG 3000 SYNERGIC Manual de usuario

WIA

WIA Weldmatic 270 CP132-2 Manual de usuario

Sonics

Sonics H520T Manual de usuario

Miller

Miller Big Blue 400D Manual de usuario

NewArc

NewArc RT2000 Guía de inicio rápido

Hypertherm

Hypertherm powermax1000 Manual de usuario
