Micromax A111 Manual de usuario

A111

Level 2 service manual

2

content

1、Product introduce..………..p3-p4

2、Disassembly guide ……….p5-p19

3、Structure parts diagram…..p20

4、Repairing guide …………...p21-p31

3

Product introduce

4

Product introduce

Model ：

Product size：147*77.2*9.9

Platform：Qualcomm MSM8225Q，Quad-Core 1.2GHz

Memory：4GB+512MB (Nand&sdram+RAM）

System：Android 4.1

Frequency band: WCDMA：2100MHz，GSM：900/1800MHz

Battery：2100mAh

charger: Travel charger

USB cable: MICRO 5PIN

earphone：3.5jack

LCD&TP：5.3 FWVGA TN, resolution:960*540，Capacitance TP（Glove

touch）， multi-point touch（5 point）

Camera：1.2M and 8.0M CMOS

Support：GPS，BT2.1，WIFI，FM。

Support：3D graphics accelerator，accelerator sensor, distance sensor, light

feeling sensor。

5

Hot gun

Tweezer

Solder iron

Tommy bar

Cross Screw driver

1. Tools list

Tweezer /Cross screw driver/ Solder/Tommy bar/hot gun

Disassembly guide

6

2. Battery caver disassembly

open the battery cover，as the Fig. 1

Fig. 1

Disassembly guide

Battery

cover

7

3. Back caver disassembly

1）Unscrew 7 screws in back cover ，as the Fig.2；

Fig. 2

Disassembly guide

8

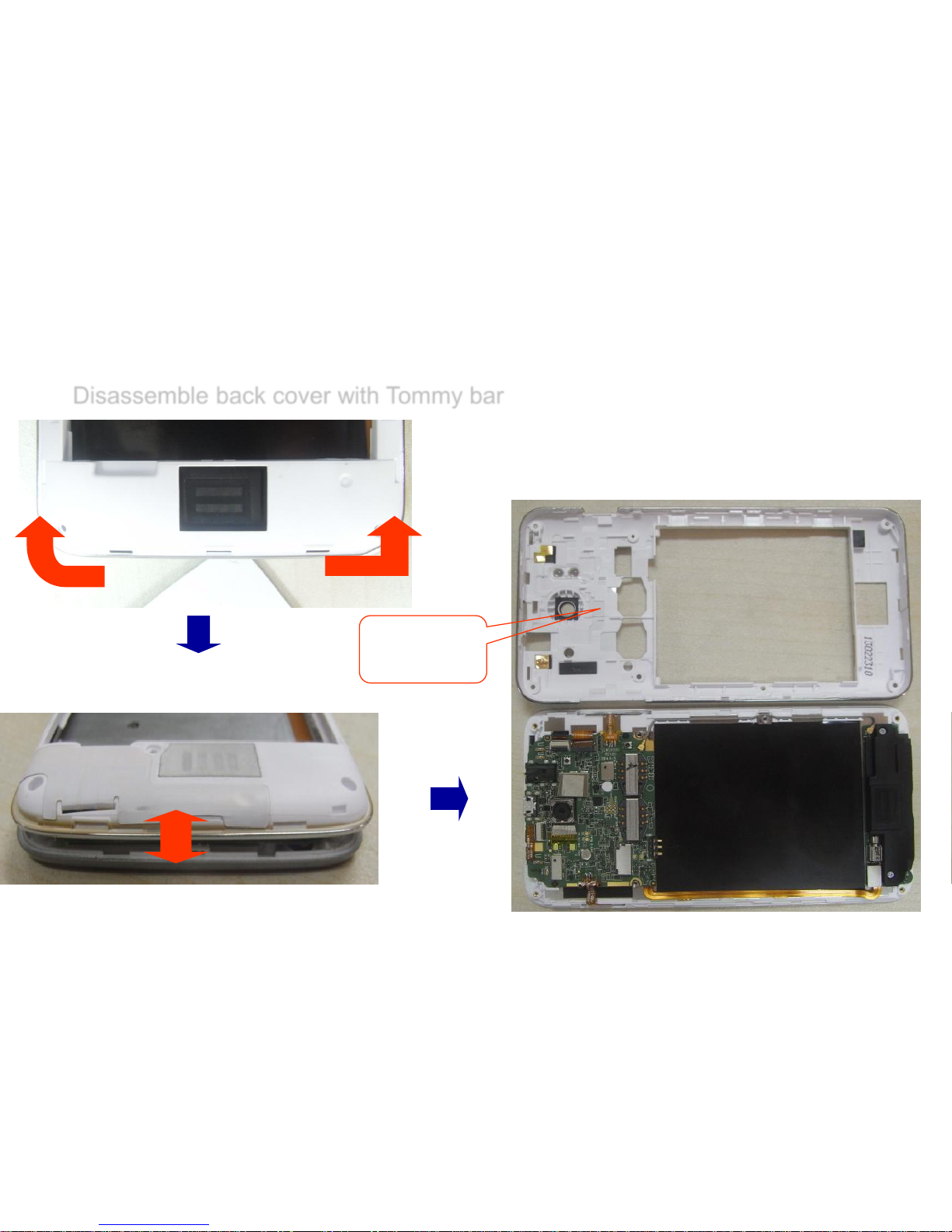

Fig. 3

2）Disassemble back cover with Tommy bar ，as the Fig.3；

Disassembly guide

Back

cover

9

4.Main board and front cover disassembly

1）The main components of distribution，as the fig.4；

Fig.4

Disassembly guide

800M

CAM.

USB con.

Earphoe

con.

Main

PCBA

TP con. LCD con. SIM con.

T card

con. Battery

con.

RF cable

Main FPC

Sub PCBA

vibrator

Light

Sensor

con.

Speaker

Support

for GSM

antenna

2）remove two screws and open the LCD con.& TP con. ，as the fig.5；

10

Fig.5

Disassembly guide

LCDcon.

TPcon.
