Maxview MXL041 Manual de usuario

Installation instructions

Einbauanleitung

MXL041 Quick Release Roof Mount System

UK Contact:

Helpline: +44 (0)1553 811000

Email: support@maxview.co.uk

Web: www.maxview.co.uk

Maxview reserve the right to change speciﬁcations without prior notice

Technische Änderungen sowie Irrtümer vorbehalten.

9111066 Iss 1 (23364 REV A)

DE-EU Kontakt

Tel: +49 (0)8145 9969980

Email: [email protected]

Web: www.maxview.de

Quick-Release-Halterung

70631

Safety/Maintenance/Sicherheitshinweise

> The antenna part of the system installed on the vehicle adds extra height. It is very important to be aware of

this extra height when the vehicle is on the move

> On installation personal safety should be considered when using power/hand tools and working at height

> The user is legally responsible for the antenna mounted on top of the vehicle

> Always follow manufacturer’s instructions

> Achtung! Bei Dachmontage der Antenne erhöht sich die Gesamthöhe des Fahrzeugs

> Beachten Sie die Unfallverhütungsvorschriften, wenn Sie sich auf das Dach des Fahrzeugs begeben

> Achten Sie darauf, dass das Dach begehbar ist

> Folgen Sie der Anbauanleitung Punkt für Punkt

Fixing Method/Montage

The VuQube II Roof Mount System has been designed to be ﬁtted using screws to the vehicle roof.

We always recommend to use screws with sealant to prevent water ingress.

Die VuQube II Quick-Release-Halterung wird auf dem Dach mit Schrauben befestigt. Die Halterung kann auch mit

Sikaﬂex oder Dekalin MS-5 aufgeklebt werden. Aber bitte beachten Sie, dass beim Klebeverfahren die

Verschlusslasche der Halterung nicht mehr gewechselt werden kann. Wir empfehlen die Halterung zu schrauben und

die Schraubenlöcher mit Dichtmittel abzudichten.

Tools required/Benötigtes Werkzeug

Drill and Drill Bit Set

11mm Spanner

Flexible Sealant*

Tape Measure

*Always follow manufacturers instructions

Terms & conditions/Garantiebedingungen

In no event shall Maxview be liable for any indirect, incidental, or consequential damages from the sale or use

of the product. This disclaimer applies both during and after the term of the guarantee. This guarantee gives

you speciﬁc legal rights, but does not affect your statutory rights.

Bei nicht sachgemäßer Vorgehensweise, Verwendung von falschen Klebemitteln oder falscher Verarbeitung des

Klebemittels das zum Verlust der Antenne während der Fahrt führt, kann die Firma Maxview nicht haftbar gemacht

werden.

Introduction/Einführung

Thank you for purchasing this product, should you have any difﬁculty installing your VuQube II Roof Mount System

please contact our friendly Customer Helpline on (01553) 811000. Please retain these instructions for future

reference.

Vielen Dank, dass Sie sich für dieses Maxview-Produkt entschieden haben. Sollten sich beim Anbau der

Dachhalterungen Probleme ergeben kontaktieren Sie uns einfach telefonisch unter +49 (0) 8145 9969980 oder per

E-Mail: info@maxview.de

This pack includes:

(1) Front Mount

(2) Back Mount

(3) Back Struts x 2

(4) Front Struts x 2

(5) 4 x Screws (Struts to Mounts)

(6) 5 x Fixing Screws

Bohrmaschine und Bohrer

Maßband

*Folgen Sie exakt der Anleitung

Verpackungsinhalt:

(1)Vorderteil

(2)Hinterteil

(3)Streben vorne x 2

(4)Streben hinten x 2

(5)4 x Schrauben für Streben

(6) 5 x Schrauben für die Befestigung

VuQube II location

Decide where you wish to mount your VuQube II

Quick Release Mount System, taking into account any

obstacles that might interfere with the satellite. It is

recommended that you do a dry run to ﬁnd the best

position, using the following Criteria:

- The installation surface should be smooth ﬂat and

rigid

- There must be no “line of sight” obstructions.

Air conditioning units, other antennas and storage

areas that are too close to the unit may prevent the

satellite signal from reaching the dish.

Refer to below:

Height of obstruction

Höhe des Hindernis

25cm

28cm

30cm

33cm

36cm

38cm

41cm

Approximate minimum distance to VuQube II edge

Ungefähre minimale Distanz von der VuQube II Kante zum Hindernis

20cm

25cm

31cm

36cm

41cm

46cm

51cm

Platzierung der VuQube II

Wählen Sie den Montageplatz so aus, dass die VuQube II

freie Sicht zum Satelliten hat und nicht durch

Dachaufbauten wie z. B.: Dachboxen oder

Klimaanlagen behindert wird. Bevor Sie die VuQube II

entgültig montieren empﬁehlt es sich den ausgewählten

Platz auszuprobieren. Wählen Sie den Montageplatz

nach folgenden Kriterien aus:

- Die Montageﬂäche sollte sauber, ﬂach und stabil sein

- Die Sicht zum Satelliten muss frei sein und darf

nicht durch hohe Dachaufbauten behindert werden

Siehe Abbildung unten:

Approximate

minimum distance

to VuQube II edge

Ungefähre minimale

Distanz von der VuQube II

Kante zum Hindernis

Fitted obstruction

on vehicle roof

Dachaufbauten

Height of obstruction

Höhe des Hindernisses

Rear

hinten

Front

vorne

Mount the antenna

unit with handle to

rear of vehicle

Antenne so montieren,

dass der Griff nach

hinten schaut

Position the VuQube II on top of the vehicle

carefully, in your chosen location. The handle

should be directed to the rear of the vehicle.

1. Installation on vehicle/Installation auf dem Fahrzeugdach

43cm

63.5cm

Kleber großzügig auf die Montagefüße auftragen.

Wir empfehlen auch die Schrauben für die

Befestigung zu verwenden.

2. Assembly/Zusammenbau

Press the 4 support struts into place and fasten with 4 included screws.

Press the two sets of support struts together.

Drücken Sie die Streben in die dafür vorgesehenen Aussparungen.

Befestigen Sie die beiden Streben unten an der Halterung mit den

vier beiliegenden Schrauben.

IMPORTANT!

All holes and fastener heads must be sealed so they are completely waterproof.

IMPORTANT!

Alle Schrauben müssen vor dem Eindrehen mit Dichtmittel versehen sein.

(5) x 4

(1)

(2)

(4)

(3)

(3)(6) x 5. No.10 x 20mm

IMPORTANT!

All holes and fastener heads must be sealed so they are completely waterproof.

IMPORTANT!

Alle Schrauben müssen vor dem Eindrehen mit Dichtmittel versehen sein.

3. Fitting/Dachbefestigung

Mount the Quick Release Roof Mount System using the 5 mounting holes using the screws supplied (6).

Make sure to seal mounting holes and cover screws heads with roof compatible sealant.

Um die Halterung auf dem Dach zu montieren, öffnen Sie den orangen Bügel durch drücken auf die orange Lasche.

Nun können Sie die Schrauben (l: 20 mm) eindrehen - es empﬁehlt sich mit einem 3 mm Bohrer vor zu bohren.

Versehen Sie jede Schraube vor dem Eindrehen mit einem Dichtmittel, um einen Wassereintritt zu verhindern.

IMPORTANT!

You must weatherproof all holes and screws with a roof compatible sealant.

ACHTUNG!

Für die Befestigung des Halters verwenden Sie bitte die gekennzeichneten Bohrungen 1-5.

Screws in rear

Schraube hinten abdichten Screws in front

Schraube vorne abdichten

4. Docking the VuQube II into to Quick Release Roof Mount System/VuQube in der Quick-Release-Halterung

befestigen

1. Insert front end of VuQube II into Mount

2. Lower rear of the VuQube II into Mount

3. Close the latch

4. Snap retaining rod into retaining tab

5. Insert safety pin

6. Connect coax to antenna unit

1. Stecken Sie die Vorderseite der VuQube in die Halterung

2. Drücken Sie die VuQube am Griff nach unten

3. Schließen Sie den Bügel

4. Drücken Sie den Bügel in die Lasche bis er einrastet

5. Stecken Sie den Verschlusssplint in die dafür vorgesehen Öffnung

6. Verbinden Sie die VuQube mit dem Koaxial-Kabel

To remove VuQube II perform steps in reverse order (In step 4, press on the retaining tab to release rod

Zum Entnehmen der VuQube aus der Halterung, gehen Sie bitte in umgekehrter Reifenfolge vor.

Bei Punkt vier müssen Sie die Lasche drücken um den Bügel zu öffnen.

Operating Notes/Bedienungsanleitung

Use the steps above to dock or remove VuQube II. If the VuQube II will be removed from the Quick Release

Roof Mount System for any length of time close the locking mechanism.

Gehen Sie wie vorher beschrieben vor um die VuQube in der Halterung zu befestigen oder zu lösen.

Wenn Sie die VuQube während der Fahrt abnehmen verschließen Sie bitte die Halterung.

Padlock Feature/Diebstahlschutz

A Padlock may be used instead of the safety pin to prevent

theft. Lock not included. Recommended lock shackle size

8mm.

DO NOT POWER WASH VuQube II OR QUICK RELEASE ROOF

MOUNT SYSTEM.

Anstelle des Verschlusssplint kann ein Vorhängeschloss

angebracht werden. Der Bügel des Schlosses darf 8 mm

nicht überschreiten.

ZUR REINIGUNG DES HALTER DARF KEIN DAMPFSTRAHLER

VERWENDET WERDEN.

Retaining Tab

Sicherungs-

lasche

5. ‘F’ Cable Fitting/Anschlüsse

Note: There are 2 ‘F’ ports on the back of the antenna unit. The one labelled ’MAIN’ must be connected

to the main satellite receiver in vehicle. The one labelled ‘AUX’ can be used for an additional satellite

receiver if desired.

Achtung: Es sind zwei F-Anschlüsse an der Antenne. Einer mit einem “MAIN” Schriftzug dieser muss an

das Steuergerät im Fahrzeuginneren angeschlossen werden. Der zweite Anschluss wird direkt mit dem

zweiten Receiver (falls vorhanden) verbunden.

Connect one end of the ‘F’ cables provided to the

MAIN output.

If using a second receiver, connect end of second

‘F’ cable (sold separately) to the AUX port.

Tighten connection.

DO NOT OVER TIGHTEN

Verbinden Sie das Koaxial-Kabel das, vom Steuergerät

kommt mit dem Main-Anschluss der Antenne.

Falls Sie ein zweites Fernsehgerät anschließen möchten

müssen Sie das Koaxial-Kabel vom zweiten Anschluss

zum Fernsehgerät verlegen.

Muttern der Koaxial-Kabel nur handfest anziehen.

MAIN Receiver

“MAIN” zum

Steuergerät

Optional 2nd ‘F’ Cable to 2nd receiver

zweites Koax-Kabel nicht im Lieferumfang

enthalten

If mounting more permanently use optional a cable entry cover, see page 8

Falls Sie die VuQube permanent auf dem Dach lassen möchten benötigen Sie noch eine Dachdurchführung, siehe

Seite 8

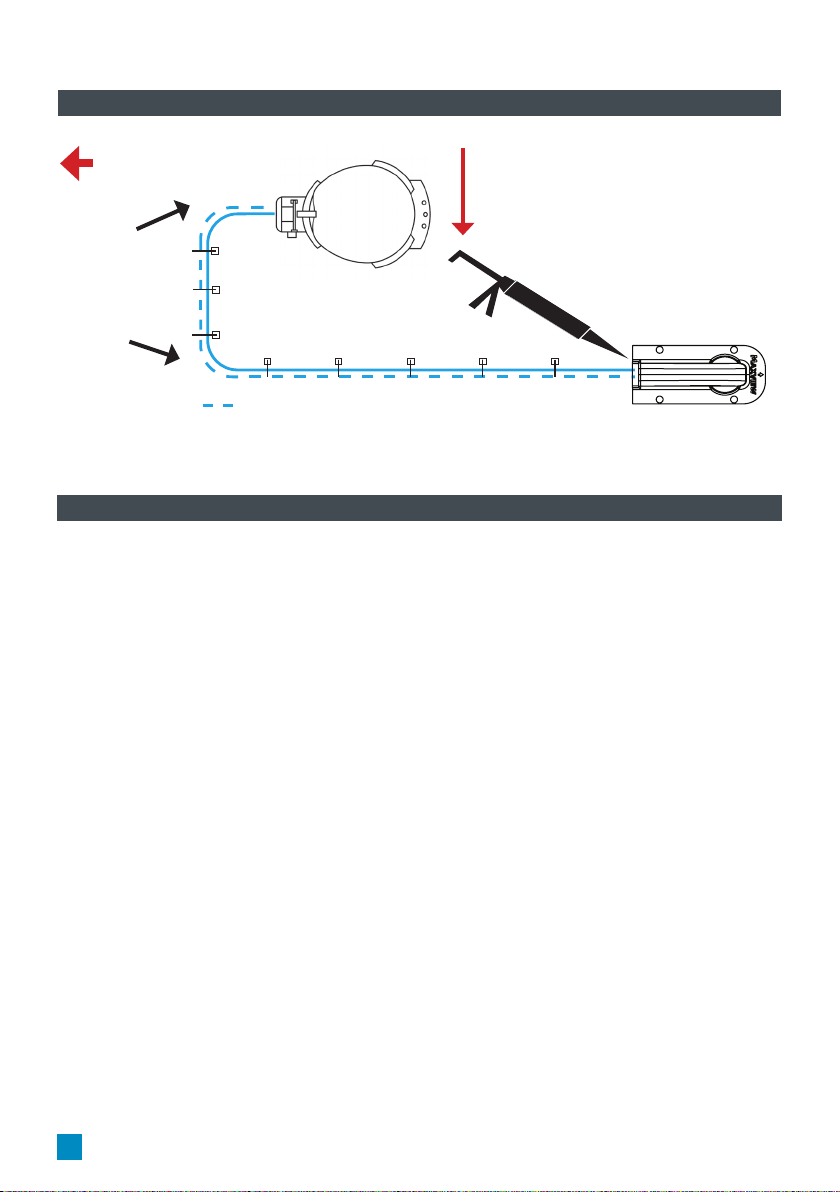

6. Run coax from the antenna unit to the roof edge, then along edge to location where coax will enter the

vehicle. If installing an optional second receiver, run second coax to location where it will enter the vehicle.

Secure (both) coax to roof every 30 to 40cm (see next page).

6. Verlegen Sie das Koaxial-Kabel zur Dachdurchführung. Wenn Sie noch eine zweites TV-Gerät anschließen möchten

verlegen Sie das zweite Kabel ebenfalls bis zur Dachdurchführung wo sich das zweite TV-Gerät beﬁndet. Fixieren

Sie die Koaxial-Kabel am Dach entweder mit Kabel-Klips oder in einem Kabelschacht.

7. Drill 19mm hole through the roof and into the cabinet where control box is stored. Feed coax down

through hole. Seal opening with roof-compatible sealant so that it is completely waterproof (inside and

outside of the 19mm hole). Repeat for second coax if present.

7. Bohren Sie ein 10 mm Loch dort durch das Dach wo sich die Steuerbox, respektive das zweite TV-Gerät beﬁndet.

Verkleben Sie die Dachdurchführung mit dem entsprechenden Kleber, so dass kein Wasser eindringen kann.

Als Kleber empfehlen wir Sikaﬂex 221i o. 252i sowie Dekasyl MS-5.

Safety Precautions/Sicherheitshinweise

> Installation should be carried out by a competent person

> Take care when working at heights keeping work area clean and tidy to avoid trip hazards

> Use creeper boards where necessary to ensure roof construction can support your weight

> Power tools should be used in accordance with manufacturer’s instructions

> Before installation check for any hidden wires or plumbing

> Do not travel until adhesive has cured, consult adhesive manufacturer

> If in doubt seek professional advice or contact Maxview on +44 (0) 1553 811000

> Maxview shall not be liable for any damage caused due to improper installation of this product

> Die Installation sollte durch eine kompetente Person ausgeführt werden

> Passen Sie auf wenn Sie sich auf dem Dach beﬁnden. Halten Sie Ihren Arbeitsplatz sauber um Unfälle zu vermeiden

> Achten Sie auf das tragfähige Gewicht des Daches

> Werkzeuge sollten nur nach Anweisungen des Herstellers verwendet werden

> Bewegen Sie Ihr Fahrzeug erst wenn der Kleber ausgehärtet ist

> Sollten Probleme auftreten kontaktieren Sie uns unter +49 (0) 8145 9969980

> Maxview haftet nicht für Schäden an Ihrem Fahrzeug bei ungeeigneter Verwendung dieser Dachdurchführung

Page 8

No sharp bends

in wiring

Das Kabel darf nicht

über scharfe Kanten

verlegt werden

REAR OF VEHICLE

HECK DES CARAVANS

IMPORTANT

Sealant must be roof compatible

WICHTIG !

Die Verklebung muss kompatible mit der Dachhaut

sein wie z.B. Sicaﬂex oder Dekasyl MS-5

Optional 2nd cable for 2 outputs

Optional/zweiter Receiver

Edge of roof/Dachkante

Cable Entry Cover

Not Included

Dachdurchführung gehört

nicht zum Lieferumfang

6. Typical Roof Installation/Dachmontage

Available separately from

Maxview. Order MXL018

Dachdurchführung separat

erhältlich Art.Nr. 5020

Este manual sirve para los siguientes modelos

Otros manuales de Antena de Maxview

Maxview

Maxview Precision MXL012/55NZ Manual de usuario

Maxview

Maxview Precision Waterways MXL024/55 Manual

Maxview

Maxview COMBO/51 Instrucciones de montaje

Maxview

Maxview OMNIMAX Instrucciones de montaje

Maxview

Maxview MXL003/65Q Manual

Maxview

Maxview MXL050 Roam Instrucciones de montaje

Maxview

Maxview ANTMINI Manual de usuario

Maxview

Maxview MXL060 Roam 5G Instrucciones de montaje

Maxview

Maxview VuQube II Q Manual de usuario

Maxview

Maxview MXR0010 Manual de usuario

Maxview

Maxview TARGET MXL017/65Q Manual de usuario

Maxview

Maxview Crank Up B2590/65 Manual

Maxview

Maxview Gazelle Pro Manual de usuario

Maxview

Maxview MXL002 Manual de usuario

Maxview

Maxview ANT2 Manual de usuario

Maxview

Maxview MXR0024 Manual de usuario

Maxview

Maxview CONNECT MXL028/65Q Manual del propietario

Maxview

Maxview Connect Sky Q MXL028 Manual del propietario

Maxview

Maxview MXL028 Manual del propietario

Maxview

Maxview MXL028/65NZ Manual de usuario

Maxview

Maxview COMBO/50 Instrucciones de montaje

Maxview

Maxview MXL003/50 Manual

Maxview

Maxview Omnimax Instrucciones de montaje

Maxview

Maxview Precision I.D MXL019/55 Manual de usuario

Manuales populares de Antena de otras marcas

Alfa Network

Alfa Network APA-L01 Manual de usuario

Naval

Naval PR-422CA Manual de usuario

Feig Electronic

Feig Electronic ID ISC.ANTH200/200 Series Manual de usuario

TERK Technologies

TERK Technologies TV44 Manual de usuario

Directive Systems & Engineering

Directive Systems & Engineering DSE2324LYRMK Manual de usuario

HP J8999A Manual de usuario

MobilSat

MobilSat MSP-S Manual de usuario

Steren

Steren ANT-UHF 13 Manual de usuario

Novatel

Novatel 600-G Manual de operación

Radio Shack

Radio Shack Amplified VHF/UHF/FM Indoor Antenna Manual de usuario

TRENDnet

TRENDnet TEW-AO12O Manual de usuario

Radio Shack

Radio Shack 15-1837 Manual de usuario

CommScope

CommScope CMAX-OMFX-43M-I53 Manual de usuario

Ramsey Electronics

Ramsey Electronics DAP25 Manual de usuario

COBHAM

COBHAM SAILOR 800 VSAT Manual de uso y cuidado

Trango Systems

Trango Systems AD900-9 Manual de usuario

Steren

Steren ANT-100 Manual de usuario

Proxim

Proxim 5054-PA-23 Manual de usuario
