Marmitek Connect TS41 Manual de usuario

onnect TS4

20597/ 20131126 • Connect TS41 ™

USER MANUAL 3

GEBRAUCHSANLEITUNG 9

GUIDE UTILISATEUR 15

MODO DE EMPLEO 21

MANUALE D’ISTRUZIONI 27

GEBRUIKSAANWIJZING 33

Connect TS41

™

4 x 1 Optical Audio Switcher

2 © MARMITEK

Copyrights

Marmitek is a trademark of Pattitude B.V. Connect TS41™ is a

(including but not limited to model numbers, software, audio,

video, text and photographs) rests with Marmitek B.V. Any use

of the Content, but without limitation, distribution, reproduction,

modification, display or transmission without the prior written

consent of Marmitek is strictly prohibited. All copyright and other

proprietary notices shall be retained on all reproductions.

Connect TS41™ 3

ENGLISH

SAFETY WARNINGS

xTo prevent short circuits, this product should only be used

inside and only in dry spaces. Do not expose the

components to rain or moisture. Do not use the product

close to a bath, swimming pool etc.

xDo not expose the components of your systems to

extremely high temperatures or bright light sources.

xIn case of improper usage or if you have altered and

repaired the product yourself, all guarantees expire.

Marmitek does not accept responsibility in the case of

improper usage of the product or when the product is

used for purposes other than specified. Marmitek does

not accept responsibility for additional damage other than

covered by the legal product responsibility.

xThis product is not a toy. Keep out of reach of children.

xDo not open the product: the device may contain live

parts. The product should only be repaired or serviced by

a qualified expert.

xOnly connect the adapter to the mains after checking

whether the mains voltage is the same as the values on

the identification tags. Never connect an adapter or power

cord when it is damaged. In that case, contact your

supplier.

1. INTRODUCTION

Congratulations on the purchase of your TS41™. The Optical

(Toslink) Digital Audio Switcher can switch four optical digital

inputs to a single optical digital output without delay or loss of

quality.

2. PACKAGE CONTENTS:

1 x Digital Audio Switcher 1 x Remote Control

1 x Power Adapter 1x User Manual

4 © MARMITEK

3. FEATURES

xPerfect if your Audio Amplifier has too few digital audio

inputs

xThe device has a built-in last memory function and IR

remote control which provides a more user friendly

experience.

xWith improved 192kHz sample rate for the best sound

reproduction

xSupports the S/PDIF and Toslink standard

xSupports uncompressed 2-channel LPCM (Linear Pulse

Code Modulation) audio signal

xSupports compressed 2-channel and multi-channel Dolby

Digital and DTS audio signals

4. CONNECTIONS

4.1 Top

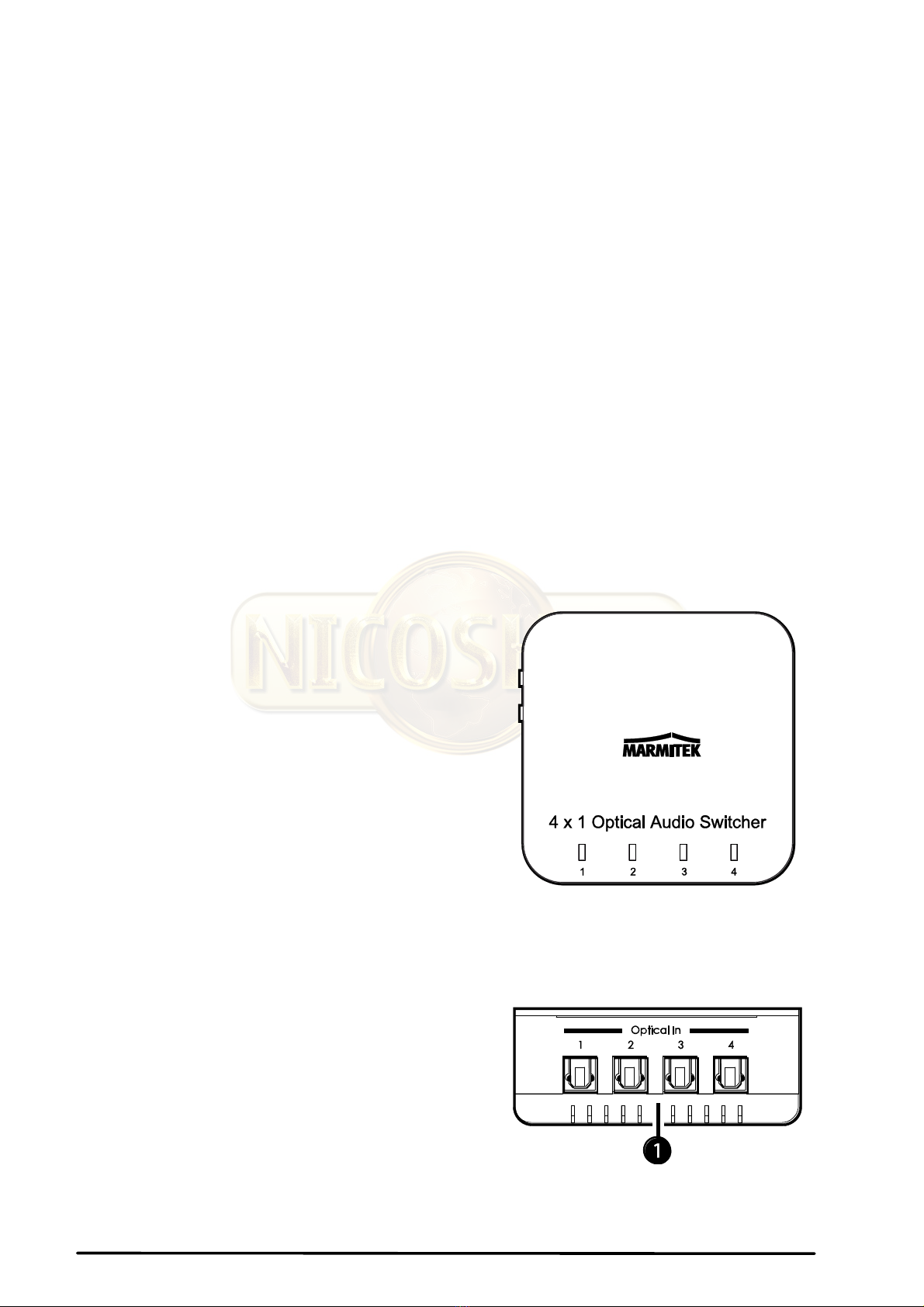

1. Input LED 1 ~ 4: The blue

LEDs indicate which audio input

is selected.

4.2 Left

1. Optical In: Connect your audio

sources to these inputs with an

optical (Toslink) digital audio

cable (not supplied).

Connect TS41™ 5

ENGLISH

4.3 Right

1. Power: Press this button to

switch the Connect TS41 on or to

standby mode.

2. Input: Use this button to select

which audio input is switched to

the audio output.

3. Optical Out: Connect your audio amplifier or powered

speakers to this output using an optical (Toslink) digital audio

cable (not supplied).

4. IR: IR sensor for receiving the supplied remote control's infra-

red signals. For correct operation, make sure it is placed in your

remote control's line of sight.

4.4 Back

1. DC 5V: Connect the power

adapter (included) and plug it into

the mains.

4.5 Remote control

1. Power: Press this button to switch the

Connect TS41 on or in standby mode.

2. Input 1 ~ 4: Use this button to select which

audio input is switched to the audio output.

6 © MARMITEK

5. CONNECTION DIAGRAM

Connect TS41™ 7

ENGLISH

6. TECHNICAL DATA

Audio Input: 4x Optical (Toslink)

Audio Output: 1x Optical (Toslink)

Supported Audio: PCM2, Dolby Digital 5.1 & DTS 5.1

Sample rate: up to 192kHz

Remote Control Battery included CR2025

Power: 100-240VAC @ 50-60Hz

Dimensions: 85 x 85 x 35mm

Weight: 90 gr

Environment

Temperature: +0 tot +40ºC

Humidity: 10% tot 85%

Specifications may change before prior notice.

Environmental Information for Customers in the

European Union

European Directive 2002/96/EC requires that the

equipment bearing this symbol on the product and/or its

packaging must not be disposed of with unsorted municipal

waste. The symbol indicates that this product should be

disposed of separately from regular household waste

streams. It is your responsibility to dispose of this and other electric and

electronic equipment via designated collection facilities appointed by the

government or local authorities. Correct disposal and recycling will help

prevent potential negative consequences to the environment and human

health. For more detailed information about the disposal of your old

equipment, please contact your local authorities, waste disposal service,

or the shop where you purchased the product.

8 © MARMITEK

Connect TS41™ 9

DEUTSCH

SICHERHEITSHINWEISE

xUm Kurzschluss vorzubeugen, dieses Produkt bitte

ausschließlich innerhalb des Hauses und nur in trockenen

Räumen nutzen. Setzen Sie die Komponenten nicht Regen

oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades,

Schwimmbades usw. verwenden.

xSetzen Sie die Komponente Ihres Systems nicht extrem

hohen Temperaturen oder starken Lichtquellen aus.

xBei einer zweckwidrigen Verwendung, selbst angebrachten

Veränderungen oder selbst ausgeführten Reparaturen

verfallen alle Garantiebestimmungen. Marmitek übernimmt

bei einer falschen Verwendung des Produkts oder bei einer

anderen Verwendung des Produktes als für den

vorgesehenen Zweck keinerlei Produkthaftung. Marmitek

übernimmt für Folgeschäden keine andere Haftung als die

gesetzliche Produkthaftung.

xDas Produkt niemals öffnen: Das Gerät kann Teile

enthalten, worauf lebensgefährliche Stromspannung steht.

Überlassen Sie Reparaturen oder Wartung nur Fachleuten.

xSchließen Sie den Netzadapter erst dann an das

Stromnetz an, nachdem Sie überprüft haben, ob die

Netzspannung mit dem auf dem Typenschild angegeben

Wert übereinstimmt. Schließen Sie niemals einen

Netzadapter oder ein Netzkabel an, wenn diese beschädigt

sind. In diesem Fall nehmen Sie Kontakt mit Ihrem

Lieferanten auf.

1. EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb des Connect TS41™. Der

optische (Toslink) Digital Audioswitcher schaltet vier optische

Digitaleingänge ohne Verzögerung oder Qualitätsverlust zu nur

einem Ausgang zusammen.

2. VERPACKUNGSINHALT

1 x Digitaler Audio Switcher 1 x Fernbedienung

1 x Speisungsadapter 1x Gebrauchsanleitung

10 © MARMITEK

3. EIGENSCHAFTEN

xÄußerst praktisch, wenn Ihr Audioverstärker zu wenig

digitale Audioeingänge hat.

xDie Bedienung ist sehr benutzerfreundlich, da das Gerät

eine eingebaute Speicherfunktion und IR Fernbedienung

hat

xMit verbesserter 192kHz Sampling Rate, für die beste

Soundwiedergabe.

xUnterstützt den S/PDIF und Toslink Standard

xUnterstützt unkomprimiertes Zweikanal LPCM (Linear

Pulse Code Modulation) Audiosignal

xUnterstützt komprimierte Zwei- und Multikanal Dolby

Digital und DTS Audiosignale.

4. ANSCHLÜSSE

4.1 Obere Seite

1. Eingang LED 1 ~ 4: Die blauen

LED zeigen an, welcher

Audioeingang gewählt wurde.

4.2 Linke Seite

1. Optical In: Schließen Sie Ihre

Audioquellen mit einem

optischen (Toslink) Audio-

Digitalkabel (nicht enthalten) an

diese Eingänge an.
