marklin 76395 Manual de usuario
Signal mit Vorsignal
76395/76397
2
Inhaltsverzeichnis Seite
Signalbilder beim Vorbild 3
Wichtige Hinweise 5
Programmieren 5
Aufbau 18
Table of Contents Page
Signal Aspects in the Prototyp 3
Important Notes 7
Programming 7
Setup 18
Sommaire Page
Positions signalétiques réelles 3
Information importante 8
Programmation 8
Montage 18
Inhoudsopgave Pagina
Seinbeelden bij het voorbeeld 4
Belangrijke aanwijzing 10
Programmeren 10
Opbouwen 18
Indice de contenido Página
Posiciones de las señales en la realidad 4
Notas importantes 11
Programación 11
Conexión 18
Indice del contenuto Pagina
Aspetti del segnalamento nel caso del prototipo 4
Avvertenze importanti 14
Programmazione 14
Collegamento 18
Innehållsförteckning Sida
Signalbilder hos förebilden 4
Viktig information 15
Programmeringen 15
Anslutning 18
Indholdsfortegnelse Side
Signalbilleder på forbilledet 4
Vigtige bemærkninger 16
Programmeres 16
Tilslutning 18
3
Signalbild Hauptsignal:
Signal aspect for a home signal:
Position de signal principal:
Seinbeeld hoofdsein:
Bedeutung: Fahrt Langsamfahrt Halt
Meaning: Go Proceed Slowly Stop
Signification: Voie libre Ralentissement Arrêt
Betekend: Rijden Langzaam rijden Stop
Signalbild Vorsignal des folgenden Hauptsignals:
Signal aspect for the distant signal of the home signal that
follows it:
Indication signal d’avertissement du prochain signal d’arrêt:
Seinbeeld van het voorsein van het volgende hoofdsein:
3 Möglichkeiten - 3 possibilities
3 possibilités - 3 mogelijkheden
Bedeutung: Fahrt
erwarten Halt erwarten Langsamfahrt
erwarten
Meaning: Prepare to
proceed Prepare to
stop Prepare to pro-
ceed slowly
Signification: Prévoir voie
libre Prévoir arrêt
Verwacht Prévoir ralen-
tissement
Betekend: Verwacht
veilig Stop tonend Verwacht lang-
zaam rijden
76397
76395 76397 76395/97
Signalbilder beim Vorbild
Signal Aspects in the Prototyp
Positions signalétiques réelles
Seinbeelden bij het voorbeeld
4
Posición señal principal:
Aspetti di segnalamento di un segnale principale:
Signalbild huvudsignal:
Signalbillede for hovedsignal:
Significado: Marcha Marcha lenta Paro
Significato: Via libera Rallentamento Arresto
Innebörd: Körning Krypfart Stopp
Betydning: Kør Langsom kørsel Stop
Aspecto de la señal avanzada de la señal absoluta siguiente:
Aspetto di segnalamento segnale di preavviso del successi-
vo segnale principale:
Försignalens signalbild till följande huvudsignal:
Signalbillede på forsignalet til det følgende hovedsignal:
3 posibilidades - 3 possibilità
3 möjligheter - 3 muligheder
Significado: Esperar
Marcha Esperar
Parada Esperar
Marcha lenta
Significato: Preavviso
di via libera Preavviso
di arresto Preavviso di
marcia lenta
Innebörd: Kör väntas Stopp väntas Varsamhet väntas
Betydning: Forvent kør Forvent stop Forvent
langsom kørsel
Signalbilder hos förebilden
Signalbilleder på forbilledet
Posiciones de las señales en la realidad
Aspetti del segnalamento nel caso del prototipo
76397
76395 76397 76395/97
5
Fahrstrom:
Track Current:
Courant traction :
Rijstroom:
Corriente de tracción:
Corrente di trazione:
Körström:
Kørestrøm:
ein
on
branché
aan
encendida
inserita
till
til
aus
off
débranché
uit
apagada
esclusa
från
fra
ein
on
branché
aan
encendida
inserita
till
til
76397 76395 76397 76395 76397
Wichtige Hinweise
• ACHTUNG! Funktionsbedingte scharfe Kanten und
Spitzen.
• http://www.maerklin.com/en/imprint.html
Die H0-Lichtsignale aus dieser Elektronik-Serie bieten
folgende Eigenschaften:
• Alle Hauptsignale bestehen aus einem Signal-Steuer-
modul und dem zugehörigen Signalmast.
• Die Signale können konventionell (Trafo 66470, Stellpult
72720) oder Digital (z. B. mit Keyboard 6040, Central
Station oder Mobile Station 60653) geschaltet werden.
Beim Schalten über Digital ist kein weiterer Decoder
notwendig.
• Vorbildgerecht geschieht das Umstellen der Signalbilder
durch weiches Überblenden.
• Bei Stellung „Langsamfahrt“ ist der Bediener für eine
Anpassung der Geschwindigkeit zuständig.
• Das Signal-Steuermodul kann nur zum Ansteuern der
Signale aus der zugehörigen Märklin-Serie verwendet
werden.
!Während der Programmierung darf kein Fahrbetrieb
stattfinden. Beachten Sie, dass der Programmiervorgang
abgebrochen wird, wenn für die Dauer von 30 Sekunden
keine Eingaben erfolgen.
Richten Sie die zu programmierenden Signale auf Ihrem
Keyboard ein. Geben Sie die Schaltzeit für das Programmie-
Programmieren
6
ren auf 1000 ms ein. Tippen Sie nun auf dieses Symbol
und bestätigen Sie die nachfolgenden Meldungen.
76395: Hp1 76397:
HP1 => HP2
sorgung wieder einschalten.

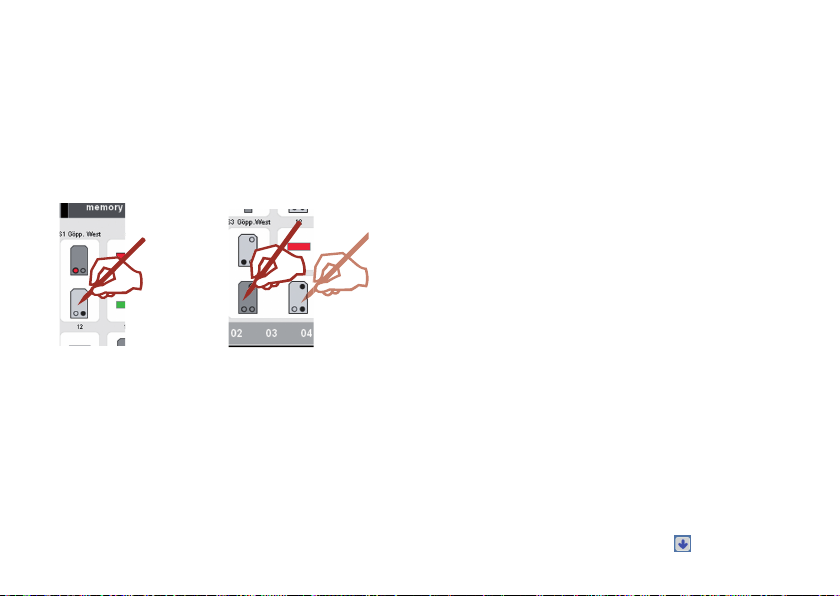

Im aktiven Programmiermodus blinken nun Signalbilder im
Wechsel. Drücken Sie nun das Signalbild des eingerichte-
ten Lichtsignals auf dem Keyboard der Central Station.
Bei einem mehrbegriffigen Signal blinken anschließend
weitere Signalbilder im Wechsel. Die einzelnen Schritte
entnehmen Sie den nachfolgenden Beispielen.
Wenn ein Vorsignal am Mast des Hauptsignals montiert ist,
muss man jetzt auch dieses Vorsignal programmieren.
Warten Sie nun, bis nur das Vorsignal blinkt. Betätigen Sie
dann das zum Vorsignal gehörende Hauptsignal.
Ausführliche Hinweise nden Sie in unserer „?“ Hilfefunkti-
on der Central Station (60213, 60214, 60215.
Drücken Sie die Taste „Stop“, um die Stromversorgung zu
unterbrechen und schließen Sie das Signal an den Hauptgleis-
oder Programmiergleisanschluss an (Seite 18). Achten Sie
bitte darauf, dass der mit Karton umhüllte
Drahtbügel (Pro-
grammierbügel) auf der Unterseite des Decoders eingehakt
ist. Durch erneutes Drücken der Taste „Stop“ die Stromver-
7
Important Notes
• WARNING! Sharp edges and points required for operation.
• http://www.maerklin.com/en/imprint.html
The H0 color light signals from this electronic series offer
the following features:
• All home signals consist of a signal control module the
signal mast that goes with it.
• These signals can be operated conventionally (6646/66470
transformer, 72720 control box) or digitally (example: with
6040 Keyboard, Central Station, Mobile Station 60653). No
additional decoder is required when operating the signals
digitally.
• The change in the signal aspects happens prototypically
with a gentle changeover.
• When the signal is set at ”slow“, the operator is responsi-
ble for adjusting the speed of the train.
• The signal control module can only be used to control
signals from the Märklin series that belong to it.
Programming
! No locomotives may be run during the programming pro-
cedure. Please note that the programming procedure will
be stopped if there are no entries made within 30 seconds.
Set up on your Keyboard beforehand the signals to be pro-
grammed. Enter the switching time at 1,000 milliseconds for
the programming procedure. Now click on this symbol
and confirm the messages that comeafterward.
Press the “Stop“ button in order to interrupt the current and
connect the signal to the main track or to the programming
track (page 18). Make sure that the wire bracket (program-
ming bracket) surrounded with cardstock is clipped onto
the underside of the decoder. Turn the current back on by
pressing the “Stop“ button again.
8
Information importante
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
• http://www.maerklin.com/en/imprint.html
Les signaux lumineux principaux H0 de cette série
électronique ont les caractéristiques suivantes :
• Tous les signaux principaux se composent d‘un module
de commande et du mât de signalisation correspondant.
• Les signaux peuvent être commutés en mode conven-
tionnel (transfo 66470, pupitre de commande 72720) ou en
mode Digital (p. e. avec Keyboard 6040, Central Station,
Mobile Station 60653). En cas de commande digitale,
aucun décodeur complémentaire n‘est nécessaire.
• Le changement de position du signal se fait en douceur
de façon réaliste (fondu enchaîné).
• En cas de position «ralentissement», l‘opérateur est tenu
d‘adapter la vitesse.
• Le module de commande ne peut être utilisé que pour la
commande des signaux de la série Märklin correspon-
dante.
!Toute exploitation est impossible durant la programmati-
on. Tenez compte du fait que le processus de programmati-
on est interrompu si aucune entrée n‘a été faite au bout de
30 secondes.
Installez les signaux à programmer sur votre Keyboard.
Dé nissez un temps de réponse de 1000 ms pour la program-
mation. Cliquez ensuite sur ce symbole et confirmez les
messages suivants.
Programmation
Changing signal aspects will now blink in the active pro-
gramming mode. Now press the signal image for the color
light signal set up on the Keyboard on the Central Station.
With a signal with more than 2 aspects other signal aspects
will alternately blink. The individual steps for these signals
can be found in examples further down on this page.
76395: Hp1 76397:
HP1 => HP2
Now wait until only the distant signal is blinking. Then acti-
vate the home signal to which the distant signal is assigned.
Extensive tips and help can be found in our „?“ help func-
tion for the Central Station (60213, 60214, 60215).
If a distant signal is mounted on the mast of a home signal,
this distant signal must now also be programmed.
9
Appuyez sur la touche «Stop» a n d’interrompre l’alimen-
tation en courant et raccordez le signal à la connexion
de la voie principale ou de la voie de programmation (page
18). Veillez à ce que l‘étrier métallique (étrier de programma-
tion), protégé par du carton et situé sous le décodeur, soit
bien enclenché. Rétablissez l’alimentation en courant en
réappuyant sur la touche «Stop».
Lorsque le mode programmation est actif, les indications des
signaux clignotent alternativement. Appuyez sur l‘indication
du signal lumineux installé sur le Keyboard de la Central
Station.
Dans le cas d’un signal à indications multiples, d’autres
indications clignotent alors alternativement. Vous trouverez
les différentes étapes à suivre dans les exemples suivants.
76395: Hp1 76397:
HP1 => HP2
Attendez maintenant que seul le signal d’avertissement
clignote. Confirmez ensuite le signal d’exécution correspon-
dant au signal d’avertissement.
Vous trouverez des indications détaillées via la fonction
aide „?“ de la Central Station (60213, 60214, 60215).
Lorsqu’un signal d’avertissement est monté sur le mât du
signal d’arrêt, il doit également être programmé.
10
Druk op de “Stoptoets” om de stroomvoorziening te
onderbreken en sluit het sein aan op het hoofdof pro-gram-
meerspoor (pagina 18). Let er op dat de met karton omhulde
draadbeugel (programmeerbeugel) om de onder-zijde van de
decoderprint is geklemd. Door opnieuw op de “Stoptoets”
te drukken, de stroomvoorziening weer inschakelen. In de
Belangrijke aanwijzing
• OPGEPAST! Functionele scherpe kanten en punten.
• http://www.maerklin.com/en/imprint.html
De H0-lichtseinen uit deze elektronische serie hebben de
volgende eigenschappen:
• alle hoofdseinen bestaan uit een sein-besturingsmodule en
een daarbij behorende seinmast.
• de seinen kunnen conventioneel (trafo 66470, schakelkast
72720) of digitaal (bijv. met een
keyboard 6040
, Central
Station, Mobile Station 60653
) geschakeld worden. Bij het
digitale schakelen is geen extra decoder nodig.
• bij het omschakelen van het seinbeeld wordt, overeen-
komstig het voorbeeld, het vorige beeld langzaam door het
nieuwe beeld overstuurt.
• bij het seinbeeld ”langzaam rijden“ moet de bedienaar zelf
de snelheid van de trein aanpassen.
• de sein-besturingsmodule kan alleen gebruikt worden
voor het aansturen van de seinen uit de bijbehorende
Märklin-serie.
!Tijdens het programmeren mag er geen rijbedrijf plaats
vinden. Let er op dat de programmering afgebroken wordt
als er gedurende 30 sec. geen invoer heeft plaatsgevonden.
Voer het te programmeren sein in op het keyboard. Geef een
schakeltijd van 1000 ms in. Druk nu op dit symbool en
bevestig de daarop volgende meldingen.
Programmeren
Otros manuales para 76395
1
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Otros manuales de Juguete de marklin
marklin
marklin 24671 Manual de usuario
marklin
marklin 37613 Manual de usuario
marklin
marklin 29160 Manual de usuario
marklin
marklin Baureihe E 94 39227 Manual de usuario
marklin
marklin 43570 Manual de usuario
marklin
marklin Gepäckwagens Manual de usuario
marklin
marklin baureihe 212 Manual de usuario
marklin
marklin 29151 Manual de usuario
marklin
marklin Baureihe 61 Manual de usuario
marklin
marklin Portalkran 76500 Manual de usuario
marklin
marklin 37044 Manual de usuario
marklin
marklin DHG 500 Manual de usuario
marklin
marklin V 188 37283 Manual de usuario
marklin
marklin 55942 Manual de usuario
marklin
marklin BR 128 Manual de usuario
marklin
marklin class 4000 big boy Manual de usuario
marklin
marklin 37107 Manual de usuario
marklin
marklin 37683 Manual de usuario
marklin
marklin 37695 Manual de usuario
marklin
marklin 39402 Manual de usuario
