LevelOne GTP-2871 Manual de usuario

Quick Installation Guide

Digital Data Communications GmbH, Germany.

http://www.level1.com

- 1 -

Contents

English ................................................................................................2

Deutsch......................................................................................................

Français .............................................................................................10

Español ..............................................................................................14

Italiano ....................................................................................................

Português ...............................................................................................

This Quick Installation Guide only describes the most basic situations and

settings. All detailed information is described in the user manual.

- 2 -

English

Package Contents

This product is provided with the following accessories in the box; please check them

carefully. If any of the accessories is missing or damaged, please contact with your local

dealer timely.

Serial number

Name

Quantity

Note

Master unit

Required

Power cord

Required

Quick Installation Guide

Required

L-shaped bracket and other

Required

Resource CD (User Manual, QIG)

Required

Console Cable

Required

Rubber Feet

Required

EU Declaration of Conformity

Required

1. Preparing for installation

For smooth installation, please prepare the following items:

l Installation tools, including: Phillips screwdriver, anti static wrist strap, etc.

l Connecting cables, such as network cable, optical fiber, optical fiber module, etc.

l Related devices, such as electrical outlets, HUB, switch, router, etc.

The installation environment for the switch must meet the following requirements:

1. The switch must avoid direct sunlight, away from heat and sources of strong

electromagnetic interference.

2. The switch must be placed in a cool, dry place, and there should be enough gap for

heat dissipation all around for the purpose of ventilation and heat dissipation.

3. The switch must work in the indoor environment with a temperature of 0 °C~45 °C and

humidityof 10%~90% without condensation.

- 3 -

2. Equipment Installation

■ It is installed in the rack

Install the switch on a 19-inch standard rack, and the installation steps are as follows:

Check the grounding and stability of the rack;

Install the two L-shaped brackets in the accessories on both sides of the switch panel,

and fix them with the screws in the accessories;

Place the switch in the appropriate location of the rack, and support itusing a tray;

Secure the L-shaped brackets on the guide slots fixed at both ends of the rack, to ensure

that the switch can be mounted on the rack in astable, horizontal manner;

Use a power cord to connect the switch power connector with the powersocket.

■ Installed on the working table

Install the switch on a working table, and the installation steps are as follows:

1. Place the switch with its bottom up on a sufficiently large, stable and properly-grounded

working table;

2. Remove the adhesive protective paper from the foot pad, and stick the 4 pads in the

4round slots at the bottom of the casing respectively;

3. Flip over the switch, and place it on the working tablestably;

4. Use a power cord to connect the switch power connector with the power socket.

5. The switch uses 100-240V, 50/60Hz AC, and make sure that both power supply and

grounding are normal before power on.

6. After power on, please check the switch's power indicator (Power) is on, and if so, it indicates

that the power supply is connected properly.

7. Do not place heavy objects on the top of the switch.

- 4 -

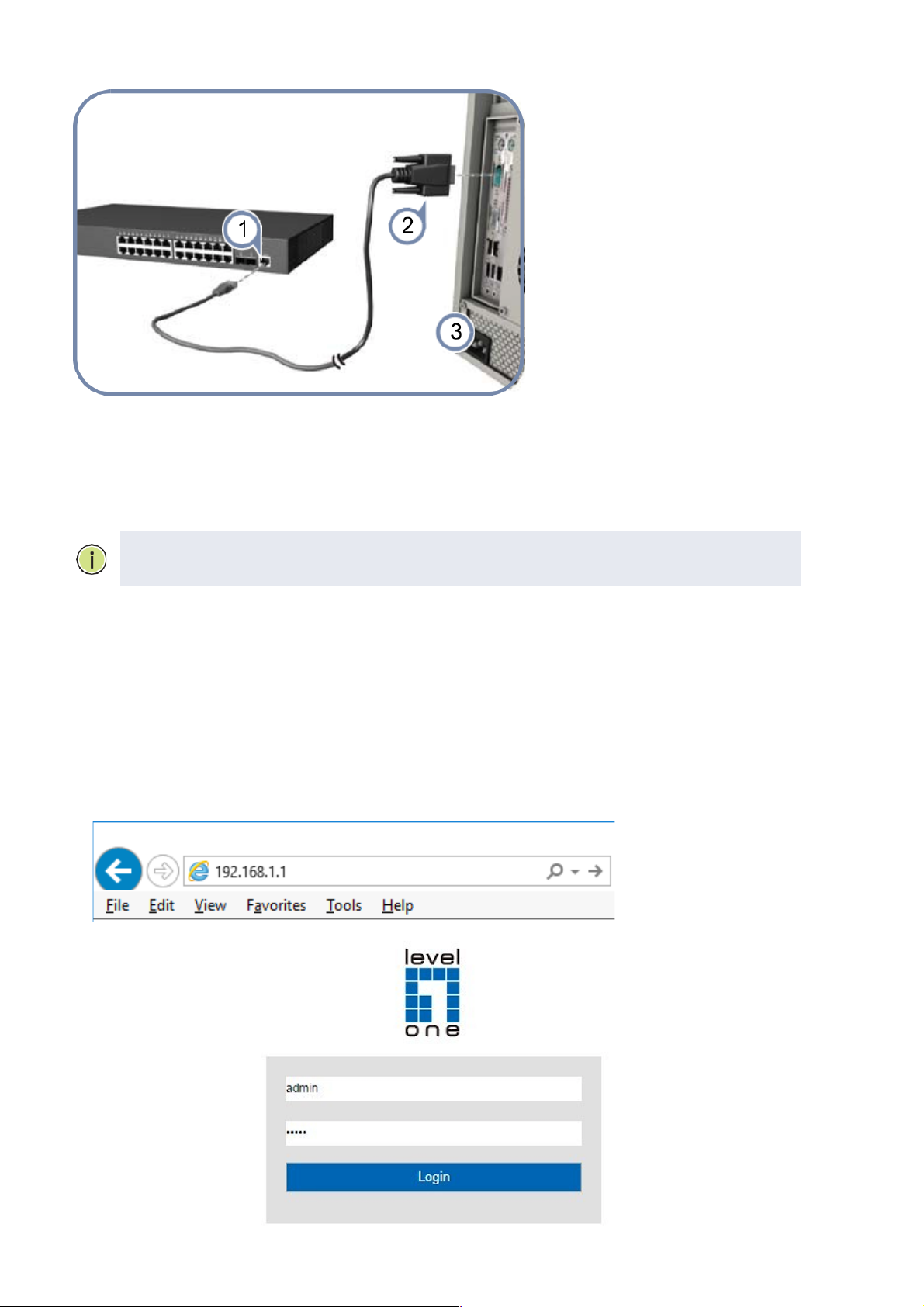

3. Perform Initial Configuration

1. Connect a PC to the switch console port using the included console cable.

2. Configure the PC’s serial port: 115200 bps, 8 characters, no parity, one stop bit, 8 data bits,

and no flow control.

3. Log in to the CLI using default settings: Username “admin” and password “admin.”

4. Logging on to the equipment

Connect the RJ-45 interface cable of a switch with a computer using a network cable.

Set the TCP/IP properties of the computer, see the Appendix: Setting up yourcomputer.

Logging on to the equipment: Open a browser and type 192.168.1.1 in the address bar, and

then press Enter; in the pop-up login interface, enter the factory logon username "admin",

password "admin" and click OK.

Note:

For further information on switch configuration, refer to the Web Management

Guide and CLI Reference Guide.

- 5 -

5.Appendix: Setting up your computer

■ Windows

Click Start—> Control Panel—> Network and Internet—> Network and Sharing

Center—> Change adapter settings, right click Local connection and select

Properties;

Double-click Internet Protocol 4 (TCP/IPv4); Set the computer's IP address: The

computer's IP address should be any one of the following free IP addresses 192.168.1.2

~ 192.168.1.254, and then click OK, to return to the previous page, click OK.

- 6 -

Deutsch

Lieferumfang

Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang

sorgfältig. Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst

bald an Ihren örtlichen Händler.

Seriennummer

Name

Anzahl

Hinweis

Hauptgerät

Erforderlich

Netzkabel

Erforderlich

Schnellinstallationsanleitung

Erforderlich

L-förmige Halterung und anderes

Zubehör

Erforderlich

Ressource CD

(Bedienungsanleitung, QIG)

Erforderlich

Konsolenkabel

Erforderlich

Gummifüße

Erforderlich

EG-Konfomitätserklärung

Erforderlich

1. Installation vorbereiten

Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:

l Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.

l Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc.

l Relevante Geräte, wie Steckdosen, Hub, Switch, Router etc.

Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen:

1. Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker

elektromagnetischer Störungen ausgesetzt sein.

2. Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend

Abstand zur Belüftung und Wärmeableitung rund um das Gerät ein.

3. Der Switch muss in Innenräumen bei Temperaturen von 0 bis 45 °C und einer Feuchtigkeit zwischen

10 und 90 % (nicht kondensierend) verwendet werden.

- 7 -

2. Geräteinstallation

■ In einem Rack

Installieren Sie den Switch in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden

Installationsschritte:

Prüfen Sie Erdung und Stabilität des Rack;

Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der

Switch- Blende; befestigen Sie sie mit den mitgelieferten Schrauben;

Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine

Ablage;

Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des

Racks, damit der Switch stabil horizontal montiert werden kann;

Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.

■ Auf einem Arbeitstisch

Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden

Installationsschritte:

1. Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend

großen, stabilen und angemessen geerdeten Arbeitstisch;

2. Entfernen Sie die Schutzfolie an den Füßen und befestigen Sie die 4 Auflagen in den 4

runden Schlitzen an der Unterseite des Gehäuses;

3. Drehen Sie den Switch um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht;

4. Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.

5. Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf,

dass Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät

einschalten.

6. Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies

zeigtan, dass das Gerät richtig an die Stromversorgung angeschlossen ist.

7. Stellen Sie keine schweren Gegenstände auf den Switch.

- 8 -

3. Erstkonfiguration durchführen

1. Schließen Sie einen PC über das mitgelieferte Konsolenkabel an den Switch-

Konsolenport an.

2. Konfigurieren Sie die serielle Schnittstelle des PCs: 115200 bps, 8 Zeichen, keine

Parität, ein Stoppbit, 8 Datenbits und keine Flusskontrolle.

3. Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername

„admin“ und Kennwort „admin“.

4. Am Gerät anmelden

Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer.

Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren

Computer einrichten.

Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die

Adresszeile ein, drücken Sie anschließend Enter; geben Sie am eingeblendeten

Anmeldebildschirm den werkseitigen Benutzernamen „admin―und das Kennwort

„admin―ein, klicken Sie dann auf OK.

Hinweis:

Weitere Informationen zur Switch-Konfiguration finden Sie im Web

Management Guide und CLI Reference Guide.
