LevelOne GSW-1657 Manual de usuario

Español

Italian

Português

English

Deutsch

Français

Quick Installation Guide

Port Gigabit Switch

Hardware Installation Figures

Flat Surface Installation

ENGLISH

Installation

Connecting Equipment

that it is properly connected to a power source.

Step2. Plug-in the Power Adapter to the Switch.

Step3. Connect your network devices with the switch

using Ethernet cable. (e.g. Cat-5e)

LED Indicator

Status Meaning

Power

Solid green Power is on.

Off Power is off.

Link/Act/Speed

Solid green A device is connected to the port at a speed

of 1000Mbps

Solid orange A device is connected to the port at a speed

of 10/100Mbps

Flashing Sending or receiving data

Off The port is NOT connected.

Mode Control:

You can select the switch mode.

Normal mode: All ports can communicate with each other.

Flow control mode:Flow control function close, all ports can

communicate with each other.

VLAN mode:1~14 ports can not communicate with each other, but can

communicate with 15~16 ports.

Extend mode:Speed of 1~8 ports is reduced to 10 Mbps, transmission

distance can reach 250m.

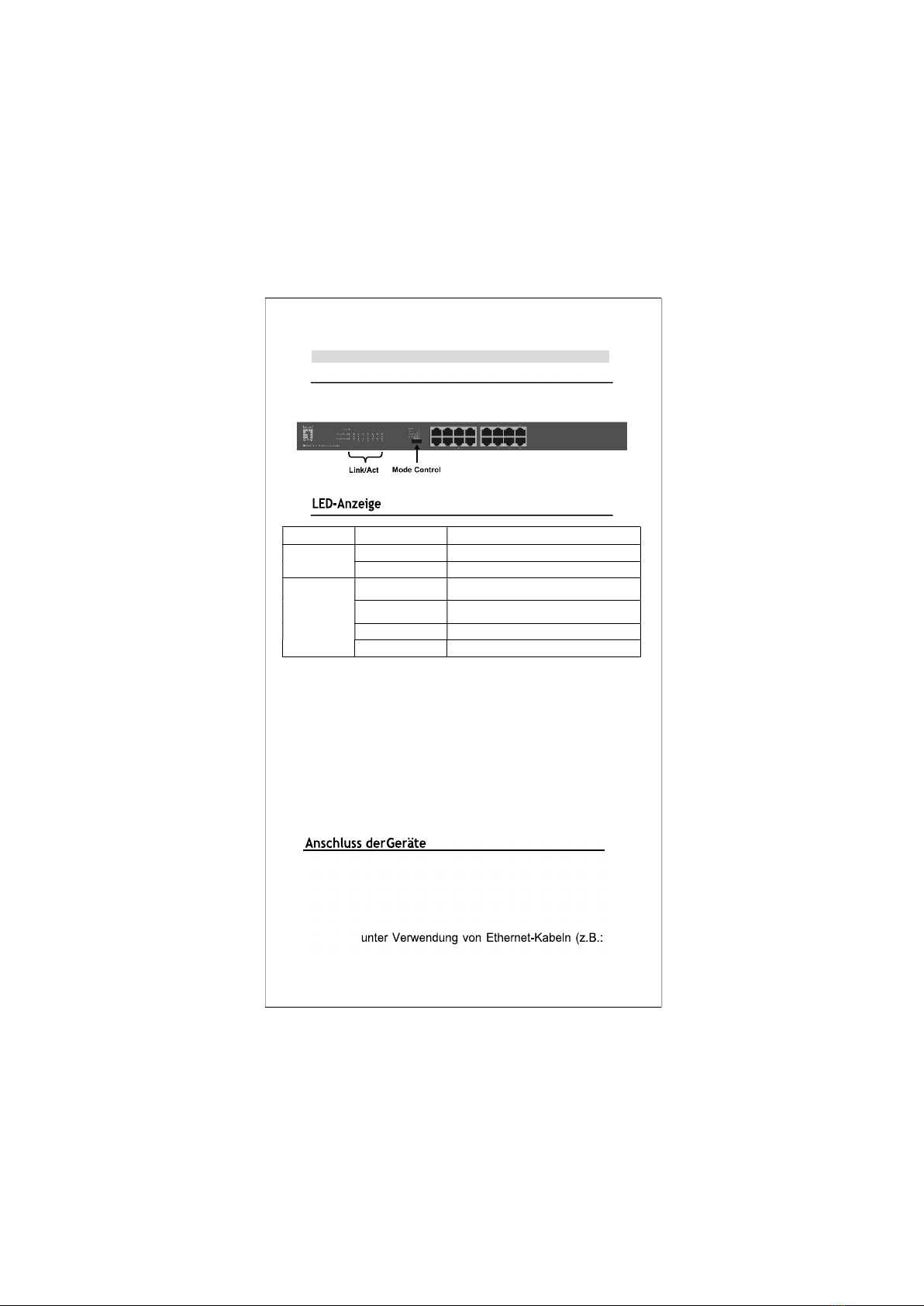

Deutsch

Installation

Schritt1. Bitte prüfen Sie die korrekte Verbindung des

Netzteils mit der Steckdose.

Schritt2. Verbinden Sie das Netzteil mit dem Switch.

Schritt3. Verbinden Sie weitere Geräte mit dem Switch

Cat.5e).

LED-Anzeige

Status Bedeutung

Power

Leuchtet grün Power ist an.

AUS Power ist aus.

Verbindung/akt

Leuchtet grün Ein Gerät ist bei einer Geschwindigkeit von

1000 Mb/s mit dem Port verbunden

Leuchtet orange

Ein Gerät ist bei einer Geschwindigkeit von

10/100 Mb/s mit dem Port verbunden

Blinkt Daten werden gesendet oder empfangen

AUS Der Port ist NICHT verbunden.

Moduskontrolle:

Sie können den Switch-Modus wählen.

Normalmodus: Alle Ports können miteinander kommunizieren.

Flusskontrollmodus: Flusskontrollfunktion deaktiviert, alle Ports

können miteinander kommunizieren.

VLAN-Modus: Ports 1 bis 14 können miteinander kommunizieren,

Kommunikation mit Ports 15 bis 16 jedoch nicht möglich.

Erweiterter Modus: Geschwindigkeit der Ports 1 bis 8 wird auf 10 Mb/s

reduziert, Übertragungsreichweite kann 250 m erreichen.

Français

Installation physique

Branchement de l'équipement

une source d'alimentation.

Étape2. Branchez l'adaptateur secteur sur le switch.

Indicateur DEL

État Signification

Alimentation

Vert fixe Sous tension.

Arrêt Hors tension.

Liaison/Activité/

Vitesse

Vert fixe Un appareil est connecté au port à une

vitesse de 1000Mbps

Orange fixe Un appareil est connecté au port à une

vitesse de 10/100Mbps

Clignotement Envoi ou réception de données

Arrêt Le port n’est PAS connecté.

Contrôle du mode :

Vous pouvez sélectionner le mode de commutation.

Mode normal : Tous les ports peuvent communiquer entre eux.

Mode contrôle de flux : lorsque la fonction de contrôle de flux est

désactivée, tous les ports peuvent communiquer entre eux.

Mode VLAN : les ports 1~14 ne peuvent pas communiquer entre eux,

mais peuvent communiquer avec les ports 15~16.

Mode étendu : la vitesse des ports 1~8 est réduite à 10 Mbps, la

distance de transmission peut atteindre 250 m.

Español

Instalación física

Procedimiento de conexión del equipo

a una fuente de energía.

Paso2. Conecte el adaptador de corriente al Switch.

Paso3. Conecte sus dispositivos de red

con el switch

mediante el uso de cable Ethernet.(Por

ejemplo,

Cat-5e).

Indicadores

LED

Estado Signification

Potencia

Verde

permanente

El dispositivo está

encendido.

Apagado

El dispositivo está apagado.

Enlace/Act/Veloc

idad

Verde

permanente

Un dispositivo está conectado al puerto a una

velocidad de 1000 Mbps

Naranja

permanente

Un dispositivo está conectado al puerto a una

velocidad de 10/100 Mbps

Intermitente Enviando o recibiendo datos

Apagado El puerto NO está conectado.

Control de modo:

Puede seleccionar el modo de cambio.

Modo normal: Todos los puertos se pueden comunicarse entre sí.

Modo Control de flujo: función de control de flujo cerrada; todos los

puertos pueden comunicarse entre sí.

Modo VLAN: los puertos 1~14 no pueden comunicarse entre sí, pero

pueden sí con los puertos 15~16.

Modo Extender: la velocidad de los puertos 1~8 se reduce a 10 Mbps,

la distancia de transmisión puede alcanzar los 2

50 m.

Italian

Fase1. Controllare l'alimentatore con attenzione e

sorgente elettrica.

Fase3. Collegare il proprio dispositivo di rete allo switch

con un cavo Ethernet (ad es. Cat.5e)

LED Indicator Estado Signification

Alimentazione

Verde fisso Alimentato

Spento Non alimentato

Link/Act/Velocità

Verde fisso Un dispositivo è collegato alla porta ad una

velocità di 1000 Mbps

Arancione fisso

Un dispositivo è collegato alla porta ad una

velocità di 10/100Mbps

Lampeggiante Invio o ricezione dati

Spento La porta NON è collegata.

Control de modo:

Puede seleccionar el modo de cambio.

Modo normal: Todos los puertos se pueden comunicarse entre sí.

Modo Control de flujo: función de control de flujo cerrada; todos los

puertos pueden comunicarse entre sí.

Modo VLAN: los puertos 1~14 no pueden comunicarse entre sí, pero

pueden sí con los puertos 15~16.

Modo Extender: la velocidad de los puertos 1~8 se reduce a 10 Mbps,

la distancia de transmisión puede alcanzar los 250 m.

Português

Instalação física

Conectando Equipamento

Passo1. Verifique o adaptador de energia

conectado à tomada corretamente.

Passo2. Conecte o adaptador de energia ao Switch.

Passo3. Conecte seus dispositivos de rede no Switch

utilizando cabos ethernet. (ex. Cat-05e).

LED Indicator Estado Signification

Power

Verde sólido Ligado.

Desligar Desligado.

Ligação/up

Verde sólido Un dispositivo è collegato alla porta ad una

velocità di 1000 Mbps

Ligação/Atividade/

Velocidade

Un dispositivo è collegato alla porta ad una

velocità di 10/100Mbps

Intermitente Envio ou receção de dados

Desligar A porta não está conectada.

Controlo de modo:

Pode selecionar o interruptor de modo.

Modo normal: Todas as portas podem comunicar umas com as outras.

Modo de controlo de fluxo: com a função de controlo de fluxo fechada,

todas as portas podem comunicar umas com as outras.

Modo VLAN: As portas 1~14 não podem comunicar umas com as

outras, mas podem comunicar com as portas 15-16.

Modo de extensor: A velocidade das portas 1~8 é reduzida para 10

Mbps, a distância de transmissão pode chegar aos 250
