LevelOne GEU-2429 Manual de usuario

Español

Italian

Português

English

Deutsch

Français

Quick Installation Guide

GEU

2429

Port Gigabit Switch, 2 x SFP

Hardware Installation Figures

Flat Surface Installation

ENGLISH

Installation

Connecting Equipment

that it is properly connected to a power source.

Step2. Plug-in the Power Adapter to the Switch.

Step3. Connect your network devices with the switch

using Ethernet cable. (e.g. Cat-5e)

LED Indicator

Status Meaning

Power

green Power is on.

Off Power is off.

Link/Act/Speed

Orange

(10/100Mbps)

Port is connected

Green

(1000Mbps)

Port is connected

Flashing Sending or receiving data

Off Port is not connected

SFP(1~2)

green Port is connected

Off Port is not connected

Flashing Sending or receiving data

Flow control mode:Flow control function .

Deutsch

Installation

Schritt1. Bitte prüfen Sie die korrekte Verbindung des

Netzteils mit der Steckdose.

Schritt2. Verbinden Sie das Netzteil mit dem Switch.

Schritt3. Verbinden Sie weitere Geräte mit dem Switch

Cat.5e).

LED-Anzeige

Status Meaning

Power

grün Power ist an.

AUS Power ist aus.

Verbindung/Akt

ivität/Geschwin

digkeit

Orange

(10/100Mbps)

Port ist verbunden.

Grün

(1000Mbps)

Port ist verbunden.

Blinkt Daten werden gesendet oder empfangen

AUS Port is not connected

SFP(1~2)

grün Port ist verbunden.

AUS Port ist nicht verbunden.

Blinkt Daten werden gesendet oder empfangen

Flusskontrollmodus: Flusskontrollfunktion.

Français

Installation physique

Branchement de l'équipement

une source d'alimentation.

Étape2. Branchez l'adaptateur secteur sur le switch.

Indicateur DEL

État Signification

Alimentation

Vert Sous tension.

Arrêt Hors tension.

Liaison/Activité

/Vitesse

Orange

(10/100Mbps)

Le port est connecté

Vert

(1000Mbps)

Le port est connecté

Clignotement Envoi ou réception de données

Arrêt Le port n'est pas connecté

SFP(1~2)

Vert Le port est connecté

Arrêt Le port n'est pas connecté

Clignotement Envoi ou réception de données

Mode contrôle de flux : lorsque la fonction de contrôle de flux.

Español

Instalación física

Procedimiento de conexión del equipo

a una fuente de energía.

Paso2. Conecte el adaptador de corriente al Switch.

Paso3. Conecte sus dispositivos de red

con el switch

mediante el uso de cable Ethernet.(Por

ejemplo,

Cat-5e).

Indicadores

LED

Estado Meaning

Potencia

Verde El dispositivo está encendido.

Apagado El dispositivo está apagado.

Enlace/Act/Velo

cidad

Naranja

(10/100Mbps)

El Puerto está conectado

Verde

(1000Mbps)

El Puerto está conectado

Intermitente Enviando o recibiendo datos

Apagado El Puerto no está conectado

SFP(1~2)

Verde El Puerto está conectado

Apagado El Puerto no está conectado

Intermitente Enviando o recibiendo datos

Modo Control de flujo: función de control de flujo cerrada

Italian

Fase1. Controllare l'alimentatore con attenzione e

sorgente elettrica.

Fase3. Collegare il proprio dispositivo di rete allo switch

con un cavo Ethernet (ad es. Cat.5e)

LED Indicator

Stato Significato

Alimentazione

verde Alimentato

Spento Non alimentato

Link/Act/Veloci

tà

Arancione

(10/100Mbps)

La porta è connessa

Verde

(1000Mbps)

La porta è connessa

Lampeggiante Invio o ricezione dati

Spento La porta non è connessa

SFP(1~2)

verde La porta è connessa

Spento La porta non è connessa

Lampeggiante Invio o ricezione dati

Modo Control de flujo: función de control de flujo cerrada.

Português

Instalação física

Conectando Equipamento

Passo1. Verifique o adaptador de energia

conectado à tomada corretamente.

Passo2. Conecte o adaptador de energia ao Switch.

Passo3. Conecte seus dispositivos de rede no Switch

utilizando cabos ethernet. (ex. Cat-05e).

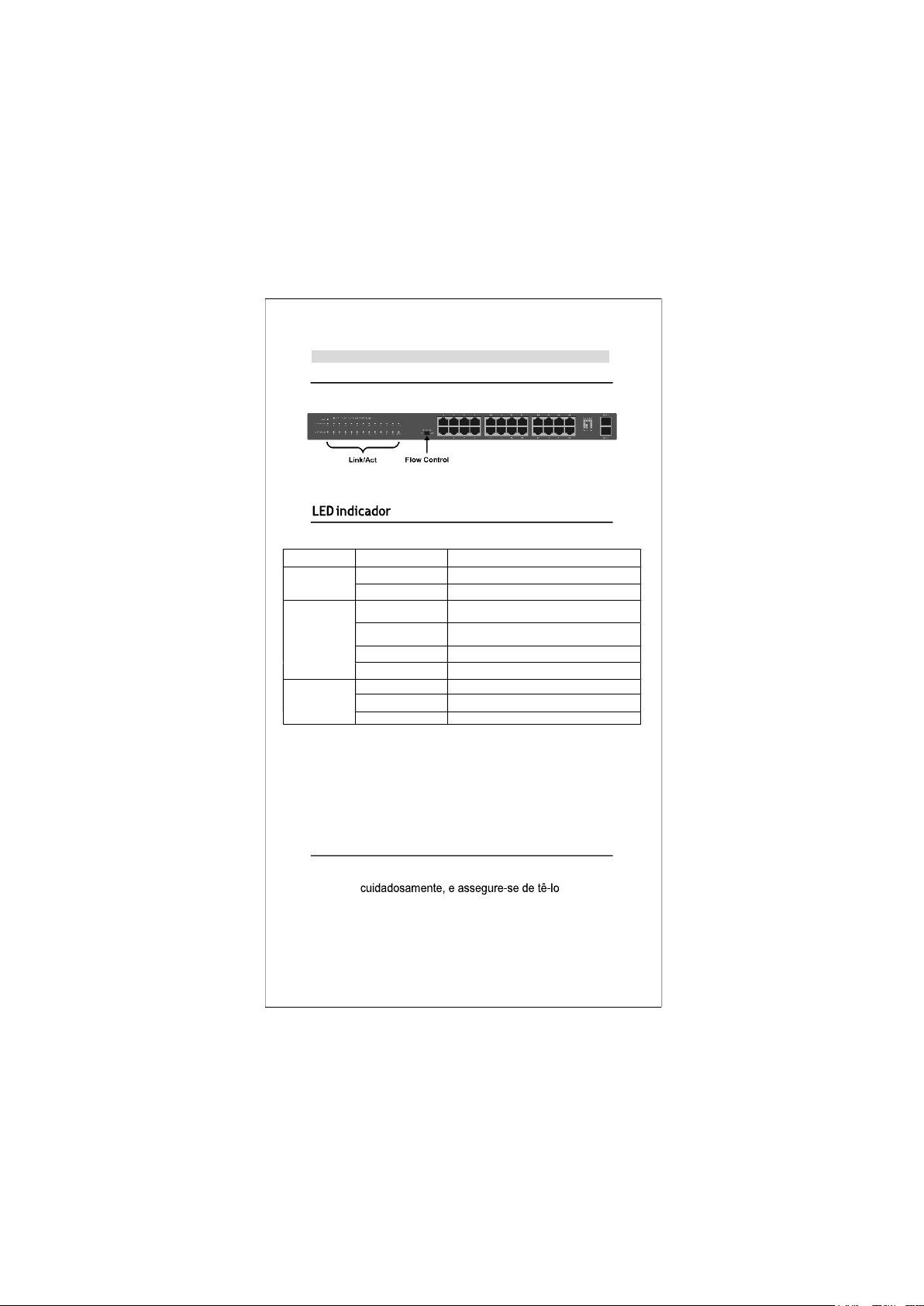

LED indicador

Status Significado

Power

Verde Ligado.

Desligar Desligado.

Ligação/Ativida

de/Velocidade

Cor de laranja

(10/100Mbps)

Ligado.

Verde

(1000Mbps)

Ligado.

Intermitente Envio ou receção de dados

Desligar Desligado.

SFP(1~2)

Verde Ligado.

Desligar Desligado.

Intermitente Envio ou receção de dados

Modo de controlo de fluxo: com a função de controlo de fluxo fechada.
