LevelOne GEU-1621 Manual de usuario

GEU-1621

16-Port Gigabit Switch

Quick Installation Guide

English

Deutsch

Français

Español

Nederlands

Dansk

Italiano

Ελληνικά

Português

Svenska

Slovenščina

繁體中文

한국어

Русский

Polski

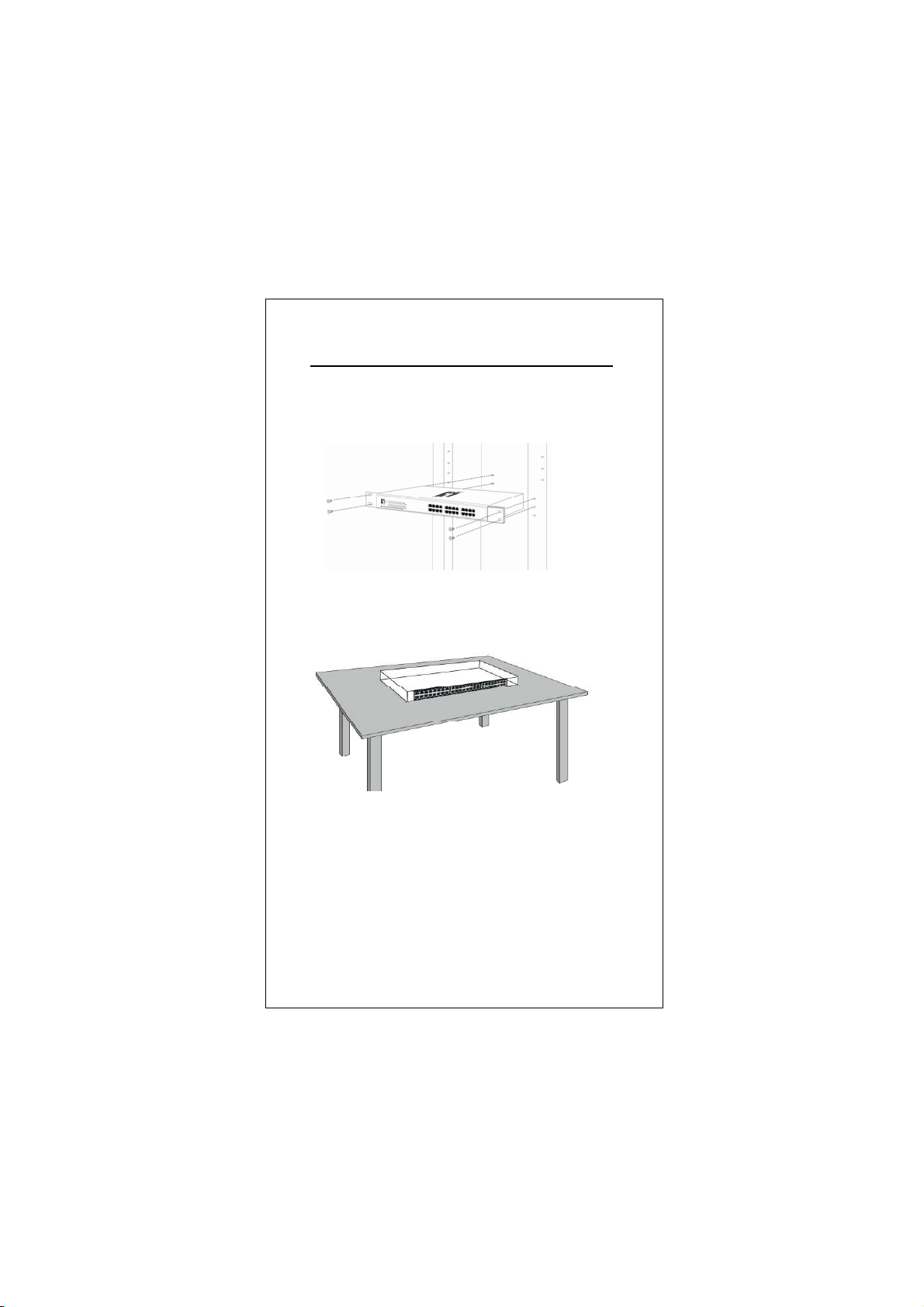

Hardware Installation Figures

Rack Mounting

Flat Surface Installation

ENGLISH

Installation

LED Indicator

Connecting Equipment

Step1. Inspect the Power Adapter carefully, and make sure

that it is properly connected to a power source.

Step2. Plug-in the Power Adapter to the Switch.

Step3. onnect your network devices with the switch by

using Ethernet cable. (e.g. at-5e)

LED Indicator

Status Meaning

Power On Power is on.

Off Power is off.

Link/Act

On Port is connected

Blinking

Transmitting / Receiving data

Off

Port is not connected

Power

Link / Act

Link/A T

Power

Deutsch

Installation

LED-Anzeige

Anschluss der Geräte

Schritt1. Bitte prüfen Sie die korrekte Verbindung des

Netzteils mit der Steckdose.

Schritt2. Verbinden Sie das Netzteil mit dem Switch.

Schritt3. Verbinden Sie weitere Geräte mit dem Switch

unter Verwendung von Ethernet-Kabeln (z.B.:

at.5e)

LED-Anzeige

Status Bedeutung

Power On Power ist an.

Off Power ist aus.

Link/Aktivität

On Port ist verbunden.

Blinken

Senden/Empfangen von Daten.

Off

Port is not connected

Power

Power Link/Aktivität

Français

Installation ph sique

Indicateur DEL

Branchement de l'équipement

Étape1. Inspectez soigneusement l'adaptateur secteur et

assurez-vous qu'il est correctement connecté à

une source d'alimentation.

Étape2. Branchez l'adaptateur secteur sur le switch.

Étape3. onnectez vos périphériques réseau au switch en

utilisant un câble Ethernet. (Par exemple, at-5e)

Indicateur DEL

tat

Signification

Alimentation

Marche

Sous tension.

Arrêt

Hors tension.

Lien/Act

Marche

e port est connecté

lignotant

Transmission/Réception de

données en cours

Arrêt

Le port n'est pas connecté

Prise de courant

Alimentat

Lien/Act

Español

Instalación física

Indicadores LED

Procedimiento de conexión del equipo

Paso1. Inspeccione el adaptador de corriente con cuidado,

y asegúrese de que está correctamente conectado

a una fuente de energía.

Paso2. onecte el adaptador de corriente al Switch.

Paso3. onecte sus dispositivos de red con el switch

mediante el uso de cable Ethernet.(Por ejemplo,

at-5e)

Indicadores

LED

Estado Significado

Potencia

Encendido

El dispositivo está encendido.

Apagado

El dispositivo está apagado.

Estado de

conexíón

Encendido

El Puerto está conectado

Intermitente

Transmitiendo / Recibiendo

datos

Apagado

El Pu

erto no está conectado

Potencia

Estado de conexíón

Nederlands

F sieke installatie

Ledindicator

Apparatuur wordt aangesloten

Stap1. ontroleer het voedingsapparaat nauwkeurig en

zorg er voor dat het goed op het stopcontact is

aangesloten.

Stap2. Sluit het voedingsapparaat op de switch aan.

Stap3. Sluit de netwerkapparaten op de switch aan met

een Ethernetkabel, bijvoorbeeld at 5e

Ledindicator

Status

Betekenis

Voeding

Aan

Ingeschakeld

Uit

Uitg

eschakeld

Link/Act

Aan

Port is aangesloten

Knipperen

Gegevens worden verzonden /

ontvangen

Uit

Port is niet aangesloten

Stopcontact

Voeding

Link/Act

Dansk

F sisk installation

LED indikator

Sammenkobling af udst r

Step1. Tjek strøm adapteren omhyggeligt og sikker at den

er forbundet til strøm kilde.

Step2. Forbind strøm adapteren med switchen.

Step3. Forbind din netværks enhed med switchen vha. et

ethernet kabel ( f.eks. at 5e)

LED indikator

Status

Betydning

Strøm

Tændt

Der er tændt for strømmen.

Slukket

Der er slukket for strømmen.

Link/Act

On Tændt

Port er forbundet

Blinker

Sender/modtager data

Slukket

Port er ikke forbundet

Stik kontakt

Strøm

Link / Act

Italiano

Installazione fisica

Indicatore LED

Equipaggiamento di connessione

Βήμα1. ontrollare l'alimentatore con attenzione e

assicurarsi che sia correttamente collegata alla

sorgente elettrica.

Βήμα2. ollegare l'alimentatore allo switch.

Βήμα3. ollegare il proprio dispositivo di rete allo switch

con un cavo Ethernet (ad es. at.5e)

Indicatore LED

Stato Significato

Alimentazione Acceso Alimentato

Spento Non alimentato

ollegamento/attività

Acceso La porta è connessa

Lampeggio

Trasmissione /ricezione

data

Spento La porta non è connessa

Presa di corrente

Alimentazione

ollegamento/attività

Ελληνικά

Εγκατάσταση

Ενδεικτική λυχνία

Συνδεδεμένος εξοπλισμός

Βήμα1. Ελέγξτε προσεκτικά τον μετασχηματιστή

τροφοδοσίας και σιγουρευτείτε ότι έχει συνδεθεί

σωστά στην πρίζα ρεύματος

Βήμα2. Τοποθετήστε το τροφοδοτικό στο Switch.

Βήμα3. Συνδέστε τις δικτυακές σας συσκευές με το

Switch χρησιμοποιώντας καλώδιο δικτύου (π.χ.

καλώδιο κατηγορίας at-5e)

Ενδεικτική

λυχνία

Κατάσταση

Έννοια

Τροφοδοσία

Ανοιχτό

Η τροφοδοσία είναι ανοιχτή.

Κλειστό

Η τροφοδοσία είναι κλειστή.

Link/Act

Ανοιχτό

Η θύρα είναι συνδεδεμένη

Blinking

Αποστολή / Λήψη δεδομένων

Κλειστό

Η θύρα δεν είναι συνδεδεμένη

Τροφοδοσία

Link / Act
