Lenze PROFIBUS E84AYCPM Manual de usuario

Montageanleitung

EDK84AYCPM

.AVl

Ä.AVlä

PROFIBUS

E84AYCPM

Kommunikationsmodul

Communication module

Module de communication

Módulo de comunicación

Modulo di comunicazione

Mounting Instructions

Instructions de montage

Instrucciones para el montaje

Istruzioni per il montaggio

L−force Communication

EDK84AYCPM DE/EN/FR/ES/IT 5.0

,Lesen Sie zuerst diese Anleitung und die Dokumentationen auf der im Lieferumfang

des Grundgerätes enthaltenen CD−ROM, bevor Sie mit den Arbeiten beginnen!

Beachten Sie die enthaltenen Sicherheitshinweise.

,Please read these instructions and the documentation on the CD−ROM supplied

together with the basic device before you start working!

Observe the safety instructions given therein.

,Avant de commencer les opérations, lisez tout d’abord le présent manuel d’utilisation

ainsi que la documentation présente sur le cédérom comprise dans la livraison de

l’appareil de base !

Respectez les consignes de sécurité indiquées.

,Antes de empezar con los trabajos, lea detenidamente estas instrucciones y la

documentación que se encuentra en el CD−ROM suministrado junto con el equipo

básico.

Observe las instrucciones de seguridad correspondientes.

,Prima di utilizzare l’apparecchiatura, leggere le istruzioni contenute nel presente

manuale e la documentazione sul CD−ROM fornito in dotazione con il modulo asse.

Osservare le note di sicurezza.

EDK84AYCPM DE/EN/FR/ES/IT 5.0

(Stop!

Das Kommunikationsmodul enthält elektronische Bauteile, die durch elektrostatische

Entladung beschädigt oder zerstört werden können.

Treffen Sie vor dem Berühren des Moduls geeignete Maßnahmen zum Schutz der

Bauteile.

(Stop!

The communication module contains electronic components that may be damaged or

destroyed through electrostatic discharge.

Take appropriate measures to protect the components before touching the

communication module.

(Stop!

Le module de communication contient des composants électroniques qui peuvent être

endommagés ou détruits par les décharges électrostatiques.

Avant d’entrer en contact avec le module, prenez les mesures appropriées pour

assurer la protection des composants.

(¡Alto!

El módulo de comunicación contiene piezas electrónicas que pueden resultar dañadas

o destruidas por descargas electroestáticas.

Antes de entrar en contacto con el módulo, tome las medidas necesarias para proteger

las piezas.

(Stop!

Il modulo di comunicazione contiene componenti elettronici che possono essere

danneggiati o distrutti da scariche elettrostatiche.

Prima di toccare il modulo, si raccomanda di prendere tutte le misure necessarie per

proteggere i componenti.

EDK84AYCPM DE/EN/FR/ES/IT 5.0

)

E84YCPM001J

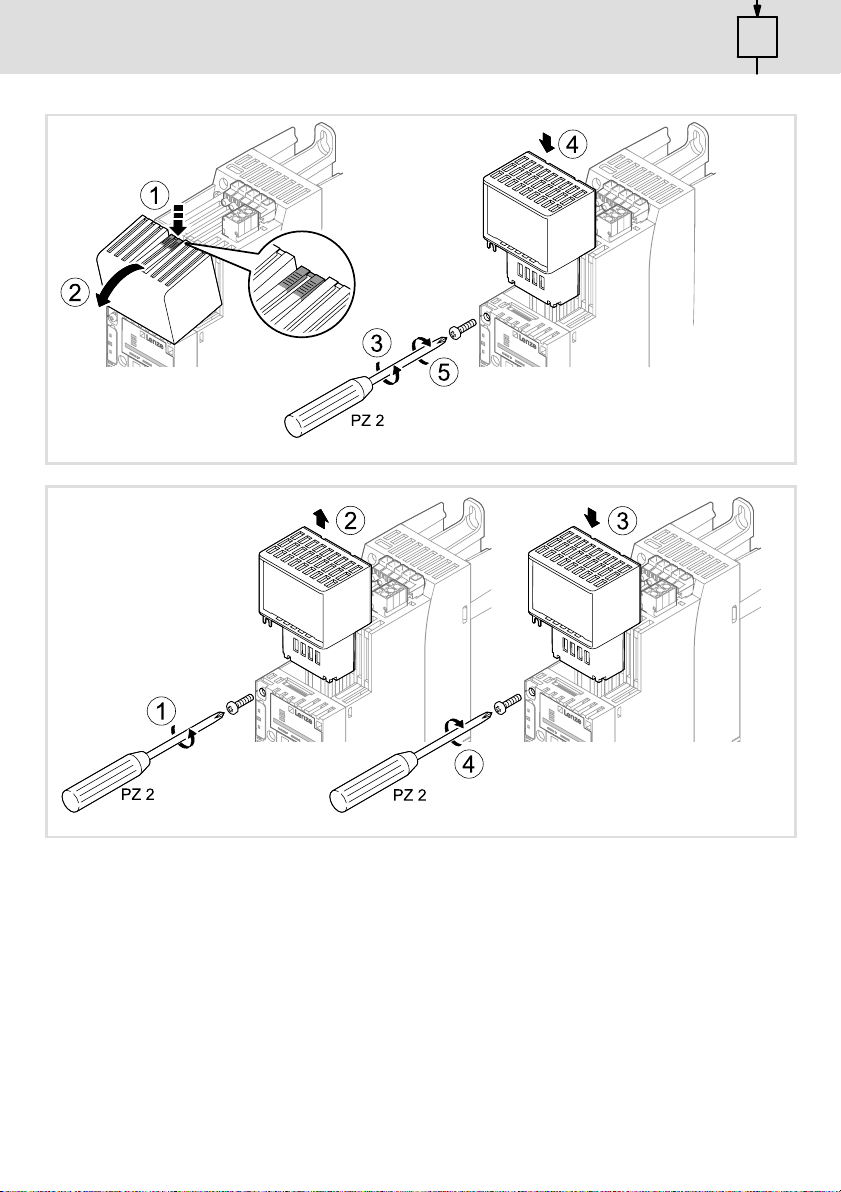

!10.25, 0.37 kW

EDK84AYCPM DE/EN/FR/ES/IT 5.0

0.25, 0.37 kW

E84YCPM002D

E84YCPM002E

!10.55 ... x kW

EDK84AYCPM DE/EN/FR/ES/IT 5.0

0.55 ... x kW

E84YCPM002A

E84YCPM002B

S200 − X201 − LED 2

EDK84AYCPM DE/EN/FR/ES/IT 5.0

S200 − X201 − LED

E84YCPM001C

S200 Address

«64» «32» «16» «8» «4» «2» «1»

1 OFF OFF OFF OFF OFF OFF ON

... ... ... ... ... ... ... ...

126 ON ON ON ON ON ON OFF

IAddress 23: «1» + «2» + «4» + «16» = ON

S200 − X201 − LED 2

EDK84AYCPM DE/EN/FR/ES/IT 5.0

X201 Pin Designation Description

1 − −

2 − −

3 RxD/TxD−P Data line B (received data / transmitted data, plus)

4 RTS Request To Send (received data / transmitted data, no differential signal)

5 M5V2 Data ground (ground to 5V)

6 P5V2 DC 5 V / 30 mA (bus termination)

7 − −

8 RxD/TxD−N Data line A (received data / transmitted data, minus)

9 − −

Baud rate Max. cable length

9.6 ... 93.75 kbit/s 1200 m

187.5 kbit/s 1000 m

500 kbit/s 400 m

1500 kbit/s 200 m

3000 ... 12000 kbit/s 100 m

Cable

Cores Double twisted, insulated and shielded

Core diameter > 0.64 mm

Core cross−section > 0.34 mm2

Loop resistance < 110 W/km

Specific resistance 135 ... 165 W/km (f = 3 ... 20 MHz)

Capacitance per unit

length

£30 nF/km

S200 − X201 − LED 2

EDK84AYCPM DE/EN/FR/ES/IT 5.0

)Hinweis!

Busabschluss−Widerstand aktivieren

Beim ersten und letzten physikalischen Busteilnehmer müssen Sie einen

Busabschluss−Widerstand aktivieren. Der Busabschluss−Widerstand ist im

Busanschluss−Stecker eingebaut und wird mit einem Schalter aktiviert.

)Note!

Activating the bus terminating resistor

Activate the bus terminating resistor of the first and the last physical bus device. The

bus terminating resistor is integrated into the bus connector and is activated using a

switch.

)Remarque importante !

Activation de la résistance d’extrémité de bus

Il faut activer la résistance d’extrémité de bus sur les premier et dernier participants

au bus. Intégrée dans la prise de raccordement au bus, la résistance d’extrémité de bus

est activée à l’aide d’un commutateur.

)¡Nota!

Activar resistencia terminal de bus

En el primer y último dispositivo físico del bus debe activarse una resistencia terminal

de bus. La resistencia terminal de bus está montada en el conector del bus y se activa

mediante un interruptor.

)Avvertenza:

Attivazione della resistenza di terminazione bus

In corrispondenza del primo e dell’ultimo nodo fisico del bus è necessario attivare una

resistenza di terminazione bus. Tale resistenza è integrata nel connettore di

collegamento al bus e si attiva mediante switch.

[mm] 3

EDK84AYCPM DE/EN/FR/ES/IT 5.0

[mm]

E84YCPM001B

a b c c1

[mm] [mm] [mm] [mm]

E84AYCPM 67 50 50 3
