Lenze E84AYCIB Manual de usuario

Montageanleitung

EDK84AYCIB

.IEa

Ä.IEaä

INTERBUS

E84AYCIB

Kommunikationsmodul

Communication module

Module de communication

Módulo de comunicación

Modulo di comunicazione

Mounting Instructions

Instructions de montage

Instrucciones para el montaje

Istruzioni per il montaggio

L−force Communication

EDK84AYCIB DE/EN/FR/ES/IT 3.0

,Lesen Sie zuerst diese Anleitung und die Dokumentationen auf der im Lieferumfang

des Grundgerätes enthaltenen CD−ROM, bevor Sie mit den Arbeiten beginnen!

Beachten Sie die enthaltenen Sicherheitshinweise.

,Please read these instructions and the documentation on the CD−ROM supplied

together with the basic device before you start working!

Observe the safety instructions given therein.

,Avant de commencer les opérations, lisez tout d’abord le présent manuel d’utilisation

ainsi que la documentation présente sur le cédérom comprise dans la livraison de

l’appareil de base !

Respectez les consignes de sécurité indiquées.

,Antes de empezar con los trabajos, lea detenidamente estas instrucciones y la

documentación que se encuentra en el CD−ROM suministrado junto con el equipo

básico.

Observe las instrucciones de seguridad correspondientes.

,Prima di utilizzare l’apparecchiatura, leggere le istruzioni contenute nel presente

manuale e la documentazione sul CD−ROM fornito in dotazione con il modulo asse.

Osservare le note di sicurezza.

EDK84AYCIB DE/EN/FR/ES/IT 3.0

(Stop!

Das Kommunikationsmodul enthält elektronische Bauteile, die durch elektrostatische

Entladung beschädigt oder zerstört werden können.

Treffen Sie vor dem Berühren des Moduls geeignete Maßnahmen zum Schutz der

Bauteile.

(Stop!

The communication module contains electronic components that may be damaged or

destroyed through electrostatic discharge.

Take appropriate measures to protect the components before touching the

communication module.

(Stop!

Le module de communication contient des composants électroniques qui peuvent être

endommagés ou détruits par les décharges électrostatiques.

Avant d’entrer en contact avec le module, prenez les mesures appropriées pour

assurer la protection des composants.

(¡Alto!

El módulo de comunicación contiene piezas electrónicas que pueden resultar dañadas

o destruidas por descargas electroestáticas.

Antes de entrar en contacto con el módulo, tome las medidas necesarias para proteger

las piezas.

(Stop!

Il modulo di comunicazione contiene componenti elettronici che possono essere

danneggiati o distrutti da scariche elettrostatiche.

Prima di toccare il modulo, si raccomanda di prendere tutte le misure necessarie per

proteggere i componenti.

EDK84AYCIB DE/EN/FR/ES/IT 3.0

)

E84YCIB0018

S205 1

EDK84AYCIB DE/EN/FR/ES/IT 3.0

S205

(¶7)(¶6)

E84YCIB0019

S205 1

EDK84AYCIB DE/EN/FR/ES/IT 3.0

Process data (PD) S205

S1 S2 S3 S4

0OFF OFF OFF OFF

12345678

OFF

1OFF OFF OFF ON

2OFF OFF ON OFF

3OFF OFF ON ON

4OFF ON OFF OFF

5OFF ON OFF ON

6OFF ON ON OFF

7OFF ON ON ON

8 ON OFF OFF OFF

9 ON OFF OFF ON

10 ON OFF ON OFF

Peripherals Communication

Protocol (PCP)

ID−Code S205

S5 S6

00x03 OFF OFF

12345678

OFF

10xE3 OFF ON

20xE0 ON OFF

40xE1 ON ON

Baud rate S205

500 kbit/s OFF

12345678

OFF

2 Mbit/s ON

)ƒPD + PCP = 1 ... 10

ƒS205/S7: No function

!20.25, 0.37 kW

EDK84AYCIB DE/EN/FR/ES/IT 3.0

0.25, 0.37 kW

E84YCPM002D

E84YCPM002E

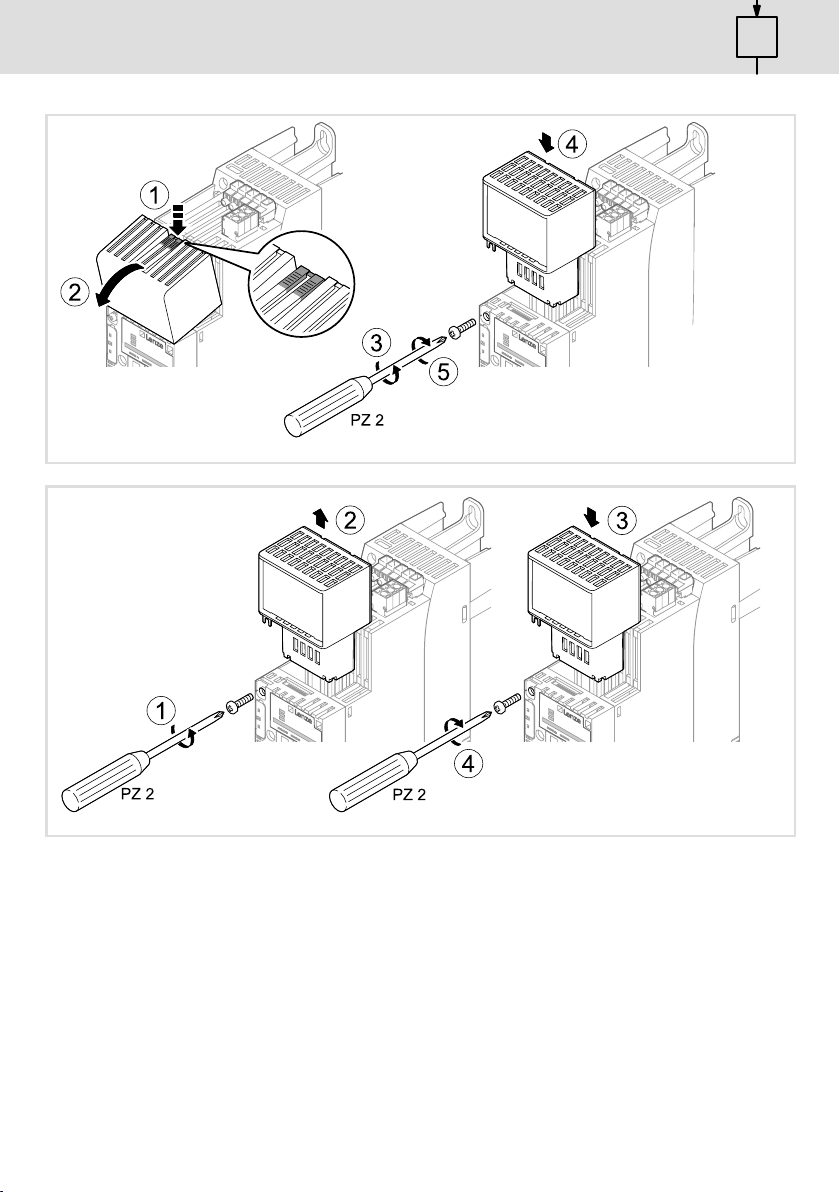

!20.55 ... x kW

EDK84AYCIB DE/EN/FR/ES/IT 3.0

0.55 ... x kW

E84YCPM002A

E84YCPM002B

X205 − X206/X207 − LED 3

EDK84AYCIB DE/EN/FR/ES/IT 3.0

X205 − X206/X207 − LED

E84YCIB0017

X205

Terminal Signal

+ DC 24 V (21.6 V − 0 %  26.4 V + 0 %)

I = 180 mA

− Ground

X205 Rigid Flexible

10 mm 0.2 ... 1.5 mm2(AWG 24 ... 16) 0.2 ... 1.5 mm2(AWG 24 ... 16)

X205 − X206/X207 − LED 3

EDK84AYCIB DE/EN/FR/ES/IT 3.0

X206 IN Pin Signal X207 OUT Pin Signal

1RS485: DO1 not inverted (input) 1RS485: DO2 not inverted (output)

2RS485: DI1 not inverted (output) 2RS485: DI2 not inverted (input)

3 Ground 3 Ground

4n. c. 4

5DC 5 V (output) 5DC 5 V (output)

6RS485: DO1 inverted (input) 6RS485: DO2 inverted (output)

7RS485: DI1 inverted (output) 7 RS485: DI2 inverted (input)

8DC 5 V (output) 8DC 5 V (output)

9n. c. 9RBST (signalling input)

Cable

Type 3 x 2 (twisted in pairs, with common shielding)

Rigid > 0.2 mm2

Specific resistance < 96 W/km

Characteristic

impedance

l120 W±20 % (f = 64 kHz)

l100 W±15 W(f > 1 MHz)

Effective capacitance < 60 nF/km (f = 800 Hz)

Example PHOENIX CONTACT: IBS RBC METER−T, order no. 28 06 28 6

Baud rate Cable length between the single INTERBUS nodes

500 kbit/s max. 400 m

2 Mbit/s max. 150 m
