Lenze MM330 Manual de usuario

Montageanleitung

Mounting Instructions

Instructions de montage

Instrucciones para el montaje

Istruzioni per il montaggio

EDK94AYM33

..,b

Ä..,bä

MM330



E94AYM33

Speichermodul

Memory module

Module de mémoire

Módulo de memoria

Modulo di memoria

L-force Drives

read_de-read_it

Lesen Sie zuerst diese Anleitung, bevor Sie mit den Arbeiten beginnen!

Beachten Sie die enthaltenen Sicherheitshinweise.

Please read these Instructions before you start working!

Follow the enclosed safety instructions.

Veuillez lire attentivement cette documentation avant toute action !

Les consignes de sécurité doivent impérativement être respectées.

Lea las instrucciones antes de empezar a trabajar.

Observe las instrucciones de seguridad indicadas.

Prima di usare l’apparecchiatura, leggere le istruzioni contenute in questo

manuale.

Osservarelenotedisicurezza.

klappseite_M33

E94Y_MM300A

EDK94AYM33 DE/EN/FR/ES/IT 1.0

4

M5Lieferumfang-LieferumfangE94AYM33

Lieferumfang

Pos. Beschreibung

Speichermodul MM330 mit frontseitigem DIP-Schalter (Position ”A”) zur Einstellung der

Adresse und Übertragungsrate,

Bestellbezeichnung: E94AYM33

Montageanleitung

EDK94AYM33 DE/EN/FR/ES/IT 1.0 5



M5 Montage-DUMMY_NUM_Reset

Montage

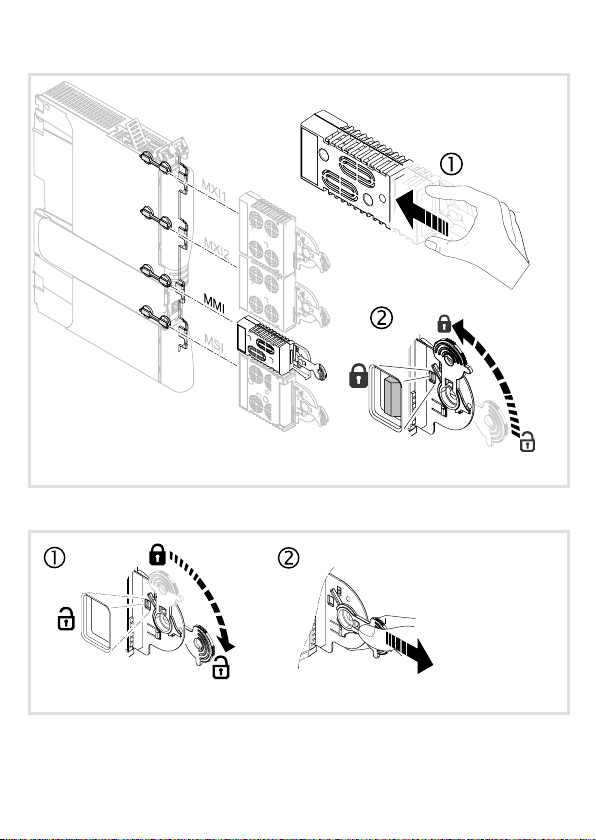

Positionieren Sie das Speichermodul im Modulschacht MMI:

E94_MM105

Demontage

E94AYCXX001H

0Abb. 0Tab. 0

EDK94AYM33 DE/EN/FR/ES/IT 1.0

6

-M5-einsetzbarkeit

Gültigkeit

Diese Anleitung ist gültig für

ƒ Speichermodule E94AYM33 (MM330) ab Version VA

Identifikation

Type

HW Ver.

SW Ver.

E94Y_MM1010

Bezeichnung e:MM330 c d

E94 A Y M 33 VA

Produktreihe

Gerätegeneration

Modulkennung: Erweiterungsmodul

Modultyp: Speichermodul

Ausführung:

z4MBFlash

zDIP-Schalter

Lizenz: Motion Control TopLevel

Hardwarestand

Einsetzbarkeit

Die Verwendung dieses Kommunikationsmoduls ist zulässig mit Grundgeräten der

Produktreihe 9400 ab der Typenschildbezeichnung

zType E94AxxExxxx

zHW : VB

zSW : 01.30

Sicherheitshinweise

Definition der verwendeten Hinweise

EDK94AYM33 DE/EN/FR/ES/IT 1.0 7



H1sic_DE-SIC_pikt_DE

1 Sicherheitshinweise

Definition der verwendeten Hinweise

Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta-

tion folgende Piktogramme und Signalwörter verwendet:

Sicherheitshinweise

Aufbau der Sicherheitshinweise:

Gefahr!

(kennzeichnet die Art und die Schwere der Gefahr)

Hinweistext

(beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann)

Piktogramm und Signalwort Bedeutung

Gefahr!

Gefahr von Personenschäden durch gefährliche elektrische Span-

nung

Hinweis auf eine unmittelbar drohende Gefahr, die den Tod oder

schwere Verletzungen zur Folge haben kann, wenn nicht die

entsprechenden Maßnahmen getroffen werden.

Gefahr!

Gefahr von Personenschäden durch eine allgemeine Gefahren-

quelle

Hinweis auf eine unmittelbar drohende Gefahr, die den Tod oder

schwere Verletzungen zur Folge haben kann, wenn nicht die

entsprechenden Maßnahmen getroffen werden.

Stop!

Gefahr von Sachschäden

Hinweis auf eine mögliche Gefahr, die Sachschäden zur Folge

haben kann, wenn nicht die entsprechenden Maßnahmen ge-

troffen werden.

Anwendungshinweise

Piktogramm und Signalwort Bedeutung

Hinweis! Wichtiger Hinweis für die störungsfreie Funktion

Tipp! Nützlicher Tipp für die einfache Handhabung

Verweis auf andere Dokumentation

1 Sicherheitshinweise

EDK94AYM33 DE/EN/FR/ES/IT 1.0

8

restgefahren----(DUMMYSEITEVOR)---

Stop!

Die auf der Frontseite sichtbare Symbolik ( ) weist auf elektronische

Bauteile hin, die durch elektrostatische Entladung geschädigt oder zerstört

werden können.

Treffen Sie vor dem Berühren des Moduls geeignete Maßnahmen zum Schutz

der Bauteile.

Stop!

Montage/Demontage bei ausgeschalteter Versorgungsspannung durchführen,

um elektronische Bauteile vor Beschädigung zu schützen.

Sicherheitshinweise 1

EDK94AYM33 DE/EN/FR/ES/IT 1.0 9



restgefahren----(DUMMYSEITEVOR)---

EDK94AYM33 DE/EN/FR/ES/IT 1.0

10 
