Lenze EZAEDE1001 Manual de usuario

Operating Instructions

MMC

Betriebsanleitung

Instructions de mise en service

Istruzioni operative

Instrucciones para el servicio

EZAEDE1001

Memory Modul Kopierer

Memory Module Copier

Mémoire Module Copier

Memoria Module Copier

Módulo de memoria copiadora

(13438043)

No part of this documentation may be copied or made available to third parties without the explicit

written approval of Lenze.

All information given in this documentation has been carefully selected and tested for compliance

with the hardware and software described. Nevertheless, discrepancies cannot be ruled out. We do

not accept any responsibility nor liability for damages that may occur. Any necessary corrections will

be implemented in subsequent editions.

Lenze EDBZAEDE1001 DE/EN/FR/ES/IT 1.0 3

Inhalt

1 Einführung ---------------------------------------------------------------------5

1.1 Dokumenthistorie ------------------------------------------------------------5

1.2 Identiﬁkation-------------------------------------------------------------------5

1.3 Lieferumfang-------------------------------------------------------------------5

1.4 Sicherheitshinweise----------------------------------------------------------6

2 Technische Daten -------------------------------------------------------------7

2.1 Elektrische Kenndaten -------------------------------------------------------7

2.2 Umgebung ---------------------------------------------------------------------7

2.3 Abmessungen -----------------------------------------------------------------7

2.4 Anschlüsse----------------------------------------------------------------------8

2.4.1 Anschlüsse für Memorymodule-------------------------------8

2.4.2 USB-Anschluss ----------------------------------------------------8

3 Betrieb---------------------------------------------------------------------------9

3.1 Einbau (oder Ausbau) des Akkumulators--------------------------------9

3.2 LED-Anzeigen ---------------------------------------------------------------- 10

3.3 Kopieren der Daten vom Master auf den Slave ---------------------- 12

3.4 Herunterfahren-------------------------------------------------------------- 12

3.5 Angaben zu den kopierten Daten--------------------------------------- 13

3.5.1 Memorymodul der Baureihe 8400 ------------------------- 13

3.5.2 Lenze AC Tech EPM --------------------------------------------- 14

4 Wartung----------------------------------------------------------------------- 15

4.1 Auswechseln des Akkumulators----------------------------------------- 15

4 Lenze EDBZAEDE1001 DE/EN/FR/ES/IT 1.0

Produktübersicht

13367797

13438033

EZAEDE1001

Abbildung 1: EZAEDE1001

Lenze EDBZAEDE1001 DE/EN/FR/ES/IT 1.0 5

Einführung 1

1 Einführung

Der Memorymodul-Kopierer (Produktnr. EZAEDE1001) dient zum Kopieren des Speicherinhalts

eines Master-Memorymoduls auf ein Slave-Memorymodul. Er ist mit den in der folgenden

Tabelle aufgelisteten Lenze- und Lenze-AC Tech-Produkten kompatibel.

Lenze Lenze-AC Tech

8400 Base/State/High/Topline PositionServo (940/941)

8400 motec, protec SMVector

smd, Tmd, Tml SCF, TCF, SCD

SCM, SCL

1.1 Dokumenthistorie

Materialnummer Version Beschreibung

13438043 1.0 06/2013 Erstausgabe

1.2 Identiﬁkation

Abbildung 2 zeigt das Typenschild des Memorymodul-Kopierers.

Made in USA

Memory

Module Copier

TYPE: EZAEDE1001

HW: 1A SW: 10

USB Power Supply: 5VDC

500mA min

Connector Type: Mini-B USB

Battery: Li-ion, 3.7VDC

2400mAh, Rechargeable

For detailed information

refer to instruction

manual EDBZAEDE1001

13xxxxxx 012345678

EZAEDE1001XX1A10

ID-NO: 13xxxxxx

Abbildung 2: Identiﬁkation

1.3 Lieferumfang

Lieferumfang Wichtig

• 1 Memorymodul-Kopierer (Typ:

EZAEDE1001)

• 1 Lithium-Ionen-Akkumulator,

3.7 VDC (Typ: 13367797)

• 1 Mini-B USB-Netzteil (Typ:

13367779)

• 1 Betriebsanleitung

Überprüfen Sie nach Erhalt der Lieferung sofort, ob der Lieferumfang

mit den Warenbegleitpapieren übereinstimmt. Für nachträglich

reklamierte Mängel übernimmt Lenze keine Gewährleistung.

Reklamieren Sie

• erkennbare Transportschäden sofort beim Anlieferer.

• erkennbare Mängel/Unvollständigkeit sofort bei der

zuständigen Lenze-Vertretung.

6 Lenze EDBZAEDE1001 DE/EN/FR/ES/IT 1.0

1 Einführung

1.4 Sicherheitshinweise

STOP!

Beim Umgang mit Lithium-Ionen-Zellen ist besondere Vorsicht geboten, da sie sehr empﬁndlich

auf den Ladevorgang reagieren und bei unsachgemäßer Behandlung explodieren oder sich

entzünden können. Stellen Sie sicher, dass der Benutzer über ausreichendes Wissen in Bezug auf

Ladung, Entladung und Einbau von Lithium-Ionen-Akkumulatoren verfügt, bevor er sie verwendet.

• Laden Sie den Akkumulator immer auf einer feuerfesten Oberﬂäche.

• Lassen Sie den Akkumulator während des Ladevorgangs nie unbeaufsichtigt.

Wir haften nicht für Schäden, wenn Änderungen jeglicher Art an den Akkumulatoren/

Ladegeräten (inklusive der Erstellung von Akkumulator-Packs) vorgenommen werden. Wir haften

nicht für Schäden, die durch den Missbrauch oder die falsche Handhabung von Lithium-Ionen-

Akkumulatoren und Ladegeräten entstehen. Wir empfehlen, Lithium-Ionen-Akkumulatoren nur

mit einer Steuerschaltung (Schutzplatine) zu verwenden, um die sichere Ladung, Entladung, etc.

zu gewährleisten. DieVerwendung von Lithium-Ionen-Akkumulatoren mit einer Schutzschaltung

birgt potenzielle Gefahren.

Die in dieser Anleitung verwendeten Piktogramme sind in der folgenden Tabelle aufgeführt.

Piktogramm Signalwort Beschreibung

STOP! Warnung vor möglichen Funktionsstörungen des

Memorymodul-Kopierers aufgrund von elektrostatischer

Entladung (elektrostatisch gefährdete Bauelemente)

STOP! Warnung vor Schäden an Betriebsmitteln und/oder

Materialien.

Lenze EDBZAEDE1001 DE/EN/FR/ES/IT 1.0 7

Technische Daten 2

2 Technische Daten

2.1 Elektrische Kenndaten

Speziﬁkation Beschreibung

DC-Spannungsversorgung Ultra-Fire 18650 Lithium-Ionen-Akkumulator, 3.7 VDC, Kapazität 2400 mAh

Serielle Schnittstelle Mini-B USB, 5-polig, +5 V

2.2 Umgebung

Speziﬁkation Beschreibung

Schutzart IP20

Temperatur Betrieb: 0 ... +50ºC

Lagerung: -20 ... +60ºC

Feuchte <85% ohne Betauung

Gewicht 0.38 kg (0.83 lb oder 13.40 oz)

Angewandte Normen Störaussendung: EN 61000-6-4:2007

Störfestigkeit: EN 61000-6-2: 2005

Konformität CE EMV-Richtlinie (2004/108/EG)

RoHS

2.3 Abmessungen

POWER

MASTER SLAVE

Memory Module Copier

COPY

ON / OFF

178 mm

102 mm

46 mm

Abbildung 3: Abmessungen

8 Lenze EDBZAEDE1001 DE/EN/FR/ES/IT 1.0

2 Technische Daten

2.4 Anschlüsse

2.4.1 Anschlüsse für Memorymodule

Der Memorymodul-Kopierer (MMK) besitzt 2 verschiedene Anschlüsse für Memorymodule

(siehe folgende Tabelle).

Anschlüsse für Memorymodule

Produkt Modulanschluss Anschluss

Produktnr.

Maximale

Kopierzeit

Baureihe 8400

(außer Baseline,

motec)

E84AYM10S 30 s

Lenze-AC Tech-

Produkte,

8400 Baseline, motec

EPM 3-30 s

2.4.2 USB-Anschluss

Der USB-Port wird nur zum Laden des Lithium-Ionen-Akkumulators verwendet. Bei dem

USB-Anschluss handelt es sich um einen 5-poligen Mini-B USB-Anschluss. Zum Laden des

Akkumulators kann der USB-Port mit einem Netzteil oder dem USB-Port eines PCs verbunden

werden. Die Übertragung von Daten zwischen dem USB-Port des Kopierers und dem USB-Port

eines PCs wird nicht unterstützt.

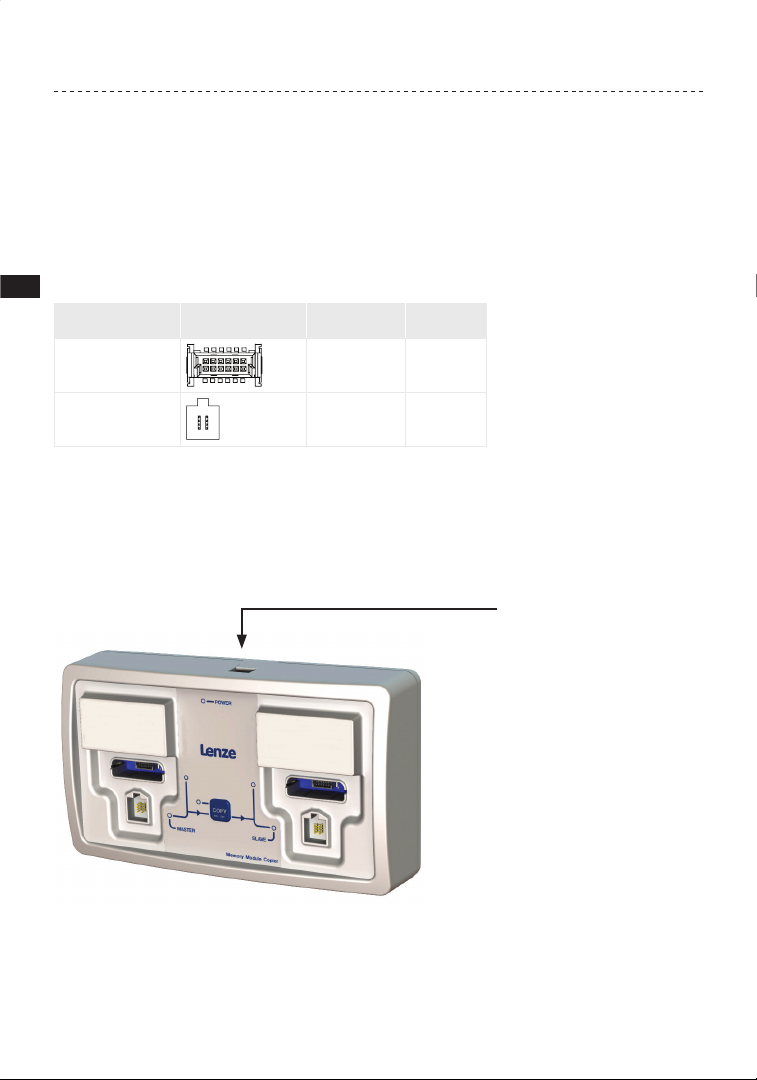

Abbildung 4: Position des USB-Anschlusses

USB Port

Lenze EDBZAEDE1001 DE/EN/FR/ES/IT 1.0 9

Betrieb 3

3 Betrieb

3.1 Einbau (oder Ausbau) des Akkumulators

1. Zum Einbau des Akkumulators den Memorymodul-Kopierer umdrehen und auf die

Oberseite legen.

2. Die beiden Clips in den Vertiefungen zur Mitte der Rückseite ziehen und Rückseite

abnehmen.

STOP!

Platinen reagieren empfindlich

auf elektrostatische Entladung.

Befolgen Sie die Regeln für den

Umgang mit elektrostatisch

gefährdeten Bauelementen,

wenn die Rückwand entfernt ist.

STOP!

Beim Umgang mit Lithium-Ionen-

Akkumulatoren ist Vorsicht

geboten. Bei unsachgemäßer

Ladung oder Entladung können

sie sich entzünden oder explodiere

3. Zum Auswechseln des Akkumulators den alten Lithium-Ionen-Akkumulator entfernen.

Den Akkumulator recyclen und/oder ordnungsgemäß entsorgen.

4. Einen Lithium-Ionen-Akkumulator mit 3.7 VDC einbauen. Das Gerät wird mit einem

Ultra-Fire 18650 Lithium-Ionen-Akkumulator geliefert: 3.7 VDC, 2400 mAh, Länge 65.5

mm, Durchmesser 18.4 mm.

5. Rückseite wieder einsetzen und sicherstellen, dass die Clips einrasten.

Abbildung 5: Akkumulator

10 Lenze EDBZAEDE1001 DE/EN/FR/ES/IT 1.0

3 Betrieb

3.2 LED-Anzeigen

Abbildung 6 zeigt die frontseitigen LEDs des Memorymodul-Kopierers. Der grau dargestellte

Text ist auf dem tatsächlichen Produkt nicht vorhanden.

Memory Module Copier

SLAVEMASTER

POWER

COPY

840

tate/High/Toplin

400

State/High/Toplin

Lenze

C Tec

Lenze

C Tec

LAV

Abbildung 6: Positionen der LEDs

In den folgenden Tabellen stehen graue Balken oder Kreise für die rote LED und schwarze

Balken oder Kreise für die grüne LED.

Ein nicht ausgefüllter Kreis steht für eine ausgeschaltete LED (nicht leuchtend mm).

1s 2s 3s0s

LED blitzt 1x in 3s (langsames Blitzen)

LED blitzt 1x in 1.25s (Blitzen)

LED blitzt 2x in 1.25s (doppeltes Blitzen)

LED blitzt 1x in 1s

LED ist permanent an

1.25 2.50

COPY-LED

ZUSTAND LED-Beschreibung Zustandsbeschreibung

Rot Grün

mmBeide aus [COPY]-Taste nicht betätigt

mRot: aus, grün: an Kopiervorgang läuft

mRot: an (während Taste gedrückt wird),

grün: aus

Leuchtet die rote LED, während die [COPY]-Taste

gedrückt wird, sind die Master-/Slave-Sockel nicht

betriebsbereit
