LEGRAND In One 882 10 Manual de usuario

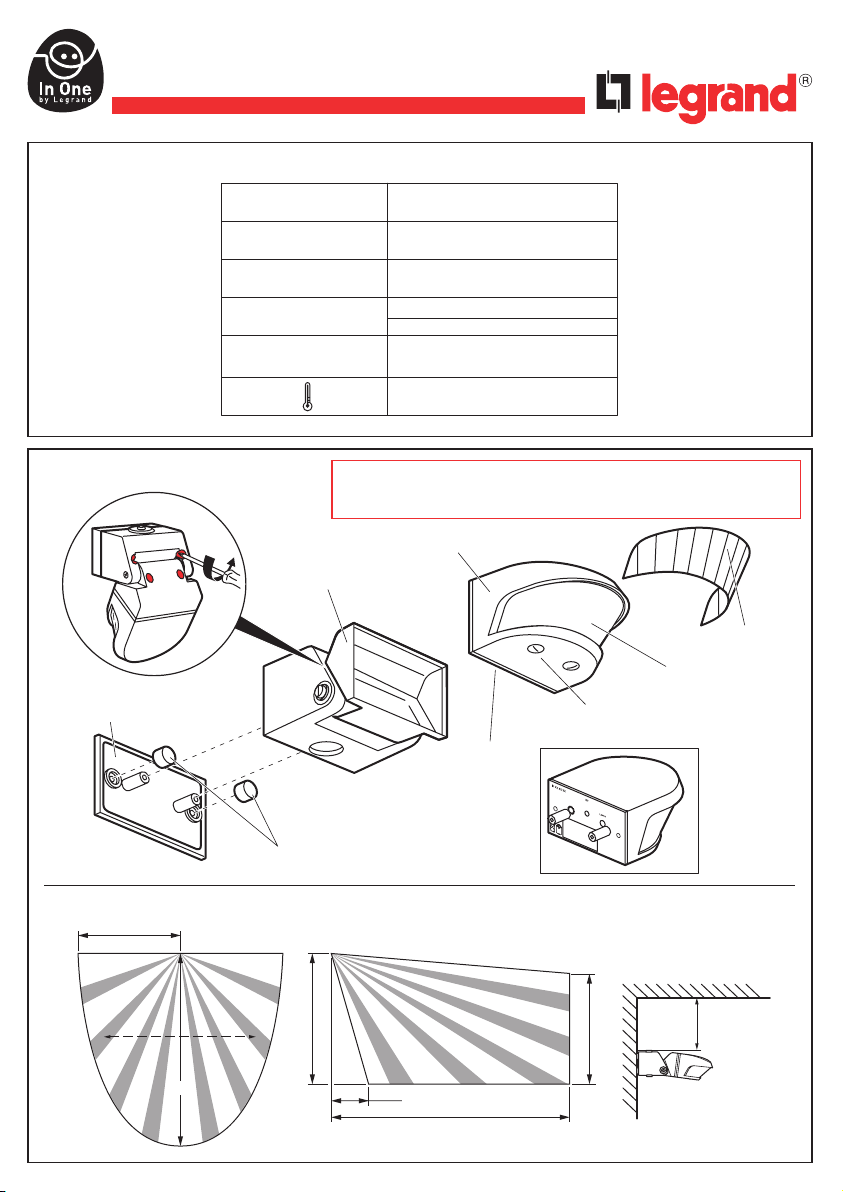

Montage

Caractéristiques

Fréquence RF 868,3 MHz

Portée environ 200 m en champ libre

Portée axiale

de détection 16 m à 20°C

Choix de Jour et nuit

fonctionnement Nuit

Ajustage de mise

en service nuit entre 10 et 4000 lux

- 20°C à + 65°C

N0064 FH4 / 00

Interscénario automatique radio étanche

882 10

Bouton de

réglage

Fenêtre de

détection

Cache

découpable

Logement

des piles

Plaque de

fixation

Bouchons

d’étanchéité

Tête

Support de tête

orientable

Zone de détection

En intérieur, installer le

détecteur à plus de 20 cm

du plafond

8 m

1,5 m

16 m

Sens de passage 20 cm mini

16 m

1,2 m

2,3 m

Important :

Ne pas appuyer sur lafenêtre de détection pendant lesmanipulations.

Description

Fonctionnement

Cet appareil permet latélécommande automatique dÕ une source lumineuse par détection de mouvement

danssa zone de surveillance.

Lacommande est transmise par une émission radio à un récepteur associé lorsde l’apprentissage(1) d’un scénario(2).

Elle peut être asservie à un niveau de lumière.

(1) Apprentissage : action d’associer desproduitsen vue de lescommander simultanément à partir d’un point central.

Cette association se réalise en appliquant laprocédure d’apprentissage du scénario en page 3.

(2) Scénario : correspond à l’ensemble desproduits(acteurs) qui sont associésà une touche de commande.

Mini =

Détection nuit uniquement

Maxi =

Détection jour et nuit

N° d'identification

Réglage Tempo

1 seconde à 16 mn

Réglage

Seuil de luminosité

Média de communication

RF => Radiofréquence

Voyant LEARN

Touche LEARN

La touche LEARN sert

au deuxième appui de

touche de commande

Modification d’un scénario

Apprentissage du scénario

Pour ajouter plusieurs

produits au scénario, répéter

pour chaque acteur

les opérations et .



Appuyer sur

LEARN



Appuyer sur la touche

de commande qui doit

piloter le scénario

Appuyer sur la touche

de commande qui doit

être associée au leader

Les voyants de tous les produits s'éteignent.

Le scénario est enregistré.

Etape 1 : débuter l'apprentissage (sur le LEADER)

Etape 2 : ajouter un acteur au scénario (sur l'ACTEUR)

Etape 3 : enregistrer le scénario (sur le LEADER)



Appuyer sur

LEARN



Appuyer sur

LEARN





Appuyer sur

LEARN



Appuyer sur la touche

de commande qui

pilote le scénario

Les voyants de tous les produits s'éteignent.

Le scénario est enregistré.

Les voyants de tous les produits

du scénario clignotent.

Etape 1 : ouvrir le scénario (sur le LEADER)

Etape 2 : modifier l'état d'un acteur du scénario (sur l'ACTEUR)

Etape 3 : enregistrer le scénario (sur le LEADER)

Appuyer sur

LEARN



Appuyer sur

LEARN

Appuyer sur

LEARN

 

Appuyer sur la touche

de commande que

l'on souhaite associer



Pour supprimer le produit

du scénario passer à l'étape 3

Légende

Le voyant s'éteint Le voyant clignote lentement Le voyant clignote rapidement Le voyant flashe

Effacement d’un scénario



Appuyer sur

LEARN



Appuyer sur

la touche

de commande

et maintenir 10s

5 s

Le scénario est effacé

Effacer tous les scénarios liés à la touche de commande (sur le LEADER)

Effacer tous les scénarios liés à ce produit (sur le LEADER)



Appuyer sur

LEARN



Appuyer sur

LEARN

et maintenir 10s

5 s

Retour du produit

en configuration usine

DECLARATION DE CONFORMITE

Nous déclarons que les produits satisfont aux dispositions de :

We declare that the products satisfy the provisions of

La Directive 1999/5/CE du Parlement européen

et du Conseil du 9 mars1999 "R&TTE"

sous réserve d'une utilisation conforme à sa destination on condition that they are used in the manne

et/ou d'une installation conforme aux normes en vigueur intended and/or in accordance with the curren

et/ou aux recommandations du constructeur installation standards and/or with the manufacturer'

recommandantion

Ces dispositions sont assurées pour la directive 1999/5/CEE par la conformité aux normes suivantes :

These provisions are ensured for directive 1999/5/CEE by conformity to the following standards

CEI 61000

EN 60669-2-1

EN 300220-3

Remplacement de la pile

Piles1,5 V AA alcalines(bien respecter lapolarité)

Pour assurer un bon fonctionnement duproduit, changer lapile tous les2 ans.





Mounting

Characteristics

Radio frequency 868.3 MHz

Range about 200 m in free field

Axial detection

range 16 m at 20°C

Choice of Day and night

operation Night

Night use

setting between 10 et 4000 lux

- 20°C to + 65°C

Weatherproof automatic radio scenario switch

882 10

Setting

button

Detection

window

Cut-out

cover

Battery

location

Fixing

plate

Sealing

caps

Head

Swivel head

support

Detection zone

Indoors, install the

detector more than 20 cm

from the ceiling

8 m

1.5 m

16 m

Direction of movement 20 cm minimum

16 m

1.2 m

2.3 m

Important :

Do not press on the detection window when handing.

Description

Operation

Thisdevice enablesthe automatic remote control of alight source by movement detection in itssurveillance area.

The control isradio transmitted to areceiver linked during the learning(1) of ascenario(2).

It can be bound to alighting level.

(1) Learning: action of linking productsto be controlled simultaneously from acentral point.

Thislinking isperformed by applying the scenario learning procedure on page 7.

(2) Scenario: correspondsto all the products(actors) that are linked to acontrol button.

Min. =

Night detection only

Max. =

Day and night detection

Identification No.

Delay time setting

1 second to 16 minutes

Setting

Brightness threshold

Communication media

RF => Radio Frequency

LEARN indicator light

LEARN button

The LEARN button

acts as a second

control button

Modification of a scenario

Learn scenario

To add a number of products

to the scenario, repeat

operations and 

for each actor.



Press LEARN



Press the command key

that is to control

the scenario

Press the command key

that is to be associated

with the leader

The indicator lamps of all the products go off.

The scenario is recorded.

Step 1 : Start the learn phase (on the LEADER)

Step 2 : Add an actor to the scenario (on the ACTOR)

Step 3 : Record the scenario (on the LEADER)



Press LEARN



Press LEARN



 



Step 2 : Modify the state of an actor in the scenario (on the ACTOR)

Step 3 : Record the scenario (on the LEADER)





To remove the product from

the scenario, go to step 3

Press LEARN Press LEARN Press the command key

that is to be associated

Press LEARN Press the command key

that controls the scenario

The indicator lamps of all the products

in the scenario blink.

Step 1: Open the scenario (on the LEADER)

The indicator lamps of all the products go off.

The scenario is recorded.

Press LEARN

Key

The indicator lamp

goes off

The indicator lamp

blinks slowly

The indicator lamp

blinks quickly

The indicator lamp

flashes

Clearing a scenario



5 s



5 s

Clear all the scenarios linked with the command key (on the LEADER)

Clear all the scenarios linked to this product (on the LEADER)

Press LEARN

Press the command

key and hold it

down for 10 s

Press LEARN

and hold down

for 10 s

The scenario is cleared

Return the product

to factory configuration

DECLARATION DE CONFORMITE

Nous déclarons que les produits satisfont aux dispositions de :

We declare that the products satisfy the provisions of

La Directive 1999/5/CE du Parlement européen

et du Conseil du 9 mars1999 "R&TTE"

sous réserve d'une utilisation conforme à sa destination on condition that they are used in the manne

et/ou d'une installation conforme aux normes en vigueur intended and/or in accordance with the curren

et/ou aux recommandations du constructeur installation standards and/or with the manufacturer'

recommandantion

Ces dispositions sont assurées pour la directive 1999/5/CEE par la conformité aux normes suivantes :

These provisions are ensured for directive 1999/5/CEE by conformity to the following standards

CEI 61000

EN 60669-2-1

EN 300220-3

Replacing the battery

1.5 V AA alkaline battery (take care to ensure correct polarity).

To be sure the product functionsproperly, change the battery every 2 years.




