LEGRAND Valena Allure Series Manual de usuario

Commande Scénarios

Scenario control

Manuel d’utilisation • User guide

7 527 82 - 7 528 82 - 7 529 82

LE08590AA

Valena™Allure

LE08590AA_AS.indb 1 2015.10.03. 9:41

ENGLISH 11

FRANÇAIS 3

DEUTSCH 15

ESPAÑOL 19

РУССКИЙ 31

NEDERLANDS 7

ΕΛΛΗΝΙΚΑ 27

PORTUGUÊS 23

TÜRKÇE 35

MAGYAR 39

Commande Scénarios

Scenario control

LE08590AA_AS.indb 2 2015.10.03. 9:41

Commande Scénarios

1 Introduction 4

1.1 La Commande Scénarios 4

1.1.1 Informations générales 4

1.1.2 Description 4

2 Utilisation 5

2.1 Modalité de fonctionnement 5

2.1.1 Programmer un scénario 5

2.1.2 Éliminer un scénario 6

2.1.3 Conguration de la commande Scénarios 6

LE08590AA_AS.indb 3 2015.10.03. 9:41

1.1 La Commande Scénarios

The Scenario Control is a device which lets you call, create or edit

scenarios saved in an F420 Scenario Module, simply and intuitively.

Using the labels you can customise the device keys, inserting a

description of the scenario activated.

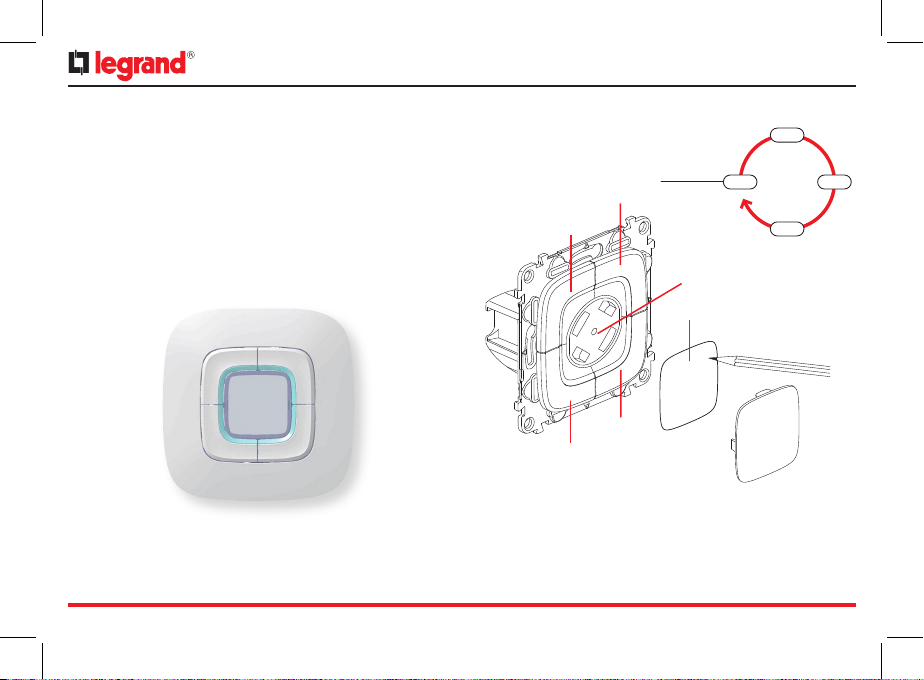

1.1.2 Description

1.1.1 Informations générales

* Pour le réglage de la luminosité des voyants des touches, appuyer

pendant plus de deux secondes comme indiqué sur l‘illustration.

100%

30%

60% PUSH

DEFAULT

1– 4 Touches de commande

5Bouton de réglage luminosité *

6Étiquette de personnalisation

1 Introduction

Lumière

Nuit

Cinéma

Relax

LE08590AA_AS.indb 4 2015.10.03. 9:41

Lumière Cinéma

Nuit Relax

DEL

035 51

2.1 Modalité de fonctionnement

À l‘aide de la Commande Scénarios, il est possible de programmer

un maximum de quatre scénarios et de les mémoriser sur un Module

Scénarios (F420) configuré pour la programmation.

2.1.1 Programmer un scénario

Pour mémoriser un ou plusieurs scénarios:

Sur le Module Scénarios, appuyer

sur le bouton d‘activation de la

programmation.

Le voyant correspondant devient vert:

le module est activé.

Maintenir enfoncée pendant plus de

quatre secondes la touche à program-

mer.

Une fois que le voyant s‘est allumé, relâ-

cher la touche.

Le voyant clignote pour indiquer l’activa-

tion de la modalité de programmation.

t > 4 s

Programmer la séquence des com-

mandes qui constituent le scénario.

DEL

035 51

Pour ajouter, modifier ou éliminer une commande du scénario, il est

nécessaire de répéter la séquence.

Appuyer sur la touche pour

terminer la programmation.

Pour activer le scénario

voulu, appuyer sur la touche

correspondante.

2 Utilisation

Au terme de la programmation, il est recommandé de désactiver

la possibilité de modifier les scénarios, en appuyant à cet effet

sur le bouton d‘activation/désactivation du Module Scénarios

(F420). Ensuite, le voyant devient rouge.

Lumière Cinéma

Nuit Relax

Lumière Cinéma

Nuit Relax

Commande Scénarios

LE08590AA_AS.indb 5 2015.10.03. 9:41

Pou éliminer un scénario, procéder comme indiqué ci-dessous.

2.1.2 Éliminer un scénario

Pour éliminer un ou plusieurs scénarios:

DEL

035 51

DEL

035 51

À présent, si le voyant clignote rapidement pendant deux secondes

environ, cela indique que le scénario a bien été éliminé, en revanche

s’il reste allumé sans clignoter, cela indique que la procédure a échoué.

2.1.3 Configuration de la commande Scénarios

N° SCÉNARIO DESCRIPTION SCÉNARIO

t > 8 s

Pour éliminer un scénario, mainte-

nir enfoncée pendant au moins huit

secondes la touche correspondant au

scénario à éliminer.

Au bout de trois secondes, le voyant

s’allume puis il s’éteint au bout de cinq

secondes.

Relâcher la touche.

Sur le Module Scénarios, appuyer sur

le bouton d’activation de la program-

mation.

Le voyant correspondant devient vert:

le module est activé.

Pour éliminer tous les scénarios du Module Scénarios (F420),

appuyer sur le bouton de réinitialisation du module.

2 Utilisation

Lumière Cinéma

Nuit Relax

LE08590AA_AS.indb 6 2015.10.03. 9:41

Bediening Scenario’s

1 Inleiding 8

1.1 De Bediening Scenario’s 8

1.1.1 Algemene inlichtingen 8

1.1.2 Beschrijving 8

2 Gebruiken 9

2.1 Modaliteit van werking 9

2.1.1 Een scenario programmeren 9

2.1.2 Een scenario wissen 10

2.1.3 Hoe is je Bediening Scenario’s geprogrammeerd10

LE08590AA_AS.indb 7 2015.10.03. 9:41

1.1 De Bediening Scenario’s

De Bediening Scenario’s is een inrichting die je toestaat de scenario’s

opgeslagen in een Module Scenario’s (F420) op een eenvoudige en

intuïtieve manier op te roepen, te creëren of te wijzigen.

Middels het desbetreffend plaatje is het bovendien mogelijk de toetsen

van de inrichting te verpersoonlijken, en hierbij een beschrijving van

het geactiveerd scenario in te voeren.

1.1.2 Beschrijving

1.1.1 Algemene inlichtingen

* Voor de regeling van de lichtsterkte van de leds van de toetsen,

langer dan twee seconden drukken zoals op de figuur geïllustreerd

wordt.

100%

30%

60% PUSH

DEFAULT

1– 4 Bedieningstoetsen

5Drukknop regeling lichtsterkte *

6Verpersoonlijkbaar plaatje

1 Inleiding

Lumière

Nuit

Cinéma

Relax

LE08590AA_AS.indb 8 2015.10.03. 9:41

DEL

035 51

2.1 Modaliteit van werking

Middels de Bediening Scenario’s is het mogelijk tot vier scenario’s te

programmeren en ze op te slaan in een Module Scenario’s (F420), op

een geschikte wijze opgestart voor de programmering.

2.1.1 Een scenario programmeren

Om een of meerdere scenario’s in het geheugen op te slaan:

In de Module Scenario’s drukken op

de drukknop van opstarten voor de

programmering.

De desbetreffende led wordt groen:

de module is opgestart.

Langer dan vier seconden op de te pro-

grammeren toets drukken.

Wanneer de led verlicht wordt, de toets

loslaten.

De led knippert om te wijzen op de

activering van de modaliteit van pro-

grammering.

t > 4 s

De sequentie van de bedieningen

instellen die het scenario samenstellen.

DEL

035 51

Om een bediening van het scenario toe te voegen, te wijzigen of te

elimineren, is het noodzakelijk de sequentie te herhalen.

Drukken op de toets om de pro-

grammering te beëindigen.

Om het gewenst scenario te active-

ren, drukken op de overeenstem-

mende toets.

2 Gebruiken

Op het einde van de programmering raadt men aan de moge-

lijkheid om de scenario’s te wijzigen te desactiveren, door in te

grijpen op de drukknop activeer/desactiveer van de Module

Scenario’s (F420). De desbetreffende led wordt rood.

Lumière Cinéma

Nuit Relax

Lumière Cinéma

Nuit Relax

Lumière Cinéma

Nuit Relax

Bediening Scenario’s

LE08590AA_AS.indb 9 2015.10.03. 9:41

Om een scenario te wissen, de hierna geïllustreerde procedure volgen.

2.1.2 Een scenario wissen

Om een of meerdere scenario’s te wissen:

DEL

035 51

DEL

035 51

Indien nu de led snel knippert gedurende circa twee seconden, is

het scenario gewist; indien de led blijft branden, is de procedure niet

geslaagd.

2.1.3 Hoe is je Bediening Scenario’s geprogrammeerd

N° SCENARIO BESCHRIJVING SCENARIO

t > 8 s

Om een scenario te wissen, gedurende

minstens acht seconden drukken op de

toets m.b.t. het te verwijderen scenario.

Na drie seconden wordt de led verlicht

en na vijf seconden gaat hij uit.

De toets loslaten.

In de Module Scenario’s drukken op

de drukknop van opstarten voor de

programmering.

De desbetreffende led wordt groen:

de module is opgestart.

Om alle scenario’s van de Module Scenario’s (F420) te wissen,

ingrijpen op de drukknop reset.

2 Gebruiken

Lumière Cinéma

Nuit Relax

LE08590AA_AS.indb 10 2015.10.03. 9:41
