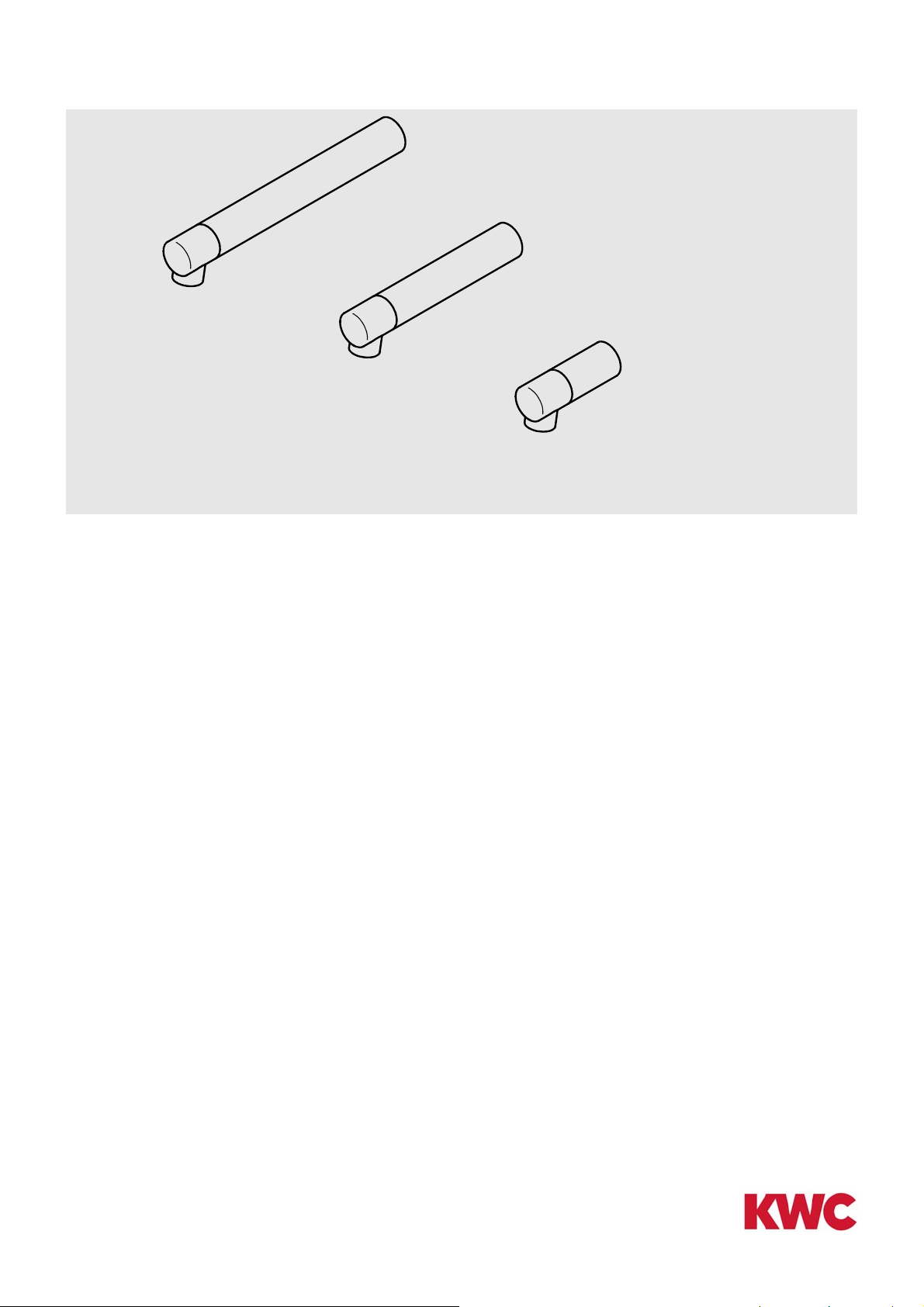

KWC AQRM905 Manual de usuario

ZMI_001_01805360_#SALL_#AQU_#V4.fm / 25.01.23

KREUZBERG

AQRM905 AQRM906 AQRM907

2000100805 2000100806 2000100809

DE Montage- und Betriebsanleitung Wandauslauf

EN Installation and operating instructions Wall outlet

FR Notice de montage et de mise en service Bec mural

ES Instrucciones de montaje y servicio Caño mural

IT Istruzioni per il montaggio e l'uso Bocca a parete

NL Montage- en bedrijfsinstructies Wanduitloop

PL Instrukcja montażu i obsługi Wylewka ścienna

SV Monterings- och driftinstruktion Väggblandare

CS Návod pro montáž a provoz Nástěnný vývod

FI Asennus- ja käyttöohje Juoksuputki, seinämalli

RU Инструкция по монтажу ивводу в

эксплуатацию

Настенный излив

ZMI_001_01805360_#SALL_#AQU_#V4.fm

- 2 -

AQRM905

AQRM906

AQRM909

- 3 -

ZMI_001_01805360_#SALL_#AQU_#V4.fm

Installation and operating

instructions Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!

► The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

► In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

Technical data Technische Daten

► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar

► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar

► Recommended flow pressure 1 - 5 bar ► Empfohlener Fließdruck 1 - 5 bar

► Volume flow 6 l/min ► Volumenstrom 6 l/min

AQRM905

AQRM906

AQRM909

ZMI_001_01805360_#SALL_#AQU_#V4.fm

- 4 -

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före

installation!

► Armaturę należy poddawać regularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

► Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar

► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar

► Zalecane ciśnienie przepływu 1 - 5 barów ► Rekommenderat hydrauliskt tryck 1 - 5 bar

► Objętościowe natężenie

przepływu 6 l/min

► Volymström 6 l/min

Notice de montage et de mise en

service Návod pro montáž a provoz

Remarques importantes Důležité pokyny

► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!

► En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

► V závislosti na kvalitě vody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

Données techniques Technické údaje

► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar

► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar

► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar

► Débit volumique 6 l/min ► Průtok 6 l/min

Instrucciones de montaje y

servicio Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!

► En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el

mantenimiento de la grifería a intervalos

regulares.

► Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

Datos técnicos Tekniset tiedot

► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar

► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar

► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar

► Flujo volumétrico 6 l/min ► Tilavuusvirta 6 l/min

- 5 -

ZMI_001_01805360_#SALL_#AQU_#V4.fm

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу в эксплуатацию

Avvertenze importanti Важные указания

► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!

► Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Арматуру необходимо регулярно

чистить и обслуживать в зависимости от

качества воды, местных условий и

действующих в месте эксплуатации

предписаний.

Specifiche tecniche Технические характеристики

► Pressione idraulica min. 1,0 bar

► Pressione di esercizio max. 10 bar

► Pressione idraulica consigliata 3 bar

► Portata volumetrica 6 l/min

► Минимальный гидравлический напор

1,0 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

3бар

► Oбъемный расход 6 л/мин

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

► Voor installatie buisleidingen spoelen!

► Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

Technische gegevens

► Minimale dynamische druk 1,0 bar

► Maximale werkdruk 10 bar

► Aanbevolen dynamische druk 3 bar

► Volumestroom 6 l/min

IHClCl

ZMI_001_01805360_#SALL_#AQU_#V4.fm

- 6 -

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL Montaż FI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

2,5 mm 30 mm

1 2

2.1

2.2

3.1

3.2

- 7 -

ZMI_001_01805360_#SALL_#AQU_#V4.fm

2. Wartung

EN Maintenance NL Onderhoud CS Varování

FR Maintenance PL Konserwacja FI Huolto

ES Mantenimiento SV Underhĺll RU Техническое обслуживание

IT Manutenzione

1 2

ZMI_001_01805360_#SALL_#AQU_#V4.fm

- 8 -

3. Durchflussmengenregler wechseln

EN Replace the flow rate regulator NL Debietregelaar vervangen CS Byt flödesregulator

FR Remplacement du régulateur

de débit

PL Wymiana regulatora wielkości

przepływu

FI Läpivirtausmäärän säätimen vaihto

ES Cambiar el regulador

volumétrico de paso

SV Byt flödesregulator RU Заменить регулятор расхода

IT Sostituire il regolatore di portata

2,5 mm

1 2

1.1

1.2

- 9 -

ZMI_001_01805360_#SALL_#AQU_#V4.fm

5 6

6.1

ZMI_001_01805360_#SALL_#AQU_#V4.fm

- 10 -

4. Ersatzteile

EN Replacement parts NL Reserveonderdelen CS Náhradní díly

FR Pièces de rechange PL Części zamienne FI Varaosat

ES Piezas de recambio SV Reservdelar RU Запчасти

IT Pezzi di ricambio

EN a) 10 pieces ES a) 10 piezas PL a) 10 sztuk FI a) 10 kappaletta

DE a) 10 Stück IT a) 10 pezzi SV a) 10 styck RU a) 10 штук

FR a) 10 pièces NL a) 10 stuk CS a) 10 kusů

1.....2000105485

EFITG0012

2.....2000105959

ASXX1039

3.....56 mm:

3600001778

EFITG0015

143 mm:

2000109150

EFITG0013

212 mm:

2000109151

EFITG0014

4.....3600001779

ASXX9028

5.....2000104701

ASXX1016 a)
