Installation and Care Guide

Freestanding Bath

Record the model number for reference:

Enregistrer le numéro du modèle pour référence:

Apunte el número de modelo para

referencia:__________________________

Français, page “Français-1”

Español, página“ Español-1”

K-1800 K-1801

K-1805

1207308-2-A

Tools and Materials

Before You Begin

CAUTION: Risk of personal injury. This bath is extremely heavy. Obtain sufficient help and use

lifting straps to carefully lift or move the bath.

IMPORTANT! To ensure a successful installation it is important that you install the bath on a level

ﬁnished ﬂoor.

Observe all local plumbing and building codes.

IMPORTANT! The drain cover and gaskets are included in a small box within the carton. Make sure you

locate and retain the small box before discarding the carton and packing material.

Unpack and inspect the bath for damage. Return the bath to the carton until installation.

To simplify future maintenance, make sure all plumbing connections around the bath are easily

accessible.

Carefully plan moving the bath into the installation area. This bath is heavy and will not easily ﬁt

through doorways.

Install the bath to an adequately supported, level ﬁnished ﬂoor.

This bath is designed for a freestanding installation only.

This bath features a factory-installed drain and an integral, cast overﬂow.

Install a ﬂoor- or ceiling-mounted bath ﬁller with this freestanding bath.

Illustrations shown may not look like your actual product but they are still correct for this

installation.

This bath conforms to ANSI Standard Z124.1.2. All dimensions are nominal.

Safety Glasses Pencil

Tape Measure

Silicone Sealant Level

Plus:

• Drop Cloth

• Lifting Straps

• Shims

• 2x4's

• Common Woodworking Tools

• Short 1-1/2" D. PVC Pipe or Coupling

Rubber Mallet

1207308-2-A 2 Kohler Co.

1. Prepare the Site

NOTICE: Provide adequate ﬂoor support.

NOTICE: Measure your product for site preparation. Visit the product page at www.kohler.com for more

information.

Determine the location of the bath.

Make sure the subﬂoor offers adequate support for your bath.

Ensure the subﬂoor is level.

IMPORTANT! To ensure a successful installation, it is critical that you install the bath on a level ﬁnished

ﬂoor.

Install the ﬁnished ﬂoor material.

Make sure the ﬁnished ﬂoor is level before proceeding.

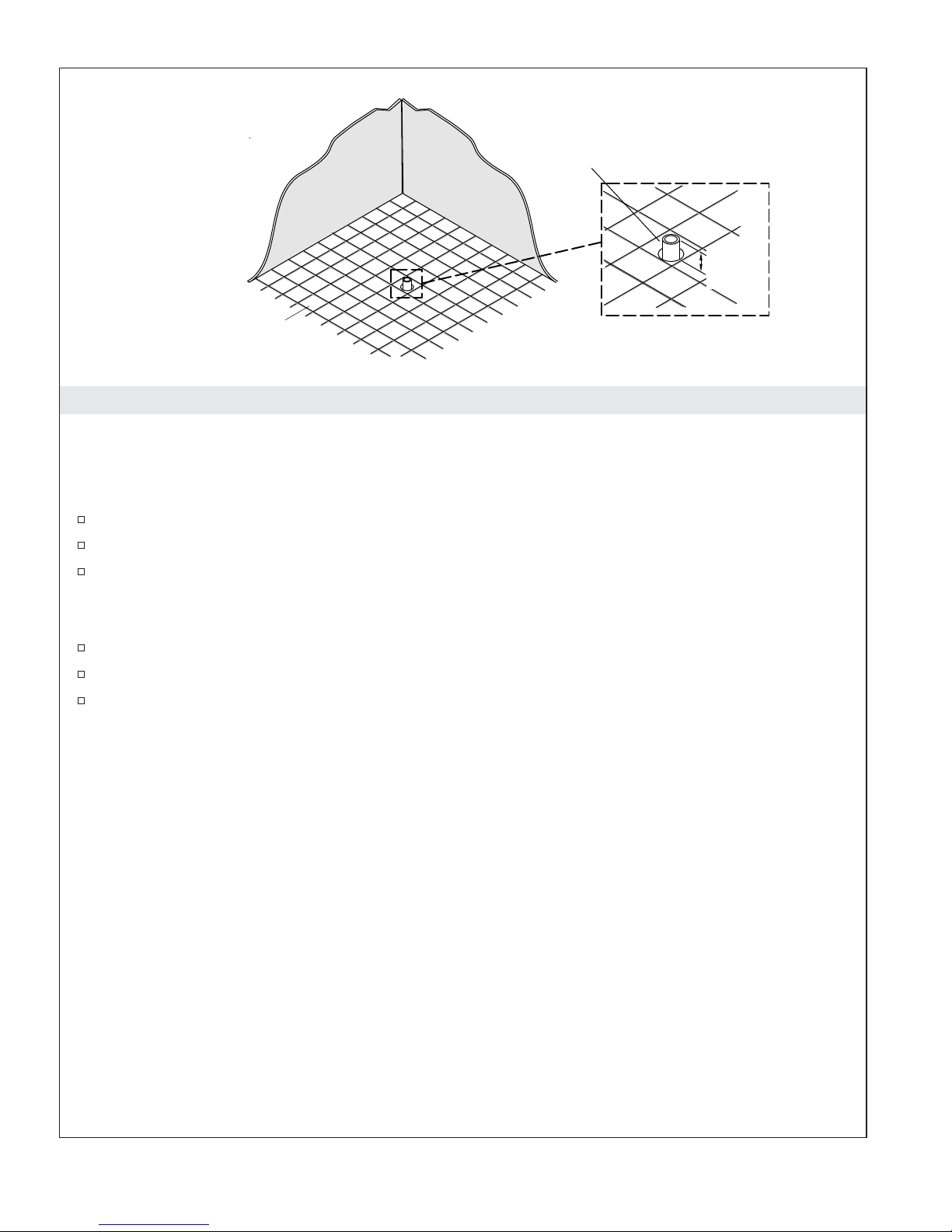

Position and install a standard PVC or brass bath drain pipe. Install the drain pipe so it extends

2-1/8″(54 mm) above the ﬁnished ﬂoor.

2-1/8"

(54 mm)

Drain

Pipe

Finished Floor

Kohler Co. 3 1207308-2-A

2. Install the Bath

CAUTION: Risk of property damage. Make sure the factory-installed drain connections have not

become loose during shipping. Tighten as needed to prevent leakage.

CAUTION: Risk of personal injury. This bath is extremely heavy. Obtain sufficient help and use

lifting straps to carefully lift or move the bath.

Stack together two 6’ (1.8 m) lengths of 2x4 lumber. Secure each set of stacked 2x4’s together with

nails or screws.

Position the stacked 2x4’s on each side of the drain pipe to temporarily support the bath.

With help, use lifting straps to carefully lift the bath into position on the 2x4’s so the bath drain is

over the drain pipe.

Carefully reposition the bath as needed so the bath drain is directly over the drain pipe.

Use lifting straps and get additional assistance to remove the 2x4 supports and carefully set the bath

on the ﬂoor. Adjust the bath position as needed to ensure that the drain pipe is in the center of the

bath drain hole.

Verify that the bath is level and that all support feet are in contact with the ﬁnished ﬂoor. Carefully

install shims under the support feet as needed.

Drain Pipe

Align.

Bath Drain

2x4's

Level

Drain Pipe

1207308-2-A 4 Kohler Co.

3. Install the Plumbing

CAUTION: Risk of property damage. Make sure a watertight seal exists on all bath drain

connections.

Make the Drain Connections

NOTE: The drain cover and gaskets are included in a small box located within the carton.

Choose the thin drain gasket for PVC drain pipes or the thick gasket for brass pipes.

Apply silicone sealant to the inside and outside surfaces of the drain gasket to act as a lubricant.

Use a rubber mallet and short section of 1-1/2″PVC tubing to install the drain gasket onto the drain

pipe.

Line up the tabs on the drain cover with the slots in the drain body, and insert the drain cover

assembly into the ﬂange.

Press the drain cover several times to make sure the drain opens and closes properly.

Apply Sealant - Optional

If desired, apply a thin, continuous bead of clear or color-matched silicone sealant to the seam

between the bath and the ﬁnished ﬂoor.

Install the Bath Filler

Install the faucet valve and trim according to the faucet manufacturer’s instructions.

Close the bath drain. Fill the bath to the overﬂow, and check for leaks.

Care and Cleaning

For best results, keep the following in mind when caring for your KOHLER product:

•Always test your cleaning solution on an inconspicuous area before applying to the entire surface.

•Wipe surfaces clean and rinse completely with water immediately after applying cleaner. Rinse and

dry any overspray that lands on nearby surfaces.

•Do not allow cleaners to soak on surfaces.

•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a brush or scouring

pad to clean surfaces.

For detailed cleaning information and products to consider, visit www.kohler.com/clean. To order Care &

Cleaning information, call 1-800-456-4537.

Drain

Body

Apply silicone

sealant to

both sides.

Drain Pipe

Drain

Gasket

Bath

Drain

Body

Drain

Cover

Check for leaks.

Bath

Tab

Apply sealant.

(optional)

Slot

Kohler Co. 5 1207308-2-A

Removing Minor Surface Damage

Your solid surface acrylic bath is strong and durable, and will provide you with years of satisfaction. If you

observe stains or minor scratches in the acrylic surface, follow these steps to quickly repair your bath.

IMPORTANT! This repair procedure is not appropriate for deep scratches, gouges, or chips. For damage

of that nature please contact Kohler Co. or a local solid surface repair professional.

NOTE: We recommend wet sanding to extend the life of the sandpaper, although dry sanding will

produce the same quality repair.

NOTE: Use 400 grit sandpaper to remove scratches and stains.

Apply ﬂat, even pressure with the sandpaper and move the paper in a circular pattern.

Inspect your progress frequently to ensure a quality repair.

Clean or replace the sandpaper as needed during the repair.

When the damage is repaired, polish the area with clean 600 grit sandpaper. Use a steady circular

motion to polish the repaired surface and surrounding area to restore the bath to its original ﬁnish.

When you are ﬁnished, rinse the bath surface with clean water to remove any sanding dust and

debris. Use a clean cloth to dry the bath surface.

Warranty

ONE-YEAR LIMITED WARRANTY

KOHLER plumbing products are warranted to be free of defects in material and workmanship for one year

from date of installation.

Kohler Co. will, at its election, repair, replace or make appropriate adjustment where Kohler Co. inspection

discloses any such defects occurring in normal usage within one (1) year after installation. Kohler Co. is not

responsible for removal or installation costs. Use of in-tank toilet cleaners will void the warranty.

To obtain warranty service contact Kohler Co. either through your Dealer, Plumbing Contractor, Home

Center or E-tailer, or by writing Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI

53044, USA, or by calling 1-800-4-KOHLER (1-800-456-4537) from within the USA and Canada, and

001-800-456-4537 from within Mexico, or visit www.kohler.com within the USA, www.ca.kohler.com from

within Canada, or www.mx.kohler.com in Mexico.

IMPLIED WARRANTIES INCLUDING THAT OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE ARE EXPRESSLY LIMITED IN DURATION TO THE DURATION OF THIS

WARRANTY. KOHLER CO. AND/OR SELLER DISCLAIM ANY LIABILITY FOR SPECIAL,

INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states/provinces do not allow limitations on how

long an implied warranty lasts, or the exclusion or limitation of special, incidental or consequential damages,

so these limitations and exclusions may not apply to you. This warranty gives you speciﬁc legal rights. You

may also have other rights which vary from state/province to state/province.

This is Kohler Co.’s exclusive written warranty.

1207308-2-A 6 Kohler Co.

Guide d’installation et d’entretien

Baignoire autoportante

Outils et matériaux

Avant de commencer

ATTENTION: Risque de blessures. Cette baignoire en fonte est très lourde. Obtenir assez d’aide et

utiliser des sangles de levage pour soulever ou déplacer la baignoire avec précaution.

IMPORTANT! Pour assurer une installation réussie, il est important que la baignoire soit installée sur un

sol ﬁni nivelé.

Respecter tous les codes de plomberie et de bâtiment locaux.

IMPORTANT! Le couvercle du drain et les joints d’étanchéité sont inclus dans une petite boîte comprise

dans le carton. S’assurer de trouver et de conserver cette petite boîte avant de jeter le carton et le matériel

d’emballage.

Déballer et inspecter la baignoire pour détecter tout dommage. Remettre la baignoire dans

l’emballage jusqu’à l’installation.

Pour simpliﬁer la maintenance future, s’assurer qu’il est possible d’accéder sans difficulté à toutes

les connexions de plomberie autour de la baignoire.

Planiﬁer avec attention le déplacement de la baignoire dans l’emplacement d’installation. Cette

baignoire est lourde et ne passe pas facilement entre les montants des portes.

Installer la baignoire sur un sol ﬁni nivelé ayant le support nécessaire.

Cette baignoire est conçue pour une installation autoportante uniquement.

Cette baignoire comprend un drain installé à l’usine et un trop-plein intégral coulé.

Installer un remplisseur de baignoire monté sur le plancher ou au plafond avec cette baignoire

autoportante.

Les illustrations peuvent ne pas ressembler au produit réel, mais elles sont néanmoins correctes

pour cette installation.

Cette baignoire est conforme aux normes ANSI Z124.1.2. Toutes les dimensions sont nominales.

Lunettes de protection Crayon à papier

Mètre ruban

Mastic d'étanchéité à

la silicone

Niveau à bulle

Plus:

• Toile de protection

• Sangles de levage

• Cales

• 2x4

• Outils de travail du bois habituels

• Tuyau PVC court Ø 1-1/2" ou raccord

Maillet en caoutchouc

Kohler Co. Français-1 1207308-2-A

1. Préparer le site

AVIS: Fournir un support de plancher adéquat.

AVIS: Mesurer le produit pour la préparation du site. Pour de plus amples informations, consulter la

page du produit sur le site www.kohler.com.

Déterminer l’emplacement de la baignoire.

S’assurer que le sous-plancher offre un support adéquat pour la baignoire.

S’assurer que le sous-plancher est nivelé.

IMPORTANT! Pour assurer une installation réussie, il est important que la baignoire soit installée sur un

sol ﬁni nivelé.

Installer le matériau du sol ﬁni.

S’assurer que le sol ﬁni est nivelé avant de continuer.

Positionner et installer un tuyau de drain de baignoire standard en PVC ou en laiton. Installer le

tuyau de drainage de manière à l’étendre de 2-1/8″(54 mm) au-dessus du sol ﬁni.

2-1/8"

(54 mm)

Tuyau

de drainage

Sol fini

1207308-2-A Français-2 Kohler Co.

2. Installer la baignoire

ATTENTION: Risque de dommages matériels. S’assurer que les connexions de drain installées à

l’usine ne se sont pas desserrées pendant l’expédition. Serrer selon les besoins aﬁn d’empêcher les

fuites.

ATTENTION: Risque de blessures. Cette baignoire en fonte est très lourde. Obtenir assez d’aide et

utiliser des sangles de levage pour soulever ou déplacer la baignoire avec précaution.

Empiler deux longueurs de 6’ (1,8 m) de morceaux de bois 2x4. Sécuriser chaque ensemble de

morceaux 2x4 empilés ensemble avec des clous ou des vis.

Positionner les morceaux de bois 2x4 empilés sur chaque côté du tuyau d’évacuation pour supporter

la baignoire temporairement.

Avec de l’aide, utiliser les sangles de levage pour soulever la baignoire avec précaution aﬁn de la

positionner sur les morceaux de bois 2x4, de manière à placer le drain de la baignoire par-dessus le

tuyau du drain.

Repositionner avec précaution la baignoire selon les besoins, aﬁn de placer le drain de la baignoire

directement par-dessus le tuyau du drain.

Utiliser les sangles de levage et demander de l’aide supplémentaire pour retirer les supports 2x4 et

poser la baignoire sur le sol avec précaution. Régler la position de la baignoire selon les besoins aﬁn

d’assurer que le tuyau d’évacuation se trouve dans le centre de l’oriﬁce du drain de la baignoire.

Vériﬁer que la baignoire est nivelée et que tous les pieds de support sont en contact avec le sol ﬁni.

Placer avec précaution des cales sous les pieds de support selon les besoins.

Tuyau

de drainage

Aligner.

Drain de

baignoire

2x4

Niveau

à bulle

Tuyau

de drainage

Kohler Co. Français-3 1207308-2-A

3. Installer la plomberie

ATTENTION: Risque de dommages matériels. S’assurer qu’un joint étanche soit présent sur

toutes les connexions de drain de la baignoire.

Effectuer les connexions de drain

REMARQUE: Le couvercle du drain et les joints d’étanchéité sont inclus dans une petite boîte se trouvant

dans le carton.

Choisissez le joint ﬁn du drain pour les tuyaux de drain en PVC ou le joint épais pour les tuyaux en

laiton.

Appliquer du mastic d’étanchéité à la silicone sur les surfaces intérieures et extérieures du joint du

drain pour faire office de lubriﬁant.

Utiliser un maillet en caoutchouc et une courte section de tubulure en PVC 1-1/2″pour installer le

joint du drain sur le tuyau du drain.

Aligner les pattes sur le couvercle du drain avec les fentes situées dans le corps du drain et insérer

l’ensemble du couvercle du drain dans la bride.

Appuyer à plusieurs reprises sur le couvercle du drain aﬁn d’assurer que ce dernier s’ouvre et se

ferme correctement.

Appliquer du mastic d’étanchéité - Optionnel

Si souhaité, appliquer un boudin ﬁn et continu de mastic d’étanchéité à la silicone transparent ou de

couleurs semblables sur le joint entre la baignoire et le sol ﬁni.

Installer le remplisseur de la baignoire

Installer la garniture et la vanne du robinet selon les instructions du fabricant du robinet.

Fermer le drain de la baignoire. Remplir la baignoire jusqu’au trop-plein et rechercher des fuites.

Entretien et nettoyage

Pour obtenir les meilleurs résultats possibles, prendre ce qui suit en considération lors de l’entretien de votre

produit KOHLER:

•Toujours tester la solution de nettoyage sur une surface non visible avant de l’appliquer sur

l’ensemble de la surface.

•Essuyer les surfaces et rincer complètement avec de l’eau immédiatement après l’application du

nettoyant. Rincer et sécher tout éclaboussement sur les surfaces avoisinantes.

•Ne pas laisser les nettoyants tremper sur les surfaces.

Corps

du drain

Appliquer du

mastic d'étanchéité

à la silicone sur

les deux côtés.

Tuyau

de drainage

Joint drain

Baignoire

Corps

du drain

Couvercle

du drain

S'assurer de

l'absence de fuites.

Baignoire

Languette

Appliquer du

mastic

d'étanchéité.

(optionnel)

Rainure

1207308-2-A Français-4 Kohler Co.

Otros manuales para K-1800

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Bañera de Kohler

Kohler

Kohler Memoirs 6' Bubble Massage K-1418-G Manual de usuario

Kohler

Kohler Englefield Valencia 1500 FS Manual de usuario

Kohler

Kohler K-1166 Manual de usuario

Kohler

Kohler K-1226-CD Guía de inicio rápido

Kohler

Kohler K-29325 Manual de usuario

Kohler

Kohler K-1126 Guía de inicio rápido

Kohler

Kohler K-1834 Guía de inicio rápido

Kohler

Kohler K-1201-CB Guía de inicio rápido

Kohler

Kohler Archer K-1125-LA Guía de inicio rápido

Kohler

Kohler K-11344 Instrucciones de montaje

Kohler

Kohler K-1124 Manual de usuario

Kohler

Kohler K-1114 Guía de inicio rápido

Kohler

Kohler K-1257 Guía de inicio rápido

Kohler

Kohler Sterling 6104 Series Manual de usuario

Kohler

Kohler BATH WALL Guía de inicio rápido

Kohler

Kohler K-1112-GLF Guía de inicio rápido

Kohler

Kohler Underscore K-5716-G Manual de usuario

Kohler

Kohler K-1151 Instrucciones de montaje

Kohler

Kohler Iron Works Tellieur K-727 Instrucciones de montaje

Kohler

Kohler K-812 Guía de inicio rápido

Kohler

Kohler Memoirs K-8333T-0 Instrucciones de montaje

Kohler

Kohler K-1257 Guía de inicio rápido

Kohler

Kohler Windward BubbleMassage K-1112-GLF Guía de inicio rápido

Kohler

Kohler Mariposa K-1239-GLAW Manual de usuario

Manuales populares de Bañera de otras marcas

Agua

Agua BARTOLI-66 Manual de usuario

PAA

PAA PRELUDE Manual de usuario

BETTE

BETTE SILHOUETTE Manual de usuario

American Standard

American Standard Whirlpool/Bathing Pool 2748.XXXW Manual de usuario

Oliveri

Oliveri Naples Manual de usuario

Lyons

Lyons Elite ETLxx663219 Series Manual de usuario

Woodbridge

Woodbridge BJ500 Instrucciones de montaje

Whirlpool

Whirlpool Ariel ARL-702 Manual de usuario

TEIKO

TEIKO EXCELLENT DUO Manual de usuario

American Standard

American Standard Colony 5-1/2' x 32" Manual de usuario

American Standard

American Standard 3052OD.X0X Guía de inicio rápido

agape

agape MARSIGLIA AVAS1075 Manual de usuario

Kallista

Kallista P50045-G5 Instrucciones de montaje

Ariel

Ariel AM Series Manual de usuario

Agua

Agua BAHLI-60 Manual de usuario

DURAVIT

DURAVIT XViu 700443 Manual de usuario

American Standard

American Standard Colony 2740 Series Manual de usuario

Rapsel

Rapsel OFURO Manual
