Kohler BATH WALL Guía de inicio rápido

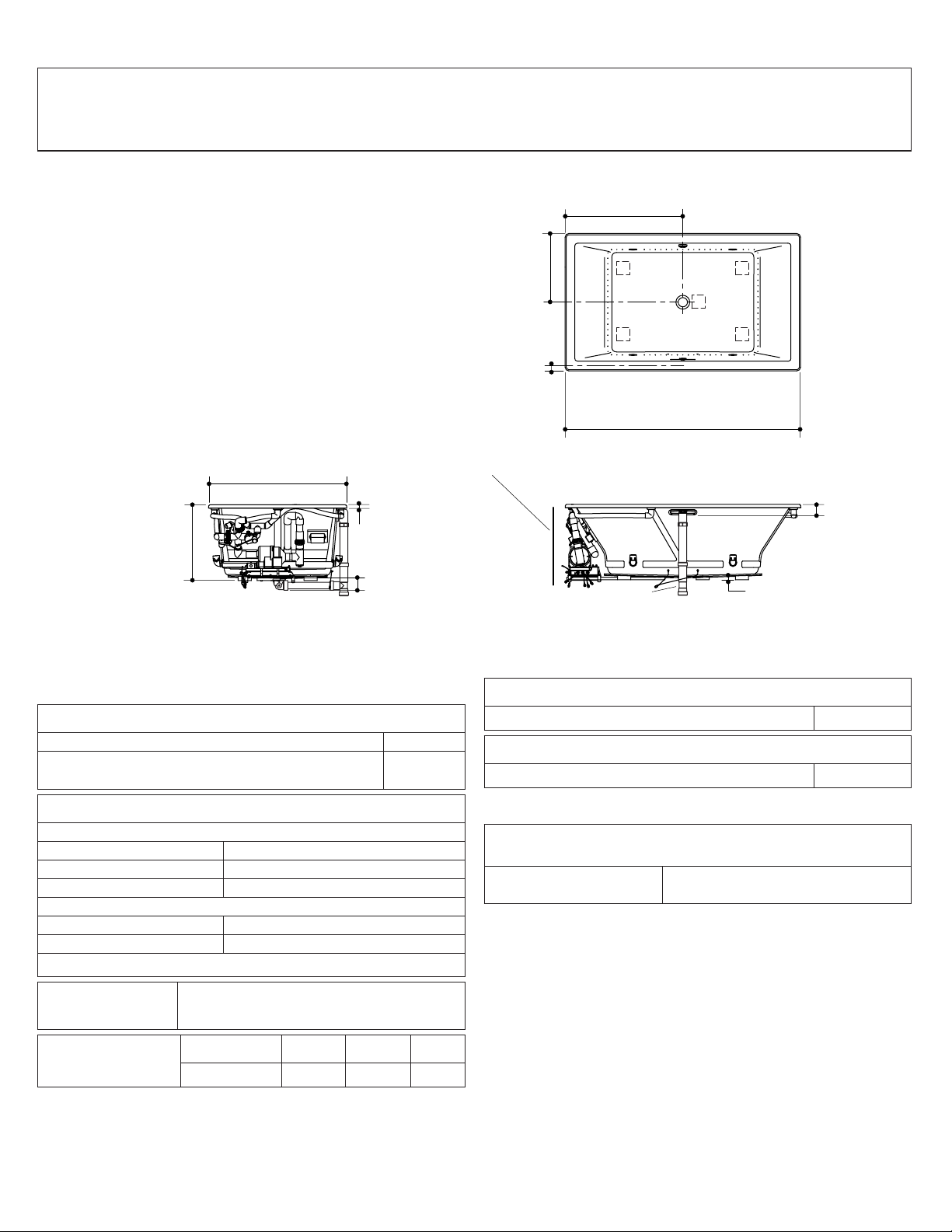

Roughing-In Guide

Bath with Airjets

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1174

Product Information

Applicable product:

Bath with airjets (not shown) K-1174-G

Bath with airjets and chromatherapy (shown) K-1174-GCR

Fixture*:

Bathing well:

Basin area, bottom 45-3/4″(116.2 cm) x 32″(81.3 cm)

Basin area, top 66″(167.6 cm) x 36″(91.4 cm)

Weight 110 lbs (49.9 kg)

To overﬂow:

Water depth 19″(48.3 cm)

Capacity 139 gal (526.2 L)

* Approximate measurements for comparison only.

Drop-in cutout 70-1/2″(179.1 cm) x 40-1/2″(102.9 cm)

Blower

motor/control: Heater V Hz A

300 W 220-240 50/60 3

Required accessories:

Bath drain K-7272

Optional accessories:

Undermount kit K-592

Required Electrical Service

Dedicated circuit required, protected with Class A

Ground-Fault Circuit-Interrupter (GFCI) or Residual Current

Device (RCD):

Blower motor/control: 220-240 V, 15 A, 50/60 Hz

Notes

Install this product according to the installation guide.

Floor support under bath must provide for a minimum of 42

lbs/square foot (204 kg/square meter) loading.

Hot water supply should be 70% of capacity or greater.

Installations will vary.

A blower motor/control access panel is required.

Fixture dimensions are nominal and conform to tolerances in ANSI

Standard Z124.1.2.

21"

(53.3 cm)

1-1/2"

(3.8 cm)

36" (91.4 cm)

72" (182.9 cm)

42" (106.7 cm)

2-1/4"

(5.7 cm)

(2.5 cm)

23"

(58.4 cm)

2-1/2"

(6.4 cm) 1/2" (1.3 cm)

No change in measurements if connected with

required drain illustrated. (K-7272)

1-1/2" OD

Blower/Control Access

34" (86.4 cm) W x

15" (38.1 cm) H Max

1087300-1-A 2 Kohler Co.

Guide de raccordement

Baignoire à jets d’air

Information sur le produit

Produit applicable:

Baignoire à jets d’air (non illustrée) K-1174-G

Baignoire à jets d’air avec chromathérapie

(illustrée) K-1174-

GCR

Appareil sanitaire*:

Bassin de baignoire:

Espace du bassin, base 45-3/4″(116,2 cm) x 32″(81,3 cm)

Espace du bassin, dessus 66″(167,6 cm) x 36″(91,4 cm)

Poids 110 lbs (49,9 kg)

Au trop plein:

Profondeur d’eau 19″(48,3 cm)

Capacité 139 gal (526,2 L)

* Mesures approximatives pour comparaison uniquement.

Découpe

d’encastrement 70-1/2″(179,1 cm) x 40-1/2″(102,9 cm)

Moteur-

souffleur/contrôle: Chauffe-eau V Hz A

300 W 220-240 50/60 3

Accessoires nécessaires:

Drain de baignoire K-7272

Accessoires optionnels:

Kit de montage sous comptoir K-592

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI) ou un appareil de courant résiduel (RCD):

Moteur-

souffleur/contrôle: 220-240 V. 15 A. 50/60 Hz

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous la baignoire doit pouvoir soutenir une

charge minimale de 42 lbs/pied carré (240 kg/m2).

L’alimentation d’eau chaude doit être d’une capacité de 70% ou

plus. Les installations varieront.

Un panneau d’accès au moteur-souffleur/contrôle est requis.

Les dimensions du meubles sont nominales et conformes aux

tolérances de la norme ANSI Standard Z124.1.2.

21"

(53,3 cm)

1-1/2"

(3,8 cm)

36" (91,4 cm)

72" (182,9 cm)

42" (106,7 cm)

2-1/4"

(5,7 cm)

(2,5 cm)

23"

(58,4 cm)

2-1/2"

(6,4 cm) 1/2" (1,3 cm)

Aucun changement de mesures si connecté au

drain requis illustré. (K-7272)

Ø 1-1/2"

Accès contrôle du souffleur

34" (86,4 cm) l x

15" (38,1 cm) H max.

Kohler Co. 3 1087300-1-A

Diagrama de instalación

Bañera con jets de aire

Información sobre el producto

Producto correspondiente:

Bañera con jets de aire (no ilustrada) K-1174-G

Bañera con jets de aire y cromoterapia

(ilustrada) K-1174-GCR

Producto*:

Área de la bañera:

Área del fondo 45-3/4″(116.2 cm) x 32″(81.3 cm)

Área superior 66″(167,6 cm) x 36″(91,4 cm)

Peso 110 lbs (49,9 kg)

Al rebosadero:

Profundidad del

agua 19″(48,3 cm)

Capacidad 139 gal (526,2 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Abertura de

sobreponer 70-1/2″(179,1 cm) x 40-1/2″(102,9 cm)

Motor

soplador/

control:

Calentador V Hz A

300 W 220-240 50/60 3

Accesorios requeridos:

Desagüe de bañera K-7272

Accesorios opcionales:

Kit de montaje bajo cubierta K-592

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A o dispositivo

de corriente residual (RCD):

Motor soplador/control: 220-240 V, 15 A, 50/60 Hz

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera debe poder soportar una

carga mínima de 42 libras/pie cuadrado (204 kg/metro cuadrado).

El suministro de agua caliente debe llegar al 70% de la capacidad o

más. Varía según la instalación.

Es necesario instalar un panel de acceso al motor soplador/control.

Las dimensiones del producto son nominales y cumplen con las

tolerancias de la norma Z124.1.2 de ANSI.

21"

(53,3 cm)

1-1/2"

(3,8 cm)

36" (91,4 cm)

72" (182,9 cm)

42" (106,7 cm)

2-1/4"

(5,7 cm)

(2,5 cm)

23"

(58,4 cm)

2-1/2"

(6,4 cm) 1/2" (1,3 cm)

No es necesario cambiar las medidas si se conecta

con el desagüe requerido ilustrado. (K-7272)

1-1/2" DE

Acceso al soplador/control

34" (86,4 cm) de ancho x

15" (38,1 cm) de alto máx

Kohler Co. 4 1087300-1-A
