Kohler K-1123-RA Guía de inicio rápido

Roughing-In Guide

Guide de raccordement

Diagrama de instalación

Acrylic Bath with Integral Apron

Baignoire en acrylique avec bandeau intégré

Bañera acrílica con faldón integral

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)

K-1123-LA, K-1123-RA

1087856-1-B

Information/Information/Información

Applicable product:/Produit applicable:/Producto correspondiente:

Integral apron, left drain/Bandeau intégré, drain à gauche/Faldón integral,

desagüe a la izquierda K-1123-LA

Integral apron, right drain/Bandeau intégré, drain à droite/Faldón integral,

desagüe a la derecha K-1123-RA

Fixture*:/Appareil sanitaire*:/Producto*:

Bathing well:/Bassin de baignoire:/Área de la bañera:

Basin area, bottom/Espace du bassin, base/Área del fondo 45-1/8″(114.6 cm) x

19-11/16″(50 cm)

Basin area, top/Espace du bassin, dessus/Área superior 52-3/4″(134 cm) x

25-5/16″(64.3 cm)

Weight/Poids/Peso 80 lbs (36.3 kg)

To overﬂow/Au trop-plein/Al rebosadero

Water depth/Profondeur d’eau/Profundidad del agua 15″(38.1 cm)

Capacity/Capacité/Capacidad 58 gal (219.5 L)

* Approximate measurements for comparison only./* Mesures approximatives pour

comparaison uniquement./* Dimensiones aproximadas sólo para ﬁnes de comparación.

32" (81.3 cm)

60" (152.4 cm)

3/4" (1.9 cm)

1-1/4"

(3.2 cm)

1/2" (1.3 cm) R.

19"

(48.3 cm)

2-1/2"

(6.4 cm)

11-1/4"

(28.6 cm)

1-1/4"

(3.2 cm)

16"

(40.6 cm)

No change in measurements if

connected with drain illustrated.

(K-7272)

Aucun changement des mesures

n'est ncessaire si connect au drain

illustr. (K-7272)

No es necesario cambiar las

medidas si se conecta con el desage

ilustrado. (K-7272)

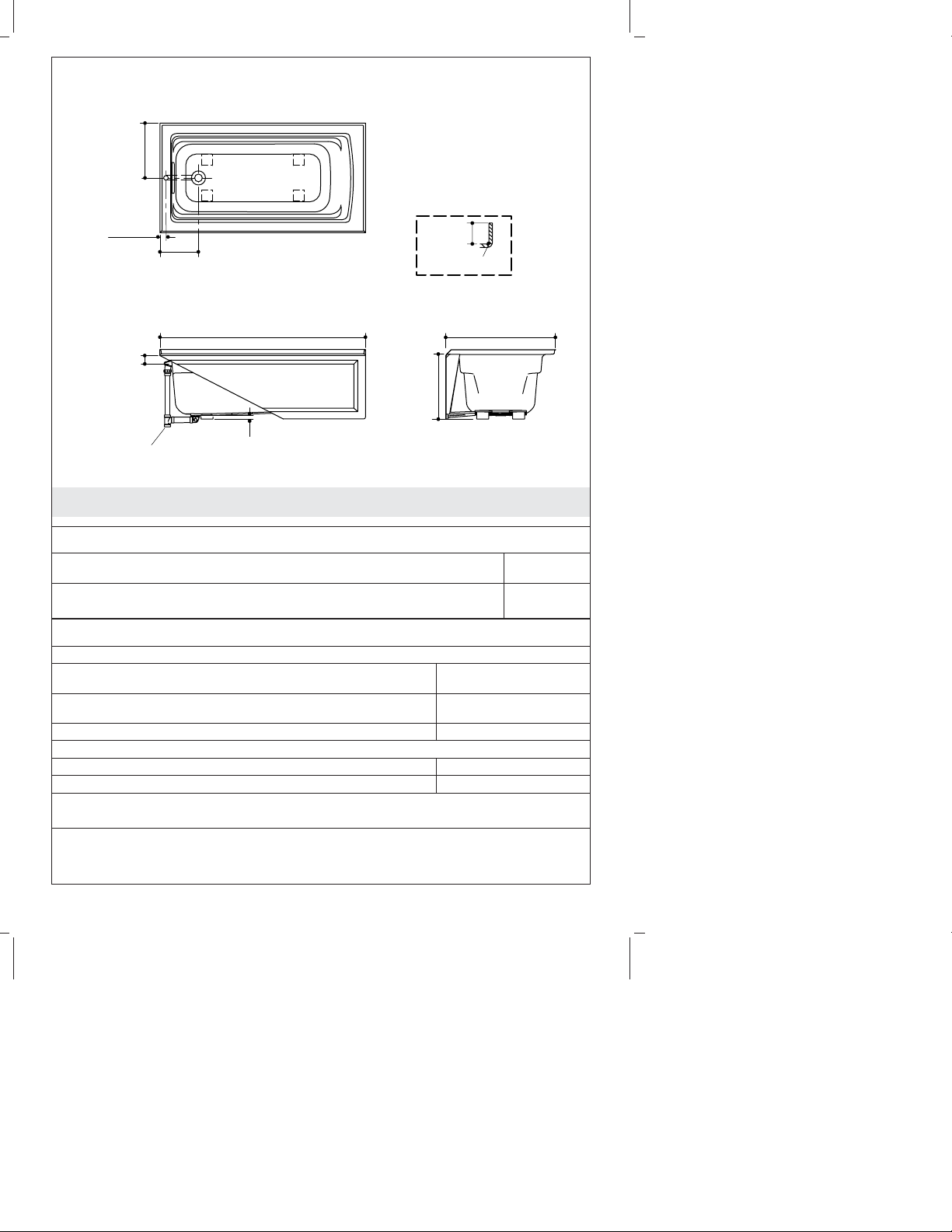

Integral Flange Detail

Détail de la bride intégrée

Detalle del reborde integral

1-1/2"

Bath Drain

Drain de

baignoire 1-1/2"

Desagüe de

bañera de 1-1/2"

1087856-1-B 2 Kohler Co.

Information/Information/Información (cont.)

Required accessories:/Accessoires requis:/Accesorios requeridos:

Clearﬂo slotted overﬂow brass bath drain or

Drain de baignoire Clearﬂo avec trop-plein en laiton à fentes ou

Desagüe latón de rebosadero ranurado Clearﬂo para bañera o

K-7271

Clearﬂo slotted overﬂow bath drain – PVC pipe

Drain de baignoire Clearﬂo avec top-plein à fentes - tuyau en PVC

Desagüe de rebosadero ranurado Clearﬂo para bañera - tubo de PVC

K-7272

Notes

Install this product according to the installation guide.

Floor support under bath must provide for minimum of 45 lbs/square foot (216

kg/square meter) loading.

The hot water supply should be 70% of the capacity of the bath or greater. Installations

will vary.

Fixture conforms to ANSI Standard Z124.1.2. All dimensions are nominal.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous la baignoire doit pouvoir soutenir une charge minimale de 45

lbs/pied carré (216 kg/mètre carré).

L’alimentation en eau chaude doit être d’une capacité de 70% ou plus de la baignoire.

Les installations varient.

Cet appareil sanitaire est conforme au norme ANSI Z124.1.2. Toutes les dimensions sont

nominales.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera debe poder soportar una carga mínima de 45

lbs/pie cuadrado (216 kg/metro cuadrado).

El suministro de agua caliente debe llegar al 70% de la capacidad de la bañera o más.

Varía según la instalación.

El producto cumple con la norma Z124.1.2 del ANSI. Todas las dimensiones son

nominales.

Kohler Co. 3 1087856-1-B

USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

1087856-1-B
