Kodak Cube Manual de usuario
Quick Start Guide
KODAK Pocket Pico Projector
CONTENTS
EN
PARTS
SETUP
OPERATION
CUSTOMER SERVICE
FR
PIÈCES
INSTALLATION
FONCTIONNEMENT
SERVICE À LA CLIENTÈLE
IT
CARATTERISTICHE
IMPOSTAZIONE
FUNZIONAMENTO
SERVIZIO CLIENTI
ES
CARACTERÍSTICAS
CONFIGURACIÓN
FUNCIONAMIENTO
ATENCIÓN AL CLIENTE
DE
TEILE
SETUP
BETRIEB
KUNDENDIENST
4
4
6
7
8
8
10
11
12
12
14
15
16
16
18
19
20
20
22
23
4 | EN

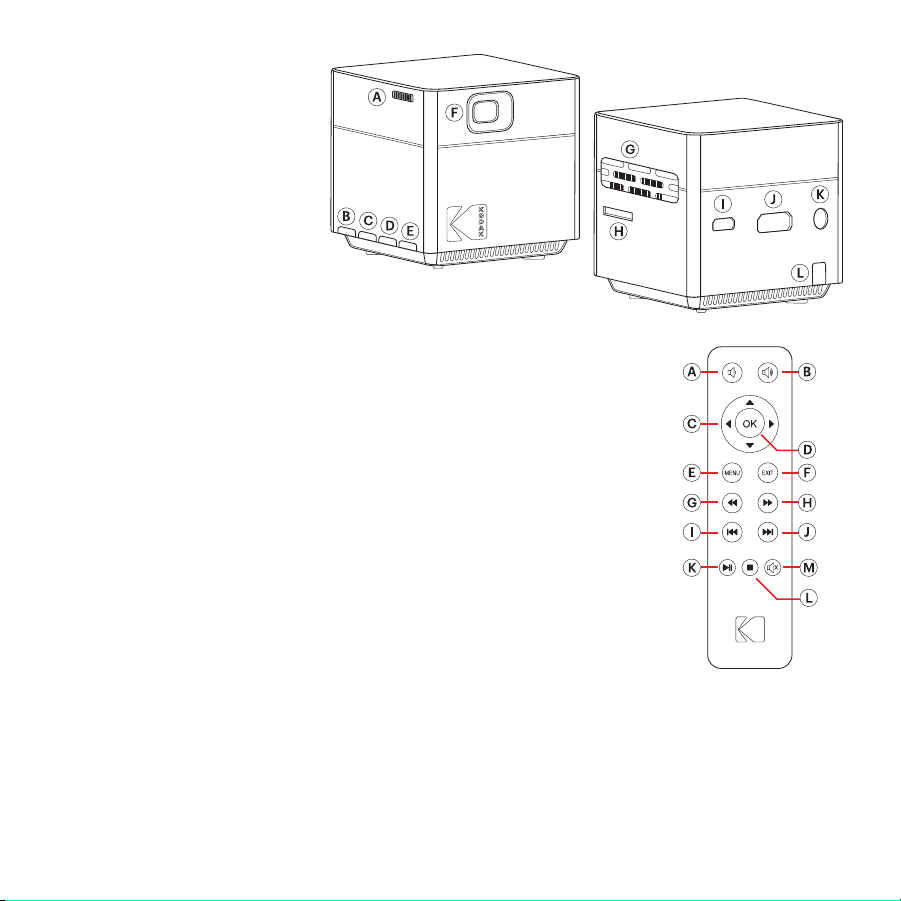

PARTS
Top View
A. Focus Wheel
B. Power Button
C. Volume – / Previous Button
D. Volume + / Next Button
E. Conirm Button
F. Lens
G. Air Vent
H. MicroSD™ Card Slot
I. DC Input
J. Mini HDMI® Input
K. Audio Output
L. Power Indicator Light
Controller
A. Volume + Button
B. Volume – Button
C. Up/Down/Left/Right Buttons
D. OK Button
E. Menu Button
F. Exit Button
G. Rewind Button
H. Fast Forward Button
I. Previous Button
J. Next Button
K. Play/Pause Button
L. Stop Button
M. Mute Button
SETUP
A. Charge the Projector
a. Connect the power cable to the power adapter.
b. Plug the power cord into an outlet or other power source.
c. Plug the power adapter into the projector’s DC input.
d. You may now use the projector.
e. While plugged in, the projector’s battery will automatically charge. It is recommended that you
allow the projector to charge for at least 4 hours before using it in battery mode for the
irst time.
EN | 5
NOTE1: When the projector is charging, the power indicator light will glow red, regardless of
whether it is powered on or o. When the projector is on, but not charging, or is fully charged, the
power indicator light will glow blue.
NOTE2: You may charge the projector with any power adapter
that uses a micro USB plug.
B. Turn on the Projector
Press and hold the power button for 5
seconds to turn on the projector.
C. Adjust Screen Size
The screen size will increase or decrease as the
projector is brought closer or further from the wall.
The chart details the correlation between distance
and screen size.
D. Adjust the Focus Wheel
Open a still image and carefully rotate the focus
wheel until the image is clear.
E. Connect Speakers or Headphones
Connect your speakers or headphones to the projector’s audio output port using a 3.5mm cable.
Adjust the volume as needed.
F. Connect to an HDMI® Device
Your projector can be connected to a variety of external devices using the included HDMI® cable.
Compatible devices include laptops, smartphones, tablets, gaming devices, and more.
a. Connect one end of the HDMI® cable to the projector.
b. Connect the other end of the HDMI® cable to the external device.
Screen Size (in) Projected Distance (ft/m)
7 0.6 ft. / 0.18m
38 3 ft. / 1m
56 5 ft. / 1.5m
100 8 ft. / 2.5m
6 | EN
G. Insert MicroSD™ Card
Position the microSD™ card with the chip facing up, and slide it into the
microSD™ card slot until it clicks into place.
NOTE: when the projector recognizes that a microSD™ card has been
inserted, the SD card icon will light up on the upper right corner
of the screen.
OPERATION
A. Turn on the Projector
Press and hold the power button to
turn on the projector.
B. Playing a Movie File
a. From the main menu, use the
and buttons on the
projector, or the direction buttons
on the remote to highlight the
Movies icon. Use the button
on the projector or the OK button
on the controller to conirm.
b. Select the ile that you would like to play. You may select multiple iles. Note that after
selecting a ile, a red checkmark will appear on each selection.
c. Press the button on the projector or the button on the remote to play the iles.
C. Playing a Music File
From the main menu, use the and buttons on the projector, or the direction buttons on the
remote to highlight the Music icon. Use the button on the projector or the OK button on the
controller to conirm.
EN | 7
a. Select the ile that you would like
to play. You may select multiple
iles. Note that after selecting a ile,
a red checkmark will appear on
each selection.
b. Press the on the projector or
the button on the remote to
play the iles.
D. Playing a Picture File
a. From the main menu, use the
and buttons on the projector,
or the direction buttons on the remote to highlight the Pictures icon. Use the button on
the projector or the OK button on the controller to conirm.
b. Select the ile that you would like to play. You may select multiple iles. Note that after
selecting a ile, a red checkmark will appear on each selection.
c. Press the on the projector or the button on the remote to play the iles.
CUSTOMER SERVICE
kodak@camarketing.com
8445161539
8 | FR
PIÈCES
Vue supérieure
A. Molette de Mise au point
B. Bouton d’alimentation
C. Volume – / Bouton Précédent
D. Volume + / Bouton Suivant
E. Bouton Conirmer
F. Objectif
G. Grille d’aération
H. Fente Carte MicroSD™
I. Entrée DC
J. Entrée Mini HDMI®
K. Sortie Audio
L. Diode Indicateur d’alimentation
Manette
A. Bouton Volume +
B. Bouton Volume -
C. Boutons Haut/Bas/Gauche/Droite
D. Bouton OK
E. Bouton Menu
F. Bouton Sortie
G. Bouton Retour Arrière
H. Bouton Avance Rapide
I. Bouton Précédent
J. Bouton Suivant
K. Bouton Lecture/Pause
L. Bouton Stop
M. Bouton Silence
INSTALLATION
A. Charger le Projecteur
a. Connectez le câble d’alimentation à l’adaptateur secteur.
b. Branchez le câble d’alimentation à une prise ou une autre source d’alimentation.
c. Branchez l’adaptateur secteur à l’entrée DC du projecteur.
d. Vous pouvez maintenant utiliser le projecteur.
e. Lorsqu’il est branché, le projecteur charge automatiquement sa batterie. Nous recommandons
de laisser le projecteur se charger pendant au moins 4 heures avant d’utiliser le mode batterie
pour la première fois.
FR | 9
Remarque1: Quand le projecteur est en charge, l’indicateur d’alimentation est rouge, que l’appareil
soit en marche ou non. Quand le projecteur est en marche, mais pas en charge, ou entièrement
chargé, l’indicateur d’alimentation est bleu.
Remarque2: Vous pouvez charger le projecteur avec n’importe quel
adaptateur secteur disposant d’une prise MicroUSB.
B. Mettre le projecteur en marche
Maintenez appuyé le bouton d’alimentation
pendant 45secondes pour mettre en
marche le projecteur.
C. Régler la taille de l’image
La taille de l’image augmentera ou diminuera
selon la distance entre le projecteur et le mur.
Ce tableau expose la corrélation entre la distance
et la taille de l’image.
D. Réglage de la molette de Mise au point
Ouvrez une image ixe et tournez attentivement
la molette de mise au point jusqu’à ce que l’image
soit nette.
E. Connecter des enceintes ou un casque
Connectez vos enceintes ou casques à la prise audio de sortie du projecteur en utilisant un câble
3,5 mm. Réglez le volume à votre convenance.
F. Connecter à un appareil HDMI®
Votre projecteur peut être connecté à des appareils externes en utilisant le câble HDMI® inclus.
Parmi les appareils compatibles:ordinateurs portables, smartphones, tablettes, consoles de jeu
et bien plus.
Taille de l’écran (in) Distance Projetée (ft/m)
7 0.6 ft. / 0.18m
38 3 ft. / 1m
56 5 ft. / 1.5m
100 8 ft. / 2.5m
10 | FR
a. Connectez une extrémité du câble HDMI® au projecteur.
b. Connectez l’autre extrémité du câble HDMI® à l’appareil externe.
G. Insérez une carte MicroSD™
Placez la carte MicroSD™ face vers le haut dans la fente microSD™
jusqu’à ce qu’elle se verrouille.
REMARQUE:Quand le projecteur détecte qu’une carte microSD™ aété
insérée, l’icône Carte SD s’allumera dans le coin supérieur droit de l’écran.
FONCTIONNEMENT
A. Mettre le projecteur en marche
Maintenez appuyé le bouton
d’alimentation pour mettre en marche
le projecteur.
B. Lire un ichier de ilm
a. Depuis le menu principal, utilisez les
boutons et du projecteur,
ou les boutons de la manette sur la
télécommande pour mettre l’icône
Films en surbrillance. Utilisez le
bouton du projecteur ou le bouton OK de la télécommande pour conirmer.
b. Choisissez le ichier que vous souhaitez lire. Vous pouvez choisir plusieurs ichiers. Remarquez
qu’après avoir choisi un ichier, une case cochée en rouge apparaîtra sur chaque ichier choisi.
c. Appuyez sur le bouton du projecteur ou le bouton de la télécommande pour lire
les ichiers.
