KitchenAid KBDS100T0 Manual de usuario

DISPOSER

1 HP − BATCH FEED

MODEL:

11−07 Litho in U.S.A. (wam) Part No. W10166572 Rev. B

KBDS100T0

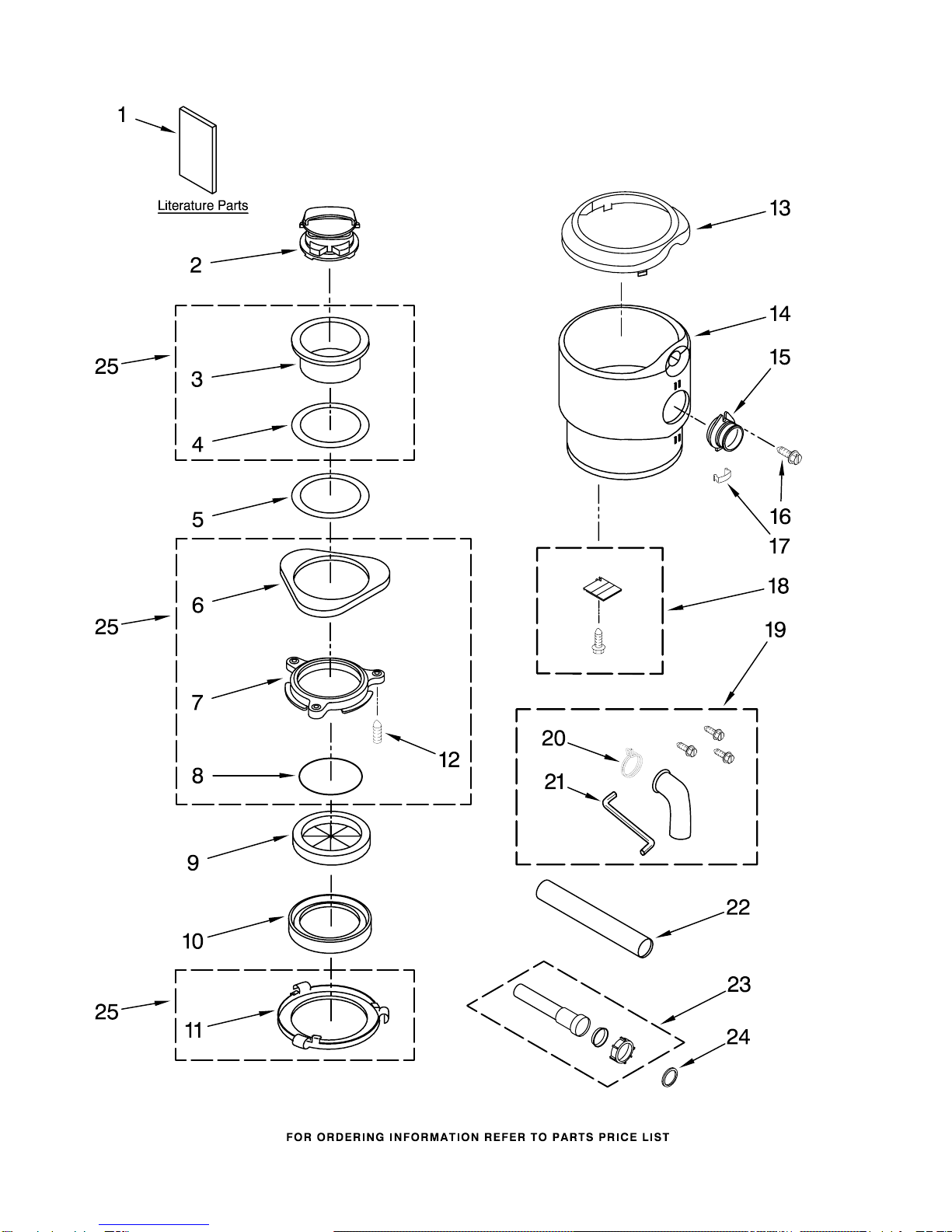

HOUSING AND FLANGE PARTS

W10166572

For Model: KBDS100T0

HOUSING AND FLANGE PARTS

3W10166572

For Model: KBDS100T0

Illus. Part

No. No. DESCRIPTION

1 Literature

W10171476

Guide, Use & Care

W10166572

Repair Parts List

W10171477

Stopper Assembly

W10171101

Flange, Sink

4 4211606 Gasket, Fiber

5 4211302 Seal, Sink Flange

W10171102

Flange, Backup

7 4211304 Flange, Mounting

8 4211306 Ring, Snap

W10171478

Baffle, Sink Guard

W10171105

Gasket, Mounting

11 4211308 Flange, Body

W10171103

Screw, Backup

W10171483

Trim, Shell (Cap)

W10171484

Shell, Trim

W10171109

Coupler, Flex

W10171108

Screw

17 8174342 Clip

18 8174315 Cover, Terminal

W10171110

Installation Kit

W10171111

Clamp, Spring

21 8174310 Wrench

W10171112

Tube, Discharge

W10171480

Tube, Extension

Assembly

W10171481

Flange, Backup

W10179031

Mounting Assembly

OPTIONAL PARTS

NOT ILLUSTRATED

W10175941

Flange, Extended

W10168269

Disposer, Complete
