Kalia CITE BF1221 Guía de instalación

Instructions d’installation - Garantie

Installation Instructions - Warranty

www.KaliaStyle.com

Conserver ce guide après l’installation car il contient des informations utiles pour le service et la garantie.

Keep these instructions after you have nished the installation, it contains useful information regarding service and warranty.

Numéro de série / Serial number

102207 Rev.A

BF1221

CITÉ™

Robinet de plancher 2 morceaux pour

baignoire avec douchette

Floormount 2-piece tub ller with

handshower

11/13

Histoires d’eauMC

Once upon a time... waterTM

102207 Rev.A

Merci d’avoir choisi un produit Kalia et de faire conance à

notre entreprise.

Kalia a une philosophie d’affaires basée sur des valeurs

fondamentales dont l’innovation et l’excellence ainsi qu’un

service personnalisé adapté aux exigences d’aujourd’hui et de

demain. Nous sommes convaincus que ce produit saura vous

plaire et surpassera vos exigences en termes de abilité et

durabilité. Nous sommes là pour vous!

Dans ce guide vous trouverez toute l’information nécessaire

à l’installation et au bon fonctionnement de votre produit

Kalia.

Dans le but d’assurer une installation et une utilisation

optimales veuillez prendre quelques minutes pour étudier ce

guide.

En cas de problème d’installation ou de performance, veuillez

communiquer avec nous au numéro sans frais 1 877 GO KALIA

(1-877-465-2542) ou par courriel au service@KaliaStyle.

com.

Nous vous remercions encore une fois d’avoir choisi un

produit Kalia.

Merci d’avoir choisi Kalia!

Thank you for choosing a Kalia product and for placing your

trust in our company.

Kalia has a business philosophy based on solid core values

that are focused on providing innovation and excellence as

well as a personalized service designed to meet the changing

needs of today and tomorrow.

We are convinced that you will be fully satised with your

new Kalia product and that it will exceed your expectations

in terms of reliability and durability. At Kalia, we put our

expertise to work for you!

This guide contains all the information necessary for the

installation and proper use of your Kalia product. To ensure

the smooth installation and optimal use of your product, we

recommend to take a few moments to study the information

provided in this guide.

In the event that you should encounter a problem related to the

installation or the performance of this product, please contact

us at our toll-free line 1 877 GO KALIA (1-877-465-2542) or

by email at: [email protected].

Thank you once again for choosing Kalia.

Thank you for choosing Kalia!

102207 Rev.A

Renseignements importants

IMPORTANT

- Lire attentivement le présent guide avant l’installation.

- Assurez-vous d’avoir tous les outils et matériaux nécessaires

à l’installation.

- Avant l’installation, déballer le robinet et vérier que toutes

les pièces sont incluses et qu’elles sont en bon état (voir

schéma des pièces de rechange). Si un problème survient,

le signaler immédiatement au vendeur.

- Respecter tous les codes de plomberie et de bâtiment

locaux.

ATTENTION

- Faire très attention lors de la connexion de tous les tuyaux

an d’éviter les noeuds, vous risqueriez de limiter le débit

d’eau et d’endommager le robinet.

REMARQUE:

- Il est recommandé d’utiliser des tubes d’arrivée d’eau

exibles an de faciliter l’installation.

- Cetteinstallationnécessitedesraccordsmâlesd’alimentation

de 1/2” (13mm).

- Avant de déballer le robinet, couvrir le drain an d’éviter de

perdre des pièces.

- Vérier si les tubes d’arrivée d’eau et d’évacuation sont

endommagés. Remplacer si nécessaire.

- Lors d’un remplacement de robinet, couper les alimentations

d’eau. Après avoir coupé l’alimentation d’eau, ouvrir le

robinet pour libérer la pression d’eau.

Kalia se réserve le droit d’apporter toute modication au

design du produit et ceci sans préavis. Utiliser le manuel

d’installation fourni dans l’emballage.

Kalia n’est pas responsable des problèmes causés par une

installation non conforme aux directives énoncées dans le

présent guide.

Bonne installation!

Important Information

IMPORTANT

- Read this guide before proceeding with the installation.

- Make sure you have all the tools and materials needed for

installation.

- Before installing, take the faucet out of the packaging and

make sure all the parts are included and that they are in

good shape (see the service parts diagram). If there is a

problem, report it immediately to the seller.

- Respect all local plumbing and building codes.

WARNING

- When connecting all the pipes, pay close attention so there

are no knots, this should limit water ow and damage the

faucet.

COMMENT:

- It’s recommended to use exibles water supplies to facilitate

the installation.

The installation will require 1/2” (13mm) male connectors.

- Before taking the faucet out of the packaging, cover the

drain so no parts will be lost.

- Check to make sure the water supplies and drainage pipes

are in good shape. Replace if necessary.

- When replacing a faucet, turn off the water. After turning off

the water, turn the faucet on to release the water pressure.

Kalia reserves the right to make any changes to the design

of the product, without notice. Use the installation instruction

supplied with the product.

Kalia is not responsible for problems caused by an installation

not executed in accordance with the directions given in this

guide.

Good installation!

102207 Rev.A

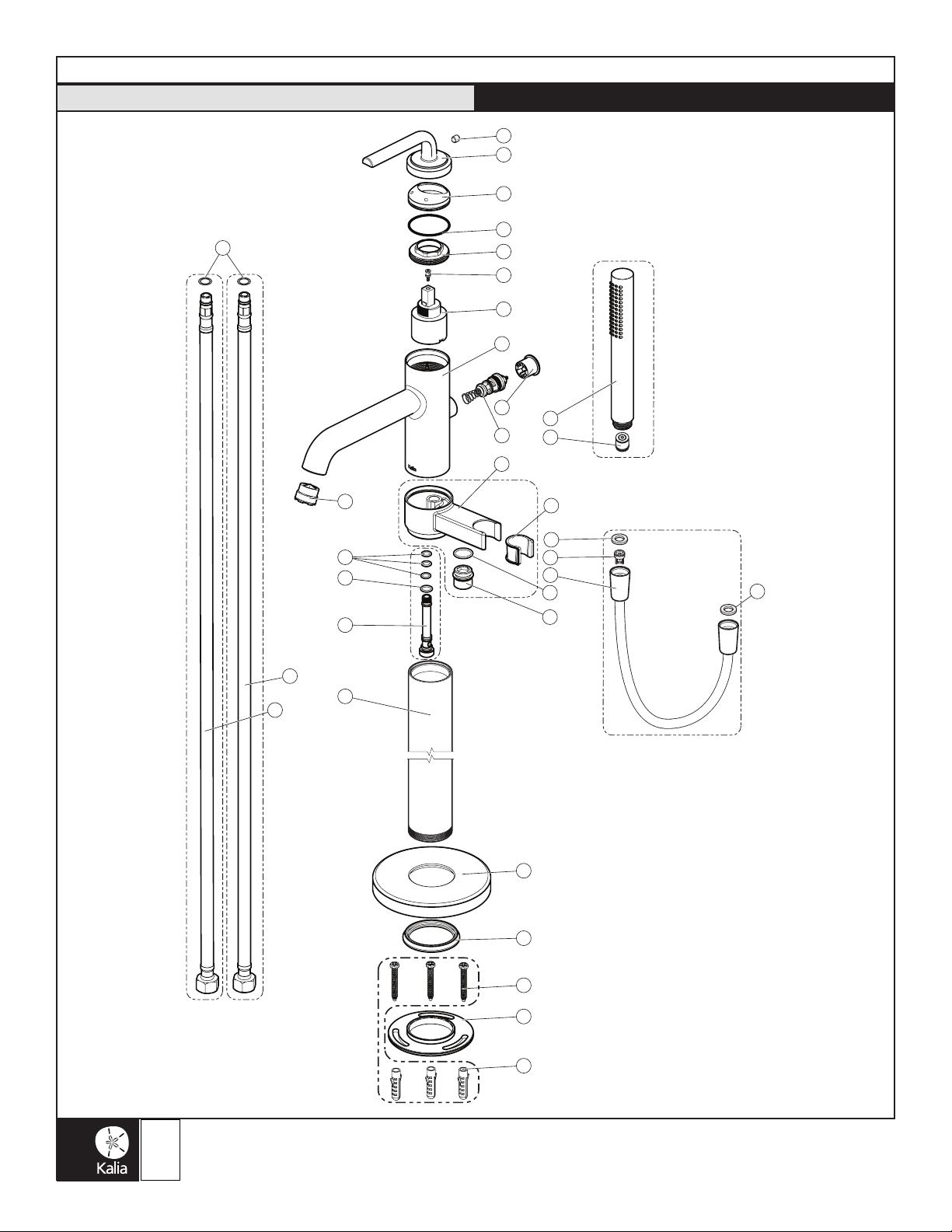

Schéma des pièces de rechange Service Parts Diagram

CITÉ™ BF1221

102207 Rev.A

Liste des pièces de rechange Service Parts List

CITÉ™ BF1221

Instruction Part list_Faucets

*Cité BF1221 *

1 102236 1

2 102034-XXX * 1

3 102021-XXX * 1

4 102237 1

5 102033 1

6 102238 1

7 102239 1

8- 1

9 102024-XXX * 1

10 102023 1

11 102256 1

12 1

13 1

14 1

15 102366 1 Pièce de protection en plastique pour base de la

douchette / Hand shower plastic protector seat 1

16 3

17 1

18 1

19 102371 1

20 102372 1

21 102373 1

22 3

23 3

24 102377 1

25 101352 2 Rondelle du caoutchouc / Rubber washer 1

26 101862 1 Valve anti-retour / Check valve 1

27 1

28 1

29 102226 1 Valve anti-retour et réducteur de débit / 1

30 1

32 1

31 1

32 1

Cité Freestanding BF1221

#Numéro de pièce / Part

Number

Sous-Assemblage

Sub-assembly

Qté

Qty Description Qté totale

Total qty

* XXX signifie que la couleur du fini doit être spécifiée. / XXX means that the finish color must be specified.

102225-XXX *

102374

102378

102381

Aérateur / Aerator

Base de montage / Mounting plate

Cheville d'ancrage / Anchor

Vis à bois en acier inoxydable M6 x 44mm /

Stainless steel wood screw M6 x 44mm

Joint torique D10.6 x D1 / O-ring D10.6 x D1

Tuyau d'alimentation en eau chaude 867mm / Hot water supply hose 867mm

Joint torique D10.6 x D1 / O-ring D10.6 x D1

Tuyau d'alimentation en eau froide 867mm / Cold water supply hose 867mm

Douchette / Hand shower

Pièces de transfert pour robinet autoportant / Freestanding transfert part /

102367

Écrou de retenue de la cartouche / Cartridge retainer nut

Joint torique D42x1.5 / O-ring D42x1.5

Tube de soutien / Supporting pipe

Connecteur du tuyau pour robinet autoportant /

Freestanding hose connector

Joint torique ID17.8 x D2 / O-ring ID17.8 x D2

Capuchon de finition de la manette / Decorative handle cap

Manette / Handle

Vis M5x4 / Screw M5x4

101620-XXX*

Boyau flexible en PVC de 60'' / 60'' flexible and soft PVC hose

Bouton du déviateur / Diverter button

Déviateur / Diverter

Extension de la cartouche / Cartridge extension

Cartouche / Cartridge

Bec du robinet / Faucet spout

102361-XXX*

Tige de connection pour canalisation d'eau / Water raceway connection rod

Joint torique ID9.86 x D1.78 / O-ring ID9.86 x D1.78

Joint torique ID7.65 x D1.78 / O-ring ID7.65 x D1.78

Joint de la rosace / Mounting flange escutcheon seal

Rosace / Escutcheon

[ S:\1.KALIA\1._R&D\5.Guides_d'installation\2. Robinetterie de salle de bain\1. Robinetterie d'évier-bain\Instruction Part list_Faucets ]

102207 Rev.A

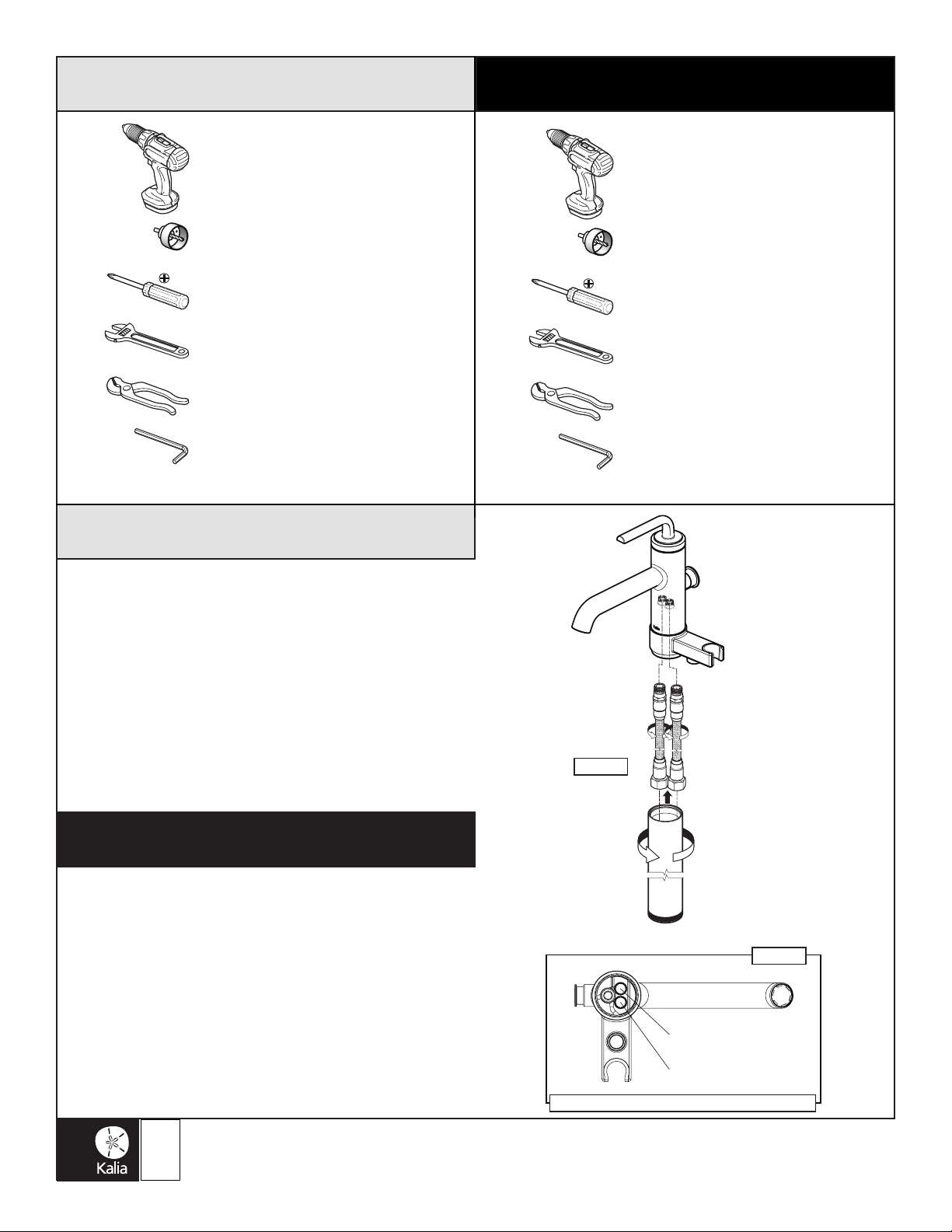

Step 1 - Supply Hoses and

Supporting Pipe Installation

Important: Turn off hot and cold water supplies before

beginning.

screw the supply hoses inside the faucet body.

Insert the supply hoses through the supporting pipe (g. 1).

Important : The supply hose with a red identication should be

connected to the hot water supply and the other on cold water

(g. 1.1).

Screw the faucet body on the supporting pipe (g. 1).

Etape 1 - Installation des tuyaux

d’alimentation et du tube de soutien

Important : Couper l’alimentation en eau avant de débuter.

Visser les tuyaux d’alimentation à l’intérieur du corps du

robinet.

Passer les tuyaux d’alimentation à travers le tube de soutien

(g. 1).

Important : Le tuyau ayant une identication rouge se connecte

à l’eau chaude et l’autre à l’eau froide (g. 1.1).

Visser le corps du robinet sur le tube de soutien (g. 1).

Perceuse électrique

Scie emporte-pièce 50mm (2”)

Tournevis Phillips

Clé à molette

Pince multiprise

Clé hexagonale 5 mm

Electric drill

50mm (2”) hole saw

Phillips screwdriver

Adjustable wrench

Gripping pliers

5 mm Allen key

Outils et matériaux nécessaires Necessary Tools and Materials

Fig. 1

Chaud / Hot

Froid / Cold

Fig. 1.1

Vue de dessous / Bottom view

102207 Rev.A

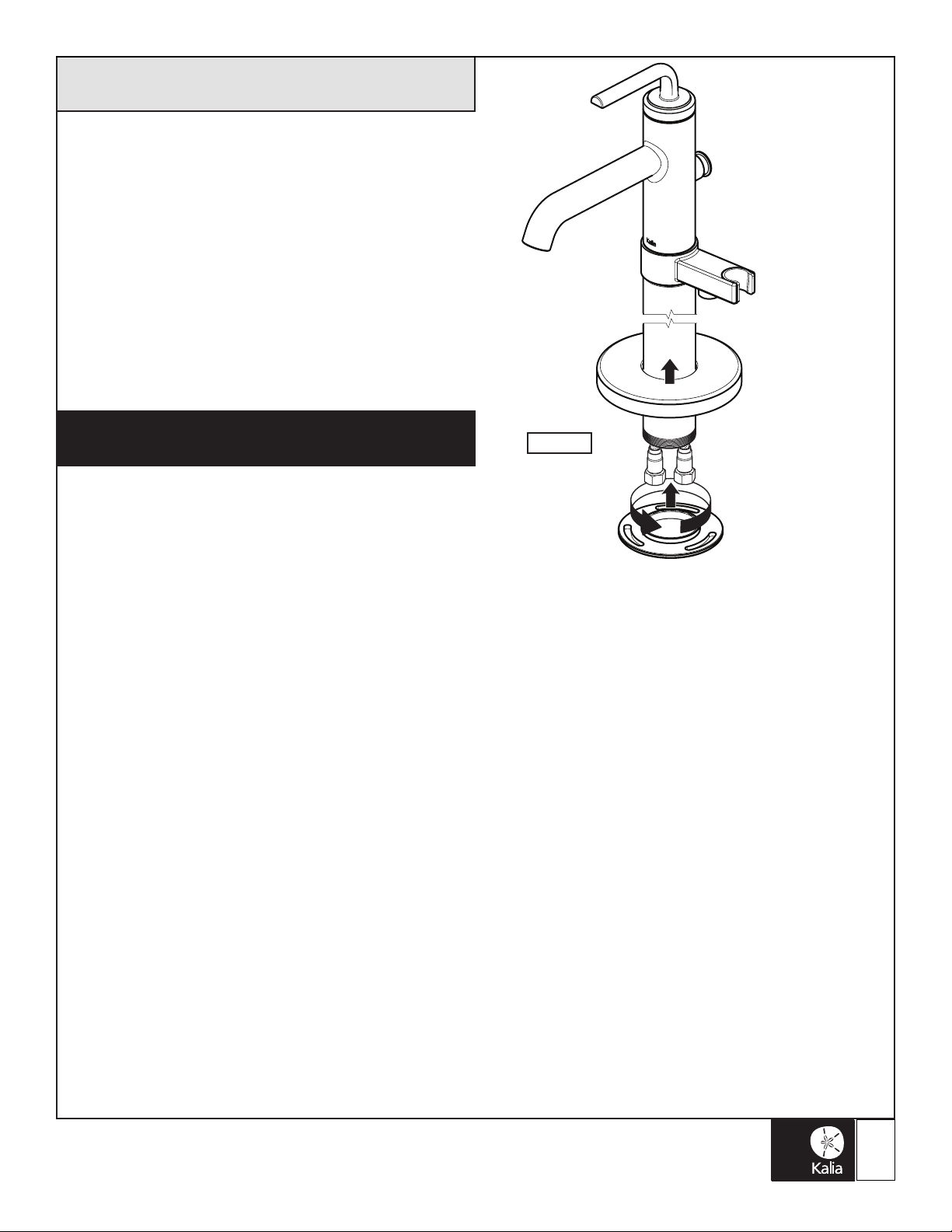

Step 2 - Faucet and

Mounting Plate Installation

Slide the escutcheon on the supporting pipe and screw the

mounting plate on the supporting pipe (g. 2).

Etape 2 - Installation du robinet

et de la base de montage

Glisser la rosace sur le tube de soutien et visser le base de

montage au tube de soutien (g. 2).

Fig. 2

102207 Rev.A

Fig. 4

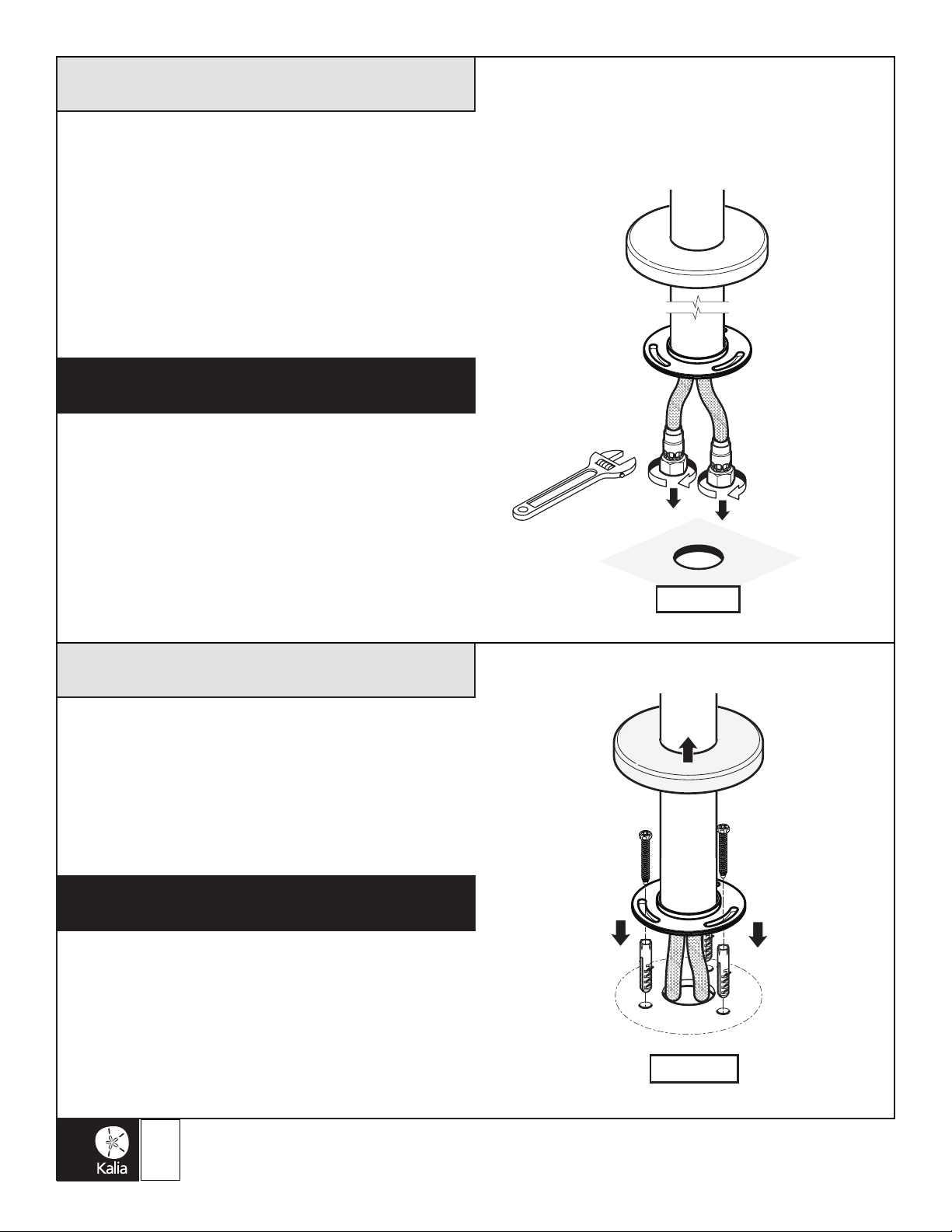

Step 4 - Floor Fixation

Install the mounting base on the oor using the provided

screws. Use the anchors as required (g. 4).

Etape 4 - Fixation au plancher

Fixer la base montage au sol à l’aide des vis fournies. Utiliser

les chevilles au besoin (g. 4).

Step 3 - Water Supply hoses

Connection

Drill a 50 mm (2”) hole in the oor.

Connect and rmly tighten the supply hoses of the faucet to the

water supplies (g. 3).

Note : The supply hose with a red identication on it should be

connected to the hot water supply and the other to cold water.

Etape 3 - Raccordement des

tuyaux d’alimentation

Percer un trou de 50 mm (2”) à l’endroit approprié dans le

plancher.

Connecter et serrer fermement les tuyaux d’alimentation du

robinet aux entrées d’eau chaude et froide (g. 3).

Note : Le tuyau d’alimentation ayant une identication rouge

se connecte à l’arrivée d’eau chaude et l’autre à l’eau froide.

CHAUD

HOT FROID

COLD

Fig. 3

102207 Rev.A

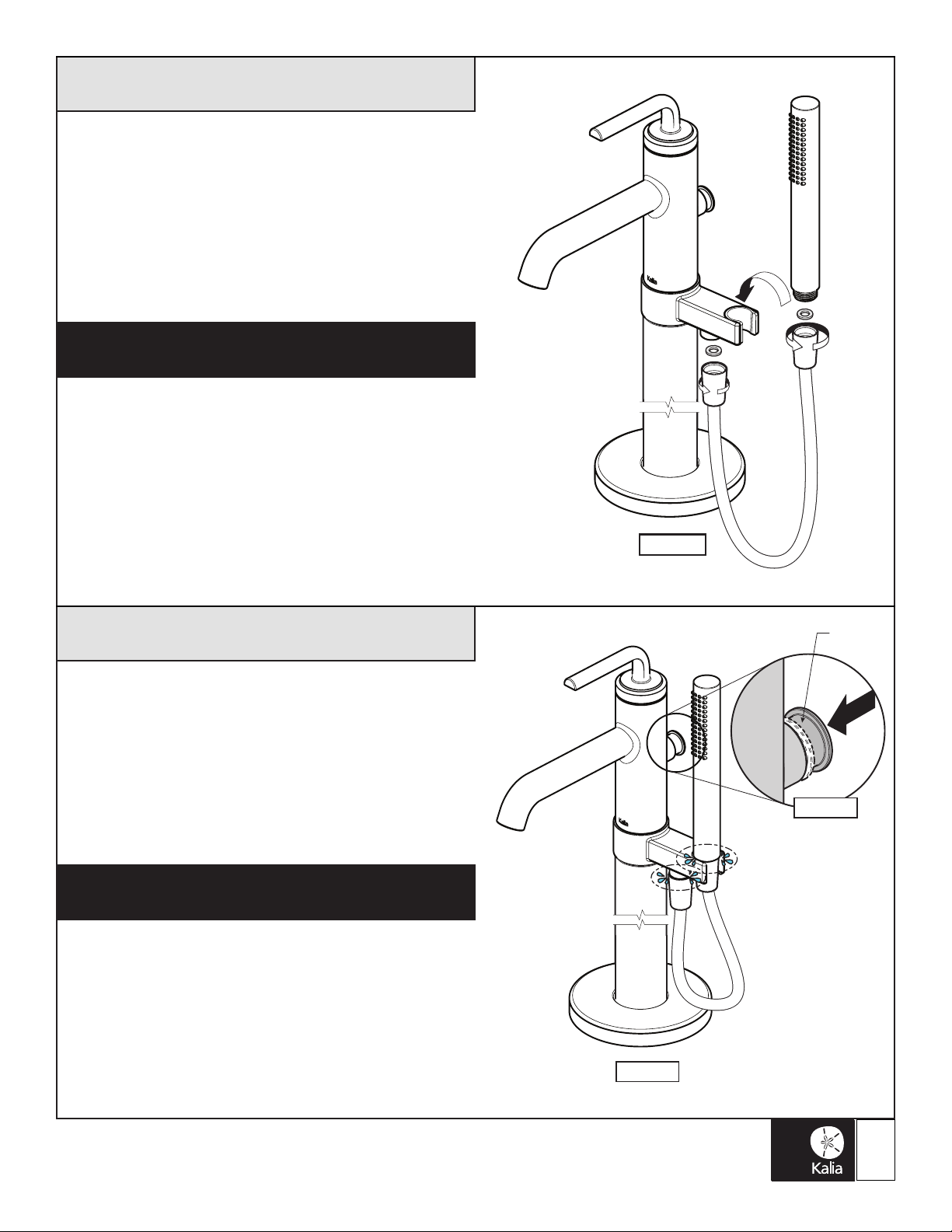

Step 5 - Handshower Installation

Comment : Make sure the rubber washers are in position in

each end of the hose before connecting it to the faucet and the

handshower (g. 5).

Screw one end of the hose to the hose connector under

the faucet body. Screw the other end of the hose to the

handshower and install the handshower on the faucet body

(g. 5).

Etape 5 - Installation de la douchette

Remarque : Vérier que les rondelles de caoutchouc sont

en position à chaque extrémité du boyau avant de faire les

raccordements (g. 5).

Visser une extrémité du boyau sur le raccord de boyau sous

le corps du robinet. Visser l’autre extrémité du boyau à la

douchette et mettre la douchette en position sur la pièce de

transfer autoportante(g. 5).

Fig. 5

Fig. 6

Partiteur

Diverter

Fig 6.1

Step 6 - Installation Checkout

Turn on the water and look for leaks (g. 6).

Check the handshower operation by pushing on the diverter

located in the back of the faucet body (g. 6.1).

If applicable, refer to the Troubleshooting Guide section.

Your installation is now complete!

Etape 6 - Vérication de l’installation

Activer l’eau et vérier s’il y a des fuites (g. 6).

Vérier le fonctionnement de la douchette en poussant sur le

partiteur en arrière du corps du robinet (g. 6.1).

S’il y a lieu, voir la section Guide de dépannage.

Votre installation est maintenant complétée!

102207 Rev.A

Entretien et nettoyage

Pour éviter les bris et vous assurer d’un fonctionnement optimal,

il est nécessaire de suivre ces recommandations lors de l’entretien

de votre produit Kalia. Les dommages par un traitement

inapproprié ne sont pas couverts par la garantie Kalia.

- Rincer à l’eau propre et essuyer avec un chiffon de coton

doux ou une éponge. Ne jamais utiliser de matériel abrasif

tel que brosse ou éponge à récurer pour nettoyer les surfaces.

- Pour les souillures tenaces, utiliser un détergent liquide

doux tel que le liquide à vaisselle et de l’eau chaude. Ne pas

utiliser de nettoyant abrasif et acide.

- Lire attentivement l’étiquette du produit de nettoyage an

de vérier qu’il soit adéquat. Toujours essayer la solution

de nettoyage sur une surface moins apparente avant de

l’appliquer sur la totalité de la surface.

- Rincer complètement avec de l’eau immédiatement après

l’application du nettoyant.

- Un nettoyage régulier prévient l’accumulation de saleté et

souillures tenaces.

Maintenance and Cleaning

To avoid damage and optimize your product, you must

follow the below recommendations when maintaining your

Kalia product. Damages resulting from inappropriate

handling are not covered by the Kalia warranty.

- Rinse with clean water and dry with a soft cotton cloth or

sponge. Do not use anything abrasive such as a scouring

brush or sponge to clean the surfaces.

- For tough stains, use a gentle liquid detergent such as dish

soap and hot water. Do not use an abrasive and acidic

cleaner.

- Carefully read the label on the cleaning product to make

sure it is safe and appropriate. Always try the cleaning

solution on a less visible surface before applying it to the

rest.

- Completely rinse with water immediately after applying the

cleaner.

- Regular cleaning prevents the accumulation of dirt and

tough stains.

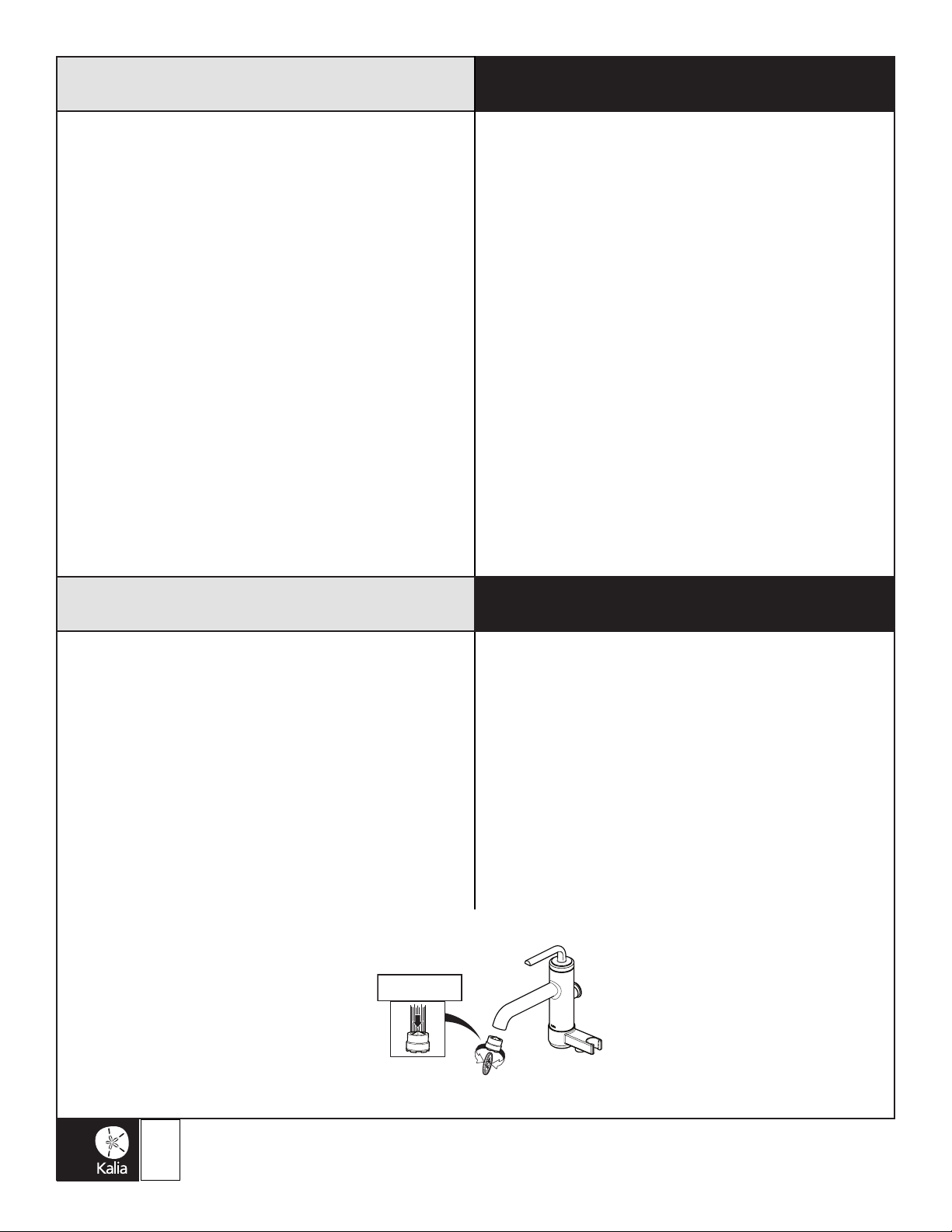

Guide de dépannage Troubleshooting Guide

Before any operation, turn off the water and turn the

faucet on to release the pressure if required.

Water ow is low or non-existent.

Solutions:

- Make sure the water valve is fully opened.

- Make sure no hoses are pinched or twisted.

- Unscrew the aerator using a coin and rinse the aerator (g.

7).

Aerator leaks or the jet coming from it is not uniform.

Solution:

- Unscrew the aerator using a coin and rinse the aerator (g.

7).

Avant toute intervention, couper l’alimentation d’eau et

ouvrir le robinet pour libérer la pression si nécessaire.

Le débit de l’eau est faible ou inexistant.

Solutions:

Vérier si l’alimentation en eau est ouverte à pleine capacité.

- Vérier qu’aucun tuyau ne soit plié ou tordu.

- Dévisser l’aérateur à l’aide d’une pièce de monnaie et rincer

l’aérateur (g. 7).

L’aérateur fuit ou la diffusion du jet qui s’en écoule

n’est pas uniforme.

Solution :

- Dévisser l’aérateur à l’aide d’une pièce de monnaie et rincer

l’aérateur (g. 7).

Fig. 7

Tabla de contenidos

Otros manuales de Producto de plomería de Kalia

Kalia

Kalia Preciso BF1796 Manual de usuario

Kalia

Kalia Preciso BF1804 Manual de usuario

Kalia

Kalia Flip DR1230-000 Series Guía de instalación

Kalia

Kalia KONCEPT EVO KaliaProtek DR2048-005 Series Guía de instalación

Kalia

Kalia 104281 Series Manual de usuario

Kalia

Kalia Umani BF1068 Guía de instalación

Kalia

Kalia CITE BF1276 Guía de instalación

Kalia

Kalia GRAFIK BF1411 Guía de instalación

Kalia

Kalia BF1219 CITE Guía de instalación

Kalia

Kalia ENORA KF1967 Manual de usuario

Kalia

Kalia GRAFIK BF1454 Guía de instalación

Kalia

Kalia GRAFIK BF1292 Guía de instalación

Kalia

Kalia KONTOUR BF1287 Guía de instalación

Kalia

Kalia SKYRIDGE KF1712 Guía de instalación

Kalia

Kalia OZE BF1410 Guía de instalación

Kalia

Kalia BELLINO BF1056 Guía de instalación

Kalia

Kalia Preciso BF1802 Manual de usuario

Kalia

Kalia CITE BF1162-110 Guía de instalación

Kalia

Kalia RUSTIK BF1484 Guía de instalación

Kalia

Kalia MONARK Junior KF1046 Manual de usuario

Kalia

Kalia ROLLAX DR1105 Series Manual de usuario

Kalia

Kalia Once upon a time... water CITE Junior KF1126 Guía de instalación

Kalia

Kalia Kachet KF1425-110 Manual de usuario

Kalia

Kalia Moroka BF1915 Manual de usuario

Manuales populares de Producto de plomería de otras marcas

Weka

Weka 506.2020.00E Instrucciones de funcionamiento

Kohler

Kohler K-6228 Instrucciones de montaje

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manual de usuario

American Standard

American Standard DetectLink 6072121 Manual de usuario

Uponor

Uponor Contec TS Manual de usuario

Pfister

Pfister Selia 49-SL Manual de usuario

Fortis

Fortis VITRINA 6068700 Manual de usuario

Fortis

Fortis MILANO 78211JS Manual de usuario

Kohler

Kohler K-12183 Instrucciones de montaje

Maxxus

Maxxus MX-M206-01 Manual de usuario

Moen

Moen 5922 Series Manual de usuario

Viega

Viega Prevista Pure 8512 Manual de usuario

Kohler

Kohler Centerset K-15240 Instrucciones de montaje

Viega

Viega Prevista Dry 8522.33 Manual de usuario

Sanela

Sanela Lema SLP 59RB Manual de usuario

Elkay

Elkay EDF15AC Manual de instalación

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Manual

baliv

baliv WT-140 Manual de usuario
