WR-MG100
O-ring Maintenance Manual
O-Ring-Wartungshandbuch
Manuel d’entretien du joint d’étanchéité
Onderhoudshandleiding voor de O-ring
Manual de mantenimiento de la junta tórica
Manuale di manutenzione dell’anello circolare
Руководство по уходу за уплотнительным
кольцом
Instrukcja konserwacji pierścienia
uszczelniającego
O 型環維護手冊
WR-MG100-cover.fm Page 1 Monday, November 12, 2007 4:48 PM
2

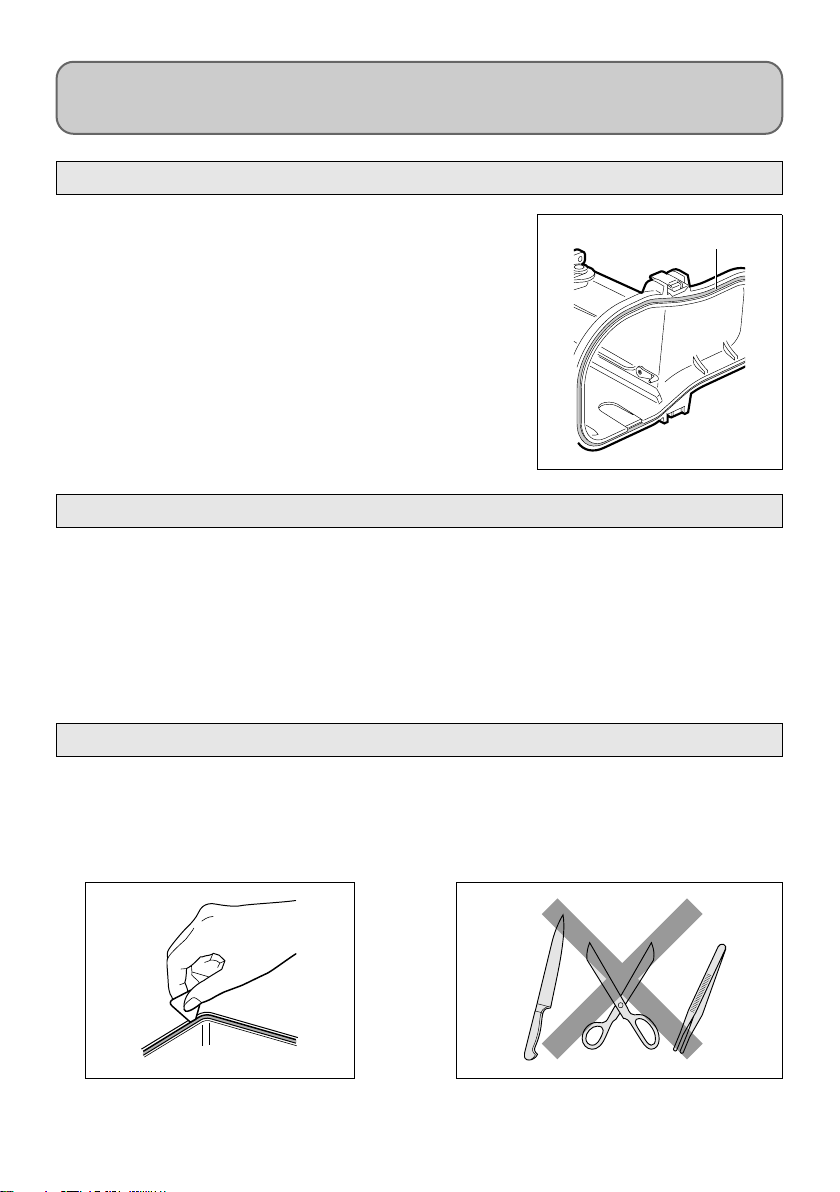

●O-ring is a type of seal used to make underwater
cameras, strobes and other diving instruments,
waterproof.
It looks like a big, thick rubber band.
●The O-ring is an important component that protects the
camera from water by keeping the marine case airtight.
●As a general rule, each time before using
(Salt cr ystals are formed when seawater that entered the O-r ing groove dri es.
Salt crystals just like sand, can cause water leakage.)
●When shooting on the sandy seabed, or when the camera is placed on the
sand
●When not used for a long period of time
●Remove the O-ring
¹To inspect the O-ring, use the pick supplied to remove it from the O-ring groove.
¹Do not use knifes, scissors, tweezers, and other sharp objects which might damage the
O-ring and the O-ring groove.
What is O-ring?
When should the O-ring be inspected?
Inspection and maintenance of the O-ring
O-ring
O-ring
WR-MG100_SHEET_A5.book Page 2 Friday, November 2, 2007 6:58 PM
3

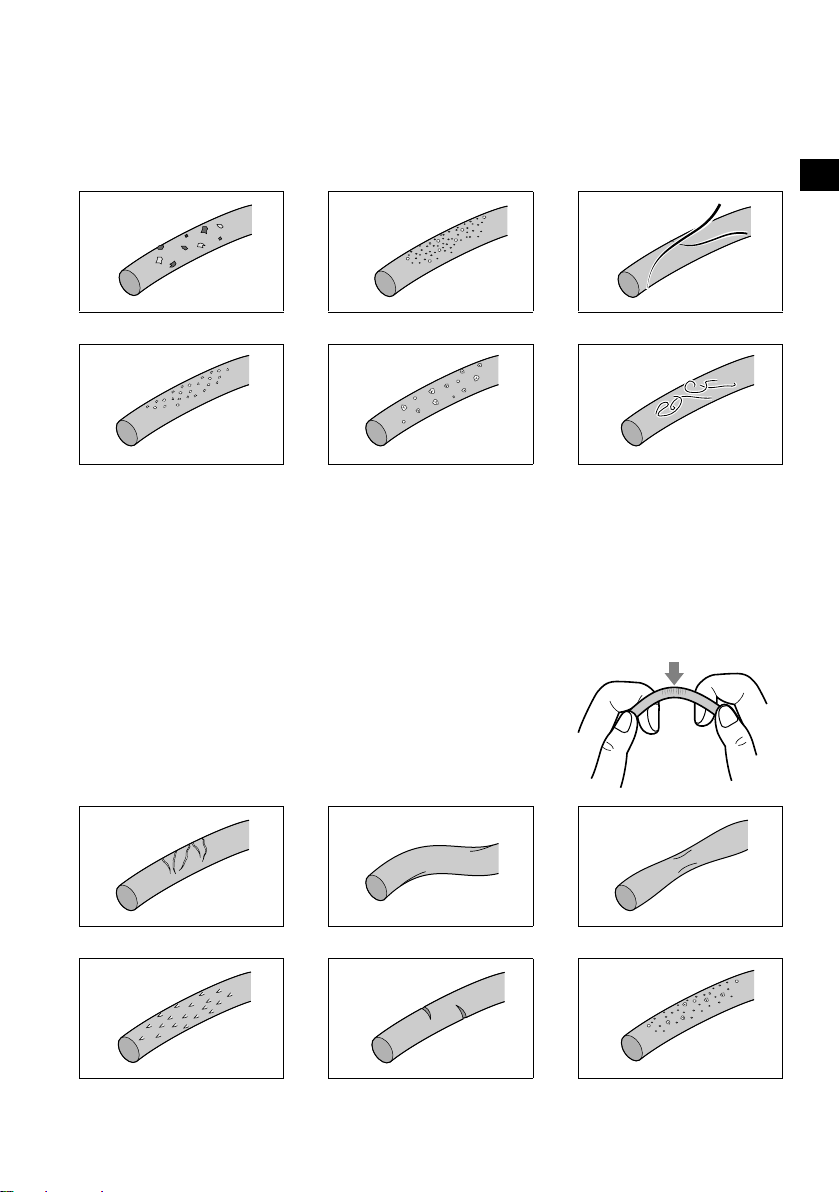

●Check for hair, dirt, sand, salt, dust, and other foreign matter
¹Even small foreign matter can cause water leakage.
●Check for foreign matter that are not visible by rubbing gently with your
fingers
¹Be sure to remove all foreign matter.
●Wipe off any residual grease
Wipe off gently with a soft cloth or tissue paper.
¹After wiping, make sure the fiber of the cloth or tissue paper is not adhered to the
O-ring.
●Check for any deforms (distorted, crushed), cracks or cuts on the surface
Cracks on the O-ring can be easily spotted by bending and
twisting it gently.
¹Never use an O-ring if it is deformed, cracked, or
damaged in any way. It can cause water leakage.
¹Replace the O-ring with a brand new one every year.
Even if there are no nicks, cracks, etc., its effectiveness
will deteriorate due to wear.
JDirt JSand JHair
JDust JSalt JLint
JCracks JDistortion JCrushed
JFrayed JNicks JSand corrosion
Cracks
WR-MG100_SHEET_A5.book Page 3 Friday, November 2, 2007 6:58 PM
4
●Apply silicone grease on the O-ring
The O-ring needs to be re-greased when its surface appears dry.
Be sure to remove the O-ring and apply the silicone grease on it.
ASqueeze about 1 cm onto your finger
BApply it on the O-ring by holding the O-ring with your fingers.
If the amount applied is not enough, repeat the above step.
¹Make sure that you do not apply too much grease!
Dirt and dust will easily adhere if too much grease is applied.
Neither will it improve the waterproofing. Be sure to apply moderately.
¹Do not pull too strongly!
This will cause deformation.
●Check for any foreign matter in the O-ring groove
Inspect thoroughly as it is usually not visible.
Grains of sand and crystallize salt may be stuck inside.
Remove them carefully by either using an air spray or a swab.
¹Make sure the fibers of the swab are not adhered.
O-ring
Grease
About 1 cm
S
P
R
A
Y
Swab
Groove
WR-MG100_SHEET_A5.book Page 4 Friday, November 2, 2007 6:58 PM
5

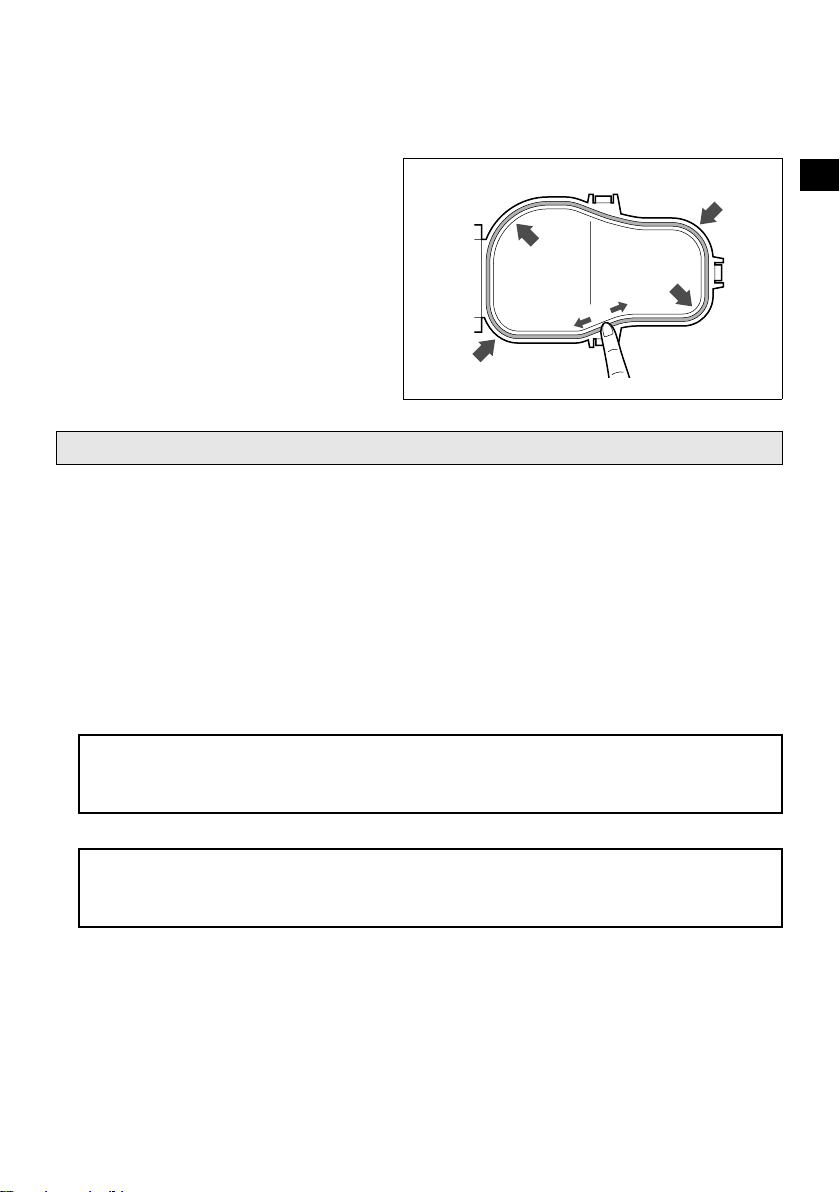

●Insert the O-ring after inspection
Make sure no foreign matter is adhered when placing the greased O-ring back to the
groove.
Do not pull too strongly, and make sure the O-ring is placed evenly and not twisted.
<POINT>
Insert from the four diagonal corners
and smooth out evenly.
●If you do not intend to use the marine case for a long period of time,
remove the O-ring and allow it to rest.
ARemove the O-ring.
¹Be sure to use the pick supplied.
BWipe off the grease gently.
CCheck for any foreign matter that might be adhered to it.
DPut the O-ring inside a clean plastic bag, and store in a way that it will not be subject to
stress.
¹Do not put in moth balls and other insect repellents.
Storing the O-ring
¹Do not leave the O-ring as-is in the marine case for a long period of time.
It may deform due to heat and pressure resulting from the locked and tightened state.
¹Do not store in hot and humid locations.
This will cause the O-ring to deteriorate more quickly.
1
3
2
5
4
WR-MG100_SHEET_A5.book Page 5 Friday, November 2, 2007 6:58 PM
6
●Ein O-Ring ist eine Dichtung, die Unterwasser-Kameras,
Blitzgeräte und andere Tauchgeräte wasserdicht
absiegelt.
Er sieht wie ein dicker Gummiring aus.
●Der O-Ring ist ein wichtiges Bauteil, das das
Unterwassergehäuse luftdicht macht und dadurch die
Kamera vor eindringendem Wasser schützt.
●Generell vor jeder Verwendung
(Wenn in die Fuge des O-Rings eingedrungenes Meerwasser trocknet, bilden sich
Salzkristalle. Salzkristalle können, wie Sand, zum Eindringen von Wasser führen.)
●Bei Aufnahmen an einem sandigen Meeresgrund, oder wenn die Kamera
auf Sand gestellt wird
●Nach längerem Nichtgebrauch
●Entfernen Sie den O-Ring
¹Entfernen Sie mit dem mitgelieferten Plättchen den O-Ring aus der O-Ring-Fuge, um
ihn zu inspizieren.
¹Verwenden Sie hierzu weder Messer, Scheren, Pinzetten oder andere scharfe
Gegenstände, da diese den O-Ring und die O-Ring-Fuge beschädigen könnten.
Was ist ein O-Ring?
Wann sollte der O-Ring überprüft werden?
Inspektion und Wartung des O-Rings
O-Ring
O-Ring
WR-MG100_SHEET_A5_GE.book Page 6 Friday, November 2, 2007 1:48 PM
7

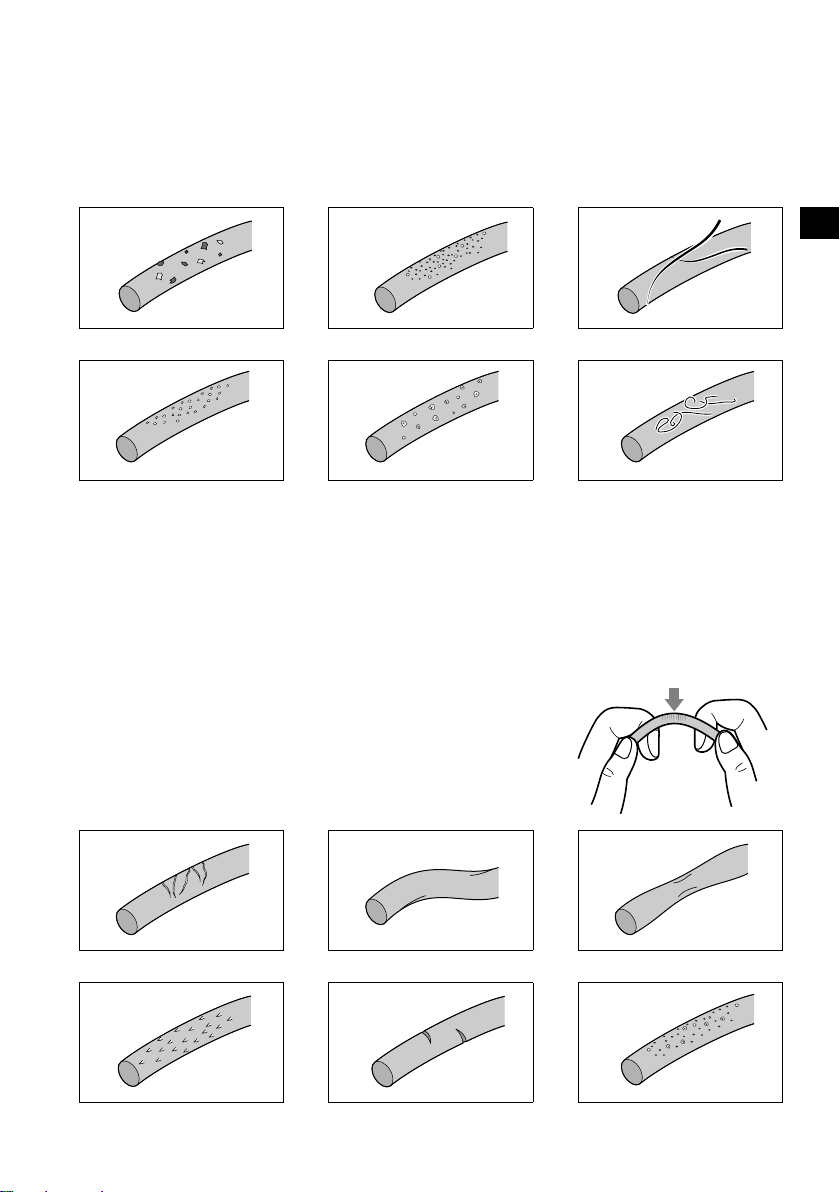

●Überprüfen Sie, ob Haare, Schmutz, Salz, Staub oder sonstige
Fremdkörper vorhanden sind.
¹Selbst kleine Fremdkörper können dazu führen, dass Wasser eindringt.
●Suchen Sie nach nicht sichtbaren Fremdkörpern, indem Sie vorsichtig Ihre
Finger entlangreiben.
¹Sie müssen unbedingt alle Fremdkörper entfernen.
●Wischen Sie vorhandenes Fett ab
Vorsichtig mit weichem Tuch oder Seidenpapier abwischen.
¹Nach dem Abwischen sicherstellen, dass keine Fasern des Tuchs oder Seidenpapiers
am O-Ring haften.
●Auf Verformungen (Quetschung, Drehung), Risse oder Schnitte an der
Oberfläche untersuchen.
Mann kann Risse im O-Ring leicht entdecken, indem man
ihn vorsichtig biegt und dreht.
¹Verwenden Sie niemals einen O-Ring, wenn er verformt
ist oder Risse oder andere Beschädigungen aufweist.
Dadurch könnte Wasser eindringen.
¹Ersetzen Sie den O-Ring jedes Jahr durch einen neuen.
Selbst wenn keine Scharten, Risse, etc. vorhanden sind,
leidet der O-Ring unter Verschleiß.
JSchmutz JSand JHaare
JStaub JSalz JFusseln
JRisse JVerformung JQuetschung
JAusfransung JScharten JKorrosion durch Sand
Risse
WR-MG100_SHEET_A5_GE.book Page 7 Friday, November 2, 2007 1:48 PM
8

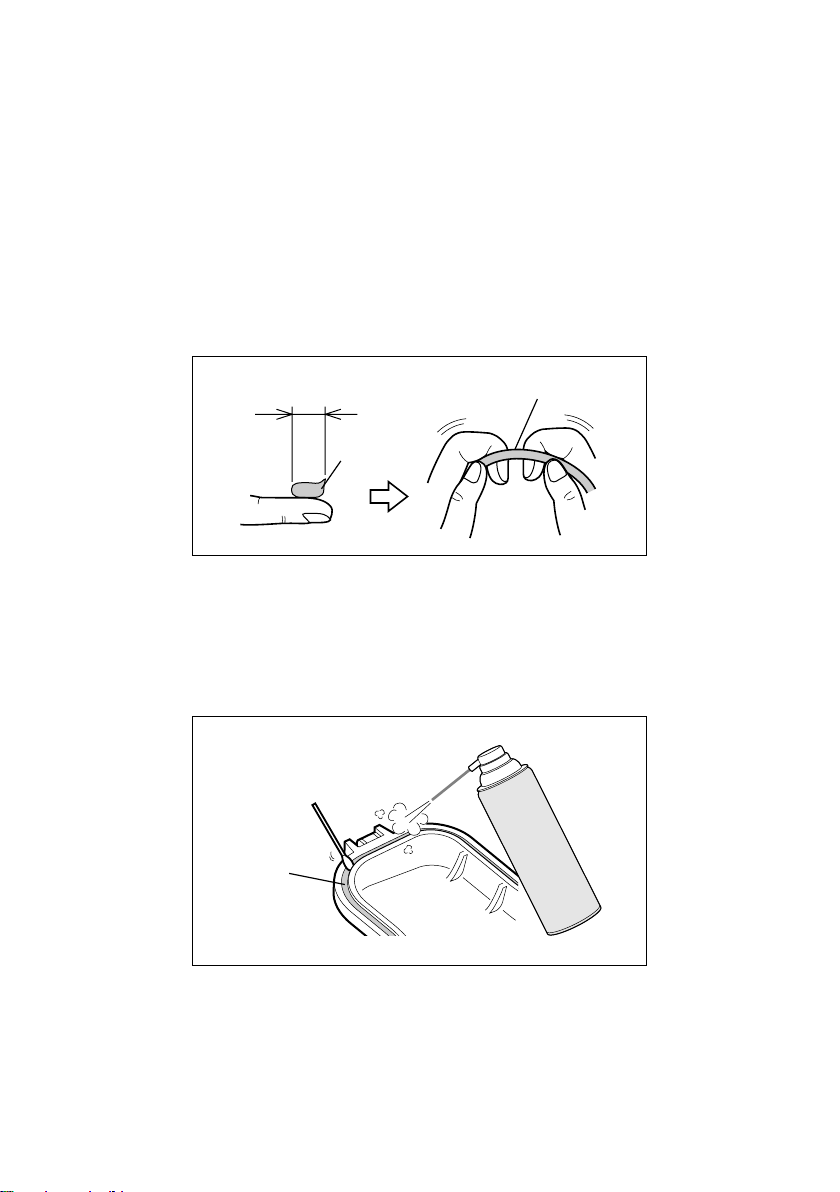

●Tragen Sie Silikonfett auf den O-Ring auf
Wenn die Oberfläche des O-Rings trocken erscheint, muss er erneut eingefettet werden.
Entfernen Sie dazu den O-Ring und tragen Sie das Silikonfett auf.
ADrücken Sie einen ca. 1 cm langen Strang auf Ihren Finger.
BHalten Sie den O-Ring mit den Fingern, um das Silikonfett aufzutragen.
Wenn die Menge nicht reicht, wiederholen Sie obigen Schritt.
¹Verwenden Sie nicht zu viel Silikonfett!
Bei Verwendung von zu viel Fett können sich Schmutz und Staub ansammeln.
Dies gefährdet die wasserfeste Abdichtung. Tragen Sie das Fett mäßig auf.
¹Ziehen Sie nicht zu stark!
Dadurch könnte der O-Ring verformt werden.
●Prüfen Sie, ob sich in der O-Ring-Fuge Fremdkörper befinden
Prüfen Sie dies gründlich, da Fremdkörper oft nicht sichtbar sind.
Es können sich darin Sandkörner und Salzkristalle befinden.
Entfernen Sie diese vorsichtig mit Pressluft oder einem Tupfer.
¹Vergewissern Sie sich, dass keine Fasern vom Tupfer zurück bleiben.
O-Ring
Fett
Ca. 1 cm
S
P
R
A
Y
Tupfer
Fuge
WR-MG100_SHEET_A5_GE.book Page 8 Friday, November 2, 2007 1:48 PM
9

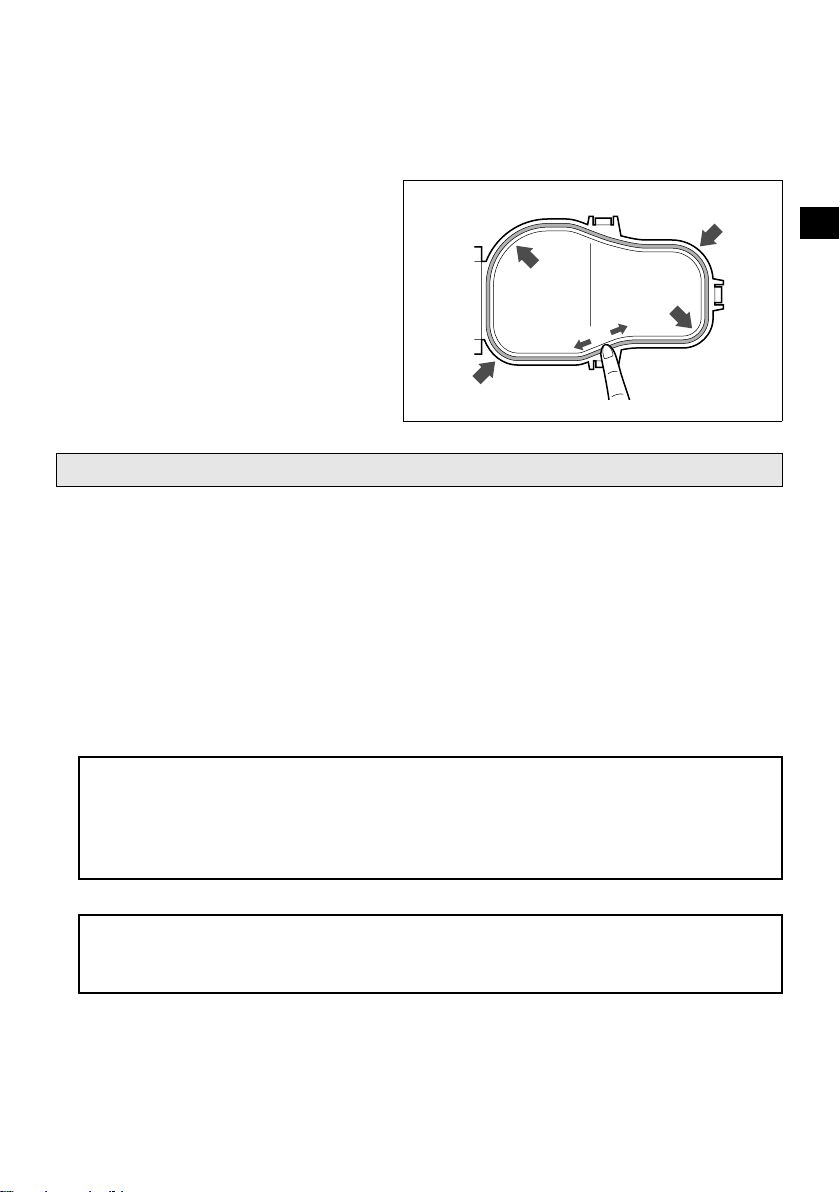

●Legen Sie den O-Ring nach der Inspektion wieder ein
Vergewissern Sie sich, dass keine Fremdkörper daran haften, wenn Sie den eingefetteten
O-Ring wieder in die Fuge legen.
Ziehen Sie nicht zu stark und vergewissern Sie sich, dass der O-Ring gleichmäßig
platziert und nicht verdreht ist.
<POINT>
An den vier diagonalen Ecken
einführen und glattstreichen.
●Wenn Sie das Unterwassergehäuse längere Zeit nicht verwenden, müssen
Sie den O-Ring entfernen und lagern.
AEntfernen Sie den O-Ring.
¹Verwenden Sie hierzu das mitgelieferte Plättchen.
BWischen Sie das Fett vorsichtig ab.
CPrüfen Sie, ob Fremdkörper am O-Ring kleben.
DStecken Sie den O-Ring in einen sauberen Plastikbeutel und lagern Sie ihn so, dass er
nicht belastet wird.
¹Stecken Sie keine Mottenkugeln oder andere Insektenschutzmittel hinein.
Lagerung des O-Rings
¹Lassen Sie den O-Ring nicht einfach über längere Zeit im
Unterwassergehäuse.
Durch die aus der Verriegelung resultierende Hitze bzw. den Druck kann er verformt
werden.
¹Lagern Sie ihn nicht an warmen und feuchten Standorten.
Dadurch verschleißt der O-Ring schneller.
1
3
2
5
4
WR-MG100_SHEET_A5_GE.book Page 9 Friday, November 2, 2007 1:48 PM
10

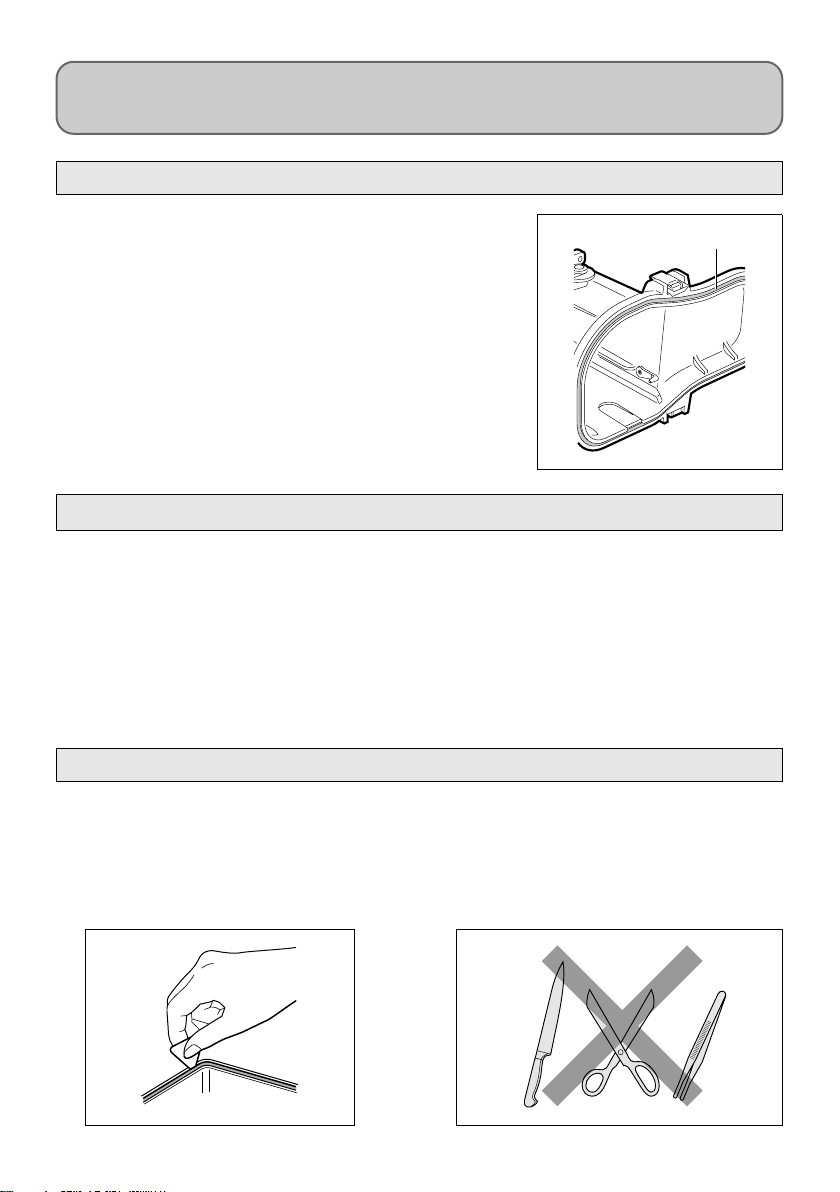

●Un joint d’étanchéité est un type de sceau utilisé pour
rendre les caméscopes, les stroboscopes et autres
instruments de plongée résistants à l’eau.
Il ressemble à une grosse bande de caoutchouc
épaisse.
●Le joint d’étanchéité est un composant important qui
protège le caméscope de l’eau en gardant le boîtier
sous-marin étanche à l’air.
●Règle générale, chaque fois que vous l’utilisez
(Les cristaux de sel se forment lorsque l’eau de mer entre dans la rainure du joint
d’étanchéité et sèche. Les cristaux de sel, comme le sable, peuvent causer des fuites
d’eau.)
●Lorsque vous utilisez votre caméscope sur un fond marin sableux, ou s’il
est déposé sur le sable
●Lorsque vous ne l’utilisez pas pendant une longue période
●Retirer le joint d’étanchéité
¹Pour inspecter le joint d’étanchéité, utilisez le médiateur fourni pour le retirer de la
rainure.
¹N’utilisez pas de couteau, de ciseau, de pince ou d’autres objets coupants, qui
pourraient endommager le joint d’étanchéité et la rainure.
Qu’est-ce qu’un joint d’étanchéité?
À quel moment le joint d’étanchéité doit-il être inspecté?
Inspection et entretien du joint d’étanchéité
Joint d’étanchéité
Joint d’étanchéité
WR-MG100_SHEET_A5_FR.book Page 10 Friday, November 2, 2007 1:59 PM
