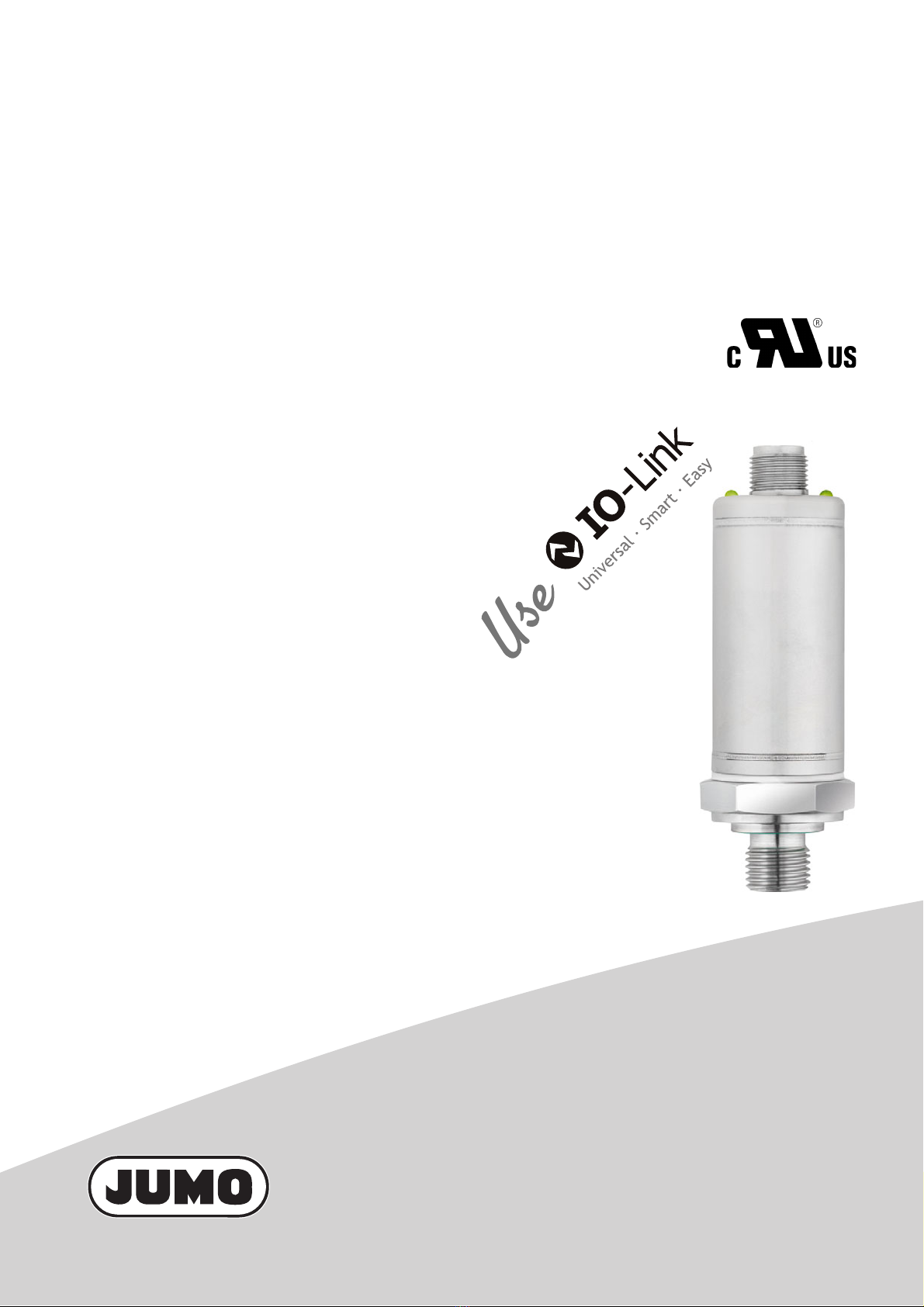

JUMO DTRANS p35 Guía de referencia

40205800T97Z000K000

V5.00/DE-EN-FR/00656422/2022-10-21

JUMO dTRANS p35

Kurzanleitung

Brief Instructions

Notice succinte

40205800T97Z000K000

DE/00656422/2022-10-21

JUMO dTRANS p35

Drucksensor mit IO-Link

Kurzanleitung

Inhalt

1 Einleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

1.1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

1.2 Beschreibung und Verwendungszweck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

1.3 Heiße Medien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

1.4 Gefahrstoffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

1.5 Zulassungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1.6 Anzeige- und Anschlusselemente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

1.7 Abmessungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

2 Geräteausführung identifizieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

2.1 Typenschild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

2.2 Bestellangaben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

2.3 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

2.4 Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

3 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4 Elektrischer Anschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.1 Anschlussbeispiele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

1 Einleitung

Hinweise zur Dokumentation

Diese Kurzanleitung enthält die wichtigsten Informationen über die Montage und den elektrischen An-

schluss des Geräts. Die Kurzanleitung ist jedem Gerät beigelegt. Für weitergehende Informationen steht

die Betriebsanleitung als PDF-Dokument zur Verfügung. Diese enthält auch die vollständigen techni-

schen Daten des Geräts.

HINWEIS!

Die PDF-Dokumente stehen unter www.jumo.de zum Download bereit.

1.1 Sicherheitshinweise

Allgemein

Diese Anleitung enthält Hinweise, die Sie zu Ihrer eigenen Sicherheit sowie zur Vermeidung von Sach-

schäden beachten müssen. Diese Hinweise sind durch Zeichen unterstützt und werden in dieser Anlei-

tung wie gezeigt verwendet.

Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung an ei-

nem für alle Benutzer jederzeit zugänglichen Platz auf.

Sollten bei der Inbetriebnahme Schwierigkeiten auftreten, bitten wir Sie, keine Manipulationen vorzuneh-

men, die Ihren Gewährleistungsanspruch gefährden können!

Warnende Zeichen

VORSICHT!

Dieses Zeichen in Verbindung mit dem Signalwort weist darauf hin, dass ein Sachschaden oder ein

Datenverlust auftritt, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.

Hinweisende Zeichen

HINWEIS!

Dieses Zeichen weist auf eine wichtige Information über das Produkt oder dessen Handhabung oder

Zusatznutzen hin.

DOKUMENTATION LESEN!

Dieses Zeichen – angebracht auf dem Gerät – weist darauf hin, dass die zugehörige Gerätedokumen-

tation zu beachten ist. Dies ist erforderlich, um die Art der potenziellen Gefährdung zu erkennen und

Maßnahmen zu deren Vermeidung zu ergreifen.

VERWEIS!

Dieses Zeichen weist auf weitere Informationen in anderen Abschnitten, Kapiteln oder anderen Anlei-

tungen hin.

ENTSORGUNG!

Dieses Gerät und, falls vorhanden, Batterien gehören nach Beendigung der Nutzung nicht in die Müll-

tonne! Bitte lassen Sie sie ordnungsgemäß und umweltschonend entsorgen.

1 Einleitung

1.2 Beschreibung und Verwendungszweck

HINWEIS!

Lesen Sie diese Anleitung, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung an ei-

nem für alle Benutzer jederzeit zugänglichen Platz auf.

Der Drucksensor dient der Relativ- und Absolutdruckmessung und Überwachung in Flüssigkeiten und

Gasen. Durch Druckeinwirkung auf den Drucksensor wird ein Signal erzeugt, verstärkt, digitalisiert und

weiterverarbeitet.

Der Drucksensor ist mit einer IO-Link-Schnittstelle gemäß Spezifikation 1.1 ausgerüstet. IO-Link ermög-

licht eine bidirektionale Kommunikation und wird zum Austausch der Prozessdaten, der Parameter, der

Diagnoseinformationen und der Statusmeldungen verwendet. Die beiden grünen LEDs leuchten dauer-

haft, sobald das Gerät mit Spannung versorgt wird. Ist eine IO-Link-Verbindung aufgebaut, blinken die

LEDs.

Das Schaltverhalten und die Schaltschwellen der Schaltausgänge (max. 2 Stück; p- oder n-schaltend)

lassen sich - wie viele weitere Parameter - individuell konfigurieren. Für die Konfiguration ist ein beliebi-

ger IO-Link-Master einsetzbar.

Der Drucksensor eignet sich damit für den Einsatz im Anlagen- und Maschinenbau zum Anschluss an

Automatisierungssysteme. Dem Anwender stehen eine Vielzahl von Druckanschlüssen und Messberei-

chen zur Verfügung.

Der Drucksensor ist UL-zugelassen. Die Zulassung sieht die Verwendung des Drucksensors grundsätz-

lich nur in Innenräumen vor.

Wenn der Drucksensor in einer Weise verwendet wird, die nicht vom Hersteller vorgesehen ist,

kann der vom Drucksensor gebotene Schutz beeinträchtigt sein!

1.3 Heiße Medien

Heiße Medien können zu heißen Geräteoberflächen führen und eine Verletzungsgefahr darstellen.

• Das Gerät und die Anlage abkühlen lassen.

• Geeignete Schutzausrüstung tragen.

• Bei Bedarf Berührungsschutz installieren.

1.4 Gefahrstoffe

Gefahrstoffe als Medium können zu abrasiven und korrosiven Schäden von mediumberührten Bauteilen

des Produkts führen. Medium kann austreten und eine Brandgefahr sowie eine Gesundheitsgefährdung

darstellen.

Risikobeurteilung unter Berücksichtigung des Sicherheitsdatenblatts des betreffenden Gefahrstoffs für

Montage, Betrieb, Wartung, Reinigung und Entsorgung durchführen:

• Abgleich und systematisches Kontrollieren der Beständigkeit der mediumberührten Bauteile des

Produkts und der zulässigen Umgebungsbedingungen.

• Prüfung der Gefährdung von Mensch und Umwelt.

• Prüfung der Brandgefahr aufgrund der Werkstoffe des Produkts, der zulässigen Umgebungsbedin-

gungen und der Spannungsversorgung.

1 Einleitung

1.5 Zulassungen

1.6 Anzeige- und Anschlusselemente

Bezeichnung UL

Prüfstelle -

Zertifikat-Nr. 2022-07-27-E201387

Prüfgrundlage UL 61010-1, 3 Ed. Mai 2012 revised 19. Juli 2019 und CAN/CSA-C22.2 No.

61010-1 (2012-05). 3. Ed. with revision through 2018-11

Gilt für Typ 402058

(1) Status-LEDs

(2) Druckanschluss mit Membran zur Druckerfassung

(3) M12-Anschluss

(4) Schutzkappe für Lagerung und Transport

(1)

(3) (4)(1)

(1)

(2)

1 Einleitung

1.7 Abmessungen

Typ 402058/000-XXX-458-5XX-20-36/000 Typ 402058/000-XXX-458-5XX-20-36/000

nicht-frontbündige Ausführungen

502, 504, 511, 521 und 523; Messbereich ≤ 100 bar

frontbündige Ausführung

571, 574 und 575; Messbereich ≤ 100 bar

Ø 27

M12 × 1

Ø 27

M12 × 1

Typ 402058/000-XXX-458-997-20-36/000 Typ 402058/000-XXX-458-XXX-20-36/000

JUMO PEKA; Messbereich ≤ 100 bar Hochdruck-Ausführung; Messbereich > 100 bar

Ø 27

M12 × 1

Ø 27

1 Einleitung

Prozessanschlüsse

502 504 511

G 1/4 DIN EN 837 G 1/2 DIN EN 837 1/4-18 NPT DIN EN 837

Ø 5

Ø 9.5

25.5

G 1/4

≤ 20 Nm

Ø 17.5

G 1/2

Ø 6

33.5

≤ 30 Nm

1/4-18 NPT

25.5

≤ 20 Nm

521 523 571

G 1/4 DIN 3852-11 G 1/2 DIN 3852-11 G 3/4 frontbündig DIN 3852-11

A Profildichtung G 1/4 A Profildichtung G 1/2 A Profildichtung G 3/4

G 1/4

Ø 19

24.5

≤ 20 Nm

G 1/2

Ø 27

26.5

≤ 30 Nm

G 3/4

≤ 30 Nm

574 575 612 bis 616

G 1/2 frontbündig mit 2-fach Dich-

tung

G 3/4 frontbündig mit 2-fach Dich-

tung

Klemmstutzen (Clamp)

A Profildichtung G 1/2 A Profildichtung G 3/4

B O-Ring 15.1 × 1.6 B O-Ring 20.35 × 1.78

G 1/2

Ø 18

Ø 27

32.5

23.5

20.5

≤ 30 Nm

Ø 32

G 3/4

Ø 23.8

23.5

20.5

≤ 30 Nm

1 Einleitung

997

JUMO PEKA

A O-Ring 26 × 2.5

B O-Ring 21 × 2.5

Hygienischer Prozessanschluss für

Adaptersystem JUMO PEKA (Ty-

penblatt 409711)

32.5

≤ 20 Nm

Ø 36

20.5

Prozessan-

schluss

DN DN Nominal size Ø D1ØD

DIN 32676 (Zoll) ISO 2852

612 10 12 27.5 34

15 12.7

20 17.2

21.3

613 25 1“ 25 43.5 50.5

32 1,5“ 33.7

40 38

616 50 2“ 40 56.5 64
