JBL S3100 MKII R/L Manual de usuario

Technical Manual

S3100 MKII R/L

JBL Consumer Products, Inc. 250 Crossways Park Dr., Woodbury, New York 797 2/00

YEL

YEL/BLK

HIGH

FREQUENCY

TRANSDUCER

73988

S3100MKII

NETWORK, H.F., 333938-001

NETWORK, L.F., 333938-002

8500 Balboa Blvd., Northridge, CA USA

BI-AMP

NORMAL/

BI-WIRE

LOW

FREQUENCY

TRANSDUCER

317294-001

GRN

GRN/BLK

00382

ACOUSTIC & ELECTRICAL SPECIFICATIONS:

lNominal Impedance: 89

lMax Amp Power: 200 watts*

lFrequency Response: 30Hz~20kHz (-6dB)

lSensitivity: 95dB (2.83V/ m)

lCrossover Frequency: 750Hz( 2dB/oct.)

SYSTEM COMPONENTS:

lCabinet S3 00 MKII (Not for Sale)

lGrille:

Grille (L) 3 632 -00

Grille (R) 3 632 -002

lLow-Frequency Transducer: 3 7294-00 (ME 50HS)

DC Resistance 5.7 Ω ± 0%

lHigh Frequency Transducer: 73988 (275ND)

DC Resistance 3.2 Ω ± 0%

lCrossover Network:

Low Frequency 333938-002

High Frequency 333938-00

AURAL SWEEP TEST SPECIFICATIONS:

lSystem Aural Sweep Test 6.0V Input 30 Hz to 20 kHz

lL.F. Aural Sweep Test 5.0V Input 30 Hz to kHz

lH.F. Aural Sweep Test 2.83V Input 500 Hz to 20 kHz

PHYSICAL SPECIFICATIONS:

lDimensions (WxHxD) 22 x 43 3/8 x 6”

(56 x 02x406mm)

lWeight 40 lbs/63.5kg Each

WARRANTY:

lRefer to Warranty Statement packed with each product.

* The maximum recommended amplifier power rating will

ensure proper system headroom to allow for occasional peaks.

We do not recommend sustained operation at these maximum

power levels.

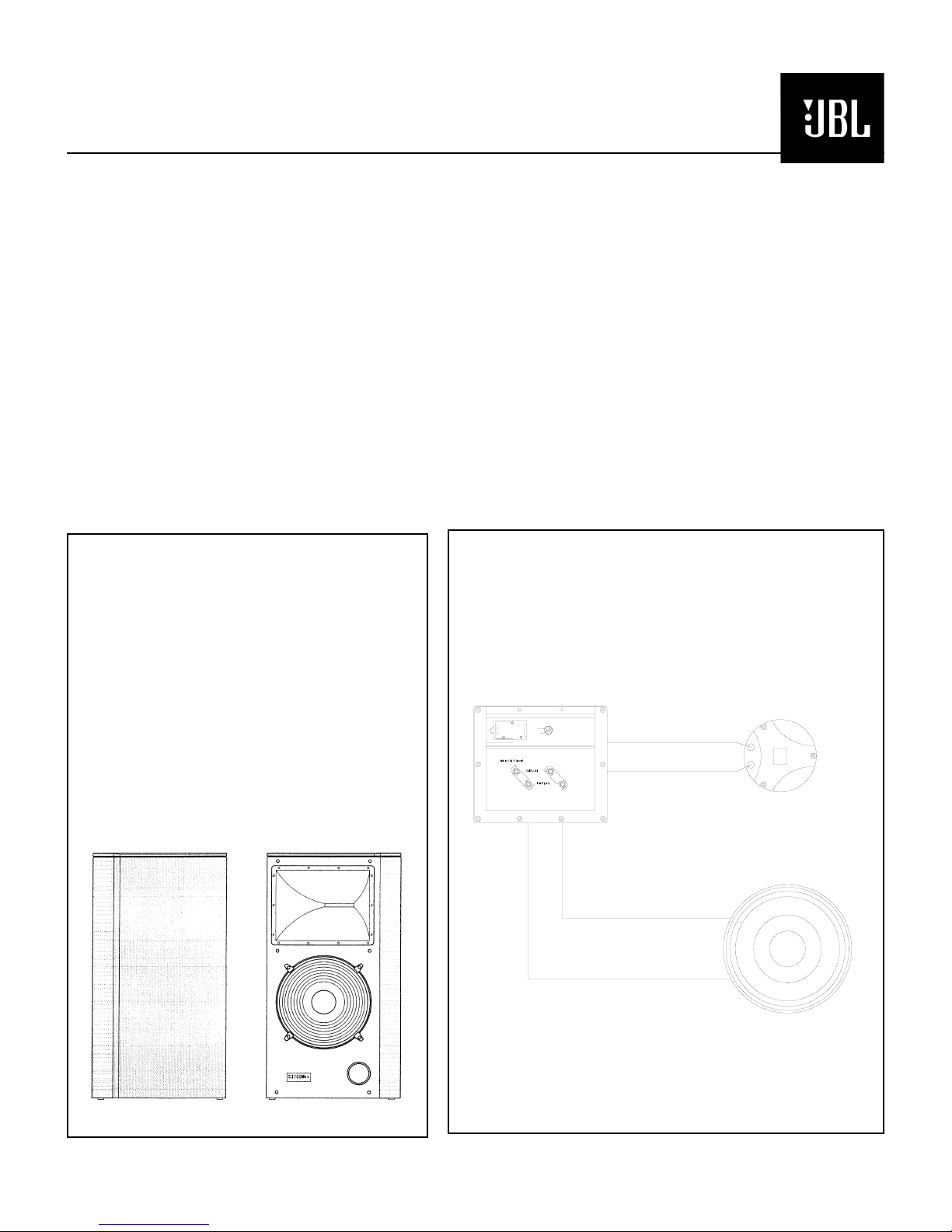

PARTS LIST WIRING DIAGRAM

S3100 MKIII

HORN N/A-Use 3 938 -00

HORN GASKET 3 54 4-00

GRILLE CUP (6) 72546

WOOFER GASKET 3202 6-00

WOOFER MNT. CLAMP (4) 60958-0

BATTERY COVER 75033-0085

JBL LOGO 3 3668-00

OUTER CARTON 333939-00

END PAD, TOP, BOT 3 966-00

3 966-002

DESCRIPTION PART NO.

JBL Consumer Products, Inc. 250 Crossways Park Dr., Woodbury, New York 797 2/00

12uF

100V

12uF

100V

R101

2.2Megohms

1/4W

+9V

R3a

62ohms

10ohms

10W

0.2mH

R103

2.2Megohms

0.25W

C11

12uF

100V

C13

12uF

100V

2.0mH

7.5ohms

+9V

2.0mH

+9V

R104

2.2Megohms

0.25W

C17

6.2uF

100V

2.4ohms

C15

6.2uF

100V

+9V

R105

2.2Megohms

0.25W

C21

6.2uF

100V

2.7ohms

C19

6.2uF

100V

1.15mH

YEL

YEL/BLK

+9V

INPUT

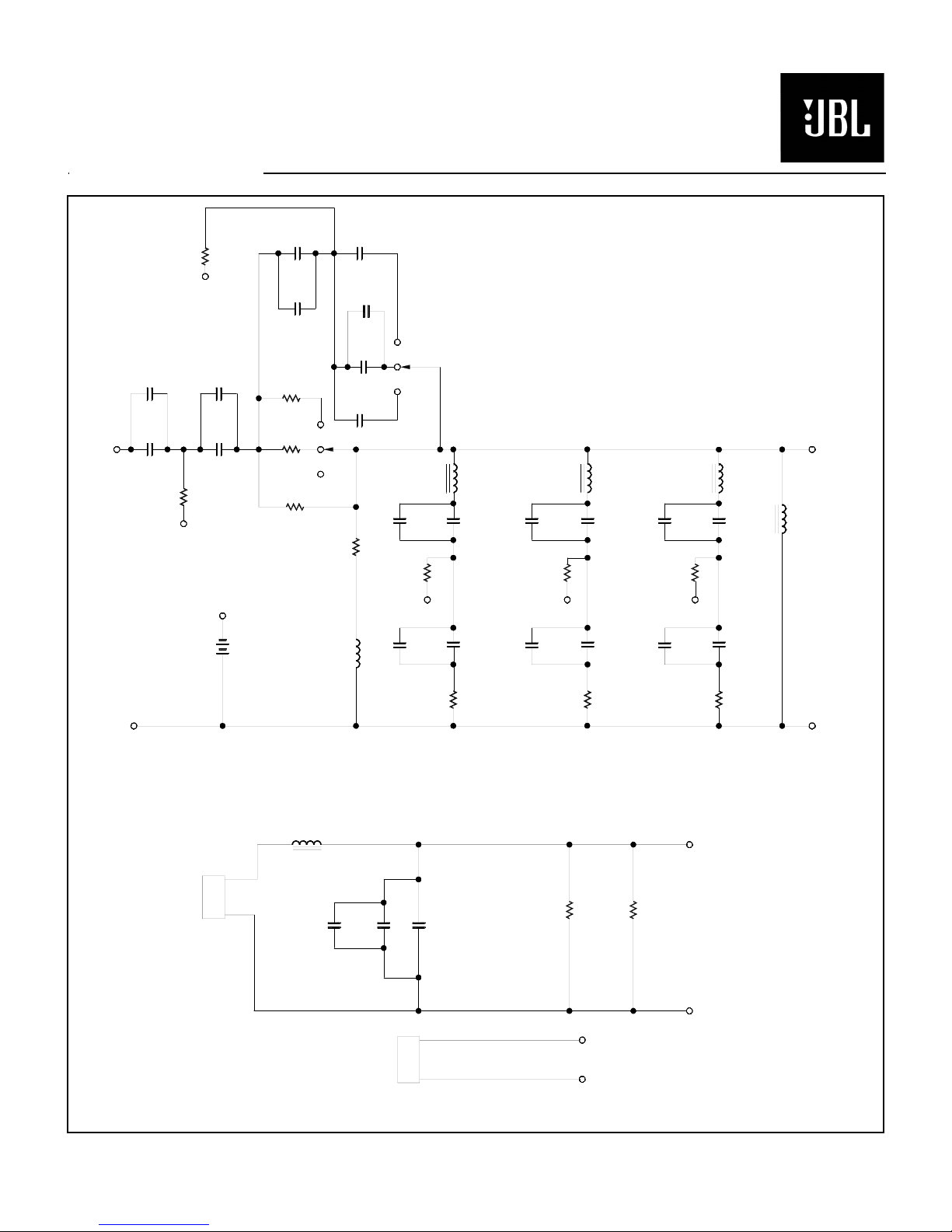

S3100MKII H.F.

SCHEMATIC

P/N 333938-001

00381

3.0mH

C1A

22uF

NPE

4 PIN

CONNECTOR

MALE

150ohms

10W

150ohms

10W

GRN

GRN/BLK

L.F.

S3100MKII L.F.

SCHEMATIC

P/N 333938-002

4 PIN

CONNECTOR

FEMALE

RED

BLACK

TO RED LF BINDING POST

TO BLACK LFBINDING POST

BLACK

12ohms

10W

R3b

24ohms

5W C9a

2.5uF

100V

4uF

100V

C9b

8uF

100V

4uF

100V

R102

2.2Megohms

0.25W

0.6mH

H.F.

20uF

100V

RED

S1a

S1b

+1.2dB

0 dB

-1.2 dB

0.01uF

100V

0.01uF

100V

+9V C10

0.01uF

100V

C12

0.01uF

100V

C16

0.01uF

100V

C20

0.01uF

100V

C14

0.01uF

100V

C18

0.01uF

100V

C22

0.01uF

100V

0.01uF

100V

0.01uF

100V

Technical Manual

S3100 MKII R/L

S3100 MKIII

Schematics
