ACOUSTIC & ELECTRICAL SPECIFICATIONS:

• Nominal Impedance 8 Ohms

• Max Amp Power 60 Watts*

• Frequency Response 45Hz – 20kHz (–10dB)

• Sensitivity 87dB (2.83V @ 1 meter)

• Crossover Frequency 3,000Hz

SYSTEM COMPONENTS:

• Grille, Gray 590-0275

• Low-Frequency Transducer 5-1/4" (133mm) Titanium-

laminate cone w/rubber

surround (590-0276)

DC Resistance 5.6 Ohms, ±10%

• High-Frequency Transducer 1" (25mm) Titanium-laminate

dome, w/swivel mount

(590-0278)

DC Resistance 7.5 Ohms, ±10%

• Crossover Network 590-0277

AURAL SWEEP TEST SPECIFICATIONS:

• System Aural Sweep Test 6.0V Input 40Hz to 20kHz

• L.F. Aural Sweep Test 5.0V Input 40Hz to 4kHz

• H.F. Aural Sweep Test 2.83V Input 2kHz to 20kHz

PHYSICAL SPECIFICATIONS:

• Plate Size (W x H) 7-1/2" x 10" (191mm x 254mm)

• Mounting Cutout

Size (W x H) 6-1/8" x 8-11/16"

(156mm x 221mm)

• Mounting Depth 3-3/4" (95mm)

• Weight 8 lb/3.6kg (sold in pairs)

WARRANTY:

• Refer to Warranty Statement packed with each product.

* The maximum recommended amplifier power rating will ensure

proper system headroom to allow for occasional peaks. We do not

recommend sustained operation at these maximum power levels.

Legend on Page 2

1111

6uF

100V L2

0.5mH

14uF

100V

1.6mH

5.1 ohms

10 watts

3.9 ohms

10 watts

GRN .250

BLK .205

YEL .110

BLK .110

590-0277

590-0278

590-0276

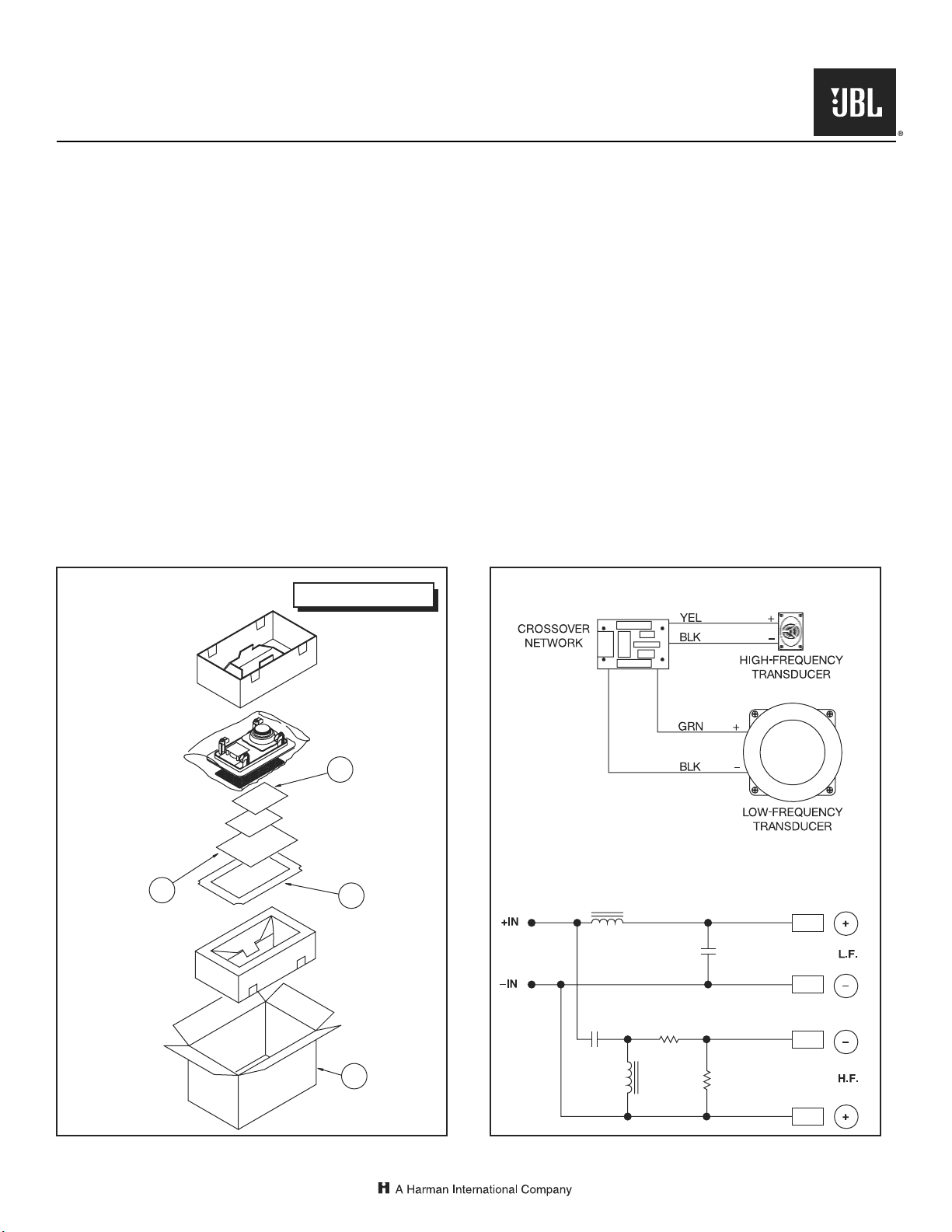

IS5 SCHEMATIC

Technical Manual

IS5 Performance™Series

1/07

Harman Consumer Group, Inc., 250 Crossways Park Drive, Woodbury, New York 11797

PACKAGING WIRING DIAGRAM

GRILLE CLOTH

TWEETER

BAFFLE

DOG

NETWORK

WOOFER

(4) (4)

Item Part No. Description

1 590-0279 BAFFLE IS5

2 590-0275 GRILLE ASS’Y

3 590-0276 5-1/4" WOOFER

4 590-0277 CROSSOVER NETWORK

5 590-0278 1" TWEETER

6 GRILLE CLOTH not sold alone – see 590-0275

7 590-0173 DOG EAR W/SCREW

8 180-0030 JBL LOGO

9 N/A WARRANTY CARD

10 170-1034 OWNER’S MANUAL

11 220-0737 OUTER CARTON

12 220-0440 TEMPLATE

IS5 ROUGH-IN FRAME part #RIF5

EXPLODED VIEW

Technical Manual

IS5 Performance™Series

1/07

Harman Consumer Group, Inc., 250 Crossways Park Drive, Woodbury, New York 11797
