Jacuzzi SAVANNAH-B40C Manual de usuario

p. 12015-06-15

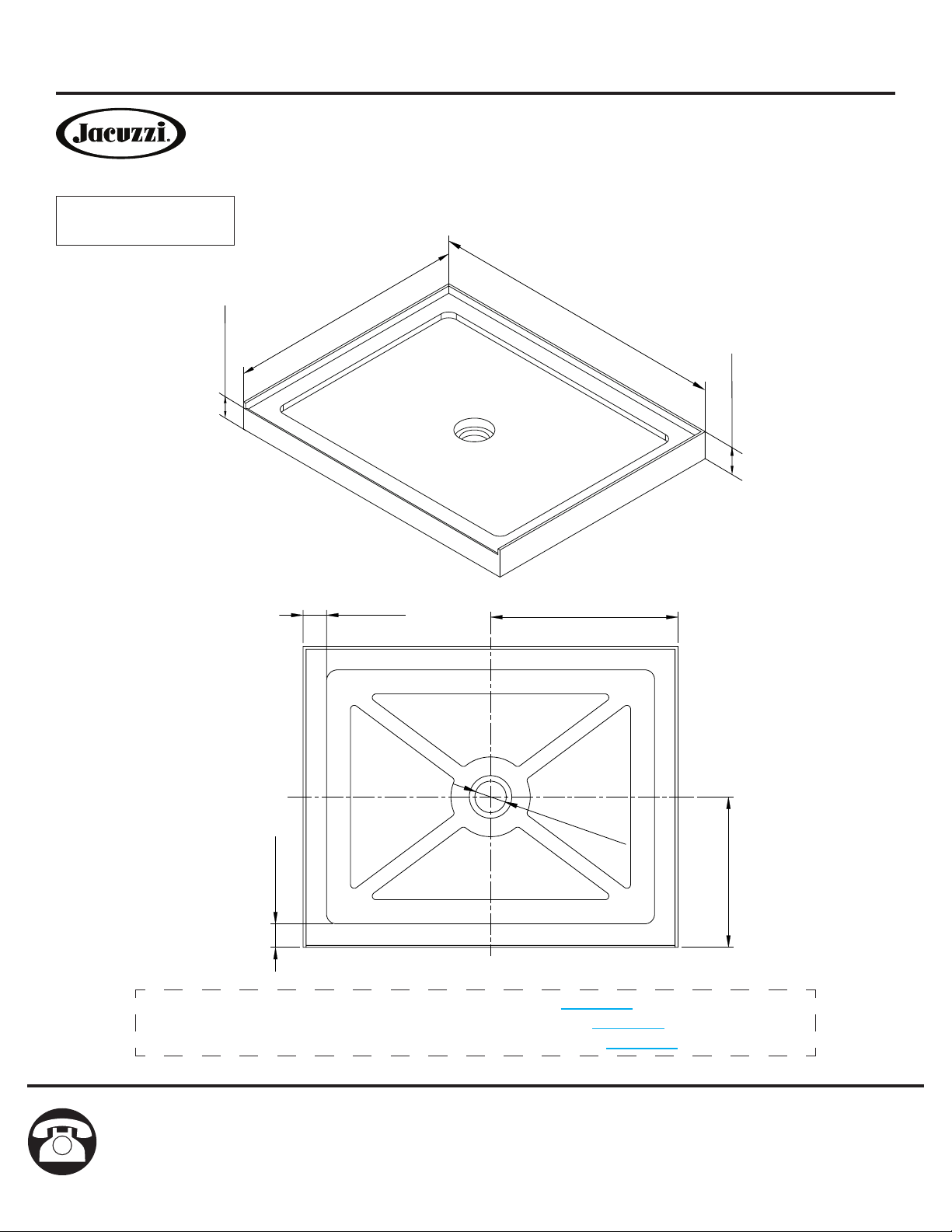

DIMENSION / DIMENSIÓN

Measures: millimeter [inch]

Mesures: millimètre [pouce]

Medidas: milímetros [pulgadas]

407 [16]

64 [2 1/2]

85 [

3 3/8]

64 [2 1/2] 508 [20]

68 [2 11/16]

93 [3 11/16]

813 [32]

1016 [40]

MODEL / MODÈLE / MODELO #SAVANNAH-B40C

ITEM / ARTICLE / ARTÍCULO #0577107

Questions, problèmes ou pièces manquantes?

Avant de retourner le produit à votre détaillant,

contactez notre service à la clientèle au

1-855-624-5959, du lundi au vendredi de 9h00 à

17h00 HNE.

Questions, problems, missing parts?

Before returning to your retailer, call our customer

service department at

1-855-624-5959, 9 a.m. - 5 p.m., EST, Monday

- Friday

Preguntas, problemas, piezas faltantes?

Antes de volver a la tienda, llame a nuestro

departamento de servicio al cliente al

1-855-624-5959, 9 am. – 5 pm., HDE, Lunes

a Viernes.

SAVANNAH SHOWER BASE / SAVANNAH BASE DE DOUCHE / SAVANNAH PLATO DE DUCHA

An installation video can be found on LOWES.CA

Un guide d’installation video est disponible sur LOWES.CA

Una guía de instalación de vídeo está disponible en LOWES.CA

p. 2

Ensure that all required plumbing has been prepared prior to installation of base.

Ensure that all water inlet and outlet plumbing has been prepared prior to installation of shower.

Fill the oor with cement before installing the shower base. Level the cement quickly.

S’assurer que toute la plomberie requise a été préparée avant l’installation de base.

S’assurer que la tuyauterie d’entrée et de sortie d’eau soit correctement localisée avant d’installer la douche à l’endroit choisi.

Remplissez le sol avec du ciment avant d’installer la base de douche. Niveler le ciment rapidement.

Asegúrese de que toda la plomería haya sido preparada antes de la instalación de la base.

Asegúrese de que la plomería de entrada y salida de agua haya sido preparada antes de la instalación de ducha.

Rellene el piso con cemento antes de instalar la base de la ducha. Nivele el cemento rápidamente.

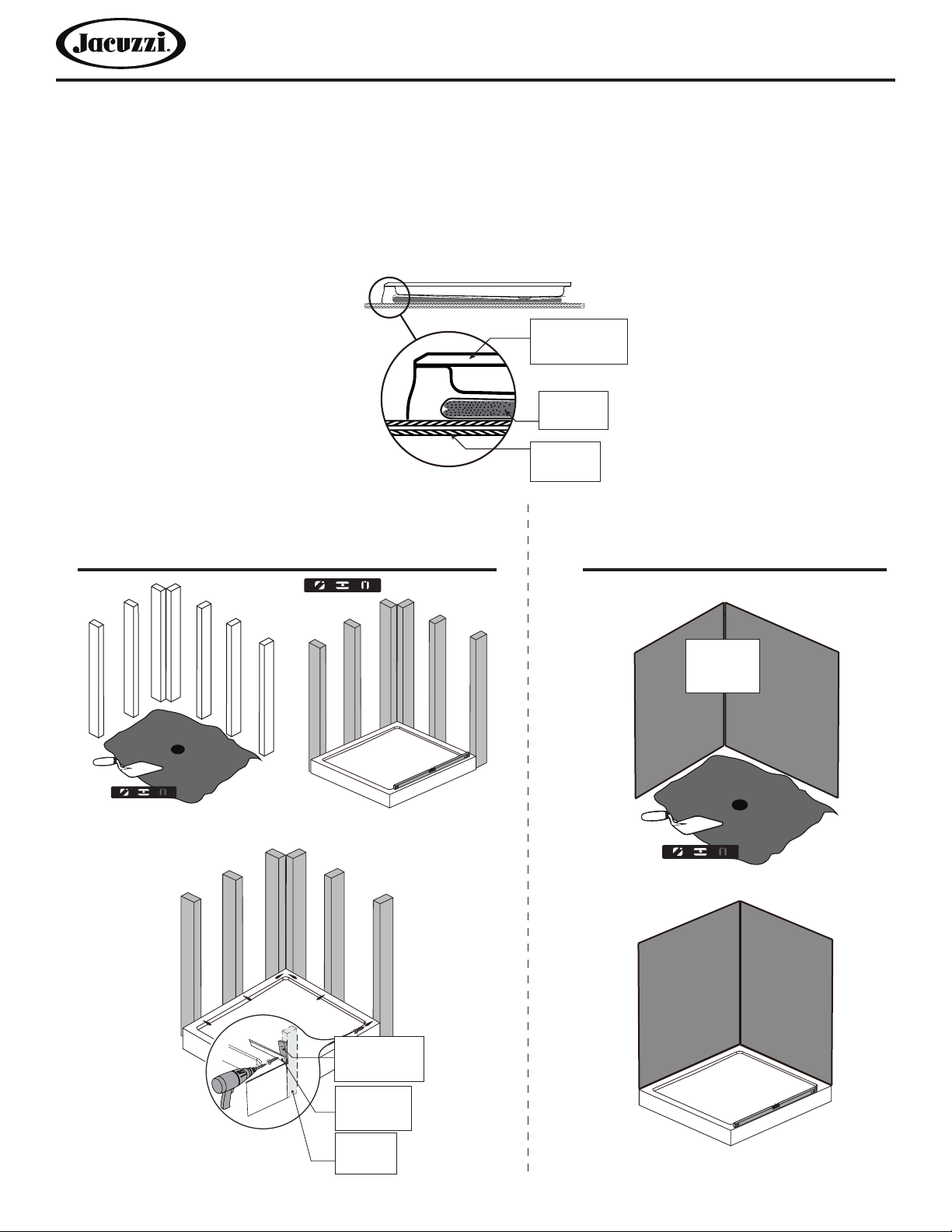

LEVELING / NIVELAGE / NIVELACIÓN

Shower Base

Base de douche

Plato de ducha

Cement

Ciment

Cemento

Floor

Plancher

Piso

Tile wall

Mur de tuile

Pared de baldosa

Acrylic Wall

Mur d’acrylique

Pared de acrílico

Drywall

Placoplâtre

Tablaroca

Flange

Bride

Brida

Stud

Montant

Soportes

Wood shim

Cale en bois

Madera cuñas

Optional Step / Étape Optionnelle / Paso Opcional

p. 3

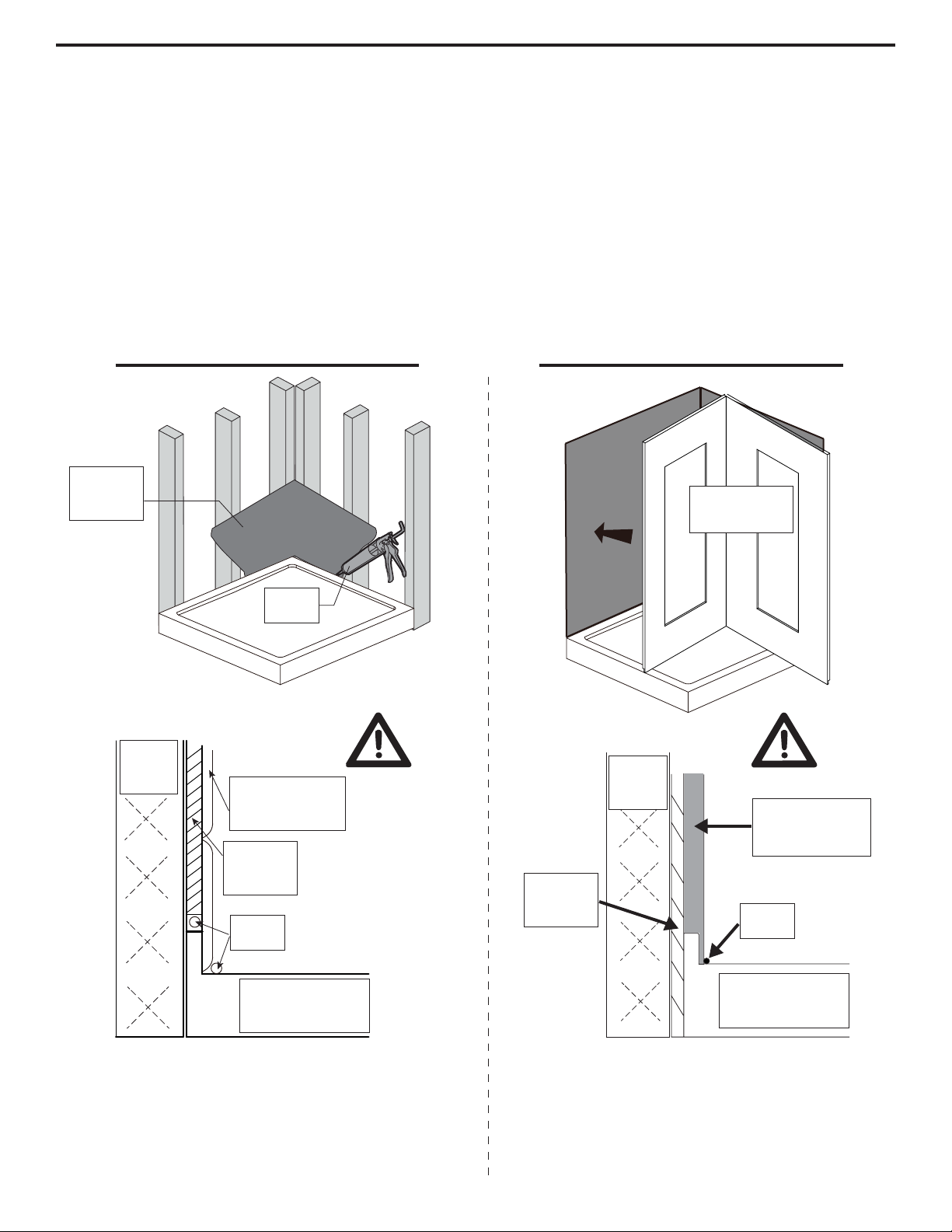

WALL INSTALLATION / INSTALLATION DU MUR / INSTALACIÓN DE LA PARED

Before continuing the installation:

• Ensure proper installation of the drain and test for leaks prior to installing the remaining pieces of shower unit.

• Verify all pipe connections to ensure no leaking occurs.

• Allow enough time for the cement and mortar to fully dry before installing the shower doors.

Avant de poursuivre l’installation:

• Vériez l’installation et l’étanchéité du drain avant de poursuivre l’installation des autres composantes de la cabine de douche.

• Vériez l’étanchéité de tous les raccords de tuyauterie.

• Accordez le temps nécessaire au séchage complet du ciment et mortier avant d’installer les rails des panneaux de verre.

Antes de continuar con la instalación:

• Asegúrese de que esté correctamente instalado el desagüe y pruébelo para detectar fugas antes de la instalación de las piezas

restantes de la unidad de la ducha.

• Verique todas las conexiones de tubería para garantizar que no haya fugas.

• Deje suciente tiempo para que el cemento y el mortero se sequen completamente antes de la instalación de las puertas de la ducha.

Flange / Bride / Brida

Stud

Montant

Soportes Tile wall

Mur de tuile

Pared de baldosa

Drywall

Placoplâtre

Tablaroca

Shower Base

Base de douche

Plato de ducha

Acrylic Wall

Mur d’acrylique

Pared de acrílico

Stud

Montant

Soportes

Drywall

Placoplâtre

Tablaroca

Shower Base

Base de douche

Plato de ducha

Flange / Bride / Brida

For further instrutions on how to install the acrylic walls, please

refer to the Shower installation manual.

Pour plus de détails concernant l’installation des murs

d’acrylique, svp se référer au guide d’installation de la douche.

Para obtener detalles sobre la instalación de paredes de

acrílico, por favor consulte la guía de instalación de la ducha.

Acrylic Wall

Mur d’acrylique

Pared de acrílico

Tile wall

Mur de tuile

Pared de baldosa

Acrylic Wall

Mur d’acrylique

Pared de acrílico

Silicone

Silicona

Silicone

Silicona

Drywall

Placoplâtre

Tablaroca

Silicone

Silicona
