Invacare 50 psi Compressor IRC607 Instrucciones de montaje
Part No 642661 150 PSI Compressor
For more information regarding Invacare products, parts, and services,
please visit www.invacare.com
50 PSI Compressor
Model No. IRC607
NOTE: Check all parts for shipping damage. If damage is found, DO NOT use. Contact
Carrier/Invacare for further instructions.
IMPORTANT SAFEGUARDS
WARNING
IMPORTANT SAFEGUARDS contains important information for the safe
operation and use of this product. DO NOT use this product or an available
optional equipment without first completel reading and understanding these
instructions and an additional instructional material such as Owner’s Manuals,
Service Manuals or Instruction Sheets supplied with this product or optional
equipment. If ou are unable to understand the Warnings, Cautions or Instructions,
contact a health care professional, dealer or technical personnel before attempting
to use this equipment - otherwise, injur or damage ma occur.
CAUTION
“Caution: Federal law restricts this device to sale b or on order of a ph sician, or
an other practitioner licensed b the law of the State in which he practices to use
or order the use of this device.”
When using electrical products, especially when children are present, basic safety
precautions should always be followed, including the following:
READ ALL INSTRUCTIONS BEFORE USING
DANGER
To Reduce The Risk Of Electrocution:
ALWAYS unplug this product IMMEDIATELY after using and store in a dr place.
DO NOT use while bathing
DO NOT place or store this product where it can fall or be pulled into water or
other liquid.
DO NOT place in or drop into water or other liquid.
DO NOT reach for product if it has fallen into liquid. Unplug IMMEDIATELY.
WARNING
To Reduce The Risk Of Burns, Electrocution, Explosion, Fire, Electrical Shock, Or
Injur To Persons:
DO NOT disassemble. Disassembl or attempted repairs if accomplished
incorrectl can create electrical shock hazard and/or damage to the product. Onl
qualified technicians should perform servicing of this compressor unit.
Assembly, Installation, and Operating Instructions
50 PSI Compressor 2Part No 642661
WARNING
Keep all matches, lighted cigarettes or other sources of ignition out of the room in
which this product is located.
This product should NEVER be left unattended when plugged in.
Close supervision is necessar when this product is used near children. NEVER allow
children to operate the unit.
Use this product onl for its intended use as described in this instructions sheet.
Invacare products are specificall designed and manufactured for use in conjunction
with Invacare accessories. Accessories designed b other manufacturers have not
been tested b Invacare and are not recommended for use with Invacare products.
NEVER operate this product if it has a damaged cord or plug. If it is not working
properl , if it has been dropped or damaged, or if it has fallen into water, return the
product to a service center for examination and repair.
Keep the cord awa from HEATED surfaces.
NEVER block an air openings (inlet) of the product or place it on a soft surface
where the opening ma be blocked. Keep all air openings free of lint, dirt and other
foreign objects.
NEVER use while sleep or drows .
NEVER drop or insert fingers or an other object into an openings.
NEVER operate this product outdoors in the rain or in a wet area.
DO NOT use this product in or near explosive atmospheres or where aerosol
(spra ) products are being used.
DO NOT operate this product in an ox gen enriched environment, i.e. ox gen tent
or ox gen hood.
If this unit is supplied with a three-pronged plug, connect unit to a properl
grounded outlet onl . Refer to Grounding Instructions on page 3.
Improper use of the grounding plug can result in a risk of electric shock.
DO NOT pump an thing other than atmospheric air.
DO NOT use this product near flames.
DO NOT use the compressor for continuous operation more than 10 hours, this can
result in overheating and damage to the compressor.
DO NOT pump combustible liquids or vapors with this product or use in or near an
area where flammable or explosive liquids or vapors ma exist.
This unit ma be thermall protected and can automaticall restart when the
protector resets. Alwa s disconnect power source before servicing.
Use onl in well ventilated areas.
All electrical products generate heat. To avoid serious burns NEVER touch unit
during or immediatel after operation.
Part No 642661 350 PSI Compressor
WARNING
After an adjustments, repair or service and before use, make sure that all attaching
component parts are secure.
SAVE THESE INSTRUCTIONS
Regulatory Listing In Compliance With:
UL 1431- Personal Hygiene and Health are Appliances
SA 22.2 No. 68 - Motor Operated Appliances
Grounding Instructions
WARNING
Improper use of the grounding plug can result in a risk of electric shock.
NOTE: or this procedure, refer to IGURE 1.
NOTE: This product should be grounded. In the event of an electrical short circuit, grounding
reduces the risk of electrical shock by providing an escape wire for the electrical current. This
product is equipped with a cord having a grounding wire with a grounding plug. The plug must
be plugged into an outlet that is properly installed and grounded.
NOTE: If repair or replacement of the cord or plug is necessary, do not connect the grounding wire
to either flat blade terminal. The wire with insulation having an outer surface that is green with or
without yellow strips is the grounding wire.
NOTE: This product is for use on a nominal 120 V circuit, and has a grounding plug that looks
like the plug illustration in SKETCH A of IGURE 1. A temporary adapter, which looks like the
adapter illustrated in SKETCHES B and C, may be used to connect this plug to 2-pole receptacle
as shown in SKETCH B if a properly grounded outlet is not available. The temporary adapter
should be used only until a properly grounded outlet (SKETCH A) can be installed by a qualified
electrician. The green colored rigid ear, lug and the like extending from the adapter must be
connected to a permanent ground such as a properly grounded outlet box cover. Whenever the
adapter is used, it must be held in place by the screw.
NOTE: Check with a qualified electrician or serviceman if the grounding instructions are not
completely understood, or if in doubt as to whether the product is properly grounded.
FIGURE 1 Grounding Instructions
Temporary
Adaptor
SKETCH “A” SKETCH “B” SKETCH “C”
Grounding
Plug
Grounded Outlet
Tab for Metal Screw
Metal
Screw
Temporary
Adaptor
2 Pole
Receptacle
50 PSI Compressor 4Part No 642661
Electrical - Compressor
If the overload protector shuts off the motor frequently, you may have a low voltage
situation. Low voltage can also be suspected when:
1. The motor does not get up to full power or speed.
2. Fuses or circuit breakers activate when starting compressor.
3. Lights dim or remain dim when compressor is started.
4. Other motor operated appliances fail to operate properly. Too many motor operated
appliances on same circuit.
NOTE: The motor of this compressor has a thermal overload protector. If the motor should overheat,
the overload protector will shut off the motor. If this should occur, turn the ON/O switch to the
O position and allow the motor to cool (approximately 5 minutes). Restart compressor. If the
compressor fails to start, wait an additional 5 minutes before attempting to restart. If this fails,
check for a blown fuse on the household electric circuits. If the unit still does not restart, the motor
must be replaced. Call your dealer immediately.
Electrical - Extension Cords
NOTE: Make certain extension cord is in good condition and is NOT LESS than 18 gauge for 25
feet, 16 gauge for 50 feet and 14 gauge for 100 feet.
Operation
WARNING
Proper operation of this product is necessar to avoid ph sical harm. Improper use
can cause personal injur and/or tissue damage. This product should not be used
unless the operator has been instructed b a ph sician or other qualified health care
professional.
DO NOT use the compressor for continuous operation more than 10 hours, this can
result in overheating and damage to the compressor.
NOTE: or this procedure, refer to IGURE 2.
1. Familiarize yourself with this unit.
2. Place unit on table and push down hard so that suction feet hold unit firmly in place.
3. heck to see that the ON/OFF switch is in the OFF position. Plug power cord into
electrical outlet.
NOTE: Before attempting to start a cold unit, let the unit reach room temperature in a heated area,
then press the ON/O switch to start the unit.
4. Turn the pressure control knob fully counterclockwise.
NOTE: As the knob is turned counterclockwise the pressure will decrease, as the knob is turned
clockwise the pressure will increase.
Part No 642661 550 PSI Compressor
5. Attach the nebulizer tubing to the outlet port.
6. Turn the ON/OFF switch to the ON
position.
WARNING
Use onl the pressure setting directed
b our ph sician or qualified healthcare
professional.
1. Turn the pressure control knob
clockwise to adjust the pressure to the
setting specified by your physician's
instructions.
NOTE: The pressure gauge needle will vibrate.
Adjust the pressure gauge setting as closely as
possible to the specified pressure.
2. Proceed with therapy per physician's

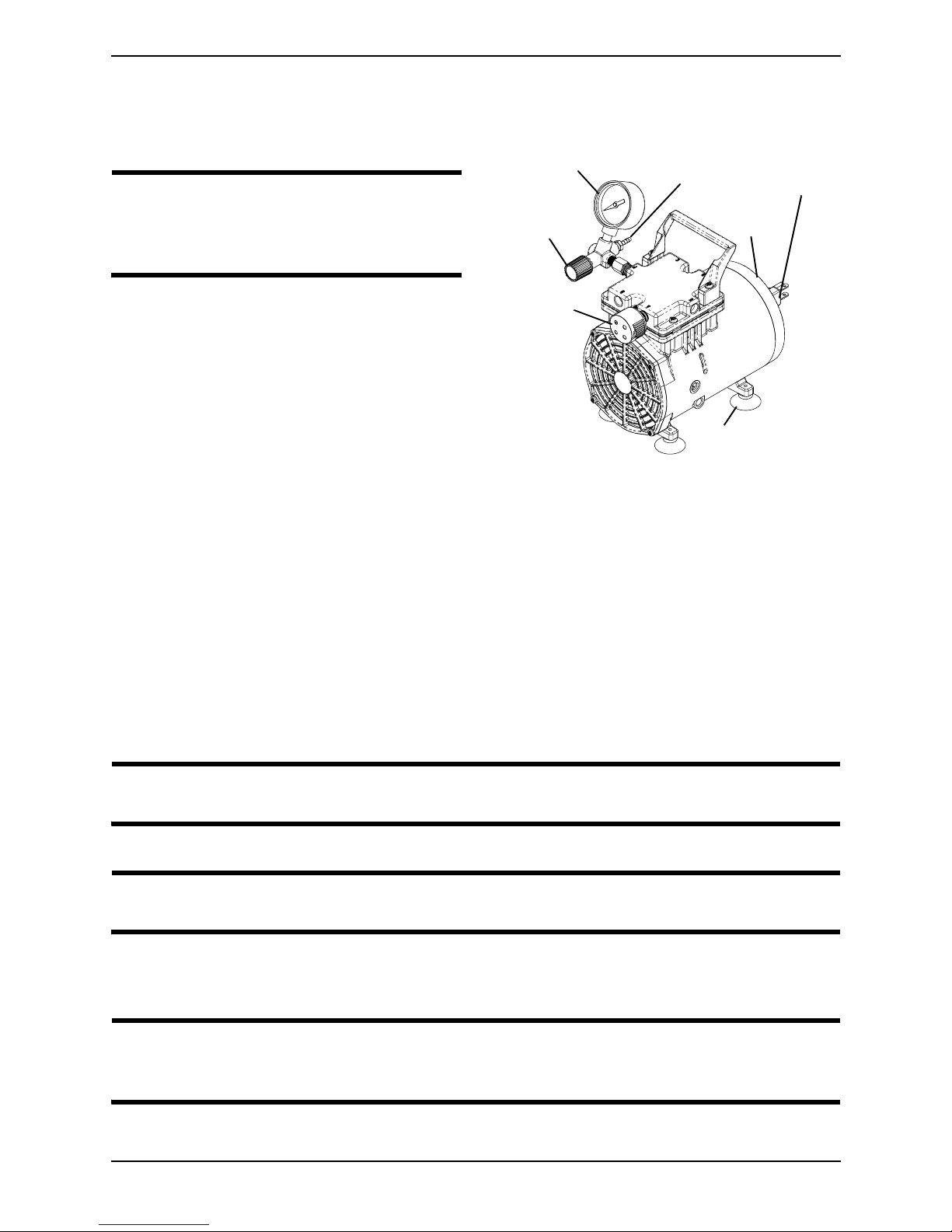

instructions. FIGURE 2 Operation
Cleaning/Replacing The ir Filters
NOTE: or this procedure, refer to IGURE 2.
NOTE: Check the filters at least once each month. If the compressor begins to lose pressure in
normal use, check the air filters.
1. Remove the filter cap from the Inlet Filter Assembly.
2. If the foam filter appears dirty, wash with mild detergent and water. Rinse thoroughly
and let air dry.
CAUTION
DO NOT wash the felt filter. Water damages the felt filter.
3. Replace the felt filter if it appears dark in color, becomes clogged, or is damaged.
WARNING
DO NOT operate this compressor without filters installed.
ccessories
WARNING
DO NOT use the compressor for continuous operation more than 10 hours, this can
result in overheating and damage to the compressor.
J-Tube and DISS onnector for large volume nebulizer.
Inlet Filter
Assembly
Pressure
ontrol
Knob
Power
ord
On/Off
Switch
Suction Feet
Outlet
Port
Pressure
Gauge
50 PSI Compressor 6Part No 642661
Replacement Parts
Felt filter, Foam Filter, Filter ap
LIMITED WARRANTY
PLEASE NOTE: THE WARRANTY BELOW HAS BEEN DRAFTED TO COMPLY WITH
FEDERAL LAW APPLICABLE TO PRODUCTS MANUFACTURED AFTER JULY 4,1975
This warranty is extended only to the original purchaser of our products
This warranty gives you specific legal rights and you may also have other legal rights which vary
from state to state
Invacare warrants the 50 PSI Compressor to be free from defects in materials and workmanship
for a period of one (1) year from date of purchase If within such warranty period any such product
shall be proven to Invacare’s satisfaction to be defective, such product shall be repaired or
replaced, at Invacare’s option This warranty does not include normal wear and tear or shipping
charges incurred in replacement part installation or repair of such product Invacare’s sole
obligation and your exclusive remedy under this warranty shall be limited to such repair or
replacement
For warranty service, please contact Invacare's service department at the toll free number on the
back page during normal working hours
Upon receiving notice of an alleged defect in a product, Invacare will issue a serialized return
authorization It shall be the responsibility of the purchaser, at the purchaser's cost, to return the
unit, pack the unit in a manner to avoid shipping damage and to ship the unit to either Invacare's
plant or service center as specified by Invacare in advance Defective units must be returned for
warranty inspection using the serial number as identification within thirty (30) days of return
authorization date Do not return products to our factory without prior consent C O D
shipments will be refused; please prepay shipping charges
LIMITATIONS AND EXCLUSIONS: THE FOREGOING WARRANTY SHALL NOT APPLY TO
PRODUCTS SUBJECTED TO NEGLIGENCE, ACCIDENT, IMPROPER OPERATION,
MAINTENANCE OR STORAGE, SOOT OR SMOKE-FILLED ENVIRONMENTS, COMMERCIAL
USE, OR OTHER THAN NORMAL APPLICATION, USE OR SERVICE, OR TO PRODUCTS
MODIFIED WITHOUT INVACARE'S EXPRESS WRITTEN CONSENT (INCLUDING, BUT NOT
LIMITED TO, MODIFICATION THROUGH THE USE OF UNAUTHORIZED PARTS OR
ATTACHMENTS) OR TO PRODUCTS DAMAGED BY REASON OF REPAIRS MADE TO ANY
COMPONENT WITHOUT THE SPECIFIC CONSENT OF INVACARE OR TO PRODUCTS
DAMAGED BY CIRCUMSTANCES BEYOND INVACARE'S CONTROL
THE FOREGOING EXPRESS WARRANTY IS EXCLUSIVE AND IN LIEU OF ANY OTHER
WARRANTIES WHATSOEVER, WHETHER EXPRESS OR IMPLIED, INCLUDING THE
IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE, AND THE SOLE REMEDY FOR VIOLATIONS OF ANY WARRANTY
WHATSOEVER, SHALL BE LIMITED TO REPAIR OR REPLACEMENT OF THE DEFECTIVE
PRODUCT PURSUANT TO THE TERMS CONTAINED HEREIN THE APPLICATION OF ANY
IMPLIED WARRANTY WHATSOEVER SHALL NOT EXTEND BEYOND THE DURATION OF
THE EXPRESS WARRANTY PROVIDED HEREIN INVACARE SHALL NOT BE LIABLE FOR
ANY CONSEQUENTIAL OR INCIDENTAL DAMAGES WHATSOEVER
SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR
CONSEQUENTIAL DAMAGE, OR LIMITATION OF HOW LONG AN IMPLIED WARRANTY
LASTS, SO THE ABOVE EXCLUSION AND LIMITATION MAY NOT APPLY TO YOU
THIS WARRANTY SHALL BE EXTENDED TO COMPLY WITH STATE/PROVINCIAL LAWS
AND REQUIREMENTS
Part No 642661 750 PSI Compressor
Para obtener más información sobre los productos, partes y servicios de Invacare, visite
el sitio www.invacare.com
Compresor De 50 PSI
Modelo No. IRC607
CONSERVE ESTAS INSTRUCCIONES
NOTA: Inspeccione TODAS las piezas por daño durante el envío. Si algún daño es descubierto,
NO LA USE. Póngase en contacto con el agente de la entrega o su proveedor, para futuras
instrucciones.
IMPORTANTES MEDIDAS DE SEGURIDAD
ADVERTENCIAS GENERALES
El documento IMPORTANTES MEDIDAS DE SEGURIDAD contiene información
de importancia sobre la manipulación uso sin riesgos de este producto. NO utilice
este producto ni ningún otro equipo opcional disponible sin primero leer
comprender acabadamente estas instrucciones cualquier material instructivo
adicional tal como los manuales del propietario, los manuales de servicio técnico o
las hojas de instrucciones suministradas con este producto o el equipo opcional.
PRECAUCIÓN
“Precaución: La le federal restringe este aparato a la venta por a bajo la orden de
un médico u otro profesional de la medicina con licencia, otorgada por la le del
Estado donde practica usa u ordena el uso de este aparato.”
Durante el uso de productos eléctricos, especialmente en presencia de niños, deben
seguirse siempre las precauciones de seguridad básicas, tales como las siguientes:
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTE PRODUCTO
PELIGRO
Para reducir el riesgo de electrocución:
SIEMPRE desconéctelo INMEDIATAMENTE después de usarlo guárdelo en un
lugar seco.
NO utilice el producto mientras se baña.
NO coloque ni almacene este producto en un lugar de donde pueda caerse o
sumergirse en agua u otro líquido.
NO sumerja ni deje caer el producto en agua u otro líquido.
NO trate de sacarlo si ha caído en algún líquido. DESCONECTELO
INMEDIATAMENTE.
ADVERTENCIAS GENERALES
Para reducir el riesgo de quemaduras, electrocución, explosión, incendio, descarga
eléctrica o lesiones personales:
Instrucciones de armado, instalación y operación
50 PSI Compressor 8Part No 642661
ADVERTENCIAS GENERALES
NO desarme este producto. Cualquier operación de desmontaje o intento de
reparación realizados indebidamente pueden crear el riesgo de descarga eléctrica
/o producir daños al producto. El servicio técnico de esta unidad compresora debe
ser realizado exclusivamente por técnicos capacitados.
Mantenga las cerillas, cigarrillos encendidos u otras fuentes de combustión fuera de
la habitación en la que se encuentre este producto.
Este rpoducto NUNCA debe desatenderse mientras está conectado a energía
eléctrica.
Estrecha supervisión es necesaria cuando este producto es usado cerca de niños.
NUNCA permita que niños operen esta unidad.
Utilice este producto sólo para los fines indicados que se describen en esta hoja de
instrucciones.
Los productos de Invacare están diseñados fabricados específicamente para uso
junto con accesorios de Invacare. Los accesorios diseñados por otros fabricantes no
han sido probados por Invacare no se recomiendan para uso con productos de
Invacare.
NUNCA opere este producto si el cordón eléctrico o el enchufe están dañados, si no
funciona apropiadamente, si se ha caído o dañado, o si ha caído en agua. Retórnelo
al centro de servicio para un cuidadoso examen reparación.
Mantenga el cordón eléctrico lejos de superficies calientes.
NUNCA obstru a la abertura o entrada de aire del producto. No la coloque sobre
una superficie suave donde ésta pudiera ser obstruida. Mantenga todas las entradas
de aire libres de fibras de hilo, polvo o substancias ajenas.
NUNCA lo use mientras duerme o está soñoliento.
NUNCA inserte los dedos o deje caer algún objeto dentro de las aberturas.
NUNCA opere este producto afuera bajo lluvia o en un area mojada.
NO USE este producto en o cerca de admósferas explosivas o donde productos de
aerosol (rociador) astán siendo usados.
NO opere este producto en un ambiente enriquecido con oxígeno. En otras
palabras: un toldo o cubierta para oxígeno.
Si esta unidad tiene un enchufe de tres terminales, conéctelo a un tomacorriente
que está propiamente conectado a tierra solamente.Consulte la sección sobre
Instrucciones Para Coneccion A Tierra en la página 9.
El uso impropio de la conección a tierra puede resultar en riesgo de choque
eléctrico.
NO bombee ninguna otra cosa. Solamente aire admosférico.
NO USE este producto cerca de llamas de fuego.
NO USE este compresor de manera contínua por mas de 10 horas, pues puede
recalentarse ser dañado.
NO bombee líquidos combustibles o vapores con este producto. No lo use cerca de
areas donde líquidos inflamables o vapores explosivos pudieran existir.
Part No 642661 50 PSI Compressor
ADVERTENCIAS GENERALES
Puede que esta unidad tenga protección termal puede que se inicie por sí sola al
enfriar, cuando el protector termal restablesca el contacto. Siempre desconecte el
cordón eléctrico antes de darle servicio.
Esta unidad debe usarse solamente en areas bien ventiladas.
Todo producto eléctrico genera calor. Para evitar serias quemaduras, NUNCA
toque esta unidad durante o inmediatamente después de usarla.
Después de cualquier ajuste, reparación o mantenimiento antes del uso, asegúrese
de que todos los componentes conectados al equipo estén bien firmes.
CONSERVE ESTAS INSTRUCCIONES
Certificaciones Regulatorias En Cumplimiento Con:
UL 1431: Aparatos para higiene personal y atención médica
SA 22.2 n.° 68: Aparatos accionados por motor
Instrucciones Para Coneccion Tierra
ADVERTENCIA
El uso inapropiado de la conección a tierra puede resultar en riesgo de choque
eléctrico.
NOTA: Para este procedimiento, consulte la IGURA 3.
NOTA: Este producto debe de ser conectado a tierra. En caso de un corto circuito, la conección a
tierra reduce el riesgo de choque eléctrico sirviendo de alambre de escape a la correiente eléctrica.
Este producto está equipado con un cordón que tiene un alambre con una terminal para conección
a tierra. El enchufe debe de ser conectado a un tomacorriente que está debidamente instalado y
conectado a tierra.
NOTA: Si es necesario reparar o reemplazar el cordón o el enchufe, no conecte el alambre que va a
tierra a una de las terminales planas, en forma de hoja. El alambre con insulación color verde, con
o sin lineas amarillas, es el alambre para la conección a tierra.
NOTA: Este producto es para uso en un circuito nominal de 120 voltios y tiene un enchufe con
conección para tierra y luce como el enchufe de la ilustración en el DIBUJO A de la IGURA 3.
Un adaptador temporal, que luce como el adaptador ilustrado en el DIBUJO B y C, puede usarse
para conectar este enchufe a un receptáculo de dos (2) polaridades, segun se muestra en el DIBUJO
B, si un receptáculo apropiado con la debida conección a tierra no está disponible. El adaptador
temporal debe usarse solamente hasta que un tomacorriente con la conección apropiada a tierra
pueda ser instalado por un electricista capacitado. La oreja rígida color verde que se extiende del
adaptador debe de ser conectada a un contacto permanente a tierra, tales como a la covertura de la
caja metálica del tomacorriente. Cada vez que el adaptador sea usado, éste debe de ser sostenido
firmemente usando un tornillo de metal.
50 PSI Compressor 10 Part No 642661
NOTA: Consulte con un electricista o un técnico de servicio capacitado si tiene dificultad en
comprender completamente las instrucciones o si tiene alguna duda en cuanto a si el producto está
conectado apropiadamente a tierra.
\
FIGURA 3 Instrucciones Para Coneccion A Tierra
Electrical - Compresor
Si el protector de sobre carga interrumpe el motor del compresor frecuentemente, usted
pudiera tener una situación de bajo voltage. Bajo voltage puede sospecharse tambien
cuando:
1. El motor no desarrolla velocidad o fuerza completa.
2. Los fusibles o interruptores automáticos de la casa son activados cuando el compresor
es iniciado.
3. Las luces no encienden con su normal intensidad y permanecen así mientras el
compresor esta trabajando.
4. Otro aparato operado a motor eléctrico no funciona apropiadamente. Muchos
aparatos eléctricos funcionando en el mismo circuito eléctrico de la casa.
NOTA: El motor de este compresor posee un protector de sobrecarga termal. Si el motor se
sobrecalienta, el protector de sobrecarga lo interrumpirá. Si eso curre, tire el interruptor de
corriente a la posición “O ” y permita que el motor enfríe (Cuando menos 5 minutos). Inicie el
compresor de nuevo. Si otra vez falla, inspeccione los fusibles de la casa. Puede que haya uno
quemado. Si despues de ésto la unidad no puede ser iniciada, el motor probablemente necesite
reemplazo. Llame a su proveedor del producto inmediatmente.
Electrical - Extensiones Electricas
NOTA: Asegúrese de que la extensión eléctrica está en buena condición. Para una extensión de 25
pies de largo, el alambre DEBE ser número 18, para 50 pies número 16 y para 100 pies número 14.
DIBUJO “A” DIBUJO “B” DIBUJO “C”
Enchufe con Conexión a Tierra
Tomacorriente con Conección Receptáculo de 2
Polaridades Adaptador
Provisional
Oreja para
Tornillo de Metal
ornillo
de
Metal
Adaptador Provisional
Otros manuales para 50 psi Compressor IRC607
1
Tabla de contenidos
Idiomas:
Otros manuales de Compresor de aire de Invacare
Invacare
Invacare Envoy Jr. IRC1001 Manual de usuario
Invacare
Invacare HomeFill Oxygen System Manual de usuario
Invacare
Invacare HomeFill II Manual de usuario
Invacare
Invacare HomeFill II Manual de usuario
Invacare
Invacare Envoy Manual de usuario
Invacare
Invacare HomeFillII AW Manual de usuario
Invacare
Invacare IOH200 Manual de operación
Invacare
Invacare IOH200AW Manual de usuario
Invacare
Invacare IOH200AW Manual de usuario
Invacare
Invacare 50 psi Compressor IRC607 Manual de usuario
