Mini Surface Prep Sander

Model 3103XPA

2 47520876001_ed3

48h

24h

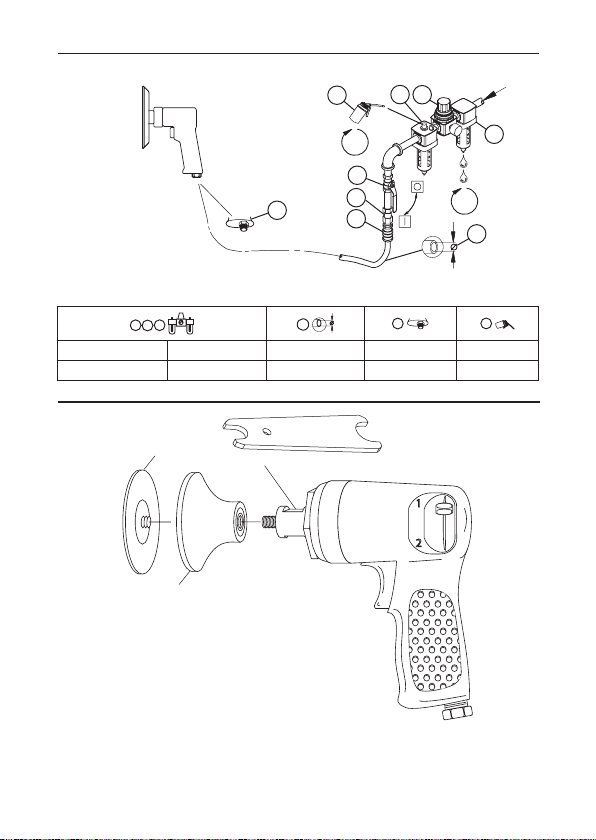

(Dwg. 16578577)

IR # - NPT IR # - BS inch (mm) NPT IR #

C38341-810 C383D1-810 3/8 (10) 1/4 10

(Dwg. 16591752)

3 47520876001_ed3

(Dwg. 47520885)

EN-1 47520876001_ed3

Product Safety Information

Intended Use:

These tools are used for smoothening of welds and removal of rust and surface deposits.

For additional information refer to Product Safety Information Manual Form 04580387.

Manuals can be downloaded from ingersollrandproducts.com

Product Specications

Model

Free

Speed Pad Diameter Sound Level dB (A)

(ISO15744)

Vibration m/s²

(ISO28927)

rpm inch mm † Pressure (Lp) ‡ Power (Lw) Level *K

3103XPA 15000 2 50.8 79.8 90.8 1.3 0.8

3 76.2

† KpA = 3dB measurement uncertainty

‡ KwA = 3dB measurement uncertainty

* K = Vibration measurement uncertainty

WARNING

Sound and vibration values were measured in compliance with internationally recognized

test standards. The exposure to the user in a specic tool application may vary from these

results. Therefore, on site measurements should be used to determine the hazard level in

that specic application.

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

Sdisconnects. See drawing 16578577 and table on page 2. Maintenance frequency is shown in

circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter

Abrasive Installation

WARNING

Always turn o the air supply, bleed the air pressure and disconnect the air supply hose

when not in use, before installing, removing or adjusting any accessory on this tool, or

before performing any maintenance on this tool or any accessory.

●

47520876001_ed3 EN-2

Backing Pads should be inspected for signs of irregularities such as fractures, excessive

wear, nicks, cuts, at the edges of center hole. Pads showing such characteristics should

not be used.

See drawing 16591752 on page no. 2.

A Sanding Disk

B Backing Pad

C Hold Wrench Tool here

For Sanding Disk Installation:

1. Use wrench to hold spindle in place.

2. Thread backing pad onto spindle.

3. Thread sanding disk onto the backing pad.

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

●

ES-1 47520876001_ed3

Información de Seguridad Sobre el Producto

Uso Indicado:

Estas herramientas se utilizan para suavizar las soldaduras y eliminar la corrosión y el material de

la supercie.

Para obtener más información, consulte el formulario 04580387 del manual de

información de seguridad del producto.

Los manuales pueden descargarse desde ingersollrandproducts.com

Especicaciones del Producto

Modelo

Veloc.

libre

Diámetro del Disco

de Soporte

Nivel Sonoro dB (A)

(ISO15744)

Vibración m/s²

(ISO28927)

rpm pulgadas mm † Presión (Lp) ‡ Potencia (Lw) Nivel *K

3103XPA 15000 2 50.8 79.8 90.8 1.3 0.8

3 76.2

† KpA = 3dB de error

‡ KwA = 3dB de error

* K = de error (Vibración)

ADVERTENCIA

Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-

bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-

cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in

situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

Instalación y Lubricación

Dimensione la línea de aire para asegurar la máxima presión de funcionamiento (PMAX) en la

entrada de aire de la herramienta. Vacíe la condensación de las válvulas en los puntos bajos de

la tubería, ltro de aire y depósito del compresor diariamente. Instale una válvula de seguridad

en la manguera de alimentación de tamaño adecuado junto con un dispositivo antilatigazos,

en caso de usar enchufes rápidos sin corte de aire incorporado, para prevenir golpes de la

manguera si ésta falla o se desconecta el enchufe o acoplamiento rápido. Consulte la ilustración

16578577 en la página 2. La frecuencia de mantenimiento se muestra dentro de una echa

circular y se dene como h = horas, d = días y m = meses de uso real. Los elementos se

identican como:

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricante 8. Válvula de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera

47520876001_ed3 ES-2

Instalación Abrasiva

ADVERTENCIA

Corte siempre el suministro de aire, purgue la presión de aire y desconecte la manguera

de suministro de aire antes de instalar, desmontar o ajustar cualquier accesorio de esta

herramienta, o antes de realizar cualquier operación de mantenimiento en la herrami-

enta o en cualquier accesorio.

Deben comprobarse los discos de soporte en busca de señales de irregularidades como

fracturas, desgaste excesivo, mellas o cortes en los bordes del agujero central. No deben

utilizarse los discos con dichas características.

Consulte la imagen 16591752 en la página 2.

A Disco de lijado

B Disco de Soporte

C Sujete la Llave Aquí

Para instalar discos circulares o de gancho:

1. Utilice la llave para mantener el husillo en su sitio.

2. Enrosque el disco de soporte en el husillo.

3. Enrosque el disco de lijado en el disco de soporte.

Piezas y Mantenimiento

Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y

agrupar las piezas en función del material del que están fabricadas para reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un

centro de servicio autorizado.

Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.

●

FR-1 47520876001_ed3

Consignes de Sécurité du Produit

Utilisation Prévue :

Ces outils sont conçus pour des applications de lissage de soudures et de retrait de rouille et de

dépôts de surface.

Pour des informations complémentaires, consultez le manuel 04580387 relatif aux

informations de sécurité.

Les manuels peuvent être téléchargés sur le site ingersollrandproducts.com

Spécications du Produit

Modèle

Régime à

Vide

Diamètre du

Disque

Niveau Sonore dB (A)

(ISO15744)

Vibration m/s²

(ISO28927)

rpm pouces mm † Pression (Lp) ‡ Puissance (Lw) Niveau *K

3103XPA 15000 2 50.8 79.8 90.8 1.3 0.8

3 76.2

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

* K = incertitude de mesure (Vibration)

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests

reconnues au niveau international. L’exposition de l’utilisateur lors d’une application

d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures

sur site an de déterminer le niveau de risque de cette application spécique.

Installation et Lubrication

Réglez l’alimentation en air de façon à obtenir une pression de fonctionnement maximale

(PMAX) de l’outil au niveau de l’entrée. Drainez quotidiennement le condensat des vannes

situées aux points bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un

raccordement de sûreté pneumatique de taille appropriée en amont du tuyau et utilisez un dis-

positif anti-débattement sur tous les raccords pour tuyaux sans coupure interne, an d’empêcher

les tuyaux de fouetter si l’un d’eux se décroche ou si le raccord se détache. Reportez-vous au

schéma 16578577 au tableau de la page 2. La fréquence des opérations d’entretien est indiquée

dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois de fonctionnement. Les

éléments sont identiés comme suit :

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Raccord

3. Lubricateur 8. Raccordement de sûreté pneumatique

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau

47520876001_ed3 FR-2

Installation de L’élément Abrasif

AVERTISSEMENT

Coupez toujours l’alimentation en air, purgez la pression d’air et débranchez le exible

de l’alimentation en air quand il n’est pas utilisé, avant d’installer, de retirer ou de régler

un accessoire sur cet outil ou avant d’entreprendre toute opération de maintenance sur

le produit ou sur l’un de ses accessoires.

Inspectez les disques de renfort pour détecter d’éventuelles anomalies, telles que des

ssures, une usure excessive, des éraures ou des coupures, en périphérie du trou

central. Les patins présentant ce type d’anomalies ne doivent pas être utilisés.

Voir schéma 16591752 à la page 2.

A Patin de Ponçage

B Disque de Renfort

C Tenez la clé ici

Pour l’installation du crochet et du patin :

1. Utilisez la clé pour maintenir en place la broche.

2. Vissez le disque de renfort sur la broche.

3. Vissez le disque de meulage sur le disque de renfort.

Pièces Détachées et Maintenance

Lorsque l’outil est arrivé en n de vie, il est recommandé de le démonter, de dégraisser les pièces

et de trier ces dernières par matériau de manière à pouvoir les recycler.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.

Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus

proche.

●

IT-1 47520876001_ed3

Informazioni sulla Sicurezza del Prodotto

Uso Consentito:

Questi utensili sono usati per rinire le saldature e per rimuovere ruggine e altri depositi dalle

superci trattate.

Per ulteriori informazioni, consultare il modulo 04580387 del Manuale contenente le

informazioni sulla sicurezza del prodotto.

I manuali possono essere scaricati dal sito ingersollrandproducts.com

Speciche Prodotto

Model

Velocità

a Vuoto

Diametro

Platorello

Livello di Rumorosità dB (A)

(ISO15744)

Vibrazioni

m/s²

(ISO28927)

rpm inch mm † Pressione (Lp) ‡ Potenza (Lw) Livello *K

3103XPA 15000 2 50.8 79.8 90.8 1.3 0.8

3 76.2

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

* K = incertezza misurazione (Vibrazioni)

AVVERTIMENTO

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test

riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno

specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario

utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-

plicazione.

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazione su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16578577 e la tabella a pag. 2. La frequenza di manutenzione viene illustrata

da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

Componenti:

1. Filtro dell’aria 6. Dimensione della lettatura

2. Regolatore 7. Accoppiamento

3. Ingrassatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile

Tabla de contenidos

Idiomas:

Otros manuales de Lijadora de Ingersoll-Rand

Ingersoll-Rand

Ingersoll-Rand 3128XPA Manual de usuario

Ingersoll-Rand

Ingersoll-Rand G2 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 311G Manual de usuario

Ingersoll-Rand

Ingersoll-Rand R025A Series Guía de configuración

Ingersoll-Rand

Ingersoll-Rand 318 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 318A Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 359 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand R02 B Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand RO25A Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand G4621 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 355 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7P24L Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 313 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 88S-EU Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 8448-A1C-EU Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 317A Manual de usuario

Ingersoll-Rand

Ingersoll-Rand CA-EU Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 315-EU Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 88S Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand G1 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 3129 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7S30L Manual de usuario

Ingersoll-Rand

Ingersoll-Rand CA200RS812 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand POWERFORCE PF100 Manual de usuario

Manuales populares de Lijadora de otras marcas

Oliver

Oliver 6305 Manual de usuario

Jet

Jet 22-44 Pro-3 Manual de servicio

Makita

Makita M9204 Manual

Makita

Makita M9204 Manual de usuario

Craftsman

Craftsman 351.215131 Manual de usuario

Clarke

Clarke Woodworker CBS1-5B Manual de instrucciones

Chicago Pneumatic

Chicago Pneumatic CP9778 Manual de usuario

Nitto Kohki

Nitto Kohki BB-20 Manual de usuario

Ferm

Ferm FEOS-135 Manual de usuario

Unior

Unior 1510 Manual de usuario

stayer

stayer ls1200 Manual de usuario

Jet

Jet JSG-96 Manual de servicio

Parkside

Parkside PDS 290 B2 Manual de usuario

Status

Status XPA Series Manual de usuario

Clarke

Clarke EZ Sand Manual de usuario

Craftsman

Craftsman 113.22521 Manual de usuario

Craftsman

Craftsman 113.225831 Manual de usuario

CLAS

CLAS OP 1429 Manual de usuario
