Ingersoll-Rand 88S Series Manual de usuario

Form 80152879

Edition 1

January 2005

Rotary Air Sanders

88S Series

Product Information

Especificaciones del producto

Spécifications du produit

Especificações do Produto

Save These Instructions

2 Form 80152879-Edition 1

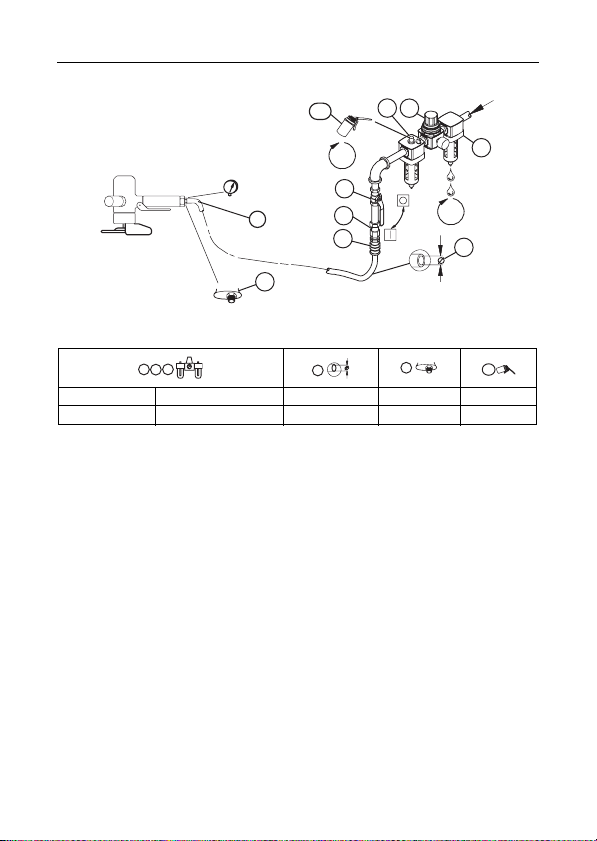

(Dwg. 16576365)

I-R # - NPT I-R # - BS inch (mm) NPT I-R #

C31-06-G00 FRL30-C6-A29 3/4 (19) 1/2 50

48h

24h

PMAX

25610

Form 80152879-Edition 1 3

Product Safety Information

Intended Use:

These Air Sanders are designed for both light and heavy sanding jobs such as roughing body filler,

removing rust, and smoothing welds.

For additional information refer to Air Sander Product Safety Information Manual Form 04580387.

Manuals can be downloaded from www.irtools.com.

Product Specifications

Installation and Lubrication

Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet. Drain condensate from

valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse

upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent

hose whipping if a hose fails or coupling disconnects. See drawing 16576365 and table on page 2.

Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items

identified as:

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts

be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll-Rand Office or Distributor.

Model(s)

Free Speed

Arbor Size

Backup Pad

rpm inch

88S45W109 4,500 5/8"-11 9

88S60W107 6,000 5/8"-11 7

1. Air filter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-off valve 9. Hose Whip

5. Hose diameter 10. Oil

4 Form 80152879-Edition 1

Información de seguridad sobre el producto

Uso indicado:

Estas lijadoras están diseñadas para operaciones de lijado ligeras y pesadas, como desbastar

rellenos, eliminar corrosión o pulir soldaduras.

Para más información, consulte el Manual de información de seguridad de producto 04580387

Amoladora neumática con muela cónica.

Los manuales pueden descargarse en www.irtools.com.

Especificaciones

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la

entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de

aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de

seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera

sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de

que el acoplamiento se desconecte. Consulte la dibujo 16576365 y la tabla en la página 2.

La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como h=horas, d=días y

m=meses. Los elementos se identifican como:

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar

las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de

Servicio Autorizado.

Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll-Rand más próximo.

Modelo

Velocidad libre

Tamaño de e je

Cojín De reserva

rpm Pulgadas

88S45W109 4,500 5/8"-11 9

88S60W107 6,000 5/8"-11 7

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricador 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Manguito de manguera

5. Diámetro de la manguera 10. Aceite

Form 80152879-Edition 1 5

Informations de sécurité du produit

Utilisation prévue:

Ces ponceuses sont conçues pour des travaux légers et lourds de ponçage, comme le dégrossissage

du mastic de carrosserie, l'élimination de la rouille et le lissage des soudures.

Pour des informations complémentaires, reportez-vous au manuel 04580387 d'information de sécurité

du produit Meuleuse pneumatique à meule conique ou cylindrique.

Les manuels peuvent être téléchargés à l'adresse www.irtools.com.

Spécifications du produit

Installation et lubrification

Dimensionnez l'alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau de l'entrée

d'air de l'outil. Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie, du

filtre à air et du réservoir du compresseur. Installez un raccordement à air de sûreté dont la taille est adaptée

au tuyau et placez-le en amont de celui-ci, puis utilisez un dispositif anti-débattement sur tous les raccords

pour tuyaux sans fermeture interne, afin d'empêcher les tuyaux de fouetter si l'un d'entre eux se décroche ou

si le raccord se détache. Reportez-vous à l'illustration 16576365 et au tableau de la page 2.

Les intervalles d'entretien sont indiqués à l'aide d'une flèche circulaire et définis à l'aide de lettres (h = heures,

d = jours et m =mois). Eléments identifiés en tant que :

Pièces détachées et maintenance

A la fin de sa durée de vie, il est recommandé de démonter l'outil, de dégraisser les pièces et de les séparer

en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de services autorisé.

Adressez toutes vos communications au Bureau Ingersoll-Rand ou distributeur le plus proche.

Modèle

Vitesse libre Taille de

l'arbre

Garniture De secours

t/m Pouces

88S45W109 4,500 5/8"-11 9

88S60W107 6,000 5/8"-11 7

1. Filtre à air 6. Taille du filetage

2. Régulateur 7. Raccord

3. Lubrificateur 8. Raccordement à air de sûreté

4. Vanne d'arrêt d'urgence 9. Dispositif anti-débattement

5. Diamètre du tuyau 10. Huile

6 Form 80152879-Edition 1

Informações de Segurança do Produto

Utilização prevista:

Estes lixadores foram concebido para trabalhos de lixagem tanto ligeiros como pesados como, por

exemplo, desbaste de betumes, remoção de ferrugem e alisamento de soldaduras.

Para obter informações mais detalhadas, consulte o manual com as informações de segurança do

produto do rectificador de mó cilíndrica e cónica pneumático 04580387.

Pode transferir manuais do seguinte endereço da Internet: www.irtools.com.

Especificações do Produto

Instalação e lubrificação

Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço máxima

(PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado da(s) válvula(s)

instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens), do filtro de ar e do reservatório do compressor.

Instale um fusível de ar de segurança de tamanho adequado a montante da mangueira e utilize um

dispositivo antivibração e antiflexão em todas as uniões de mangueiras que não estejam equipadas com um

sistema interno de interrupção, para evitar que as mangueiras se agitem se uma mangueira falhar ou se a

união se desligar. Consulte o desenho 16576365 e a tabela da página 2.

A frequência da manutenção é indicada por uma seta circular e é definida como h=horas, d=dias e m=meses.

Itens identificados como:

Peças e Manutenção

Quando a ferramenta não mais funcionar eficazmente, recomenda-se que a mesma seja desmontada, limpa

e que as suas peças sejam separadas por tipo de material para poderem ser recicladas.

O idioma original deste manual é o inglês.

A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de Assistência

Técnica Autorizado.

Envie toda a correspondência ao Escritório ou Distribuidor Ingersoll-Rand mais próximo.

Modelo

Velocidade livre Tamanho

do veio

Almofada Backup

rpm Polegadas

88S45W109 4,500 5/8"-11 9

88S60W107 6,000 5/8"-11 7

1. Filtro de ar 6. Tamanho da rosca

2. Regulador 7. União

3. Lubrificador 8. Fusível de ar de segurança

4. Válvula de interrupção de emergência 9. Agitação da mangueira

5. Diâmetro da mangueira 10. Óleo

Form 80152879-Edition 1 7

Notes
